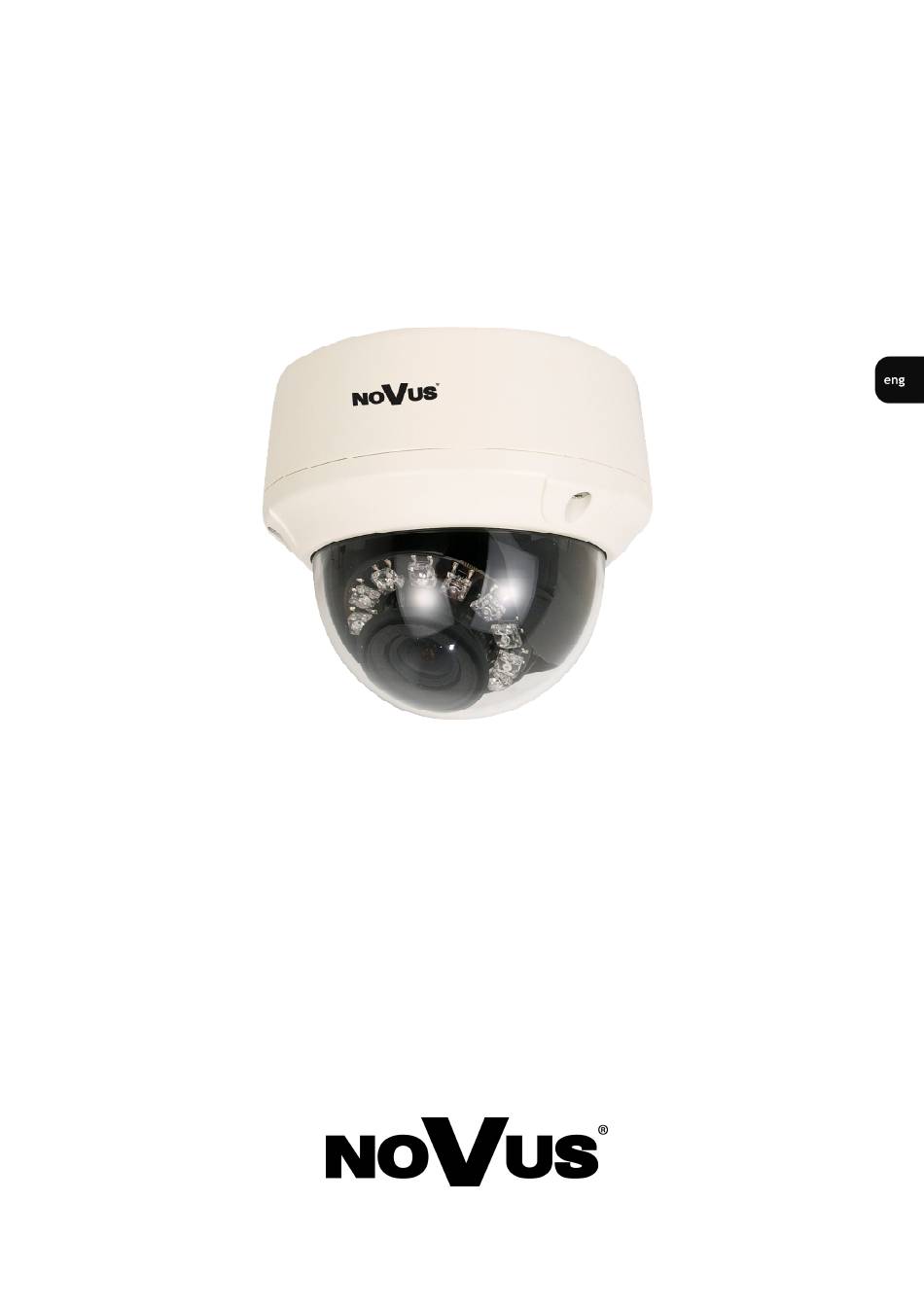

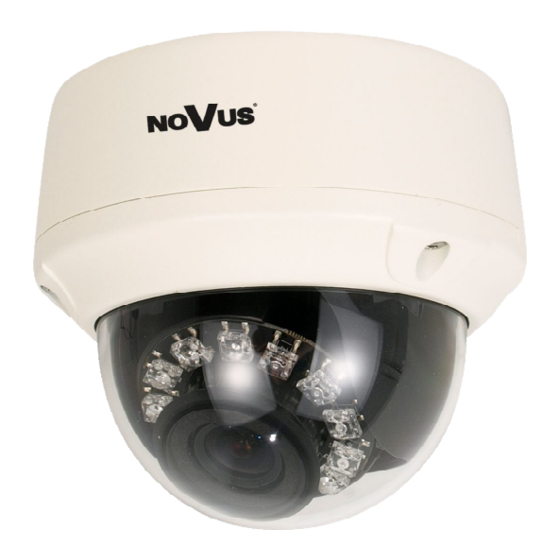

U s e r 's m a n u a l
( s h o r t f o r m )
NVIP-2DN5040V/IR-1P
NVIP-3DN5040V/IR-1P
NVIP-5DN5040V/IR-1P

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVIP-2DN5040V/IR-1P and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Novus NVIP-2DN5040V/IR-1P

Summary of Contents for Novus NVIP-2DN5040V/IR-1P

  • Page 1 U s e r ’s m a n u a l ( s h o r t f o r m ) NVIP-2DN5040V/IR-1P NVIP-3DN5040V/IR-1P NVIP-5DN5040V/IR-1P...
  • Page 2 NVIP-2DN5040V/IR-1P, NVIP-3DN5040V/IR-1P, NVIP-5DN5040V/IR-1P User’s manual (short form) ver.1.1 IMPORTANT SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of the following directives and national regulations implementing the directives: ...
  • Page 3 NVIP-2DN5040V/IR-1P, NVIP-3DN5040V/IR-1P, NVIP-5DN5040V/IR-1P User’s manual (short form) ver.1.1 IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDISPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQEUSTED TO FAMILIARIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.

  • Page 4: Table Of Contents

    NVIP-2DN5040V/IR-1P, NVIP-3DN5040V/IR-1P, NVIP-5DN5040V/IR-1P User’s manual (short form) ver.1.1 TABLE OF CONTENTS TABLE OF CONTENTS....................4 1. FOREWORD INFORMATION..................5 1.1. General Characteristics..................5 1.2. Specification ....................6 1.3. Camera dimension ...................7 1.4. Package contents....................7 2. START-UP AND INITIAL IP CAMERA CONFIGURATION ........8 2.1. Description of connectors and control tools ............8 2.2 Mounting the camera..................9...

  • Page 5: Foreword Information

     Network protocol support : HTTP, TCP/IP, IPv4/v6, UDP/IP, RTSP, FTP, DHCP, NTP, PPoE, SMTP  Software: NMS (NOVUS MANAGEMENT SYSTEM) for video recording, live monitoring, playback and remote IP devices administration  Power supply: 12VDC, PoE (Power over Ethernet)

  • Page 6: Specification

    NVIP-2DN5040V/IR-1P, NVIP-3DN5040V/IR-1P, NVIP-5DN5040V/IR-1P User’s manual (short form) ver.1.1 FOREWORD INFORMATION 1.2. Specification NVIP-2DN5040V/IR-1P NVIP-3DN5040V/IR-1P NVIP-5DN5040V/IR-1P IMAGE 2 MPX, CMOS imager, 1/2.8”, 3 MPX, CMOS imager, 1/3”, 5 MPX, CMOS imager, 1/2.5”, Pick-up Element progressive scan progressive scan progressive scan Number of Effective Pixels...

  • Page 7: Camera Dimension

    NVIP-2DN5040V/IR-1P, NVIP-3DN5040V/IR-1P, NVIP-5DN5040V/IR-1P User’s manual (short form) ver.1.1 FOREWORD INFORMATION 1.3. Camera dimensions 1.4. Package contents After you open the package make sure that the following elements are inside:  IP camera  Accessories bag  RJ-45 Coupler  BNC Test Cable ...

  • Page 8: Start-Up And Initial Ip Camera Configuration

    NVIP-2DN5040V/IR-1P, NVIP-3DN5040V/IR-1P, NVIP-5DN5040V/IR-1P User’s manual (short form) ver.1.1 START-UP AND INITIAL CAMERA CONFIGURATION 2. START-UP AND INITIAL IP CAMERA CONFIGURATION 1.4. Package contents After you open the package make sure that the following elements are inside: 2.1. Description of connectors and control tools ...

  • Page 9: Mounting The Camera

    NVIP-2DN5040V/IR-1P, NVIP-3DN5040V/IR-1P, NVIP-5DN5040V/IR-1P User’s manual (short form) ver.1.1 START-UP AND INITIAL CAMERA CONFIGURATION 2.2. Camera mounting Use the included allen key to remove the camera cover dome screws and remove cover dome. 2. Use the included mounting template or the camera to mark holes for the mounting screws.

  • Page 10: Focus And Zoom Adjustment

    NVIP-2DN5040V/IR-1P, NVIP-3DN5040V/IR-1P, NVIP-5DN5040V/IR-1P User’s manual (short form) ver.1.1 START-UP AND INITIAL CAMERA CONFIGURATION 2.3 Zoom and focus adjustment Zoom Focus 1. Use the included allen key to remove the camera cover dome screws and remove cover dome. 2. Adjust zoom and focus.

  • Page 11: Starting The Ip Camera

    START-UP AND INITIAL CAMERA CONFIGURATION 2.4. Starting the IP camera To run NOVUS IP camera you have to connect ethernet cable between camera and network switch with PoE support (IEEE 802.3af). You can also connect it directly via power supply adapter with parameters compatible with camera power supply specification.

  • Page 12: Initial Configuration Via The Web Browser

    PC computer You can either set a network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera yourself or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software.

  • Page 13: Network Connection Via Web Broswer

    NVIP-2DN5040V/IR-1P, NVIP-3DN5040V/IR-1P, NVIP-5DN5040V/IR-1P User’s manual (short form) ver.1.1 NETWORK CONNECTION VIA WEB BROWSER 3. NETWORK CONNECTION VIA WEB BROSWER 3.1. Recommended PC specification for web browser connections Requirements below apply to connection with an IP camera, assuming image display in 1920x1080 resolution and 25 fps speed.
  • Page 14 NVIP-2DN5040V/IR-1P, NVIP-3DN5040V/IR-1P, NVIP-5DN5040V/IR-1P User’s manual (short form) ver.1.1 NETWORK CONNECTION VIA WEB BROWSER If your computer has Flash Player installed, the main screen for the camera web interface opens. From here you can view and configure the camera. NOTE: If your computer does not have Flash Player installed, you will be prompted to select if you would like to use ActiveX or Flash Player to connect to the camera: ...

  • Page 15: Www Interface - Working With Ip Camera

    NVIP-2DN5040V/IR-1P, NVIP-3DN5040V/IR-1P, NVIP-5DN5040V/IR-1P User’s manual (short form) ver.1.1 WWW INTERFACE - WORKING WITH IP CAMERA 4. WWW INTERFACE - WORKING WITH IP CAMERA 4.1. Displaying live pictures 1. Camera settings Live Video - Live video preview Device Info - Device information Stream Configuration - Video and audio settings for each stream Device Configuration - Device configuration (e.g.
  • Page 16 NVIP-2DN5040V/IR-1P, NVIP-3DN5040V/IR-1P, NVIP-5DN5040V/IR-1P User’s manual (short form) ver.1.1 WWW INTERFACE - WORKING WITH IP CAMERA 2. Video Parameter Stream - Stream ID (choose one from available streams) Bite Rate Type - Bit rate type Bit Rate (kbps) - Bit rate...

  • Page 17: Electric Connectors And Accesories

    NVIP-2DN5040V/IR-1P, NVIP-3DN5040V/IR-1P, NVIP-5DN5040V/IR-1P User’s manual (short form) ver.1.1 ELECTRIC CONNECTORS AND ACCESORIES 5. ELECTRIC CONNECTORS AND ACCESORIES 5.1. Connecting power supply to the camera. Camera can be supplied using external power supply unit corresponding with the camera parameters or by using RJ45 network socket and PoE (802.3at Type 1 ) power supply unit.

  • Page 18: Sd Card Installation

    NVIP-2DN5040V/IR-1P, NVIP-3DN5040V/IR-1P, NVIP-5DN5040V/IR-1P User’s manual (short form) ver.1.1 ELECTRIC CONNECTORS AND ACCESORIES Alarm output Camera alarm output is an relay output type. Alarm output relay maximum load: 12 VDC / 300mA.  Alarm output electric connections Indicator Alarm Output (+)

  • Page 19: Restoring Factory Defaults

    NVIP-2DN5040V/IR-1P, NVIP-3DN5040V/IR-1P, NVIP-5DN5040V/IR-1P User’s manual (short form) ver.1.1 RESTORING FACTORY DEFAULTS 6. RESTORING FACTORY DEFAULTS NOVUS IP cameras allow to restore defaults via:  software (web browser level)  hardware (using reset button) 6.1. Restoring factory defaults by software means User can restore default settings of the IP camera except network settings (optional).
  • Page 20 AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2014-02-11 TŁ MM...
  • Page 21 ł u g i ( s k r ó c o n a ) NVIP-2DN5040V/IR-1P NVIP-3DN5040V/IR-1P NVIP-5DN5040V/IR-1P...
  • Page 22 NVIP-2DN5040V/IR-1P, NVIP-3DN5040V/IR-1P, NVIP-5DN5040V/IR-1P Skrócona instrukcja obsługi wer.1.1 UWAGI I OSTRZEŻENIA Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna EMC 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC...
  • Page 23 NVIP-2DN5040V/IR-1P, NVIP-3DN5040V/IR-1P, NVIP-5DN5040V/IR-1P Skrócona instrukcja obsługi wer.1.1 WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIM PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI REJESTRATORA. UWAGA! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ...

  • Page 24: Spis Treści

    NVIP-2DN5040V/IR-1P, NVIP-3DN5040V/IR-1P, NVIP-5DN5040V/IR-1P Skrócona instrukcja obsługi wer.1.1 SPIS TREŚCI SPIS TREŚCI ........................4 1. INFORMACJE WSTĘPNE..................5 1.1. Charakterystyka ogólna ..................5 1.2. Dane techniczne ....................6 1.3. Wymiary kamery .....................7 1.4. Zawartość opakowania ..................7 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP......8 2.1. Opis złącz elektrycznych oraz elementów regulacyjnych........8 2.2.

  • Page 25: Informacje Wstępne

    FTP, zapis plików NAS, zapis pliku na kartę microSD  Obsługa prtokołów: HTTP, TCP/IP, IPv4/v6, UDP/IP, RTSP, FTP, DHCP, NTP, PPoE, SMTP  Oprogramowanie: NMS (NOVUS MANAGEMENT SYSTEM) - do rejestracji wideo, podglądu „na żywo”, odtwarzania oraz zdalnej konfiguracji urządzeń wideo IP ...

  • Page 26: Dane Techniczne

    10 Obsługiwane protokoły sieciowe HTTP, TCP/IP, IPv4/v6, UDP/IP, RTSP, FTP, DHCP, NTP, PPoE, SMTP Programy na PC NOVUS NMS, Internet Explorer, Google Chrome, Opera, Mozilla Firefox POZOSTAŁE FUNKCJE Menu ekranowe w oknie przeglądarki, języki: polski, angielski, rosyjski Strefy prywatności...

  • Page 27: Wymiary Kamery

    NVIP-2DN5040V/IR-1P, NVIP-3DN5040V/IR-1P, NVIP-5DN5040V/IR-1P Skrócona instrukcja obsługi wer.1.1 INFORMACJE WSTĘPNE 1.3. Wymiary kamery 1.4. Zawartość opakowania Po otwarciu należy upewnić się czy w opakowaniu znajdują się następujące elementy:  Kamera IP  Torebka z akcesoriami montażowymi  Łącznik RJ-45  Kabel testowy BNC ...

  • Page 28: Uruchamianie I Wstępna Konfiguracja Kamery Ip

    NVIP-2DN5040V/IR-1P, NVIP-3DN5040V/IR-1P, NVIP-5DN5040V/IR-1P Skrócona instrukcja obsługi wer.1.1 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.1. Opis złącz elektrycznych oraz elementów regulacyjnych 1. Ostrość 6. Wyjście wideo - do celów serwisowych 2. Ogniskowa 7. Przycisk resetu 3.

  • Page 29: Montaż Kamery

    NVIP-2DN5040V/IR-1P, NVIP-3DN5040V/IR-1P, NVIP-5DN5040V/IR-1P Skrócona instrukcja obsługi wer.1.1 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.2. Montaż kamery 1. Odkręcić śruby klosza kamery korzystając z klucza imbusowego, a następnie zdjąć sam klosz. 2. Przy pomocy dołączonego szablonu montażowego zaznaczyć punkty wiercenia na powierzchni na której ma zostać zamocowana kamera.

  • Page 30: Ustawienia Ostrości I Ogniskowej

    NVIP-2DN5040V/IR-1P, NVIP-3DN5040V/IR-1P, NVIP-5DN5040V/IR-1P Skrócona instrukcja obsługi wer.1.1 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.3 Ustawienia ostrości i ogniskowej Aby ustawić ostrość i ogniskową należy: Ogniskowa Ostrość 1. Odkręcić śruby klosza kamery korzystając z klucza imbusowego, a następnie zdjąć sam klosz.

  • Page 31: Uruchomianie Kamery Ip

    NVIP-2DN5040V/IR-1P, NVIP-3DN5040V/IR-1P, NVIP-5DN5040V/IR-1P Skrócona instrukcja obsługi wer.1.1 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.4. Uruchomienie kamery IP W celu uruchomienia kamery należy podłączyć kabel ethernetowy do gniazda sieciowego RJ45 kamery IP, a drugi koniec do przełącznika sieciowego PoE w standardzie zgodnym z IEEE 802.3af.

  • Page 32: Konfiguracja Parametrów Przy Użyciu Przeglądarki Internetowej

    NVIP-2DN5040V/IR-1P, NVIP-3DN5040V/IR-1P, NVIP-5DN5040V/IR-1P Skrócona instrukcja obsługi wer.1.1 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP  Połączenie wykorzystujące zewnętrzne zasilanie kamery i kabel ethernetowy skrosowany Kamera IP Komputer Transmisja danych - kabel ethernetowy skrosowany Informacja: Zasilacz zewnętrzny nie wchodzi w skład zestawu, należy się w niego zaopatrzyć we własnym zakresie.

  • Page 33: Połączenia Sieciowe Za Pomocą Przeglądarki Www

    NVIP-2DN5040V/IR-1P, NVIP-3DN5040V/IR-1P, NVIP-5DN5040V/IR-1P Skrócona instrukcja obsługi wer.1.1 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.1. Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW Poniższe wymagania dotyczą połączenia z kamerą IP przy założeniu wyświetlania obrazu wideo w rozdzielczości 1920x1080 dla 25kl/s.
  • Page 34 NVIP-2DN5040V/IR-1P, NVIP-3DN5040V/IR-1P, NVIP-5DN5040V/IR-1P Skrócona instrukcja obsługi wer.1.1 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Jeśli na komputerze zainstalowany jest Flash Player, ekran główny interfejsu kamery, służący do podglądu obrazu z kamery i jej konfiguracji zostanie automatycznie wyświetlony. UWAGA: Jeśli na komputerze nie ma zainstalowanego Flash Playera, użytkownik zostanie poproszony o wybór technologii, przy użyciu której będzie wyświetlany obraz z kamery:...

  • Page 35: Interfejs Www - Praca Z Kamerą

    NVIP-2DN5040V/IR-1P, NVIP-3DN5040V/IR-1P, NVIP-5DN5040V/IR-1P Skrócona instrukcja obsługi wer.1.1 INTERFEJS WWW - PRACA Z KAMERĄ 4. INTERFEJS WWW - PRACA Z KAMERĄ 4.1. Wyświetlanie obrazu na żywo 1. Menu konfiguracji kamery Podgląd wideo - podgląd obrazu na żywo Dane urządzenia - informacje o urządzeniu Ustawienia strumieni - ustawienia parametrów strumieni video i audio...
  • Page 36 NVIP-2DN5040V/IR-1P, NVIP-3DN5040V/IR-1P, NVIP-5DN5040V/IR-1P Skrócona instrukcja obsługi wer.1.1 INTERFEJS WWW - PRACA Z KAMERĄ 2. Ustawienia Video Strumień - wybór strumienia Typ kompresji - typ kompresji (VBR lub CBR) Bitrate (kbps) - strumień wideo (500 ~ 12000 kbps) Rozmiar GOP - interwał ramek kluczowych (1 ~ 60) Jakość...

  • Page 37: Połączenia Elektryczne I Złącza Akcesoriów

    NVIP-2DN5040V/IR-1P, NVIP-3DN5040V/IR-1P, NVIP-5DN5040V/IR-1P Skrócona instrukcja obsługi wer.1.1 POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 5. POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 5.1. Podłączenie zasilania kamery Kamera może być zasilana przez zewnętrzny zasilacz o parametrach zgodnych z zasilaniem kamery lub przez gniazdo sieciowe RJ45 przy wykorzystaniu technologii PoE (IEEE 802.3af). Do zasilenia kamery poprzez PoE należy użyć...

  • Page 38: Instalacja Karty Sd

    NVIP-2DN5040V/IR-1P, NVIP-3DN5040V/IR-1P, NVIP-5DN5040V/IR-1P Skrócona instrukcja obsługi wer.1.1 POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW Wyjście alarmowe Wyjście alarmowe kamery jest wyjściem przekaźnikowym. Maksymalne obciążenie wyjścia alarmowego: 12 VDC / 300mA  Typowe połączenia przekaźnikowego wyjścia alarmowego. Sygnalizator Wyjście alarmowe (+) Alarm OUT1...

  • Page 39: Przywracanie Ustawień Fabrycznych Kamery

    NVIP-2DN5040V/IR-1P, NVIP-3DN5040V/IR-1P, NVIP-5DN5040V/IR-1P Skrócona instrukcja obsługi wer.1.1 PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY 6. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY Kamery IP firmy NOVUS umożliwiają resetowanie ustawień:  programowo (z poziomu przeglądarki)  sprzętowo (przy użyciu przycisku reset) 6.1. Programowe przywracanie ustawień fabrycznych kamery IP Przywracanie ustawień...
  • Page 40 AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2014-02-11 TŁ MM...

This manual is also suitable for:
