ステップ 1:

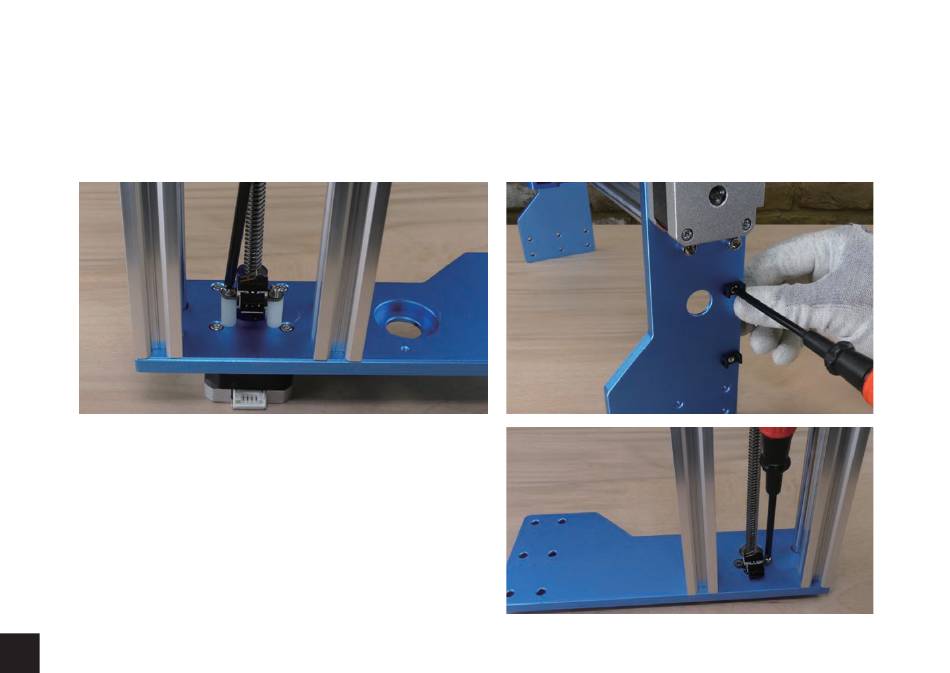

ステッピングモーター側のリミットスイッチを取り付けます。必要な部品は白いABSスペーサ２つ、M3 20mmネジです。次の図に
示すように、X-軸/Z-軸 ガントリーの組み立て穴を見つけ、M3 20mmネジでリミットスイッチを固定してから、ABSスペーサをガントリーに固
定します。（ヒント：リミットスイッチを取り付ける時、モーターが邪魔にならないようにリードスクリューを回転させて、移動させておくと
作業がしやすくなります。）
ステップ 2:
ガントリーの同じ側に4つのケーブルホルダーを取り付けます。内側に2つ、外側に2つです。
ステップ 3: 次に、M3 5mmネジで残りのリミットスイッチを反
対側に取り付けます。 これらのリミットスイッチにはスペーサ
ーは必要ありません。
