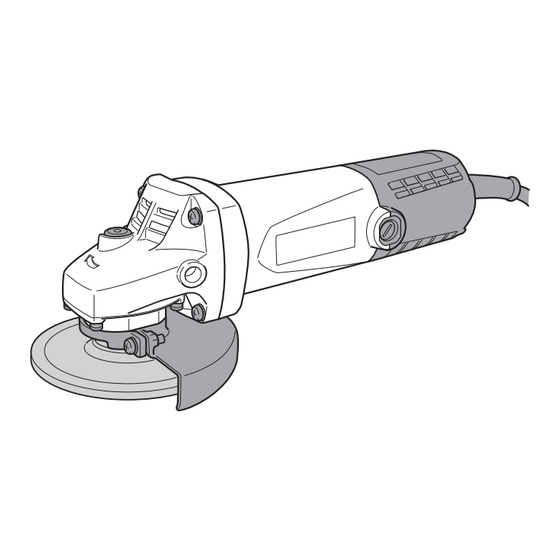

- Page 1 角向磨光机 Disc Grinder G 10SF5 保留备用 Keep for future reference 使用说明书 Handling instructions...
-
Page 2: Table Of Contents
中文 目次 电动工具通用安全警告.......2 选购附件（分开销售） .........7 砂磨或砂光操作的通用安全警告...4 用途...............8 反弹和相关警告..........5 作业之前.............8 对磨削操作的专用安全警告.....6 实用手提角向磨光机的应用.....9 砂光操作的专用安全警告......6 砂轮的装卸.............10 使用角向磨光机时的注意事项....6 安装配选部件的方法.........10 符号...............7 维护和检查.............11 规格...............7 维修零部件一览表........12 标准附件.............7 电动工具通用安全警告 警告！ 阅读所有警告和所有说明。 不遵照以下警告和说明会导致电击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语 “电动工具” 指市电驱动 （有线） 电动工具或电池驱动 （无 线）电动工具。 1) 工作场地的安全 a) 保持工作场地清洁和明亮。 混乱和黑暗的场地会引发事故。 b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。 电动工具产生的火花会点燃粉尘或气体。 c) 让儿童和旁观者离开后操作电动工具。... - Page 3 中文 受损或缠绕的软线会增加电击危险。 e) 当在户外使用电动工具时，使用适合户外使用的外接软线。 适合户外使用的软线将减少电击危险。 f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保 护器（ＲＣＤ） 。 使用ＲＣＤ可减小电击危险。 3) 人身安全 a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到 疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力 防护等装置能减少人身伤害。 c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时 处于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危 险。 d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 e) 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电动工具。 f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动 部件。 宽松衣服、佩饰或长发可能会卷入运动部件中。 g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使 用得当。 使用这些装置可减少尘屑引起的危险。 4) 电动工具使用和注意事项 a) 不要滥用电动工具，根据用途使用适当的电动工具。...
-
Page 4: 砂磨或砂光操作的通用安全警告
中文 e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和 影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。 许多事故由维护不良的电动工具引发。 f) 保持切削刀具锋利和清洁。 保养良好的有锋利切削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和 工具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险。 5) 维修 a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。 这样将确保所维修的电动工具的安全性。 注意！ 不可让儿童和体弱人士靠近工作场所。 应将不使用的工具存放在儿童和体弱人士接触不到的地方。 砂磨或砂光操作的通用安全警告 a) 该电动工具是用于实现磨光机或砂光机功能的。请阅读随该电动工具提供的 所有安全警告、说明、图解和规定。 不了解以下所列所有说明将导致电击、着火和 / 或严重伤害。 b) 不推荐用该电动工具进行诸如砂光、刷光、抛光或切断等操作。 电动工具不按指定的功能去操作，可能会发生危险和引起人身伤害。 c) 不使用非工具制造商推荐和专门设计的附件。 否则该附件可能被装到你的电动工具上，而它不能保证安全操作。 d) 附件的额定速度必须至少等于电动工具上标出的最大速度。 附件以比其额定速度大的速度运转会发生爆裂和飞溅。 e) 附件的外径和厚度必须在电动工具额定能力范围之内。 不正确的附件尺寸不能得到充分防护或控制。 f) 砂轮、法兰盘、靠背垫或任何其他附件的轴孔尺寸必须适合于安装到电动工 具的主轴上。... -
Page 5: 反弹和相关警告
中文 眼防护罩必须挡住各种操作产生的飞屑。防尘面具或口罩必须能过滤操作产 生的颗粒。长期暴露在高强度噪声中会引起失聪。 i) 让旁观者与工作区域保持一安全距离。任何进入工作区域的人必须戴上防护 用品。 工件或破损附件的碎片可能会飞出并引起紧靠着操作区域的旁观者的伤害。 切割附件触及带电导线会使电动工具外露的金属零件带电， 并使操作者触电。 j) 当在切割附件有可能切割到暗线或自身电线的场所进行操作时，只能通过绝 缘握持面来握住电动工具。 切割附件碰到一根带电导线可能会使电动工具的外露金属零件带电并使操作 者发生电击危险。 k) 使软线远离旋转的附件。 如果控制不当，软线可能被切断或缠绕，并使得你的手或手臂可能被卷入旋 转附件中。 l) 直到附件完全停止运动才放下电动工具。 旋转的附件可能会抓住表面并拉动电动工具而让你失去对工具的控制。 m) 当携带电动工具时不要开动它。 意外地触及旋转附件可能会缠绕你的衣服而使附件伤害身体。 n) 经常清理电动工具的通风口。 电动机风扇会将灰尘吸进机壳，过多的金属粉末沈积会导致电气危险。 o) 不要在易燃材料附件操作电动工具。 火星可能会点燃这些材料。 p) 不要使用需用冷却液的附件。 用水或其他冷却液可能会导致电腐蚀或电击。 反弹和相关警告 反弹是因卡住或缠绕住的旋转砂轮、靠背垫、钢丝刷或其他附件而产生的突然 反作用力。卡住或缠绕会引起旋转附件的迅速堵转，随之使失控的电动工具在 卡住点产生与附件旋转方向相反的运动。 例如，如果砂轮被工件缠绕或卡住，伸入卡住点的砂轮边缘可能会进入材料表 面而引起砂轮爬出或反弹。砂轮可能飞向或飞离操作者，这取决于砂轮在卡住 点的运动方向。在此条件下砂轮也可能碎裂。 反弹是电动工具误用和... -
Page 6: 对磨削操作的专用安全警告
中文 c) 不要站在发生反弹时电动工具可能移动到的地方。 反弹将在缠绕点驱使工具逆砂轮运动方向运动。 d) 当在尖角、锐边等处作业时要特别小心。避免附件的弹跳和缠绕。 尖角、锐边和弹跳具有缠绕旋转附件的趋势并引起反弹的失控。 e) 不要附装上锯链、木雕刀片或带齿锯片。 这些锯片会产生频繁的反弹和失控。 对磨削操作的专用安全警告 a) 只使用所推荐的砂轮型号和为选用砂轮专门设计的护罩。 不是为电动工具设计的砂轮不能充分得到防护，是不安全的。 b) 护罩必须牢固地装在电动工具上，且放置得最具安全性，只有最小的砂轮部 分暴露在操作人面前。 护罩帮助保护操作者免于受到爆裂砂轮碎片和偶然触及砂轮的危险。 c) 砂轮只用作推荐的用途。例如 ： 不要用切割砂轮的侧面进行磨削。 施加到砂轮侧面的力可能会使其碎裂。 d) 始终为所选砂轮选用未损坏的、有恰当规格和形状的砂轮法兰盘。 合适的砂轮法兰盘支承砂轮可以减小砂轮破裂的可能性。切割砂轮的法兰盘 可以不同于砂轮法兰盘。 e) 不要使用从大规格电动工具上用剩的磨损砂轮。 用于大规格电动工具上的砂轮不适于较小规格工具的高速工况并可能会爆 裂。 砂光操作的专用安全警告 a) 当砂光时，不要使用超大砂盘纸。选用砂盘纸时应按照制造商的推荐。 超出砂光垫盘的大砂盘纸有撕裂的危险并且会引起缠绕， 砂盘的撕裂或反弹。 使用角向磨光机时的注意事项 1. 没有砂轮防护装置时千万不要使用本角向磨光机。 2. 只能使用容许外缘速度为 72 m/s（4300 m/min）以上的砂轮。 3. -
Page 7: 标准附件
中文 符号 警告！ 如下所示的符号用于本机。使用前请务必理解其含意。 为降低伤害风险，用户必须阅读使用说明书 始终戴好护目镜。 规格 型式 G10SF5 电压 220V 输入功率 730 W 额定速度 11000 /min 近砂轮尺寸 最大圆周速度 ： 72 m/s (4300 m/min) 外径 100 mm 厚度 4 mm, 6 mm 穴径 16 mm 重量 * 1.5 kg * 仅限于本体 标准附件... -
Page 8: 作业之前
中文 1. 装 100 mm 的砂盘 砂盘 橡胶垫圈 垫片螺帽 衬垫 在对相当小的金属表面区抛光并期望得到特别细的抛光时，常用这种砂盘作 相应突端的预抛光，以便去掉铁锈以及去除添增新制费的端点有 11 种砂盘， 它们分别具有的粒度是 #16，#20，#24，#30，#36，#40，#50，#60，#80， #100，#120，当你提出要求时，请详细说明所希望的砂盘的粒度。 用途 ○ 用于去除铸品毛刺，飞边等物及抛光各种型号的钢、青铜、铝及铸造品。 ○ 研磨焊接部分或研磨用焊开的部分。 ○ 研磨砖块，大理石等等。 作业之前 1. 电源 确认所使用的电源与工具铭牌上标示的规格是否相符。 注意！ 切勿使用直流电源供电。 否则，不但可能导致研磨机损坏，还可能造成意外事故。 2. 电源开关 确认电源开关是否切断。若电源开关接通，则插头插入电源插座时电动工具 将出其不意地立刻转动，从而招致严重事故。 尾罩上标有 I 标记的开关位置表示工具接通位置 ； 标有 O 标记的开关位置表 示工具断开位置。... -
Page 9: 实用手提角向磨光机的应用
中文 7. 砂轮的检查和安装 仔细检查所安装的砂轮确无破损和裂缝，确认所安装的砂轮在规定的条件下 牢固地被夹持。 8. 试行运转 不检查砂轮上是否存在着破损和裂缝就开始研磨，将非常危险。所以在开始 正式研磨之前使该角向磨光机在无人的情况下试行运转，如果没有问题，就 表明此角向磨光机没有异常。 试运转的持续时间如下∶ 当更换砂轮时 ....3 分钟以上 当开始日常工作前 ..1 分钟以上 实用手提角向磨光机的应用 1. 因为只用角向磨光机本身的重量研磨是切实 可行的，千万不要把角向磨光机强压在被研 磨的表面上，轻轻地握住角向磨光机以使它 15° — 30° 轻轻地和磨削面接触。 2. 研磨时不要利用角向磨光机的整个表面，如 图 1 所示使砂轮倾斜 15 ～ 30°，只利用它 图 1 的周边表面。 3. 当用新砂轮装备的角向磨光机向前推行时（方向 A） ，可能偶尔地切进所研 磨的材料，这时要立即拉它后退（方向... -
Page 10: 砂轮的装卸
中文 砂轮的装卸（图 2） 注意！ 扳手 确认开关已断开并且从电源插座中 砂轮螺帽 拔去电源插头以避免严重事故。 旋紧 砂轮 凸面 (1) 把装置倒置使主轴朝上。 (2) 把垫片装到主轴上。 轮垫圈 (3) 给砂轮的隆起部配装砂轮垫圈。 主轴 (4) 把砂轮螺帽的凸面装到砂轮上并且 把螺帽拧到主轴上。 槽口部分 (5) 如图 2 所示，揿下锁定销防止主轴 转动。用扳手拧紧砂轮螺帽卡紧磨 砂轮保护装置 轮。 锁定销 图 2 注意！ 确认砂轮安装是否牢固。 确认锁定销被解除锁定 ； 可在打开电源开关之前通过揿二、三次锁定销进行 检查。 ○ 砂轮的拆卸和装配相反。 安装配选部件的方法... -
Page 11: 维护和检查
当砂轮外径被磨损 60 mm 时要更换砂轮。 2. 检查安装螺钉 要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否 则会导致严重的事故。 3. 电动机的维护 电动机绕线是电动工具的心脏部。应仔细检查有无损伤，是否被油液或水沾 湿。 磨损极限 4. 检查炭刷（图 4） 电动机上的炭刷是一种消耗品，其磨耗程度一旦 超出了“磨耗极限” ，电动机将发生障碍。因此， 5 mm 磨耗了的炭刷应即更换新件。此外，炭刷必需常 炭刷号 12 mm 保干净状态，这样才能在刷握里自由滑动。 5. 炭刷的更换 图 4 用一字形头螺丝刀拆卸刷盖、炭刷就可简单地取下。 6. 如果此电动工具的电源线破损，务必用维修部提供的专用电源线更换。 7. 维修零部件一览表 注意！ HiKOKI牌电动工具的维修、改造和检查须由经HiKOKI公司授权的维修中心 进行。 当要求维修或其他保养服务时，若将此零部件一览表与电动工具一起呈交给 经HiKOKI公司授权的维修中心，将有助于维修或保养工作。 在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。... -
Page 12: 维修零部件一览表
中文 维修零部件一览表... - Page 13 中文 项目号 代码号 使用数 备注 项目号 代码号 使用数 备注 328643 D4×23 980063 301944 980063 334937 “2, 11” 937631 309191 984750 D4×16 608VVM 608VVC2PS2L 953327 D8.8 334940 500467Z 360945E 220V 313933 334939 982021 D4×70 340843E 220V 301943 316487 6001VV 6001VVCMPS2L 301946 334942 334938 307127...
-
Page 14: General Power Tool Safety Warnings
English CONTENTS GENERAL POWER TOOL SAFETY WARNINGS ........14 SAFETY WARNINGS COMMON FOR GRINDING AND SANDING OPERATIONS ....................16 KICKBACK AND RELATED WARNINGS ............. 18 SAFETY WARNINGS SPECIFIC FOR GRINDING OPERATION ....19 SAFETY WARNINGS SPECIFIC FOR SANDING OPERATIONS ....19 PRECAUTIONS ON USING DISC GRINDER .......... - Page 15 English Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodifi ed plugs and matching outlets will reduce risk of electric shock. b) Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators.
-
Page 16: Safety Warnings Common For Grinding And Sanding Operations
English Power tool use and care a) Do not force the power tool. Use the correct power tool for your application. The correct power tool will do the job better and safer at the rate for which it was designed. b) Do not use the power tool if the switch does not turn it on and off... - Page 17 English Operations such as polishing, wire brushing or abrasive cutting-off are not recommended to be performed with this power tool. Operations for which the power tool was not designed may create a hazard and cause personal injury. Do not use accessories which are not specifi cally designed and recommended by the tool manufacturer.
-
Page 18: Kickback And Related Warnings
English Never lay the power tool down until the accessory has come to a complete stop. The spinning accessory may grab the surface and pull the power tool out of your control. Do not run the power tool while carrying it at your side. Accidental contact with the spinning accessory could snag your clothing, pulling the accessory into your body. -
Page 19: Safety Warnings Specific For Grinding Operation
English SAFETY WARNINGS SPECIFIC FOR GRINDING OPERATION Use only wheel types that are recommended for your power tool and the specifi c guard designed for the selected wheel. Wheels for which the power tool was not designed cannot be adequately guarded and are unsafe. -
Page 20: Symbols
English 11. Do not push in the lock pin while the spindle is running. 12. Be careful those around one while operating. SYMBOLS WARNING The following show symbols used for the machine. Be sure that you understand their meaning before use. To reduce the risk of injury, user must read instruction manual. -
Page 21: Applications
English 100mm Sanding Disc Set Sanding Disc Rubber Pad Washer Nut Washer In case when only a relatively small metal surface area is to be polished and it is desired to give it a particularly fi ne fi nish, this is used for preliminary polishing of the metal surface before applying point, for removing rust, and for removing point when a new test is to be applied. -
Page 22: Practical Grinder Applications
English Mounting the wheel guard Be sure to mount the wheel guard at an angle that will protect the operator’s body from injury by a broken wheel piece. Confi rm the lock pin Confi rm that the lock pin is disengaged by pushing lock pin two or three times before switching the power tool on. -
Page 23: Assembling And Disassembling The Depressed Center Wheel
English Switching on the grinder The switch can be turned ON by turning its lever -mark side, or turn OFF by turning its lever to the O-mark side. Precaution after use Do not lay the grinder down immediately after use in a place where there are many shavings and much dirt and dust until it has completely stopped revolving. -
Page 24: How To Install The Optional Accessories
English HOW TO INSTALL THE OPTIONAL ACCESSORIES CAUTION Be sure to switch power OFF and disconnect the plug from the power receptacle ○ to avoid serious trouble. When utilizing the optional accessories, keep the wheel guard attached and wear protective glasses. Do not use the optional accessories Wrench ○... - Page 25 Repair, modifi cation and inspection of HiKOKI Power Tools must be carried out by a HiKOKI Authorized Service Center. This Parts List will be helpful if presented with the tool to the HiKOKI Authorized Service Center when requesting repair or other maintenance.
-
Page 26: Service Parts List
English SERVICE PARTS LIST... - Page 27 English Item Item Code No. Remarks Code No. Remarks Used Used 328643 D4×23 938108 301944 980063 334937 “2, 11” 980063 309191 937631 608VVM 608VVC2PS2L 984750 D4×16 334940 953327 D8.8 360945E 220V 500467Z 334939 313933 982021 D4×70 340843E 220V 301943 316487 6001VV 6001VVCMPS2L 301946...
- Page 28 服务中心 高壹工机商业(上海)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 福建高壹工机有限公司 福建省福州市福兴投资区湖塘路 编号：C99202727 F 发行日期：2021年 7月 中国印刷...
