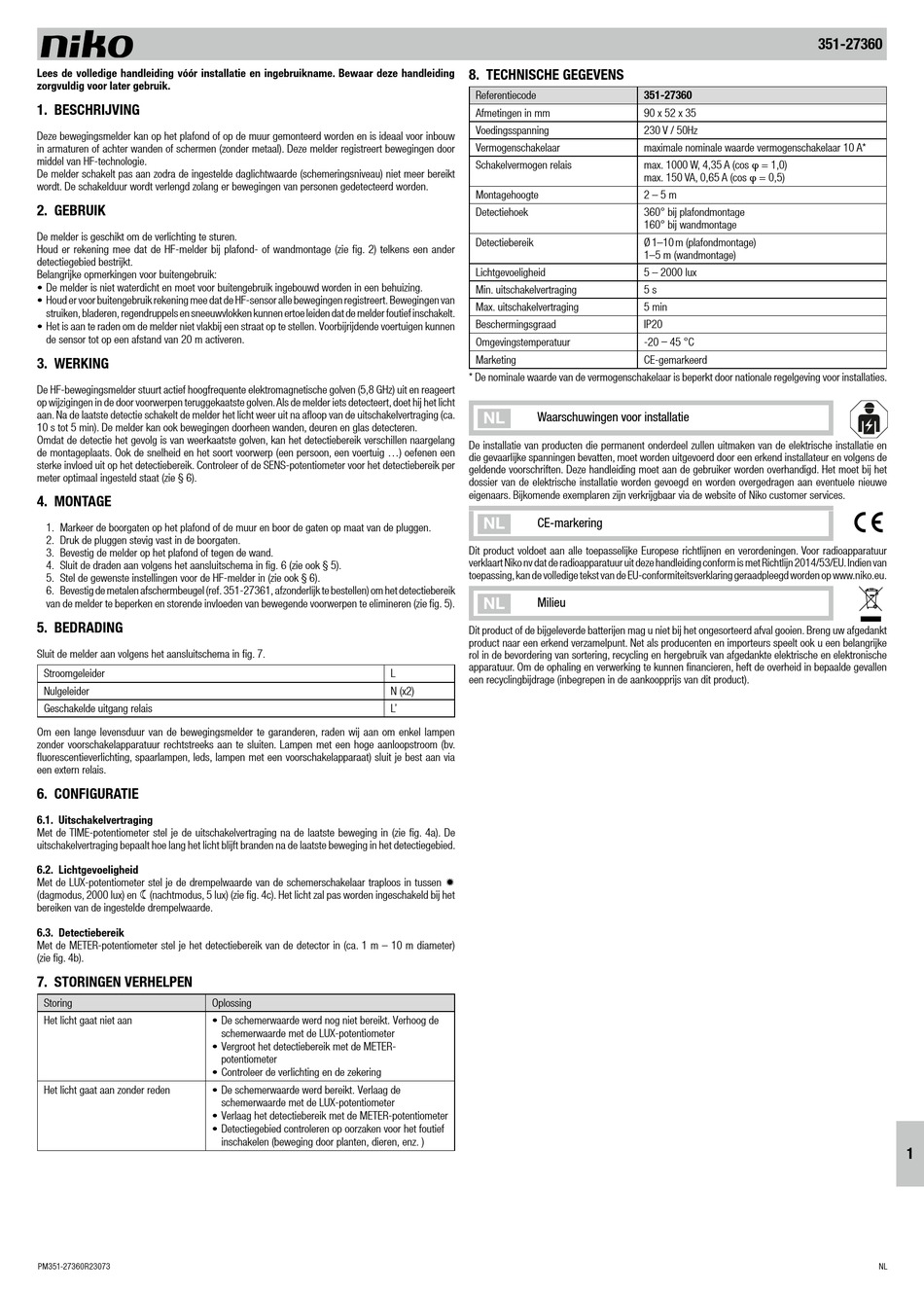

Lees de volledige handleiding vóór installatie en ingebruikname. Bewaar deze handleiding
zorgvuldig voor later gebruik.
1. BESCHRIJVING

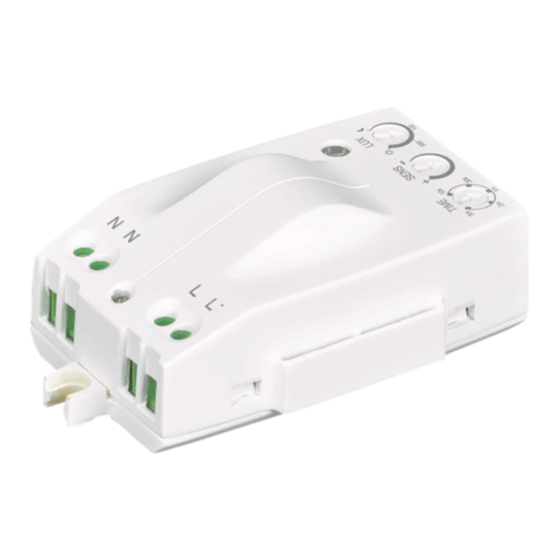

Deze bewegingsmelder kan op het plafond of op de muur gemonteerd worden en is ideaal voor inbouw
in armaturen of achter wanden of schermen (zonder metaal). Deze melder registreert bewegingen door
middel van HF-technologie.
De melder schakelt pas aan zodra de ingestelde daglichtwaarde (schemeringsniveau) niet meer bereikt
wordt. De schakelduur wordt verlengd zolang er bewegingen van personen gedetecteerd worden.
2. GEBRUIK
De melder is geschikt om de verlichting te sturen.
Houd er rekening mee dat de HF-melder bij plafond- of wandmontage (zie fig. 2) telkens een ander
detectiegebied bestrijkt.
Belangrijke opmerkingen voor buitengebruik:
• De melder is niet waterdicht en moet voor buitengebruik ingebouwd worden in een behuizing.
• Houd er voor buitengebruik rekening mee dat de HF-sensor alle bewegingen registreert. Bewegingen van
struiken, bladeren, regendruppels en sneeuwvlokken kunnen ertoe leiden dat de melder foutief inschakelt.
• Het is aan te raden om de melder niet vlakbij een straat op te stellen. Voorbijrijdende voertuigen kunnen
de sensor tot op een afstand van 20 m activeren.
3. WERKING
De HF-bewegingsmelder stuurt actief hoogfrequente elektromagnetische golven (5,8 GHz) uit en reageert
op wijzigingen in de door voorwerpen teruggekaatste golven. Als de melder iets detecteert, doet hij het licht
aan. Na de laatste detectie schakelt de melder het licht weer uit na afloop van de uitschakelvertraging (ca.
10 s tot 5 min). De melder kan ook bewegingen doorheen wanden, deuren en glas detecteren.
Omdat de detectie het gevolg is van weerkaatste golven, kan het detectiebereik verschillen naargelang
de montageplaats. Ook de snelheid en het soort voorwerp (een persoon, een voertuig ...) oefenen een
sterke invloed uit op het detectiebereik. Controleer of de SENS-potentiometer voor het detectiebereik per
meter optimaal ingesteld staat (zie § 6).
4. MONTAGE
1. Markeer de boorgaten op het plafond of de muur en boor de gaten op maat van de pluggen.
2. Druk de pluggen stevig vast in de boorgaten.
3. Bevestig de melder op het plafond of tegen de wand.
4. Sluit de draden aan volgens het aansluitschema in fig. 6 (zie ook § 5).
5. Stel de gewenste instellingen voor de HF-melder in (zie ook § 6).
6. Bevestig de metalen afschermbeugel (ref. 351-27361, afzonderlijk te bestellen) om het detectiebereik
van de melder te beperken en storende invloeden van bewegende voorwerpen te elimineren (zie fig. 5).
5. BEDRADING
Sluit de melder aan volgens het aansluitschema in fig. 7.
Stroomgeleider
Nulgeleider
Geschakelde uitgang relais
Om een lange levensduur van de bewegingsmelder te garanderen, raden wij aan om enkel lampen
zonder voorschakelapparatuur rechtstreeks aan te sluiten. Lampen met een hoge aanloopstroom (bv.
fluorescentieverlichting, spaarlampen, leds, lampen met een voorschakelapparaat) sluit je best aan via
een extern relais.
6. CONFIGURATIE
6.1. Uitschakelvertraging
Met de TIME-potentiometer stel je de uitschakelvertraging na de laatste beweging in (zie fig. 4a). De
uitschakelvertraging bepaalt hoe lang het licht blijft branden na de laatste beweging in het detectiegebied.
6.2. Lichtgevoeligheid
Met de LUX-potentiometer stel je de drempelwaarde van de schemerschakelaar traploos in tussen ð
(dagmodus, 2000 lux) en ƒ (nachtmodus, 5 lux) (zie fig. 4c). Het licht zal pas worden ingeschakeld bij het
bereiken van de ingestelde drempelwaarde.
6.3. Detectiebereik
Met de METER-potentiometer stel je het detectiebereik van de detector in (ca. 1 m – 10 m diameter)
(zie fig. 4b).
7. STORINGEN VERHELPEN
Storing
Het licht gaat niet aan
Het licht gaat aan zonder reden
PM351-27360R23073
Oplossing
• De schemerwaarde werd nog niet bereikt. Verhoog de
schemerwaarde met de LUX-potentiometer
• Vergroot het detectiebereik met de METER-
potentiometer
• Controleer de verlichting en de zekering
• De schemerwaarde werd bereikt. Verlaag de
schemerwaarde met de LUX-potentiometer
• Verlaag het detectiebereik met de METER-potentiometer
• Detectiegebied controleren op oorzaken voor het foutief
inschakelen (beweging door planten, dieren, enz. )
8. TECHNISCHE GEGEVENS
Referentiecode
Afmetingen in mm
Voedingsspanning
Vermogenschakelaar
Schakelvermogen relais
Montagehoogte
Detectiehoek
Detectiebereik
Lichtgevoeligheid
Min. uitschakelvertraging
Max. uitschakelvertraging
Beschermingsgraad
Omgevingstemperatuur
Marketing
* De nominale waarde van de vermogenschakelaar is beperkt door nationale regelgeving voor installaties.
NL
Waarschuwingen voor installatie
De installatie van producten die permanent onderdeel zullen uitmaken van de elektrische installatie en
die gevaarlijke spanningen bevatten, moet worden uitgevoerd door een erkend installateur en volgens de
geldende voorschriften. Deze handleiding moet aan de gebruiker worden overhandigd. Het moet bij het
dossier van de elektrische installatie worden gevoegd en worden overgedragen aan eventuele nieuwe
eigenaars. Bijkomende exemplaren zijn verkrijgbaar via de website of Niko customer services.
NL
CE-markering
Dit product voldoet aan alle toepasselijke Europese richtlijnen en verordeningen. Voor radioapparatuur
verklaart Niko nv dat de radioapparatuur uit deze handleiding conform is met Richtlijn 2014/53/EU. Indien van
toepassing, kan de volledige tekst van de EU-conformiteitsverklaring geraadpleegd worden op www.niko.eu.
NL
Milieu
Dit product of de bijgeleverde batterijen mag u niet bij het ongesorteerd afval gooien. Breng uw afgedankt
product naar een erkend verzamelpunt. Net als producenten en importeurs speelt ook u een belangrijke
rol in de bevordering van sortering, recycling en hergebruik van afgedankte elektrische en elektronische
apparatuur. Om de ophaling en verwerking te kunnen financieren, heft de overheid in bepaalde gevallen
L
een recyclingbijdrage (inbegrepen in de aankoopprijs van dit product).
N (x2)
L'
351-27360
351-27360
90 x 52 x 35
230 V / 50Hz
maximale nominale waarde vermogenschakelaar 10 A*
max. 1000 W, 4,35 A (cos ϕ = 1,0)
max. 150 VA, 0,65 A (cos ϕ = 0,5)
2 – 5 m
360° bij plafondmontage
160° bij wandmontage
Ø 1–10 m (plafondmontage)
1–5 m (wandmontage)
5 – 2000 lux
5 s
5 min
IP20
-20 ‒ 45 °C
CE-gemarkeerd
