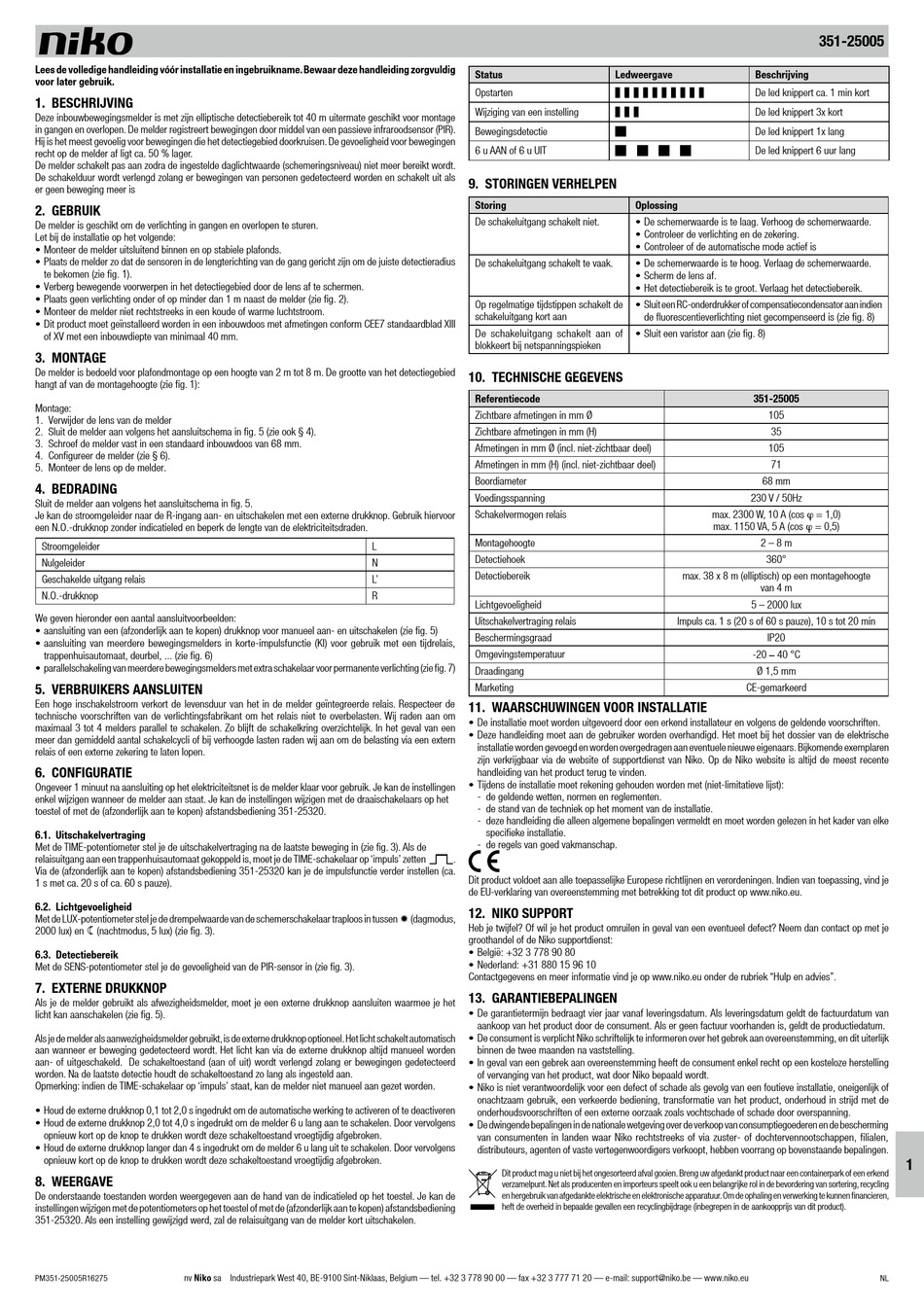

Niko 351-25005 User Manual

Lees de volledige handleiding vóór installatie en ingebruikname. Bewaar deze handleiding zorgvuldig
voor later gebruik.
1. BESCHRIJVING

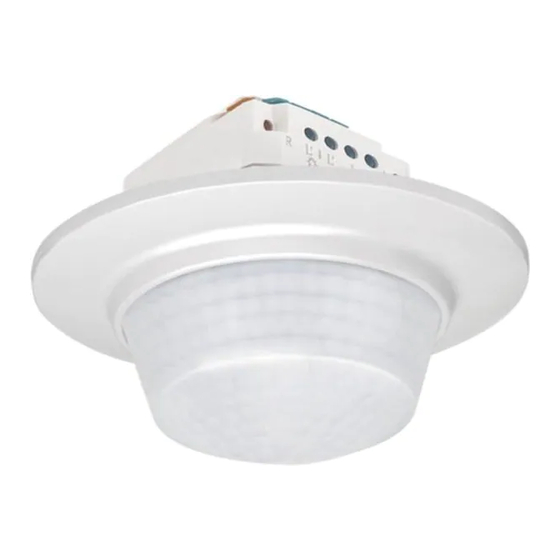

Deze inbouwbewegingsmelder is met zijn elliptische detectiebereik tot 40 m uitermate geschikt voor montage
in gangen en overlopen. De melder registreert bewegingen door middel van een passieve infraroodsensor (PIR).
Hij is het meest gevoelig voor bewegingen die het detectiegebied doorkruisen. De gevoeligheid voor bewegingen
recht op de melder af ligt ca. 50 % lager.
De melder schakelt pas aan zodra de ingestelde daglichtwaarde (schemeringsniveau) niet meer bereikt wordt.
De schakelduur wordt verlengd zolang er bewegingen van personen gedetecteerd worden en schakelt uit als
er geen beweging meer is
2. GEBRUIK
De melder is geschikt om de verlichting in gangen en overlopen te sturen.
Let bij de installatie op het volgende:
• Monteer de melder uitsluitend binnen en op stabiele plafonds.
• Plaats de melder zo dat de sensoren in de lengterichting van de gang gericht zijn om de juiste detectieradius
te bekomen (zie fig. 1).
• Verberg bewegende voorwerpen in het detectiegebied door de lens af te schermen.
• Plaats geen verlichting onder of op minder dan 1 m naast de melder (zie fig. 2).
• Monteer de melder niet rechtstreeks in een koude of warme luchtstroom.
• Dit product moet geïnstalleerd worden in een inbouwdoos met afmetingen conform CEE7 standaardblad XIII
of XV met een inbouwdiepte van minimaal 40 mm.
3. MONTAGE
De melder is bedoeld voor plafondmontage op een hoogte van 2 m tot 8 m. De grootte van het detectiegebied
hangt af van de montagehoogte (zie fig. 1):
Montage:
1. Verwijder de lens van de melder
2. Sluit de melder aan volgens het aansluitschema in fig. 5 (zie ook § 4).
3. Schroef de melder vast in een standaard inbouwdoos van 68 mm.
4. Configureer de melder (zie § 6).
5. Monteer de lens op de melder.
4. BEDRADING
Sluit de melder aan volgens het aansluitschema in fig. 5.
Je kan de stroomgeleider naar de R-ingang aan- en uitschakelen met een externe drukknop. Gebruik hiervoor
een N.O.-drukknop zonder indicatieled en beperk de lengte van de elektriciteitsdraden.
Stroomgeleider
Nulgeleider
Geschakelde uitgang relais
N.O.-drukknop
We geven hieronder een aantal aansluitvoorbeelden:
• aansluiting van een (afzonderlijk aan te kopen) drukknop voor manueel aan- en uitschakelen (zie fig. 5)
• aansluiting van meerdere bewegingsmelders in korte-impulsfunctie (KI) voor gebruik met een tijdrelais,
trappenhuisautomaat, deurbel, ... (zie fig. 6)
• parallelschakeling van meerdere bewegingsmelders met extra schakelaar voor permanente verlichting (zie fig. 7)
5. VERBRUIKERS AANSLUITEN
Een hoge inschakelstroom verkort de levensduur van het in de melder geïntegreerde relais. Respecteer de
technische voorschriften van de verlichtingsfabrikant om het relais niet te overbelasten. Wij raden aan om
maximaal 3 tot 4 melders parallel te schakelen. Zo blijft de schakelkring overzichtelijk. In het geval van een
meer dan gemiddeld aantal schakelcycli of bij verhoogde lasten raden wij aan om de belasting via een extern
relais of een externe zekering te laten lopen.
6. CONFIGURATIE
Ongeveer 1 minuut na aansluiting op het elektriciteitsnet is de melder klaar voor gebruik. Je kan de instellingen
enkel wijzigen wanneer de melder aan staat. Je kan de instellingen wijzigen met de draaischakelaars op het
toestel of met de (afzonderlijk aan te kopen) afstandsbediening 351-25320.
6.1. Uitschakelvertraging
Met de TIME-potentiometer stel je de uitschakelvertraging na de laatste beweging in (zie fig. 3). Als de
relaisuitgang aan een trappenhuisautomaat gekoppeld is, moet je de TIME-schakelaar op 'impuls' zetten
Via de (afzonderlijk aan te kopen) afstandsbediening 351-25320 kan je de impulsfunctie verder instellen (ca.
1 s met ca. 20 s of ca. 60 s pauze).
6.2. Lichtgevoeligheid
Met de LUX-potentiometer stel je de drempelwaarde van de schemerschakelaar traploos in tussen ð (dagmodus,
2000 lux) en ƒ (nachtmodus, 5 lux) (zie fig. 3).
6.3. Detectiebereik
Met de SENS-potentiometer stel je de gevoeligheid van de PIR-sensor in (zie fig. 3).
7. EXTERNE DRUKKNOP
Als je de melder gebruikt als afwezigheidsmelder, moet je een externe drukknop aansluiten waarmee je het
licht kan aanschakelen (zie fig. 5).
Als je de melder als aanwezigheidsmelder gebruikt, is de externe drukknop optioneel. Het licht schakelt automatisch
aan wanneer er beweging gedetecteerd wordt. Het licht kan via de externe drukknop altijd manueel worden
aan- of uitgeschakeld. De schakeltoestand (aan of uit) wordt verlengd zolang er bewegingen gedetecteerd
worden. Na de laatste detectie houdt de schakeltoestand zo lang als ingesteld aan.
Opmerking: indien de TIME-schakelaar op 'impuls' staat, kan de melder niet manueel aan gezet worden.
• Houd de externe drukknop 0,1 tot 2,0 s ingedrukt om de automatische werking te activeren of te deactiveren
• Houd de externe drukknop 2,0 tot 4,0 s ingedrukt om de melder 6 u lang aan te schakelen. Door vervolgens
opnieuw kort op de knop te drukken wordt deze schakeltoestand vroegtijdig afgebroken.
• Houd de externe drukknop langer dan 4 s ingedrukt om de melder 6 u lang uit te schakelen. Door vervolgens
opnieuw kort op de knop te drukken wordt deze schakeltoestand vroegtijdig afgebroken.
8. WEERGAVE
De onderstaande toestanden worden weergegeven aan de hand van de indicatieled op het toestel. Je kan de
instellingen wijzigen met de potentiometers op het toestel of met de (afzonderlijk aan te kopen) afstandsbediening
351-25320. Als een instelling gewijzigd werd, zal de relaisuitgang van de melder kort uitschakelen.
nv Niko sa Industriepark West 40, BE-9100 Sint-Niklaas, Belgium — tel. +32 3 778 90 00 — fax +32 3 777 71 20 — e-mail: support@niko.be — www.niko.eu
PM351-25005R16275
Status
Opstarten
Wijziging van een instelling
Bewegingsdetectie
6 u AAN of 6 u UIT
9. STORINGEN VERHELPEN
Storing
De schakeluitgang schakelt niet.
De schakeluitgang schakelt te vaak.
Op regelmatige tijdstippen schakelt de
schakeluitgang kort aan
De schakeluitgang schakelt aan of
blokkeert bij netspanningspieken
10. TECHNISCHE GEGEVENS
Referentiecode
Zichtbare afmetingen in mm Ø
Zichtbare afmetingen in mm (H)
Afmetingen in mm Ø (incl. niet-zichtbaar deel)
Afmetingen in mm (H) (incl. niet-zichtbaar deel)
Boordiameter
Voedingsspanning
Schakelvermogen relais
Montagehoogte
L
Detectiehoek
N
Detectiebereik
L'
R
Lichtgevoeligheid
Uitschakelvertraging relais
Beschermingsgraad
Omgevingstemperatuur
Draadingang
Marketing
11. WAARSCHUWINGEN VOOR INSTALLATIE
• De installatie moet worden uitgevoerd door een erkend installateur en volgens de geldende voorschriften.
• Deze handleiding moet aan de gebruiker worden overhandigd. Het moet bij het dossier van de elektrische
installatie worden gevoegd en worden overgedragen aan eventuele nieuwe eigenaars. Bijkomende exemplaren
zijn verkrijgbaar via de website of supportdienst van Niko. Op de Niko website is altijd de meest recente
handleiding van het product terug te vinden.
• Tijdens de installatie moet rekening gehouden worden met (niet-limitatieve lijst):
- de geldende wetten, normen en reglementen.
- de stand van de techniek op het moment van de installatie.
- deze handleiding die alleen algemene bepalingen vermeldt en moet worden gelezen in het kader van elke
specifieke installatie.
- de regels van goed vakmanschap.
.
Dit product voldoet aan alle toepasselijke Europese richtlijnen en verordeningen. Indien van toepassing, vind je
de EU-verklaring van overeenstemming met betrekking tot dit product op www.niko.eu.
12. NIKO SUPPORT
Heb je twijfel? Of wil je het product omruilen in geval van een eventueel defect? Neem dan contact op met je
groothandel of de Niko supportdienst:
• België: +32 3 778 90 80
• Nederland: +31 880 15 96 10
Contactgegevens en meer informatie vind je op www.niko.eu onder de rubriek "Hulp en advies".
13. GARANTIEBEPALINGEN
• De garantietermijn bedraagt vier jaar vanaf leveringsdatum. Als leveringsdatum geldt de factuurdatum van
aankoop van het product door de consument. Als er geen factuur voorhanden is, geldt de productiedatum.
• De consument is verplicht Niko schriftelijk te informeren over het gebrek aan overeenstemming, en dit uiterlijk
binnen de twee maanden na vaststelling.
• In geval van een gebrek aan overeenstemming heeft de consument enkel recht op een kosteloze herstelling
of vervanging van het product, wat door Niko bepaald wordt.
• Niko is niet verantwoordelijk voor een defect of schade als gevolg van een foutieve installatie, oneigenlijk of
onachtzaam gebruik, een verkeerde bediening, transformatie van het product, onderhoud in strijd met de
onderhoudsvoorschriften of een externe oorzaak zoals vochtschade of schade door overspanning.
• De dwingende bepalingen in de nationale wetgeving over de verkoop van consumptiegoederen en de bescherming
van consumenten in landen waar Niko rechtstreeks of via zuster- of dochtervennootschappen, filialen,
distributeurs, agenten of vaste vertegenwoordigers verkoopt, hebben voorrang op bovenstaande bepalingen.
Dit product mag u niet bij het ongesorteerd afval gooien. Breng uw afgedankt product naar een containerpark of een erkend
verzamelpunt. Net als producenten en importeurs speelt ook u een belangrijke rol in de bevordering van sortering, recycling
en hergebruik van afgedankte elektrische en elektronische apparatuur. Om de ophaling en verwerking te kunnen financieren,
heft de overheid in bepaalde gevallen een recyclingbijdrage (inbegrepen in de aankoopprijs van dit product).
Ledweergave Beschrijving
De led knippert ca. 1 min kort
De led knippert 3x kort
De led knippert 1x lang
De led knippert 6 uur lang
Oplossing
• De schemerwaarde is te laag. Verhoog de schemerwaarde.
• Controleer de verlichting en de zekering.
• Controleer of de automatische mode actief is
• De schemerwaarde is te hoog. Verlaag de schemerwaarde.
• Scherm de lens af.
• Het detectiebereik is te groot. Verlaag het detectiebereik.
• Sluit een RC-onderdrukker of compensatiecondensator aan indien
de fluorescentieverlichting niet gecompenseerd is (zie fig. 8)
• Sluit een varistor aan (zie fig. 8)
351-25005
105
35
105
71
68 mm
230 V / 50Hz
max. 2300 W, 10 A (cos ϕ = 1,0)
max. 1150 VA, 5 A (cos ϕ = 0,5)
2 – 8 m
360°
max. 38 x 8 m (elliptisch) op een montagehoogte
van 4 m
5 – 2000 lux
Impuls ca. 1 s (20 s of 60 s pauze), 10 s tot 20 min
IP20
-20 ‒ 40 °C
Ø 1,5 mm
CE-gemarkeerd
351-25005
