Niko 351-25010 Quick Start Manual

Lees de volledige handleiding vóór installatie en ingebruikname. Bewaar de handleiding zorgvuldig
voor later gebruik. Raadpleeg de online programmatiehandleiding op www.niko.eu voor gedetailleerde
instellingen.
1. BESCHRIJVING

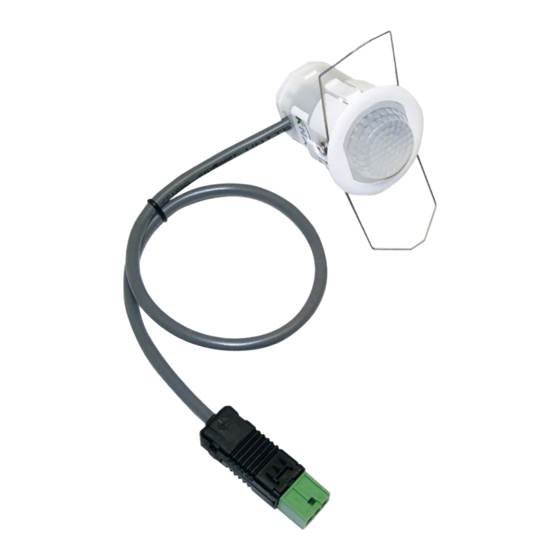

De 360° KNX-minibewegingsmelder met constante daglichtregeling is ideaal voor inbouw in het plafond en
gebruik in geïntegreerde oplossingen met andere KNX-systeemcomponenten. Het toestel detecteert beweging
en aanwezigheid van personen met behulp van Passief Infrarood (PIR) technologie. De melder is het meest
gevoelig voor bewegingen die het detectiegebied doorkruisen. De gevoeligheid voor bewegingen recht op de
melder af ligt ca. 50 % lager.
De bewegingsmelder is voorzien van een functie voor constante daglichtregeling (2-kanaals). Hierdoor wordt
de lichtintensiteit aangepast afhankelijk van het binnenvallende licht. Daarnaast kan de melder ook gebruikt
worden voor de bediening van zonwering, HVAC- en alarmsystemen, voor de creatie van lichtscenario's, etc.
De melder is ontworpen voor binnentoepassingen en heeft een ingebouwde lichtsensor. Hij is geschikt voor
gebruik in kantoren, productiehallen, scholen, ziekenhuizen en overheidsgebouwen en kan zowel in grote als
in kleinere ruimtes gebruikt worden.
De melder wordt gevoed via de KNX-bus. De communicatie op de KNX-bus verloopt volgens het KNX-principe.
De melder kan geconfigureerd worden door middel van de ETS-software.
2. GEBRUIK
De bewegingsmelder reageert op de warmtestraling van bewegende lichamen. Zodra iemand het gecontroleerde
bereik nadert, wordt de geprogrammeerde actie uitgevoerd. Verlaat diezelfde persoon het detectiebereik, dan zal
de actie stopgezet worden. Bij geactiveerd stand-bylicht blijft de lamp met een verminderde intensiteit gedurende
een instelbare tijdsduur aangeschakeld.
De melder is geschikt voor gebruik in geïntegreerde oplossingen met andere KNX-systeemcomponenten.
Let bij de installatie op het volgende:
• Monteer de melder uitsluitend binnen en op stabiele plafonds.
• Verberg bewegende voorwerpen in het detectiegebied door de lens af te schermen.
• Plaats geen verlichting onder of op minder dan 1 m naast de melder (zie fig. 2).
• Monteer de melder niet rechtstreeks in een koude of warme luchtstroom.
3. MONTAGE
De melder is bedoeld voor plafondmontage in een inbouwdoos. De diameter van het detectiegebied hangt af
van de montagehoogte (zie fig. 1) en van de positie van de lens in het inbouwkader (uitstekend uit het plafond
of meer verzonken).
Montage:
1. De melder is uitgerust met een speciaal paar aansluitconnectoren.
2. Sluit de eerste connector aan op de aansluitkabel van de melder.
3. Sluit de tweede connector aan op KNX-kabel: zwarte (-) en rode (+) aansluitkabels.
4. Monteer de melder met de klemmen rechtstreeks in een vals plafond of in een standaard verkrijgbare
inbouwdoos van 68 mm.
5. Configureer de melder via de ETS-software (zie § 5).
Betekenis leds:
• Rode led: licht op bij indrukken van de programmeerknop
• Groene led: knippert één keer bij elke bewegingsdetectie.
4. BEDRADING
Deze melder is geschikt voor aansluiting op de KNX-bus en wordt gevoed door een KNX-voeding.
5. CONFIGURATIE
Ongeveer 1 minuut na aansluiten/terugkeer van de KNX-busspanning is de melder klaar voor gebruik. Neem
een kleine magneet (bv. van een magneetbord). Beweeg deze zacht over de lens van de melder om de
programmeermodus te activeren (rode led brandt). Je kan de instellingen enkel wijzigen wanneer de melder
zich in programmeermodus bevindt. Configuratie van de melder dient te gebeuren met de ETS-software.
De productgegevens voor configuratie van deze melder in de software kan je downloaden uit de productendatabank
op onze website (www.niko.eu).
Voor de uitgebreide configuratiehandleiding verwijzen we naar onze website: www.niko.eu
6. STORINGEN VERHELPEN
Storing Oplossing
De schakeluitgang schakelt niet. • De schemerwaarde is te laag ingesteld. Verhoog de schemerwaarde.
• Controleer de verlichting en de zekering.
De schakeluitgang schakelt aan en • Controleer het detectiegebied op oorzaken voor de fout: tocht,
uit zonder reden of schakelt niet
dieren, verwarming, enz. kunnen oorzaken zijn van foute detecties
meer uit
• Controleer de afstand tot lampen (warmtereflectie of rechtstreeks
invallend licht).
• Scherm desnoods de lens af.
• Het detectiebereik is te groot. Verlaag het detectiebereik.
De schakeluitgang schakelt overdag • De schemerwaarde is te hoog ingesteld. Verlaag de schemerwaarde
aan
PM351-25010R23391
7. TECHNISCHE GEGEVENS
Diameter zichtbare afmetingen in mm
Afmetingen in mm (H)
Afmetingen in mm (H) (incl. niet-zichtbaar deel)
Voedingsspanning
Montagehoogte
Detectiehoek
Detectiebereik
Lichtgevoeligheid
Beschermingsklasse
Beschermingsgraad
Omgevingstemperatuur
8. WERKING EN ONDERHOUD
Vuil beïnvloedt de werking van de bewegingsmelder. De lens moet altijd proper zijn. Gebruik een vochtige doek
om de lens schoon te maken. Gebruik water met gewoon afwasmiddel. Oefen geen harde druk uit op de lens. Als
de lens of een ander onderdeel van de bewegingsmelder niet meer functioneert, moet deze vervangen worden.
NL
Waarschuwingen voor installatie
De installatie van producten die permanent onderdeel zullen uitmaken van de elektrische installatie en die
gevaarlijke spanningen bevatten, moet worden uitgevoerd door een erkend installateur en volgens de geldende
voorschriften. Deze handleiding moet aan de gebruiker worden overhandigd. Het moet bij het dossier van de
elektrische installatie worden gevoegd en worden overgedragen aan eventuele nieuwe eigenaars. Bijkomende
exemplaren zijn verkrijgbaar via de website of Niko customer services.
NL
CE-markering
Dit product voldoet aan alle toepasselijke Europese richtlijnen en verordeningen. Voor radioapparatuur verklaart
Niko nv dat de radioapparatuur uit deze handleiding conform is met Richtlijn 2014/53/EU. De volledige tekst
van de EU-conformiteitsverklaring staat op www.niko.eu onder de productreferentie, indien van toepassing.
NL
Milieu
Dit product of de bijgeleverde batterijen mag u niet bij het ongesorteerd afval gooien. Breng uw afgedankt
product naar een erkend verzamelpunt. Net als producenten en importeurs speelt ook u een belangrijke rol in de
bevordering van sortering, recycling en hergebruik van afgedankte elektrische en elektronische apparatuur. Om
de ophaling en verwerking te kunnen financieren, heft de overheid in bepaalde gevallen een recyclingbijdrage
(inbegrepen in de aankoopprijs van dit product).
351-25010
Ø 44
8
51
30 Vdc (KNX-bus)
2 – 5 m
360°
max. 5 x 16 m op een montagehoogte van 3 m (ellips)
5 – 2000 lux
Klasse II
IP54
-20 – 40 °C
