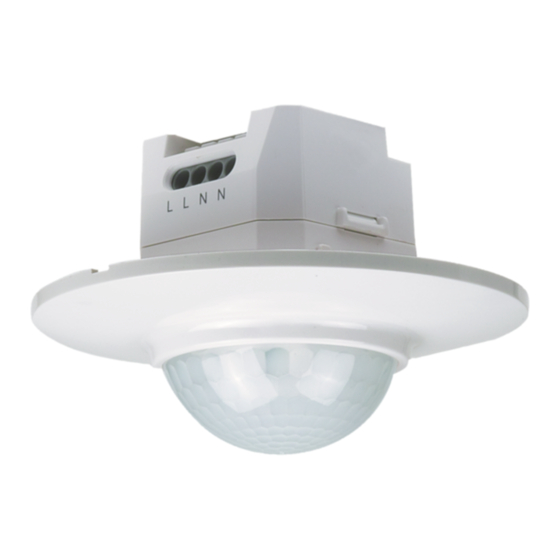

Niko 351-25458 Quick Start Manual

Niko 351-25458 Quick Start Manual

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 4

Quick Links

Lees de volledige handleiding vóór installatie en ingebruikname. Bewaar de handleiding zorgvuldig
voor later gebruik.
1. BESCHRIJVING
Deze secundaire inbouwbewegingsmelder registreert bewegingen door middel van een passieve infraroodsensor
(PIR). Hij is het meest gevoelig voor bewegingen die het detectiegebied doorkruisen (zie fig. 1a). De gevoeligheid
voor bewegingen recht op de melder af ligt ca. 50 % lager (zie fig. 1b).
De schakelduur wordt verlengd zolang er bewegingen van personen gedetecteerd worden.
Deze bewegingsmelder wordt gebruikt als secundaire melder om het detectiegebied van een master te vergroten.
De melder bestaat in de volgende vier versies:
351-25458
Inbouw
Vierkant
Rond
Detectiebereik
14 m
(op een hoogte van 3 m)
Referentiecode
351-25456
bijhorende master
2. GEBRUIK
De melder is geschikt om de verlichting te sturen.
Let bij de installatie op het volgende:
• Monteer de melder uitsluitend op stabiele plafonds.
• Verberg bewegende voorwerpen in het detectiegebied door de lens af te schermen.
• Plaats geen verlichting onder of op minder dan 1 m naast de melder (zie fig. 2).
• Monteer de melder niet rechtstreeks in een koude of warme luchtstroom (zie fig. 2).
• Dit product moet geïnstalleerd worden in een inbouwdoos met afmetingen conform CEE7 standaardblad XIII
of XV met een inbouwdiepte van minimaal 40 mm.
3. MONTAGE
De melder is bedoeld voor plafondmontage. De diameter van het detectiegebied hangt af van de montagehoogte
(zie fig. 1c).
Je monteert de detector als volgt:
1. Maak de melder los van zijn sokkel (zie fig. 3).
2. Sluit de sokkel aan volgens het aansluitschema in fig. 6 (zie ook § 4).
3. Schroef de sokkel vast in een standaardinbouwdoos van 68 mm diameter.
4. Configureer de melder (zie § 6).
5. Plaats de melder opnieuw op de sokkel.
4. BEDRADING
Sluit de melder aan volgens het aansluitschema in fig. 6.
Via de S-ingang kan je maximaal 10 secundaire melders koppelen aan één master. Beperk de lengte van de
elektriciteitsdraden tot maximaal 100 meter.
Stroomgeleider
Nulgeleider
Secundaire melder(s)
5. VERBRUIKERS AANSLUITEN
Deze secundaire melder kan enkel gebruikt worden in combinatie met een master. De master bepaalt het in- en
uitschakelen van de verbruiker(s).
6. CONFIGURATIE VAN HET DETECTIEGEBIED
Ongeveer 1 minuut na aansluiting op het elektriciteitsnet is de melder klaar voor gebruik. Je kan het detectiegebied
enkel wijzigen met de SENS-potentiometer op het toestel wanneer de melder aan staat (zie fig. 4 a).
7. WEERGAVE
De onderstaande toestanden worden weergegeven aan de hand van de indicatieled op het toestel
Status
Ledweergave
Opstarten
Bewegingsdetectie
8. STORINGEN VERHELPEN
Storing
Oplossing
De schakeluitgang schakelt niet
• Het daglichtniveau is te hoog. Verlaag de lichtgevoeligheid.
• Controleer de verlichting en de zekering.
• Controleer de modus van de master (AUTO/SEMI-AUTO)
De schakeluitgang schakelt te vaak
• Het daglichtniveau is te laag. Verhoog de lichtgevoeligheid.
• Scherm de lens af.
• Het detectiebereik is te groot. Verlaag het detectiebereik.
9. TECHNISCHE GEGEVENS
Referentiecode
351-25458
Afmetingen in mm (LxB)
88 x 88
Afmetingen in mm (H)
35
Afmetingen in mm (H)
71
(incl. niet-zichtbaar deel)
Voedingsspanning
Montagehoogte
Detectiehoek
Detectiebereik
max. 14 m op een montagehoogte
Beschermingsklasse
Beschermingsgraad
Omgevingstemperatuur
Draadingang
Markering
PM351-25458R22323
351-25459
351-25464
14 m
26 m
351-25457
351-25466
L
N
S
Beschrijving
De led knippert ca. 1 min kort
De led knippert 1x lang
351-25459
351-25464
Ø 105
88 x 88
35
50
71
86
230 V / 50 Hz
2 – 6 m
2 – 8 m
360°
max. 26 m op een montagehoogte
van 3 m
van 3 m
II
IP20
-20 – 45 °C
Ø 1,5 mm
CE-gemarkeerd
Waarschuwingen voor installatie
De installatie van producten die permanent onderdeel zullen uitmaken van de elektrische installatie en die
gevaarlijke spanningen bevatten, moet worden uitgevoerd door een erkend installateur en volgens de geldende
voorschriften. Deze handleiding moet aan de gebruiker worden overhandigd. Het moet bij het dossier van de
elektrische installatie worden gevoegd en worden overgedragen aan eventuele nieuwe eigenaars. Bijkomende
exemplaren zijn verkrijgbaar via de website of Niko customer services.
CE-markering
351-25469
Dit product voldoet aan alle toepasselijke Europese richtlijnen en verordeningen. Voor radioapparatuur verklaart
Niko nv dat de radioapparatuur uit deze handleiding conform is met Richtlijn 2014/53/EU. De volledige tekst
van de EU-conformiteitsverklaring staat op www.niko.eu onder de productreferentie, indien van toepassing.
26 m
Milieu
351-25467
Dit product of de bijgeleverde batterijen mag u niet bij het ongesorteerd afval gooien. Breng uw afgedankt
product naar een erkend verzamelpunt. Net als producenten en importeurs speelt ook u een belangrijke rol in de
bevordering van sortering, recycling en hergebruik van afgedankte elektrische en elektronische apparatuur. Om
de ophaling en verwerking te kunnen financieren, heft de overheid in bepaalde gevallen een recyclingbijdrage
(inbegrepen in de aankoopprijs van dit product).
351-25469
Ø 105
50
86
351-25458 / 351-25459 / 351-25464 / 351-25469
1
NL
