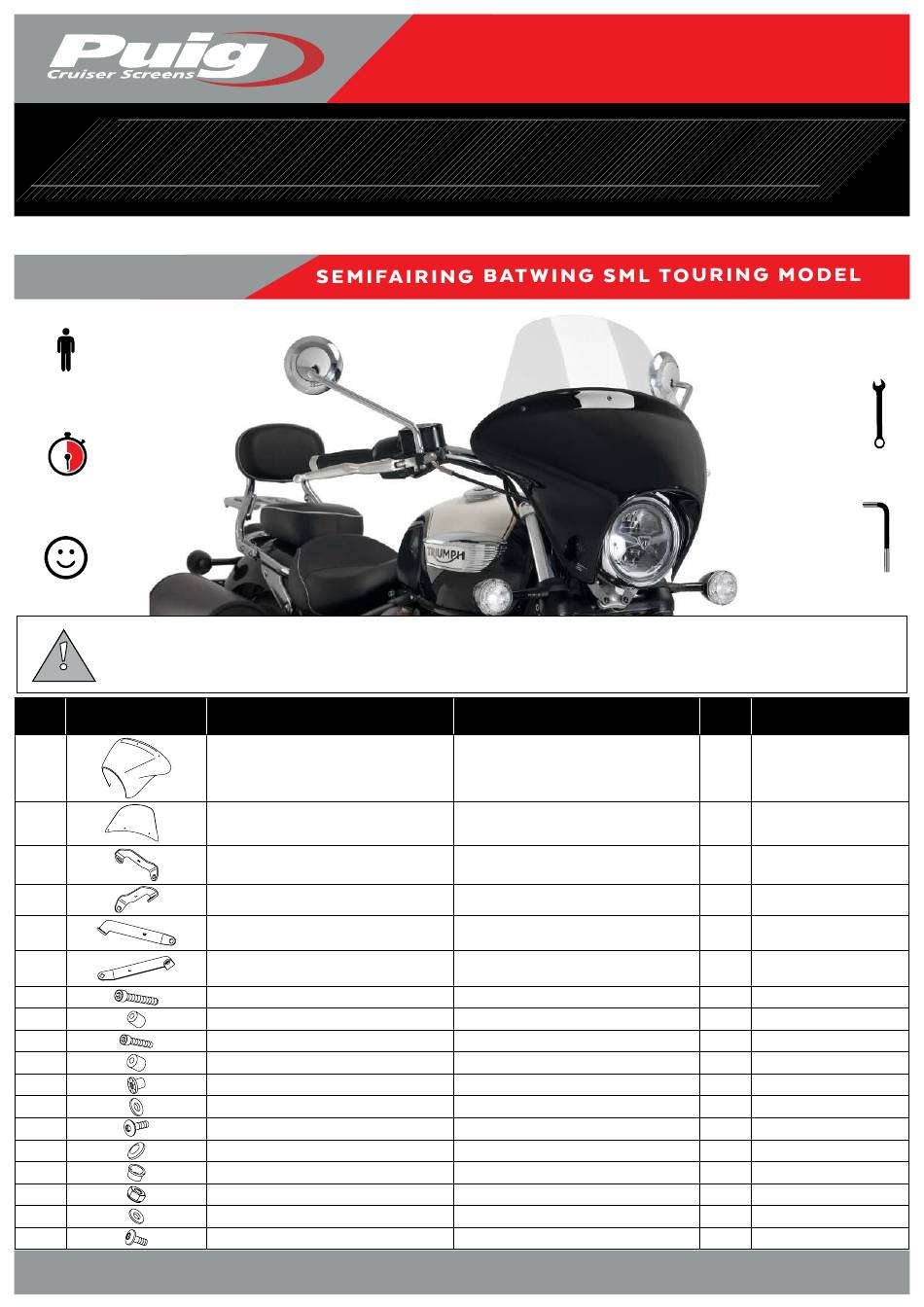

PUIG 21117 Mounting Instructions

TRIUMPH BONNEVILLE SPEEDMASTER '18-
M O
RE F 21117
1 Person
30 min
EASY
En las revisiones del vehículo es conveniente efectuar también el mantenimiento de apriete de toda la tornilleria del
semicarenado, especialmente los tornillos que fijan éste al vehículo. Gracias por su atención.
It would be convinient to retight the semifairing screws, specially the ones that are fixed to the motorcycle, whenever
you maintain the vehicle. Thanks for your attention.
ID. PIEZA/PART
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
*Algunos componentes se suministran montados.
Some components are supplied assembled.
U N T I N G
DESCRIPCIÓN

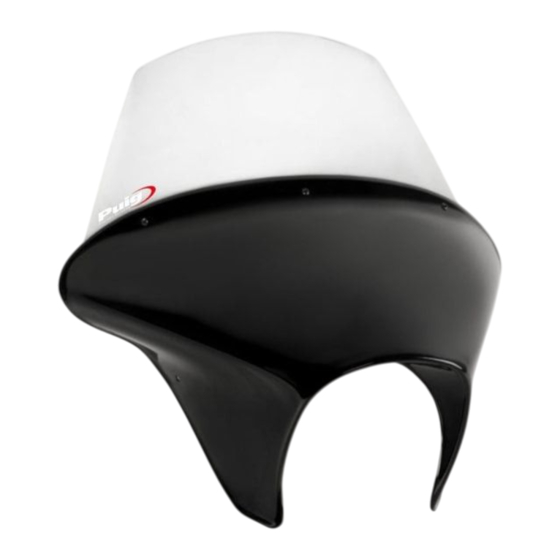

Semicarenado BATWING SML
Cúpula Touring
Soporte Derecho Superior (R)
Soporte izquierdo Superior (L)
Soporte Derecho Inferior (R)
Soporte izquierdo Inferior (L)
Tonillo Allen M8x45 DIN912
Casquillo Ø8,5xØ13x15
Tonillo Allen M6X35 DIN912
Casquillo Ø8,5xØ13x12
Silentblock M5
Arandela nylon M5x1
Tornillo allen M5x16 Ø11 ISO 7380
Tapón tornillo M5 ISO 7380
Tapón tuerca M4
Tuerca grafilada M4
Arandela nylon M4
Tornillo allen M4x12 ISO 7380
www.puig.tv
www.puigusa.com
I N S T R
DESCRIPTION
BATWING SML semifairing
Touring screen
Upper Right support (R)
Upper Left support (L)
Lower Right support (R)
Lower Left support (L)
M8x45 DIN912 allen screw
Ø8,5xØ13x15 arrowhead
M6X35 DIN912 allen screw
Ø8,5xØ13x12 arrowhead
M5 silentblock
M5x1 nylon washer
M5x16 Ø11 ISO 7380 allen screw
M5 ISO 7380 screw cap
M4 nut cap
M4 nut
M4 nylon washer
M4x12 ISO 7380 allen screw
Pg. 1/3
info@puigusa.com
U C T I O N
QTY.
1
1
1
1
1
1
2
2
2
2
4
4
4
4
3
3
6
3
info@puig.tv
S
FIX
Nº 7
ALLEN
Nº 2,5
Nº 3
Nº 5
Nº 6
REF.:
10897NM3
10900W/HM3
SOP4P2-SR-21116
SOP4P2-SL-21116
SOP4P2-IR-21116
SOP4P2-IL-21116
TORNI-AD912-508
CASQUI-M----614
TORNI-D912--447
CASQUI-M----769
SILENBTM5-046/1
ARNV00000000245
TORNI-I7380-493
TAPON--------85
TAPON--------91
TUERCAE985-0290
ARNV00000000311
TORNI-I7380-800
V0.03/22
Created by: www.rrdisseny.cat
