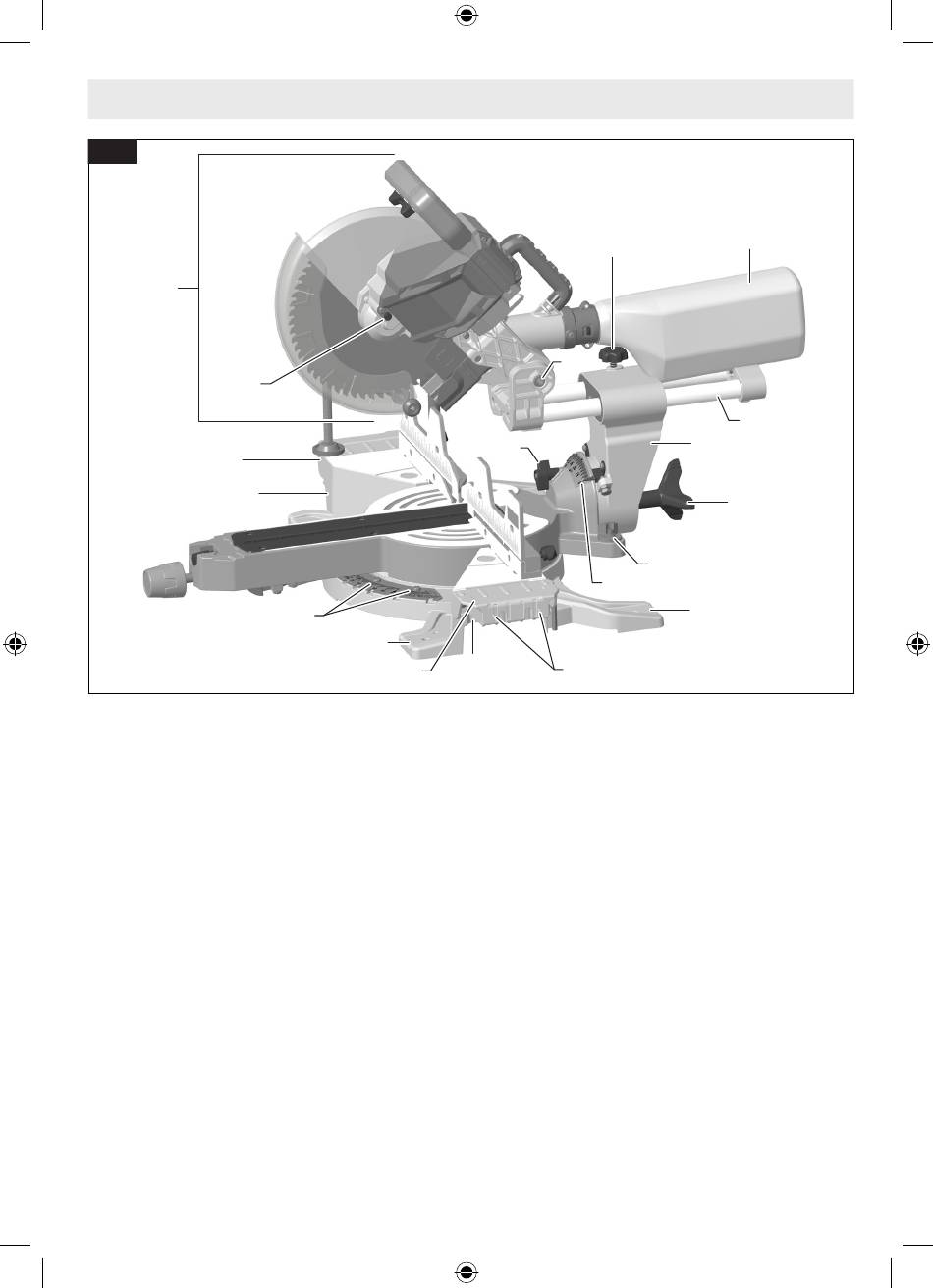

Fig. 2
28
29
16
30
28 El ensamblaje del cabezal es la parte de la sierra que
incluye la hoja, los protectores, el motor, el mango prin-
cipal y el sistema de recolección de polvo.
29 El cierre del eje portaherramienta, cuando se presio-
na, evita que la hoja rote. Se utiliza durante la remoción
o instalación de la hoja, cuando se afloja o se aprieta el
perno del eje portaherramienta.
30 La base proporciona la superficie de trabajo que so-
porta la pieza de trabajo.
31 Tornillos de la placa de retenes de inglete, cuatro, ac-
cesibles a través de los agujeros ubicados en la escala
de ingletes, se aflojan para permitir ajustar la posición
de la placa de retenes.
32 Agujeros de montaje para el tope de corona opcional
Familiarización con su sierra ingletadora
31
13
16
-121-
7
37
11
10
14
32
33 Los indicadores de tope de bisel (a la izquierda y a la
derecha) le permiten a usted seleccionar los ángulos de
bisel más comunes: 33,9°, 45° o 47°.
34 Perilla de fijación de bisel fija el ensamblaje el cabezal
en el ángulo de bisel deseado.
35 El sistema deslizante permite que el ensamblaje del
cabezal se deslice suavemente hacia dentro y hacia
fuera. Se puede bloquear completamente hacia atrás o
en la posición completamente extendida
36 La bolsa colectora de polvo recolecta el polvo gen-
erado por las operaciones de aserrado. Para vaciarla,
desacóplela del puerto de extracción de polvo y abra la
cremallera ubicada en la parte inferior.
37 El poste pivote proporciona soporte para el ensamb-
laje del cabezal y es el punto de pivote del mismo.
36
35
9
34
33
