Summary of Contents for Omnitronic LH-061

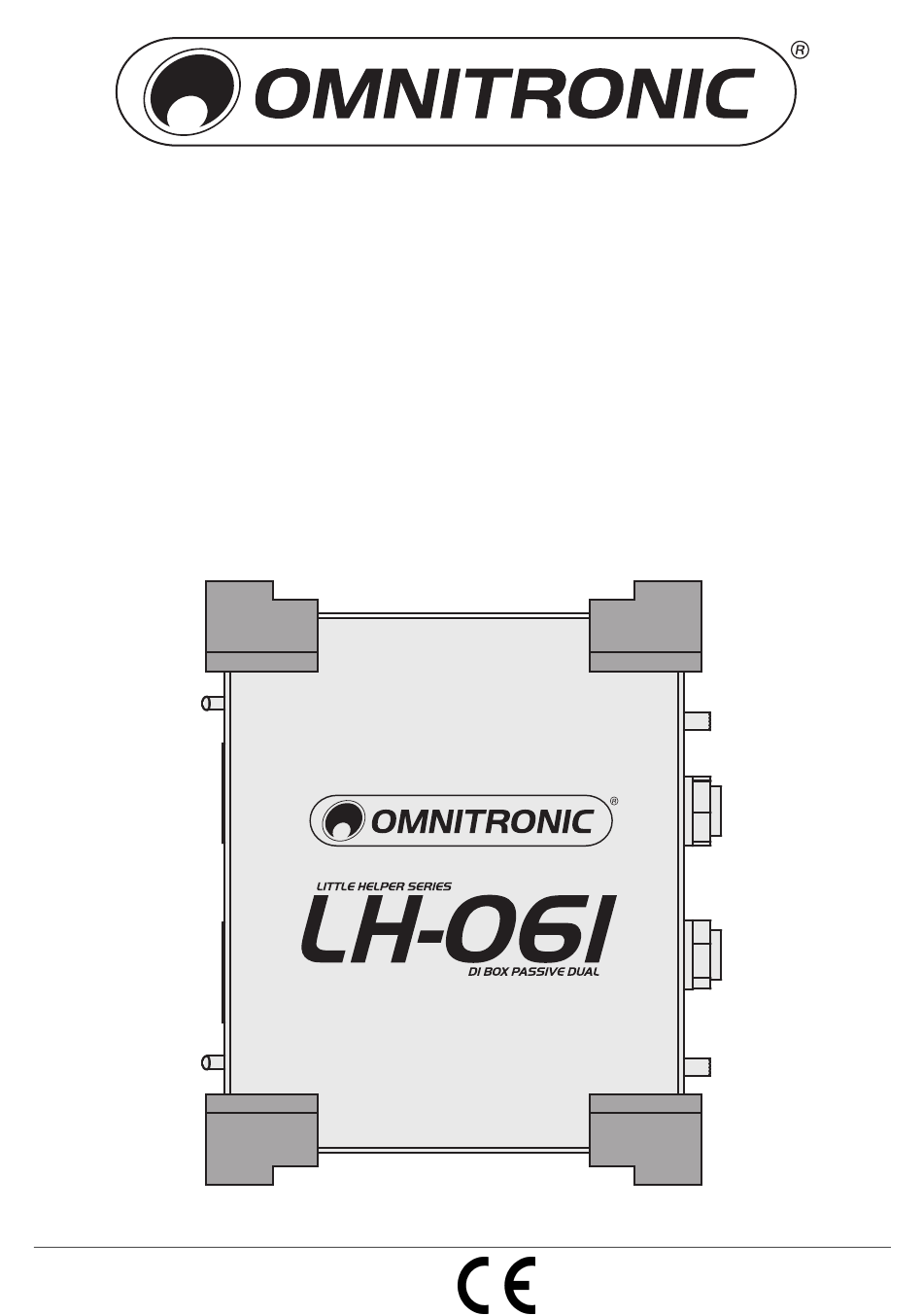

- Page 1 BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG USER MANUAL USER MANUAL USER MANUAL USER MANUAL LH-061 DI BOX © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
- Page 2 2/16 00089480.DOCX, Version 1.0...
-
Page 3: Table Of Contents
10355061 This user manual is valid for the article number: 10355061 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com 3/16 00089480.DOCX, Version 1.0... -
Page 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für die OMNITRONIC DI-Box LH-061 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Page 5: Sicherheitshinweise
2. SICHERHEITSHINWEISE Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits- hinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind. Unbedingt lesen: Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. -
Page 6: Bestimmungsgemässe Verwendung
3. BESTIMMUNGSGEMÄSSE VERWENDUNG Die DI-Box (Direct Injection) LH-061 dient zum bestmöglichen Anschluss von Musikinstrumenten mit hochohmigen, unsymmetrischen Ausgängen an niederohmige, symmetrische Eingänge eines Mischpults. Durch die symmetrische Verbindung zum Mischpult werden auch bei langen Kabelwegen Signalstörungen wie Brummen oder Rauschen vermieden. Die Eingänge sind als XLR-Buchsen ausgelegt, die Ausgänge sind mit XLR-Buchsen versehen. -
Page 7: Bedienelemente Und Anschlüsse
4. BEDIENELEMENTE UND ANSCHLÜSSE Schiebeschalter Eingangsdämpfung Eingänge INPUT 1 und 2 • linke Position: keine Beeinflussung Buchsen für den Anschluss von Signalquellen über • mittlere Position: Abschwächung um 20 dB 6,3-mm-Klinkenstecker. • rechte Position: Abschwächung um 40 dB Ausgänge PARALLEL OUT 1 und 2 Symmetrische 6,3-mm-Klinkebuchsen für parallele Ausgangssignale. -
Page 8: Inbetriebnahme
5. INBETRIEBNAHME Schalten Sie zunächst die anzuschließenden Geräte aus oder stumm, um Schaltgeräusche zu vermeiden. 5.1 Signalquellen anschließen 1. Schließen Sie die Ausgänge Ihrer Musikinstrumente (symmetrisch oder unsymmetrisch) über 6,3-mm- Klinkenstecker an die Eingänge INPUT 1 und 2 an. Zur Reduzierung von Störeinflüssen sollten die Anschlussleitungen zwischen den Signalquellen und der DI-Box so kurz wie möglich sein. -
Page 9: Reinigung Und Wartung
6. REINIGUNG UND WARTUNG Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließ- lich dem autorisierten Fachhandel vorbehalten! Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile. -
Page 10: Introduction
- download the latest version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen the OMNITRONIC DI box LH-061. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Page 11: Safety Instructions
2. SAFETY INSTRUCTIONS This device has left our premises in absolutely perfect condition. In order to maintain this condition and to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning notes written in this user manual. Important: Damages caused by the disregard of this user manual are not subject to warranty. -
Page 12: Operating Determinations

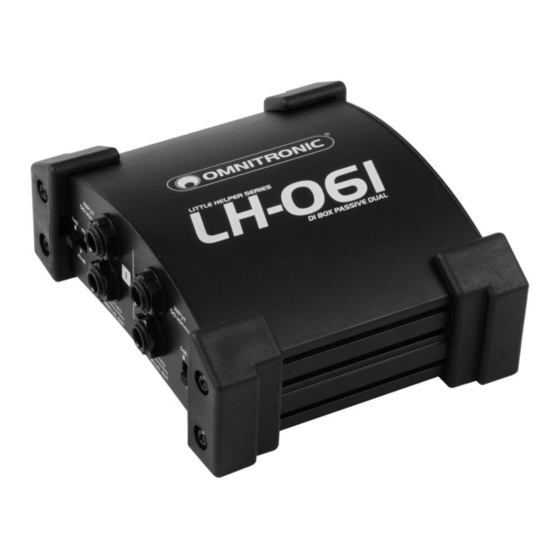

3. OPERATING DETERMINATIONS The DI box (Direct Injection) LH-061 serves for optimum connection of musical instruments with unbalanced, high-impedance outputs to balanced, low-impedance inputs of a mixer. Due to the balanced connection to the mixer, signal interference can be prevented even in case of long cable runs. The input connectors are designed as XLR jacks, the outputs as XLR jacks. -
Page 13: Operating Elements And Connections
4. OPERATING ELEMENTS AND CONNECTIONS Sliding switch input attenuation Inputs 1 and 2 • left position: no adjustment 6.3 mm jacks for connecting signal sources via 6.3 mm • center position: attenuation by 20 dB plugs. • right position: attenuation by 40 dB PARALLEL OUT 1 und 2 Balanced 6.3 mm jacks for parallel output. -
Page 14: Setting Into Operation
5. SETTING INTO OPERATION First switch off or mute the units to be connected to prevent switching noise. 5.1 Connecting the signal sources 1. Connect the outputs of your musical instruments (balanced or unbalanced) via 6.3 mm plugs to the inputs 1 and 2. -
Page 15: Cleaning And Maintenance
6. CLEANING AND MAINTENANCE We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents! There are no serviceable parts inside the device. Maintenance and service operations are only to be carried out by authorized dealers. - Page 16 © OMNITRONIC 2015 00089480.DOCX Version 1.0...
