BEDIENUNGSANLEITUNG
USER MANUAL
KEY-288
MIDI CONTROLLER
©
Copyright
Für weiteren Gebrauch aufbewahren!
Nachdruck verboten!
Keep this manual for future needs!
Reproduction prohibited!

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the KEY-288 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Omnitronic KEY-288

Summary of Contents for Omnitronic KEY-288

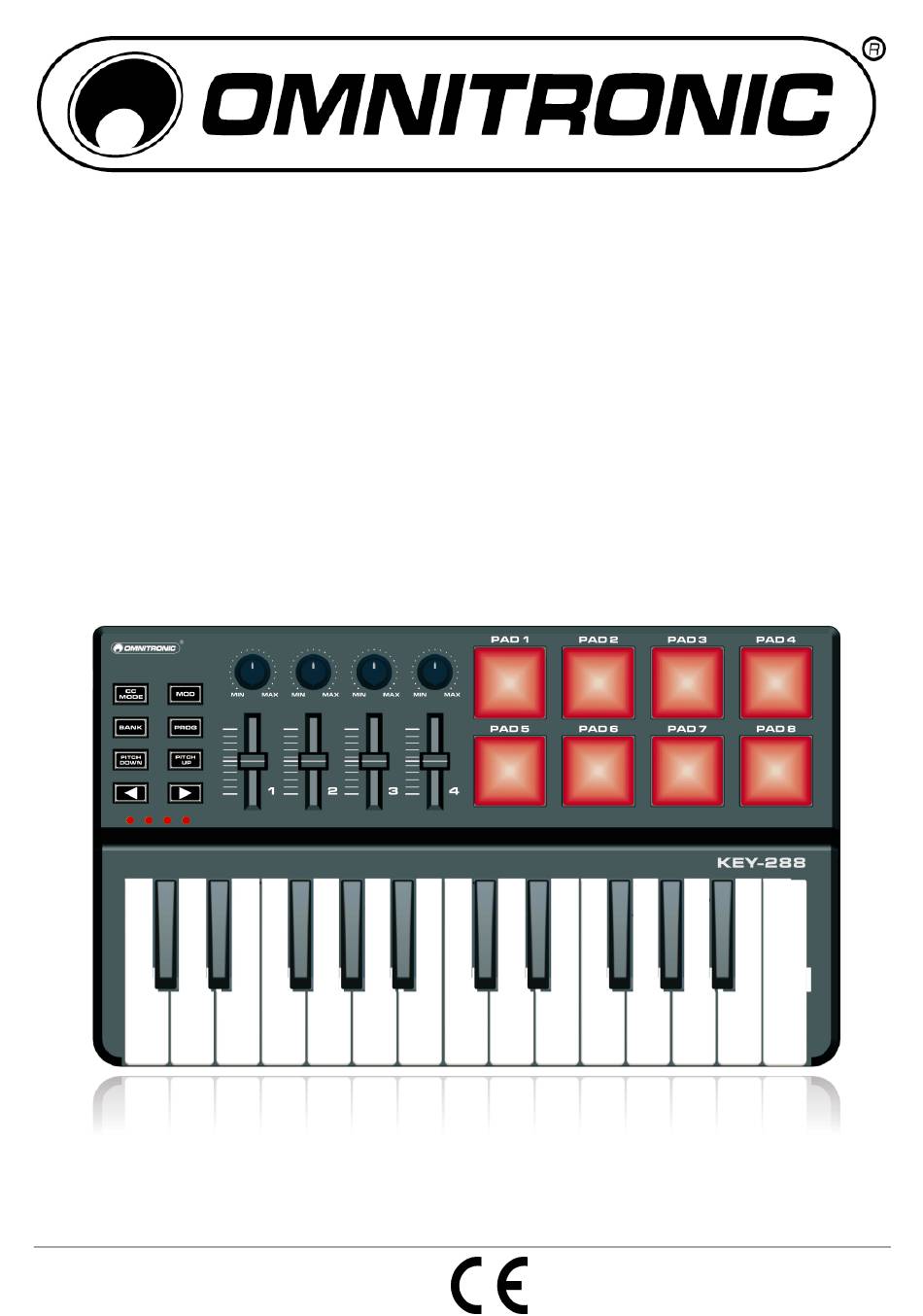

  • Page 1 BEDIENUNGSANLEITUNG USER MANUAL KEY-288 MIDI CONTROLLER © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!

  • Page 2: Table Of Contents

    Diese Bedienungsanleitung gilt für die Artikelnummer/This user manual is valid for the article number: 11045080 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com 2/16 00068822.DOC, Version 1.0...

  • Page 3: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Das OMNITRONIC KEY-288 ist ein leichtes und handliches MIDI-Keyboard zur Steuerung von Musik- software. Es besitzt 25 anschlagdynamische Tasten, 8 anschlagdynamische Drumpads sowie 4 Fader und 4 Drehregler und ist kompatibel mit Mac und PC.

  • Page 4: Bedienelemente Und Anschlüsse

    • Schaltet den Control-Change-Modus für die Tastatur ein und aus. Im Control-Change- 3 MIDI-Steuergruppe Modus leuchtet die Taste. Der KEY-288 bietet vier Steuergruppen. Jede • Schaltet in Verbindung mit der Tastatur den Gruppe enthält einen Drehregler und einen Arpeggiator ein und aus.

  • Page 5: Computer Anschliessen

    Schließen Sie den MIDI-Controller über das wird automatisch der USB-MIDI-Standardtreiber mitgelieferte USB-Kabel an einen USB-2.0- Anschluss an Ihrem Computer an. installiert. Wählen Sie den KEY-288 als MIDI-Controller in Das Gerät wird eingeschaltet und die Ihrer Musiksoftware an und Sie sind startbereit. Oktavanzeige leuchtet. 5/16...

  • Page 6: Software-Editor

    5. SOFTWARE-EDITOR Mit dem Editor können Sie unter Windows allen 3 Geräteabbildung editierbaren Bedienelementen individuell MIDI- Befehle zuordnen, Presets erstellen, speichern 4 Umschaltung Parameteranzeige und laden. Zum Umschalten der Parameter, die auf den Bedienelementen in der Geräteabbildung 1 Menüleiste angezeigt werden. •...

  • Page 7: Allgemeine Bedienschritte

    Bereich des Editors. Mit der BANK- Hier bestimmen Sie, wie nuanciert die Trigger- Taste und den Tasten am KEY-288 Pads auf die Kraft reagieren, mit der Sie sie können Sie "on the fly" zwischen den Szenen drücken. Es stehen drei Anschlagkurven und umschalten.
  • Page 8 CC Number On Value Hier kann die Nummer des Steuerbefehls (CC) Hier wählen Sie den Wert des Befehls, der bei gewählt werden, der gesendet werden soll. Aktivieren der Taste gesendet wird. Key Behavior Dieser Parameter ist nur belegt, wenn Sie Hier wählen Sie das Verhalten der Taste.

  • Page 9: Technische Daten

    CC Number Hier kann die Nummer des Steuerbefehls (CC) gewählt werden, der gesendet werden soll. Upper/Right Value Hier wählen Sie den Wert, den der Fader sendet, wenn Sie ihn ganz hochschieben. Lower/Left Value Hier wählen Sie den Wert, den der Fader sendet, wenn Sie ihn ganz nach unten ziehen.

  • Page 10: Introduction

    4 rotary controls. It connects both PC and Mac. You can do without a bulky power adapter as power supply is via the USB bus. The included PC software editor lets you customize the KEY-288 under Windows to your own requirements.

  • Page 11: Control Elements And Connections

    8 CC MODE button 3 MIDI control group • Toggles CC mode for the keyboard on and off. The KEY-288 offers 4 control groups. Each When CC mode is on, the button lights up. group has one rotary control and one fader to •...

  • Page 12: Connecting A Computer

    When you first connect the MIDI controller to your Use the included USB cable to connect the computer, the standard USB MIDI driver will be KEY-288 to a USB 2.0 port on your computer. installed automatically. The power will turn on and the Octave LED will Now select the KEY-288 as MIDI controller within light up.

  • Page 13: Software Editor

    5. SOFTWARE EDITOR Under Windows, the software editor will let you 3 Device customize all editable controllers, and create, This area shows an image of the controller. save and load presets. 4 Parameter display switch Switches the parameters that are shown over 1 Menu bar each control in the device image.

  • Page 14: Basic Operation

    Basic Operation Specifies which velocity value is transmitted. If you have selected [Const] instead of a dynamic curve. 1 Always connect the KEY-288 to your computer before opening the editor. Pad Velocity Curve 2 To open the editor insert the supplied...
  • Page 15 • Toggle: Each time you press the key, a Rotary controls [Knob 1 to 4] control change message with the On value or Operating a rotary control will transmit a control Off value will be transmitted alternately. change message. You can enable/disable each control, specify its control change number, and On Value specify the values transmitted when the control...

  • Page 16: Technical Specifications

    6. TECHNICAL SPECIFICATIONS Power supply: ....5 V DC via USB bus Power consumption: ..<100 mA USB port: ......2.0, type mini-B Dimensions (WxDxH): ..320 x 190 x 45 mm Weight:.......440 g Operating system:....Windows XP, Vista, 7 ...........Mac OS X 10.3.9 and ...........better Please note: Every information is subject to change without prior notice.
