CONSUMER: READ AND SAVE THESE INSTRUCTIONS
Locating Your Serial Number:
Your serial number can be found on a white label on the right side cover of your heater. For Example: 123456789. Have
your Serial Number ready before calling customer service at 800-641-6996.
DANGER
heater. Failure to comply can result in fire or explosion that can cause property loss, bodily injury, or loss of life. Only per-
sons who can follow and understand these instructions should operate or service this heater. If you need heater info; such
as an operating manual, labels, etcetera, contact Pinnacle Climate Technologies at 800-641-6996.
DANGER
TED ONLY FOR: THE TEMPORARY HEATING OF ADEQUATELY VENTILATED BUILDINGS OR STRUCTURES UNDER
CONSTRUCTION, ALTERATION OR REPAIR. This is an unvented portable heater that uses air (Oxygen) from within the area in
which it is used. Failure to provide adequate combustion and ventilation air will result in asphyxiation, carbon monoxide poisoning,
bodily injury or death. Refer to "Ventilation" on Page 7.
U.S. Patent No. 9,644,863
FACTORY ID: 500

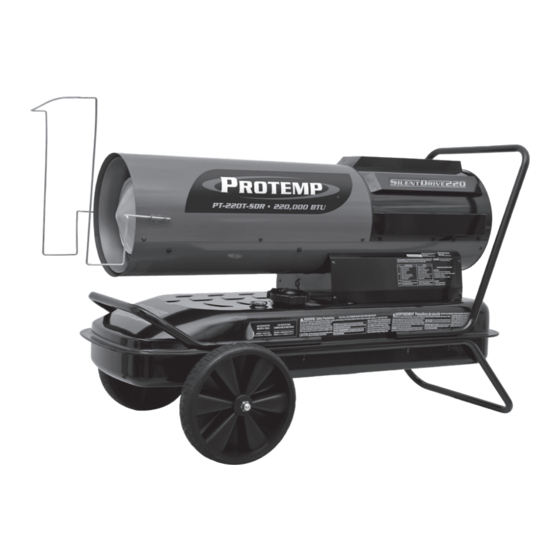

MODEL NUMBERS:
PT-150T-SDR / PT-220T-SDR
GENERAL HAZARD WARNING: READ AND UNDERSTAND ALL OF THE INSTRUC-
TIONS IN THIS MANUAL BEFORE ASSEMBLING, STARTING, OR SERVICING THE
HEATER. Be sure to comply with the instructions and warnings provided with this
NOT FOR USE IN RESIDENTIAL LIVING AREAS OR IN ENCLOSED SPACES WITH-
OUT ADEQUATE VENTILATION. THIS HEATER IS SUITABLE FOR OUTDOOR USE,
AND INDOOR USE ONLY IN WELL-VENTILATED AREAS. INDOOR USE PERMIT-
SilentDrive
User's Manual &
Operating Instructions
Sauk Rapids, MN 56379 USA • Toll Free
Fax: 320-251-2922 • Web:
www.protemp.us
© 2021 Pinnacle Climate Technologies, Inc.
FORCED AIR HEATER
®
• Email: info@pinnacleclimate.com
(800) 641-6996
PTSH-406
