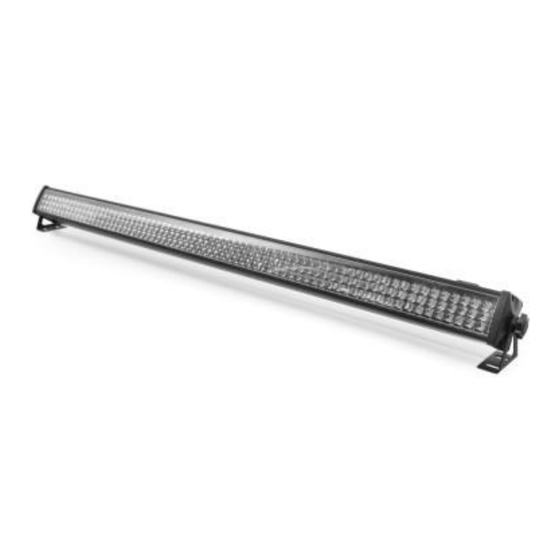

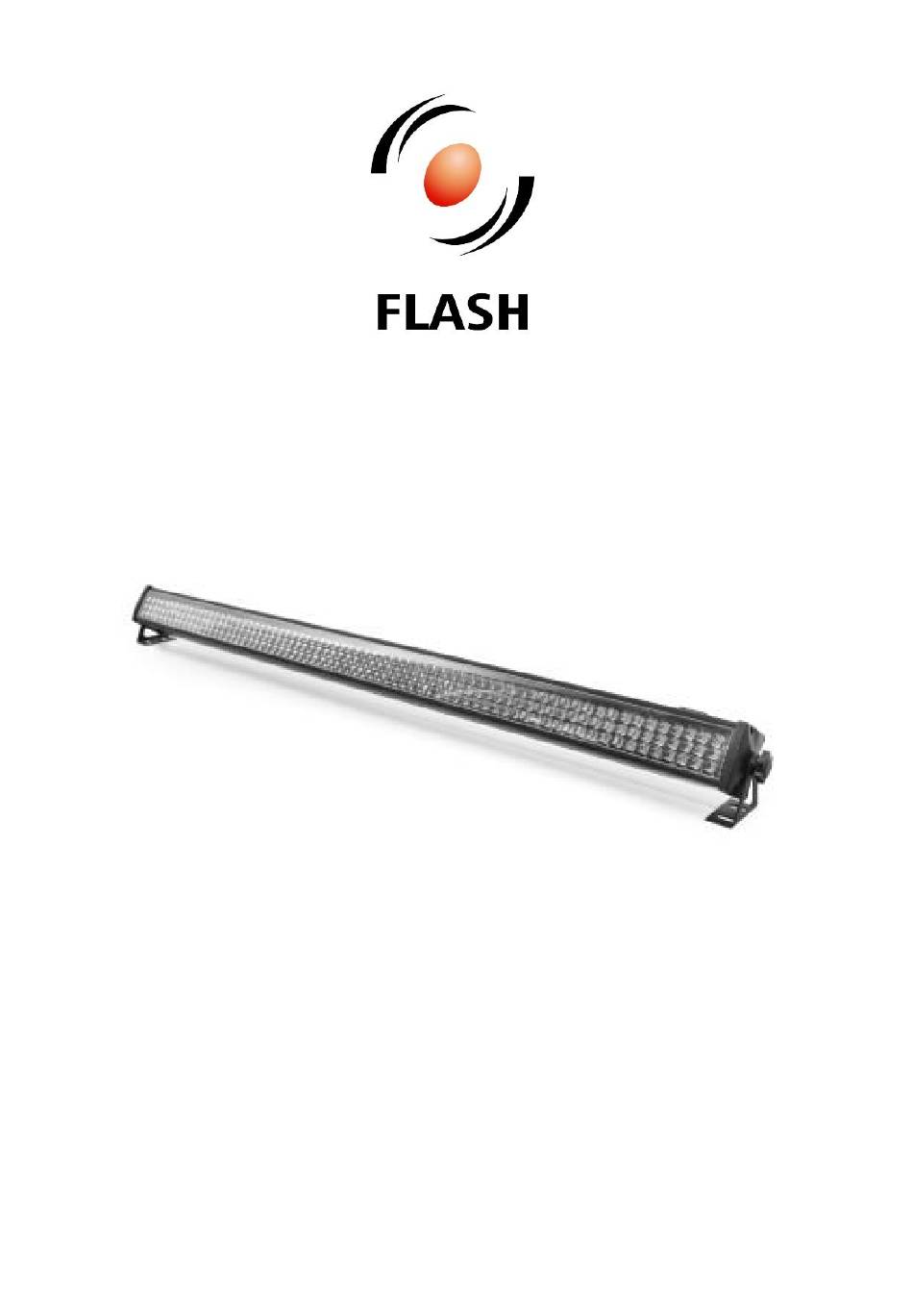

- Page 1 LED WASHER RGB IP34 ver. II F7200193 USER MANUAL / INSTRUKCJA OBSŁUGI...
-
Page 2: Table Of Contents
Informacje o produkcie ........................... 7 Specyfikacja ..............................7 Instalacja ................................8 Połączenia ................................. 8 Podłączenie sygnału DMX ........................8 Specyfikacja zasilania ..........................8 Podłączanie zasilania ..........................8 Instrukcja użytkowania ........................... 9 Panel sterowania ............................9 Menu ................................9 Lista kanałów DMX..........................10 www.flash-butrym.pl... -
Page 3: Introduction
DMX OUT: XLR - 3 pin: IP Rating: IP34 Housing made: ABS Cooling: Passive Height [cm]: 8 Width [cm]: 108 Depth [cm]: 6 Weight [kg]: 1,4 Weight with packaging [kg]: 1,8 Set includes: power cable www.flash-butrym.pl... -
Page 4: Installation
In the case of cable damage do not attempt to repair. Replacement or repair can be made only on the manufacturer or by a person with appropriate permissions. OPERATION MANUAL Control panel The control panel is equipped with LED display and 4 control buttons with the following functions: MENU DOWN ENTER www.flash-butrym.pl... -
Page 5: Menu
3CH mode- Set DMX address 7CH mode- Set DMX address 28CH mode- Set DMX address Jump change- Set speed Pulse change, gradual change- Set speed Chase effect- Set speed Sound control mode Strobe mode- Set Speed Red dimmer Green dimmer Blue dimmer www.flash-butrym.pl... -
Page 6: Dmx Channel List
CH 3 Macro 160-199: Chase effect 200-239: Jump change, Gradual change, Pulse change, Run change 240-255: Sound control CH 4 Macro Speed 0-255: Slow to fast CH 5 0-255: 0-100% CH 6 Green 0-255: 0-100% CH 7 Blue 0-255: 0-100% www.flash-butrym.pl... - Page 7 Section 6- Blue 0-255: 0-100% CH23 Section 7- Red 0-255: 0-100% CH24 Section 7 Green 0-255: 0-100% CH25 Section 7 Blue 0-255: 0-100% CH26 Section 8- Red 0-255: 0-100% CH27 Section 8- Green 0-255: 0-100% CH28 Section 8-Blue 0-255: 0-100% www.flash-butrym.pl...
-
Page 8: Wprowadzenie
Stopień ochrony IP: IP34 Rodzaj obudowy: ABS Chłodzenie: Pasywne Wysokość [cm]: 8 Szerokość [cm]: 108 Głębokość [cm]: 6 Waga [kg]: 1,4 Waga z opakowaniem [kg]: 1,8 W zestawie: kabel zasilający www.flash-butrym.pl... -
Page 9: Instalacja
UWAGA! W przypadku uszkodzenia przewodu nie należy dokonywać samodzielnej naprawy. Wymiana lub naprawa może być wykonana jedynie w serwisie producenta lub przez osobę z odpowiednimi uprawnieniami. www.flash-butrym.pl... -
Page 10: Instrukcja Użytkowania
Tryb 3CH- Ustaw adres DMX Tryb 7CH- Ustaw adres DMX Tryb 28CH- Ustaw adres DMX Zmiana skokowa- Ustaw prędkość Zmiana pulsacyjna, zmiana stopniowa- Ustaw prędkość Efekt chase- Ustaw prędkość Tryb sterowania dźwiękiem Tryb strobe- Ustaw prędkość Czerwony Zielony Niebieski www.flash-butrym.pl... -
Page 11: Lista Kanałów Dmx
CH 3 Makro 160-199: Efekt chase 200-239: Zmiana skokowa, zmiana stopniowa, zmiana pulsacyjna, zmiana biegowa 240-255: Sterowanie dźwiękiem CH 4 Prędkość makro 0-255: Wolno-szybko CH 5 Czerwony 0-255: 0-100% CH 6 Zielony 0-255: 0-100% CH 7 Niebieski 0-255: 0-100% www.flash-butrym.pl... - Page 12 Sekcja 6- Niebieski 0-255: 0-100% CH23 Sekcja 7- Czerwony 0-255: 0-100% CH24 Sekcja 7- Zielony 0-255: 0-100% CH25 Sekcja 7- Niebieski 0-255: 0-100% CH26 Sekcja 8- Czerwony 0-255: 0-100% CH27 Sekcja 8- Zielony 0-255: 0-100% CH28 Sekcja 8- Niebieski 0-255: 0-100% www.flash-butrym.pl...
