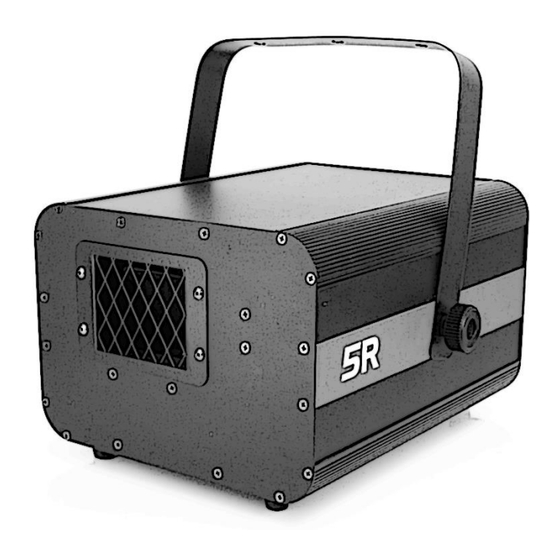

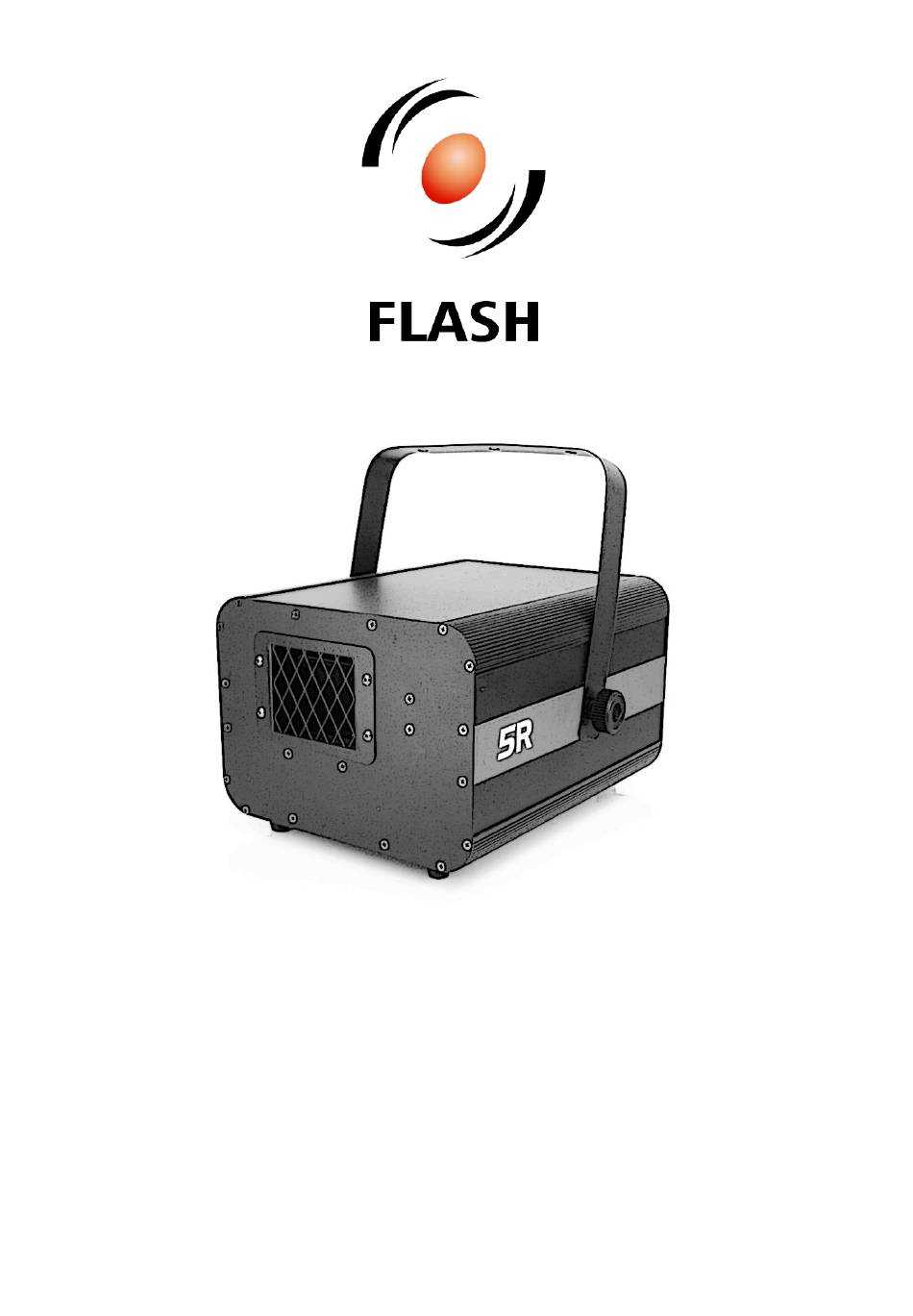

- Page 1 5R LASER GUN F7000720 USER MANUAL / INSTRUKCJA OBSŁUGI...
-
Page 2: Table Of Contents
5R LASER GUN F7000720 Table of contents Introduction ..............................2 Safety information ............................2 Product information ............................2 Specification ..............................2 Installation ................................ 3 Connections ..............................3 Connecting DMX signal..........................3 Voltage specification ..........................3 Connecting power supply ........................3 Operation manual ............................ -
Page 3: Introduction
INTRODUCTION Thank you for purchasing 5R LASER GUN. For safety reasons and to ensure the trouble-free operation, carefully read the instructions. SAFETY INFORMATION Installation should be done by qualified personnel in order to minimize the risk of accidental electric shock Disconnect the power supply before installation. -
Page 4: Installation
5R LASER GUN F7000720 INSTALLATION After removing the packaging, check if the device was not damaged during transport. Before connecting to the mains, make sure that the device is securely mounted. The manufacturer is not responsible for damage caused by unstable mounting. -
Page 5: Operation Manual
Perform mode 8 Sound control Master auto run Perform mode 1 Perform mode 2 Perform mode 3 Perform mode 4 Perform mode 5 Perform mode 6 Perform mode 7 Perform mode 8 Master sound control Slave run Language settings Chinese English www.flash-butrym.pl... - Page 6 5R LASER GUN F7000720 Advanced setup Pan reverse Tilt reverse Display reverse Reset motor Factory set Home position set Password Code = 018 .=000 Tilt .=000 Off-center mirror .=000 Color .=000 Gobo .=000 Strobe .=000 Prism .=000 Mic sensitive .=000...
-
Page 7: Dmx Channel List
035-059: Pattern Macro 2 060-084: Pattern Macro 3 085-109: Pattern Macro 4 CH 5 Macro 110-134: Pattern Macro 5 135-159: Pattern Macro 6 160-184: Pattern Macro 7 185-209: Pattern Macro 8 210-234: Pattern Macro 9 235-255: Pattern Macro 10 www.flash-butrym.pl... - Page 8 5R LASER GUN F7000720 000-009: No function 010-125: Forward – fast to slow CH 6 Pattern rotarion 126-141: No function 142-245: Backward – slow to fast 246-255: No function 000-009: No function 010-120: Horizontal – fast to slow CH 7...
- Page 9 009-034: Pattern Macro 1 035-059: Pattern Macro 2 060-084: Pattern Macro 3 085-109: Pattern Macro 4 CH 9 Macro 110-134: Pattern Macro 5 135-159: Pattern Macro 6 160-184: Pattern Macro 7 185-209: Pattern Macro 8 210-234: Pattern Macro 9 www.flash-butrym.pl...
- Page 10 5R LASER GUN F7000720 235-255: Pattern Macro 10 000-009: No function 010-125: Forward – fast to slow CH 10 Pattern rotarion 126-141: No function 142-245: Backward – slow to fast 246-255: No function 000-009: No function 010-120: Horizontal – fast to slow...
-
Page 11: Wprowadzenie
WPROWADZENIE Dziękujemy za zakup urządzenia 5R LASER GUN. Ze względów bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją. ZASADY BEZPIECZEŃSTWA Instalacja powinna być przeprowadzana przez wykwalifikowany personel, aby zminimalizować ryzyko przypadkowego porażenia prądem Przed instalacją należy odłączyć urządzenie od sieci Przed podłączeniem urządzenia do sieci energetycznej należy sprawdzić, czy nie jest ono... -
Page 12: Instalacja
5R LASER GUN F7000720 INSTALACJA Po wyjęciu urządzenia z opakowania należy sprawdzić czy nie zostało ono uszkodzone podczas transportu. Przed podłączeniem do sieci elektrycznej należy upewnić się, że urządzenie zamocowane jest stabilnie. Producent nie ponosi odpowiedzialności za uszkodzenia spowodowane niestabilnym zamocowaniem urządzenia. -
Page 13: Instrukcja Użytkowania
Sterowanie dźwiękiem Tryb automatyczny Program 1 - Master Program 2 Program 3 Program 4 Program 5 Program 6 Program 7 Program 8 Sterowanie dźwiękiem – Master Tryb Slave Ustawienia języka Chiński Angielski Ustawienia Odwrócenie Pan zaawansowane Odwrócenie Tilt Odwrócenie wyświetlacza www.flash-butrym.pl... - Page 14 5R LASER GUN F7000720 Reset silników Ustawienia fabryczne Ustawienia pozycji Hasło Code = 018 początkowej .=000 Tilt .=000 Nachylenie lustra .=000 Kolor .=000 Gobo .=000 Strobo .=000 Pryzmat .=000 Czyłość .=000 mikrofonu Ustawienia Aktualny czas sysytemowe Całkowity czas Tryb pracy Wersja oprogramowania Sterowanie ręczne...
-
Page 15: Lista Kanałów Dmx
035-059: Pattern Macro 2 060-084: Pattern Macro 3 085-109: Pattern Macro 4 CH 5 Macro 110-134: Pattern Macro 5 135-159: Pattern Macro 6 160-184: Pattern Macro 7 185-209: Pattern Macro 8 210-234: Pattern Macro 9 235-255: Pattern Macro 10 www.flash-butrym.pl... - Page 16 5R LASER GUN F7000720 000-009: Brak funkcji 010-125: W przód (szybko-wolno) CH 6 Pattern - obrót 126-141: Brak funkcji 142-245: W tył (wolno-szybko) 246-255: Brak funkcji 000-009: Brak funkcji 010-120: Poziomo (szybko-wolno) CH 7 Pattern - obrót 121-123: Brak funkcji...
- Page 17 009-034: Pattern Macro 1 035-059: Pattern Macro 2 060-084: Pattern Macro 3 085-109: Pattern Macro 4 CH 9 Macro 110-134: Pattern Macro 5 135-159: Pattern Macro 6 160-184: Pattern Macro 7 185-209: Pattern Macro 8 210-234: Pattern Macro 9 www.flash-butrym.pl...
- Page 18 5R LASER GUN F7000720 235-255: Pattern Macro 10 000-009: Brak funkcji 010-125: W przód (szybko-wolno) CH 10 Pattern - obrót 126-141: Brak funkcji 142-245: W tył (wolno-szybko) 246-255: Brak funkcji 000-009: Brak funkcji 010-120: Poziomo (szybko-wolno) CH 11 Pattern - obrót...
