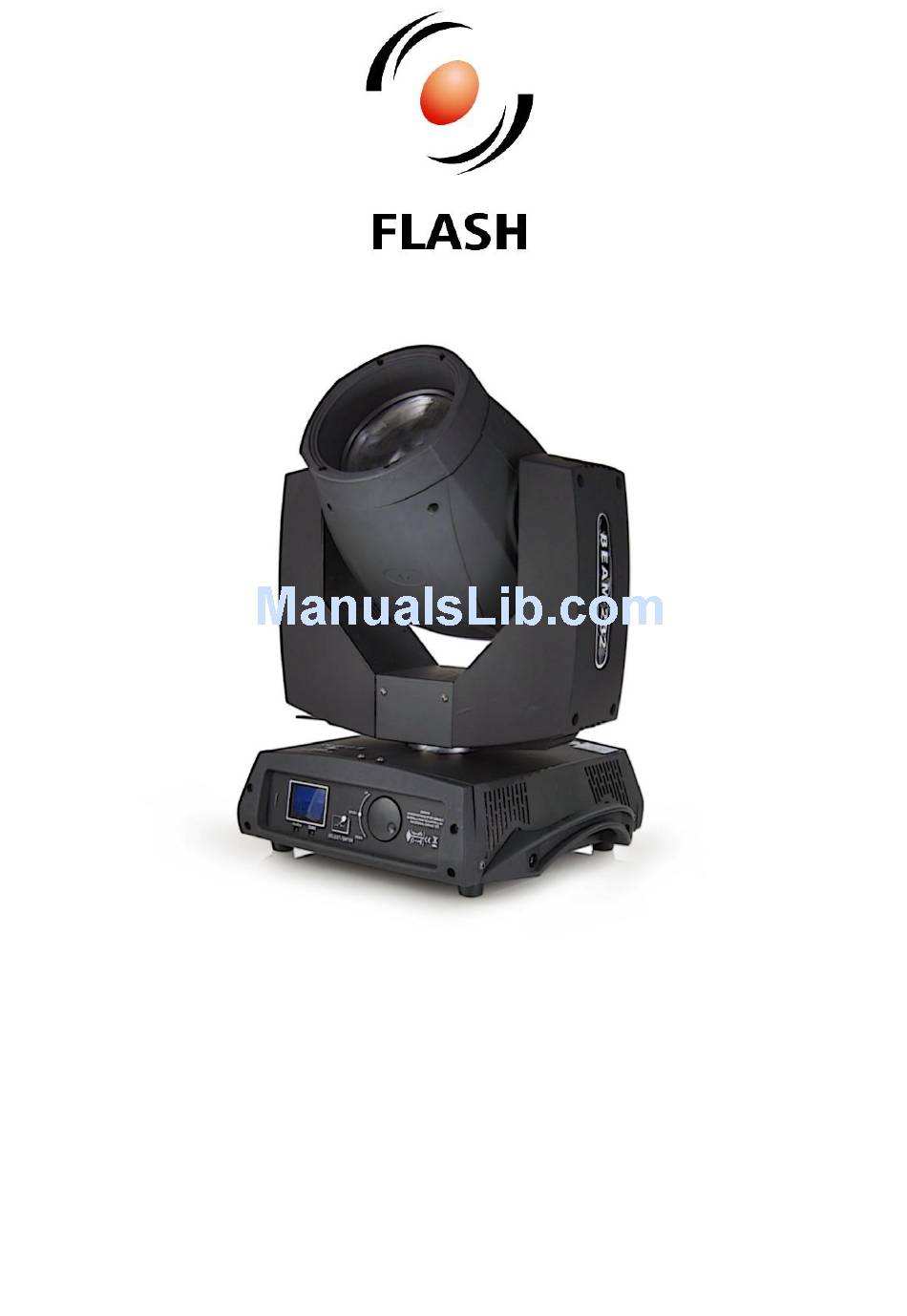

  • Page 1 Moving Head FL-232 BEAM 7R F1000083 USER MANUAL...

  • Page 2: Table Of Contents

    Moving Head FL-232 BEAM 7R F1000083 Table of Contents Introduction ..............................2 Safety information ............................2 Product information ............................2 Features ............................... 2 Specification ..............................2 Installation ................................ 3 Connections ..............................3 Connecting DMX signal..........................4 Voltage specification ..........................4 Connecting power supply ........................

  • Page 3: Introduction

    INTRODUCTION Thank you for purchasing Moving Head FL-232 BEAM 7R. For safety reasons and to ensure the trouble-free operation, carefully read the instructions. SAFETY INFORMATION CAUTION ! Avoid looking directly into the light source (meant especially for epileptics)! CAUTION ! Keep away from fire! Before connecting the unit to the mains, make sure it is not damaged mechanically.

  • Page 4: Installation

    Moving Head FL-232 BEAM 7R F1000083  Voltage frequency: 50/60Hz  Lamp type: 7R  Display: LCD Matrix  Color: Color wheel - 14 colors + white  ZOOM: No  Beam angle (min): 1°  Beam angle (max): 1°...

  • Page 5: Connecting Dmx Signal

    The device must be operated by qualified personnel. Make sure that the power grid supply parameters are consistent with device parameters and limitations are not exceeded. CAUTION! In the case of cable damage do not attempt to repair. Replacement or repair can be made only on the manufacturer or by a person with appropriate permissions. www.flash-butrym.pl...

  • Page 6: Operation Manual

    Moving Head FL-232 BEAM 7R F1000083 OPERATION MANUAL DMX channel list 16CH mode (Smal) Channel Function Effect 0: White 5: White + red 9: Red 13: Red + orange 18: Orange 22: Orange + aquamarine 26: Aquamarine 30: Aquamarine + light orange...
  • Page 7 0-255: Tilt rotation 0°-280° CH 13 Tilt fine 0-255: Tilt rotation fine CH 14 Empty 0-255: No function 0-127: No function CH 15 Reset 128-255: Reset 0-25: No function CH 16 Lamp on / off 26-100: Lamp off 101-255: Lamp on www.flash-butrym.pl...
  • Page 8 Moving Head FL-232 BEAM 7R F1000083 17CH mode (Stan) Channel Function Effect 0: White 5: White + red 9: Red 13: Red + orange 18: Orange 22: Orange + aquamarine 26: Aquamarine 30: Aquamarine + light orange 35: Light orange...
  • Page 9 Empty 0-255: No function 0-127: No function CH 15 Reset 128-255: Reset 0-25: No function CH 16 Lamp on / off 26-100: Lamp off 101-255: Lamp on 0-5: Fastest CH 17 Pan / Tilt speed 6-250: Fast-slow 251-255: Fastest www.flash-butrym.pl...
  • Page 10 Moving Head FL-232 BEAM 7R F1000083 20CH mode (Defe) Channel Function Effect 0: White 5: White + red 9: Red 13: Red + orange 18: Orange 22: Orange + aquamarine 26: Aquamarine 30: Aquamarine + light orange 35: Light orange...
  • Page 11 101-255: Lamp on 0-5: Fastest CH 17 Pan / Tilt speed 6-250: Fast-slow 251-255: Fastest Color wheel CH 18 0-255: Fast-slow index speed Prism, Frost CH 19 0-255: Fast-slow on/off speed Gobo wheel CH 20 0-255: Fast-slow index speed www.flash-butrym.pl...

  • Page 12: Wprowadzenie

    Moving Head FL-232 BEAM 7R F1000083 WPROWADZENIE Dziękujemy za zakup urządzenia GŁOWICA RUCHOMA FL-232 BEAM 7R. Ze względów bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją. ZASADY BEZPIECZEŃSTWA UWAGA! Unikać patrzenia bezpośrednio w kierunku źródła światła (dotyczy szczególnie osób chorych na epilepsję)!

  • Page 13: Specyfikacja

    Rodzaj obudowy: ABS  Chłodzenie: Aktywne  Wysokość [cm]: 51  Szerokość [cm]: 40  Głębokość [cm]: 32  Waga [kg]: 17,2  Waga z opakowaniem [kg]: 19  W zestawie: Kabel zasilający, kabel zasilający OUT, uchwyt montażowy x2 www.flash-butrym.pl...

  • Page 14: Instalacja

    Moving Head FL-232 BEAM 7R F1000083 INSTALACJA Po wyjęciu urządzenia z opakowania należy sprawdzić czy nie zostało ono uszkodzone podczas transportu. Przed podłączeniem do sieci elektrycznej należy upewnić się, że urządzenie zamocowane jest stabilnie. Producent nie ponosi odpowiedzialności za uszkodzenia spowodowane niestabilnym zamocowaniem urządzenia.

  • Page 15: Podłączanie Zasilania

    UWAGA! W przypadku uszkodzenia przewodu nie należy dokonywać samodzielnej naprawy. Wymiana lub naprawa może być wykonana jedynie w serwisie producenta lub przez osobę z odpowiednimi uprawnieniami. www.flash-butrym.pl...

  • Page 16: Lista Kanałów Dmx

    Moving Head FL-232 BEAM 7R F1000083 LISTA KANAŁÓW DMX Tryb 16CH (Smal) Channel Function Effect 0: Biały 5: Biały + czerwony 9: Czerwony 13: Czerwony + pomarańczowy 18: Pomarańczowy 22: Pomarańczowy + akwamaryna 26: Akwamaryna 30: Akwamaryna + jasny pomarańczowy 35: Jasny pomarańczowy...
  • Page 17 0-255: Obrót w osi Y: 0°-280° CH 13 Tilt fine 0-255: Ustawienie precyzyjne CH 14 Pusty 0-255: Brak funkcji 0-127: Brak funkcji CH 15 Reset 128-255: Reset 0-25: Brak funkcji CH 16 Lampa 26-100: Wyłączenie lampy 101-255: Włączenie lampy www.flash-butrym.pl...
  • Page 18 Moving Head FL-232 BEAM 7R F1000083 Tryb 17CH (Stan) Channel Function Effect 0: Biały 5: Biały + czerwony 9: Czerwony 13: Czerwony + pomarańczowy 18: Pomarańczowy 22: Pomarańczowy + akwamaryna 26: Akwamaryna 30: Akwamaryna + jasny pomarańczowy 35: Jasny pomarańczowy 39: Jasny pomarańczowy + zimny Biały...
  • Page 19 CH 14 Empty 0-255: No function 0-127: Brak funkcji CH 15 Reset 128-255: Reset 0-25: Brak funkcji CH 16 Lampa 26-100: Wyłączenie lampy 101-255: Włączenie lampy 0-5: Szybko CH 17 Prędkość obrotu Pan / Tilt 6-250: Szybko-wolno 251-255: Szybko www.flash-butrym.pl...
  • Page 20 Moving Head FL-232 BEAM 7R F1000083 Tryb 20CH (Defe) Channel Function Effect 0: Biały 5: Biały + czerwony 9: Czerwony 13: Czerwony + pomarańczowy 18: Pomarańczowy 22: Pomarańczowy + akwamaryna 26: Akwamaryna 30: Akwamaryna + jasny pomarańczowy 35: Jasny pomarańczowy 39: Jasny pomarańczowy + zimny Biały...
  • Page 21 0-5: Szybko CH 17 Prędkość obrotu Pan / Tilt 6-250: Szybko-wolno 251-255: Szybko CH 18 Prędkość obrotu tarczy kolorów 0-255: Szybko-wolno Prędkość wł/wył filtra Frost CH 19 0-255: Szybko-wolno i Pryzmatu CH 20 Prędkość obrotu tarczy GOBO 0-255: Szybko-wolno www.flash-butrym.pl...
