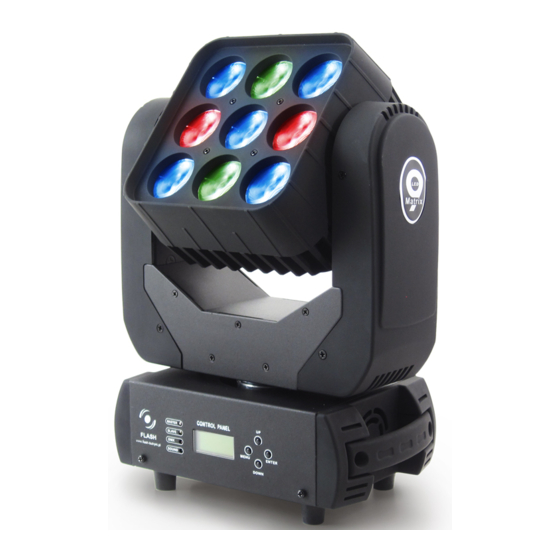

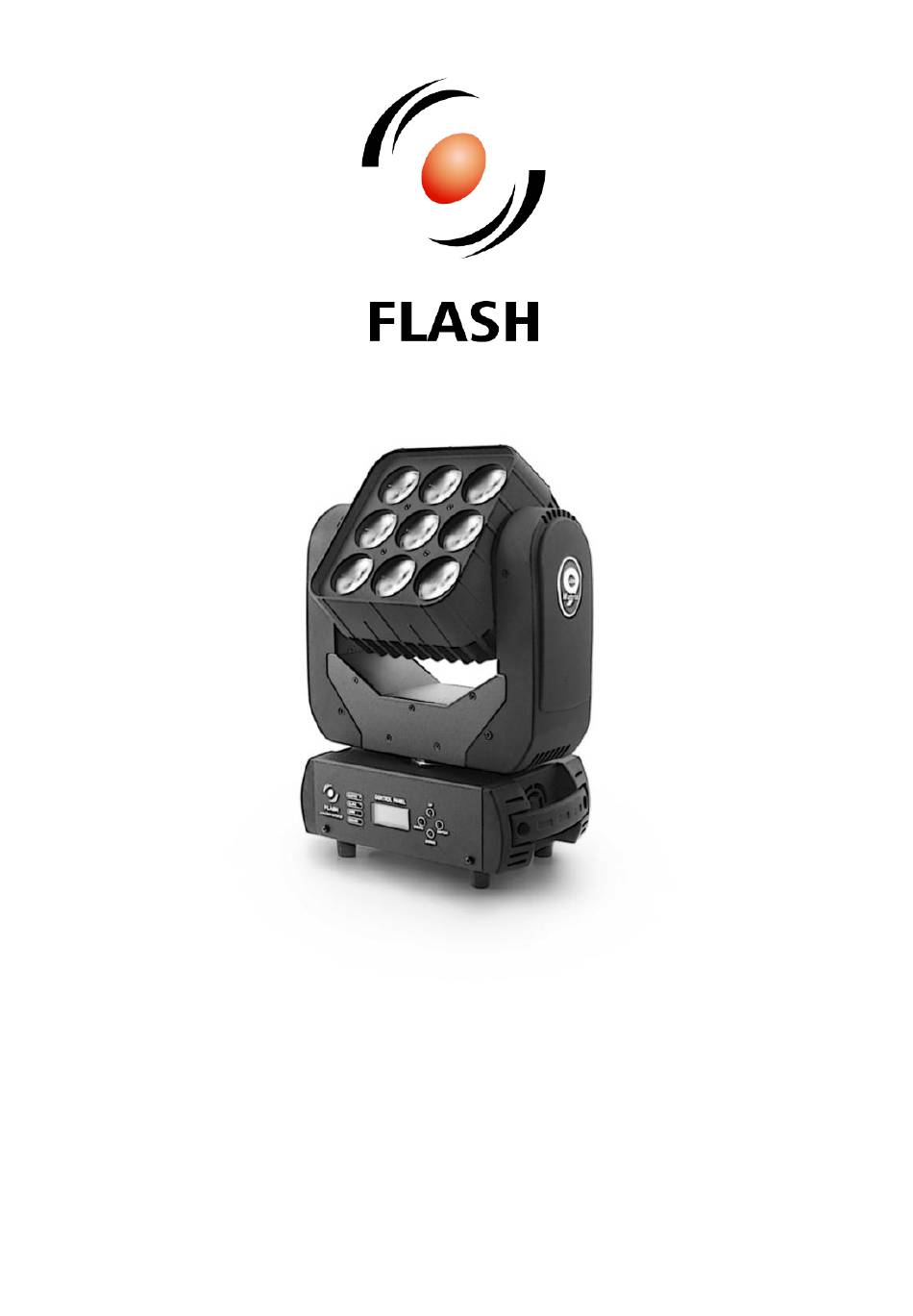

- Page 1 LED MATRIX MOVING HEAD 9x12 4in1 RGBW F7000686 USER MANUAL / INSTRUKCJA OBSŁUGI...
-
Page 2: Table Of Contents
LED MATRIX MOVING HEAD 9x12 4in1 RGBW F7000686 Table of contents Introduction ..............................2 Safety information ............................2 Product information ............................2 Specification ..............................2 Installation ................................ 3 Connections ..............................3 Connecting DMX signal..........................3 Voltage specification ..........................3 Connecting power supply ........................3 Operation manual ............................ -
Page 3: Introduction
AC OUT: powerCON DMX IN: XLR - 3 pin DMX OUT: XLR - 3 pin Housing made: Aluminium Cooling: Active Height [cm]: 38,9 Width [cm]: 26,5 Depth [cm]: 14,9 Weight [kg]: 6,2 www.flash-butrym.pl... -
Page 4: Installation
LED MATRIX MOVING HEAD 9x12 4in1 RGBW F7000686 INSTALLATION After removing the packaging, check if the device was not damaged during transport. Before connecting to the mains, make sure that the device is securely mounted. The manufacturer is not responsible for damage caused by unstable mounting. -
Page 5: Operation Manual
Voice control mode Sound Mode The acoustic sensitivity Sound Sense 0-100 The X axis reverse Pan Inverse The Y axis reverse Tilt Inverse LED backlight mode Back LCD Light The White Balance mode White Balance Red 0-255 Green 0-255 www.flash-butrym.pl... -
Page 6: Dmx Channel List
LED MATRIX MOVING HEAD 9x12 4in1 RGBW F7000686 Blue 0-255 Automatic detection mode Fixture Test Test The Default Settings: Pro defaults Defaults Confirm? Yes Auto defaults Confirm? No Reset Fixture Reset DMX channel list 1CH mode Channel Function Effect 000-007: Blackout... - Page 7 CH 14 White 000-255: 0%-100% CH 15-46 RGBW: LED 2 – LED 9 000-255: 0%-100% 000-007: Normal 008-127: Color 1-32 CH 47 Color 128-191: Color macro 1-16 192-255: Color fade 1-16 CH 48 Color macro speed 000-255: Slow to fast www.flash-butrym.pl...
-
Page 8: Wprowadzenie
LED MATRIX MOVING HEAD 9x12 4in1 RGBW F7000686 WPROWADZENIE Dziękujemy za zakup urządzenia LED MATRIX Głowica ruchoma 9x12W 4w1 RGBW. Ze względów bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją. ZASADY BEZPIECZEŃSTWA Instalacja powinna być przeprowadzana przez wykwalifikowany personel, aby zminimalizować... -
Page 9: Instalacja
DMX 512 Sterownik DMX Specyfikacja zasilania Napięcie zasilania Pobór mocy Częstotliwość zasilania 90~260V 140W 50/60Hz Podłączanie zasilania Połączenie odbywa się przy użyciu przewodu zakończonego z jednej strony wtyczką sieci elektrycznej i wtyczką typu powerCON z drugiej strony (w zestawie). www.flash-butrym.pl... -
Page 10: Instrukcja Użytkowania
LED MATRIX MOVING HEAD 9x12 4in1 RGBW F7000686 Urządzenie musi być obsługiwane przez wykwalifikowany personel. Należy upewnić się, że parametry zasilania sieci energetycznej są zgodne z parametrami urządzenia i nie zostają przekroczone ograniczenia dotyczące poboru energii elektrycznej z sieci. UWAGA! W przypadku uszkodzenia przewodu nie należy dokonywać... -
Page 11: Lista Kanałów Dmx
210-239: Brak funkcji 240-255: Samodzielny CH 9 Dimmer 000-255: 0%-100% 000-015: Brak funkcji 016-131: Strobo: wolno-szybko 132-139: Brak funkcji 140-181: Szybkie wyłączenie, wolne włączenie CH 10 Strobo 182-189: Brak funkcji 190-231: Szybkie włączenie, wolne wyłączenie 232-239: Brak funkcji 240-247: Losowe strobo www.flash-butrym.pl... - Page 12 LED MATRIX MOVING HEAD 9x12 4in1 RGBW F7000686 248-255: Brak funkcji CH 11 Czerwony 000-255: 0%-100% CH 12 Zielony 000-255: 0%-100% CH 13 Niebieski 000-255: 0%-100% CH 14 Biały 000-255: 0%-100% 000-007: Brak funkcji 008-127: Kolor 1-32 CH 15 Kolor 128-191: Macro –...
