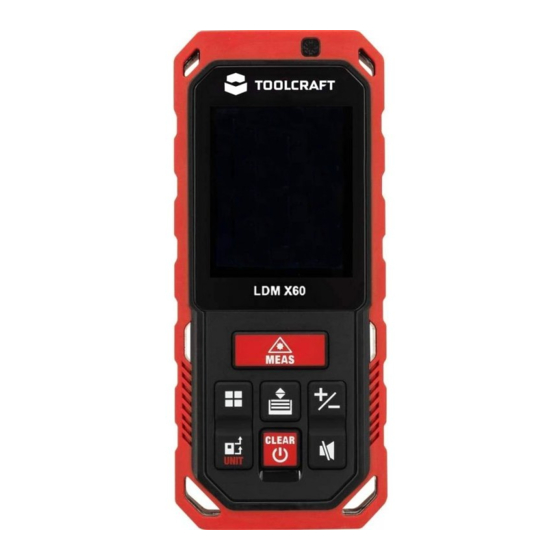

- Page 1 Bedienungsanleitung Laser- Entferungsmesser LDM X60 Best.-Nr. 2247981 Seite 2 - 26 Operating Instructions Laser Rangefinder LDM X60 Item No. 2247981 Page 27 - 51...
-
Page 2: Table Of Contents
Inhaltsverzeichnis Seite 1. Einführung ..............4 2. Symbol-Erklärung ............5 3. Bestimmungsgemäße Verwendung ......5 4. Lieferumfang ..............6 5. Merkmale und Funktionen ..........6 6. Sicherheitshinweise ............7 a) Allgemein ..............7 b) Laser ............... 8 c) Batterien/Akkus ............. 10 7. - Page 3 22. Gespeicherte Messwerte abrufen ......22 23. Tipps und Hinweise ............ 23 24. Fehlerhilfe ..............23 25. Pflege und Reinigung ..........24 26. Entsorgung ..............25 a) Produkt ..............25 b) Batterien/Akkus ............. 25 27. Technische Daten ............26...
-
Page 4: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. -
Page 5: Symbol-Erklärung
2. Symbol-Erklärung Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch einen elektrischen Schlag. Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind. -
Page 6: Lieferumfang
4. Lieferumfang • Laser-Entfernungsmesser • USB-Ladekabel • Aufbewahrungstasche • Handschlaufe • 3 x Akku (NiMH, 900 mAh) • Bedienungsanleitung Aktuelle Bedienungsanleitungen Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite. -
Page 7: Sicherheitshinweise
6. Sicherheitshinweise Lesen Sie sich die Bedienungsanleitung aufmerksam durch beachten insbesondere Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie. -
Page 8: B) Laser
- erheblichen Transportbelastungen ausgesetzt wurde. • Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird. • Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben. •... - Page 9 • Wenn Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf ist sofort aus dem Strahl zu bewegen. • Sollten Ihre Augen durch Laserstrahlung irritiert worden sein, führen Sie auf keinen Fall mehr sicherheitsrelevante Tätigkeiten, wie z.B.
-
Page 10: C) Batterien/Akkus
c) Batterien/Akkus • Achten Sie beim Einlegen der Batterien/Akkus auf die richtige Polung. • Entfernen Sie die Batterien/Akkus, wenn Sie das Gerät längere Zeit nicht verwenden, um Beschädigungen durch Auslaufen zu vermeiden. Auslaufende oder beschädigte Batterien/Akkus können bei Hautkontakt Säureverätzungen hervorrufen. -
Page 11: Bedienelemente
7. Bedienelemente... -
Page 12: Display-Elemente
Messsensor Ein-/Ausschalter, Taste CLEAR Laseraustritt Taste UNIT Display 10 Funktionstaste Taste MEAS 11 Batteriefachdeckel Speichertaste 12 Stativgewinde Taste +/- 13 Ladeanschluss Stummschalttaste 14 Öse für Handschlaufe 8. Display-Elemente Batteriezustand Einheit Entfernungsmessung G Messwert C Funktion H Addition / Subtraktion D Winkel / Speicherplatz Messreferenz Speichersymbol Laser-Indikator... -
Page 13: Batterien/Akkus Einlegen
9. Batterien/Akkus einlegen Im Lieferumfang sind 3 Akkus enthalten. Das Produkt kann aber auch mit herkömmlichen Batterien betrieben werden. Verwenden Sie niemals Akkus und herkömmliche Batterien gleichzeitig. • Schieben Sie den Batteriefachverschluss nach unten. • Entnehmen Sie den Batteriefachdeckel. Falls Schwierigkeiten haben, Batteriefachabdeckung... -
Page 14: Akkus Aufladen
• Stellen Sie sicher, dass der Dichtungsring auf der Innenseite des Batteriefachdeckels korrekt installiert ist. • Setzen Sie den Batteriefachdeckel ein. • Schieben Sie den Batteriefachverschluss nach oben. Ersetzen Batterien bzw. laden die Akkus auf, sobald alle Segmente der Batteriezustandsanzeige erloschen sind. 10. -
Page 15: Gerät Ein-/Ausschalten
11. Gerät ein-/ausschalten • Halten Sie den Ein-/Ausschalter ca. 1 Sekunde gedrückt, um das Gerät einzuschalten. Der Ziellaser ist sofort aktiviert. • Drücken Sie kurz den Ein-/Ausschalter, um den Ziellaser zu deaktivieren. • Halten Sie den Ein-/Ausschalter ca. 1 Sekunde gedrückt, um das Gerät wieder auszuschalten. -
Page 16: C) Einheit
Ausgangspunkt: Vorderseite c) Einheit Halten Sie die Taste UNIT ca. 1 Sekunde gedrückt, um die Einheit zu ändern. Folgende Einheiten stehen zur Auswahl: • m = Meter • ft = Fuß • in = Zoll • ---‘--‘‘ = Fuß/Zoll 13. Messungen durchführen Messungen können nur durchgeführt werden, wenn der Ziellaser aktiviert ist. -
Page 17: Kontinuierliche Messung
15. Kontinuierliche Messung • Halten Sie die Taste MEAS für ca. zwei Sekunden gedrückt, um in den Modus für die kontinuierliche Messung zu wechseln. • Der Ziellaser wird aktiviert. Die Entfernung wird nun kontinuierlich gemessen. • Auf dem Display werden der maximale, der minimale und der zuletzt registrierte Messwert des Messvorgangs angezeigt. -
Page 18: Volumenmessung
Erste Strecke Zweite Strecke Flächenumfang Fläche 18. Volumenmessung • Drücken Sie die Funktionstaste, bis der Indikator Display erscheint. • Messen Sie die zwei Seitenlängen und die Höhe des Raumes. • Das Gerät multipliziert die Messwerte automatisch. Erste Strecke Zweite Strecke Dritte Strecke Volumen 19. -
Page 19: A) Mit Zwei Referenzpunkten
a) Mit zwei Referenzpunkten • Drücken Sie die Funktionstaste, bis der Indikator Display erscheint. • Messen Sie nun die beiden notwendigen Strecken. Beziehen Sie sich bei der Reihenfolge auf die folgende Abbildung. • Die Höhe wird automatisch berechnet und erscheint in der unteren Zeile. -
Page 20: C) Mit Drei Referenzpunkten - Variante B
• Die Höhe wird automatisch berechnet und erscheint in der unteren Zeile. Erste Strecke Zweite Strecke Dritte Strecke Höhe c) Mit drei Referenzpunkten - Variante B • Drücken Sie die Funktionstaste, bis der Indikator Display erscheint. • Messen Sie nun die drei notwendigen Strecken. Beziehen Sie sich bei der Reihenfolge auf die folgende Abbildung. -
Page 21: Automatische Ebenenberechnung
Erste Strecke Zweite Strecke Dritte Strecke Teilhöhe 20. Automatische Ebenenberechnung • Drücken Sie die Funktionstaste, bis der Indikator Display erscheint. • Messen Sie nun die notwendige Strecke (siehe folgende Abbildung). θ • Das Resultat wird automatisch berechnet. Winkel Erste Strecke Vertikaler Abstand Horizontaler Abstand... -
Page 22: Automatische Höhenberechnung
21. Automatische Höhenberechnung • Drücken Sie die Funktionstaste, bis der Indikator Display erscheint. • Messen Sie nun die beiden notwendigen Strecken. Beziehen Sie sich bei der Reihenfolge auf die folgende Abbildung. θ • Die Höhe wird automatisch berechnet und erscheint in der unteren Zeile. -
Page 23: Tipps Und Hinweise
23. Tipps und Hinweise • Aufgrund von Lichtbrechung oder Sonneneinstrahlung kann es beim Außeneinsatz zu Messfehlern kommen. Führen Sie Messungen bei geeigneten Lichtverhältnissen durch. • Folgende Oberflächen können aufgrund ihrer physikalischen Eigenschaften Messergebnis verfälschen: - Transparente Oberflächen (z. B. Glas, Wasser) - Reflektierende Oberflächen (z. B. Glas, glänzendes Metall) - Poröse Oberflächen (z. B. Isolierstoffe) - Strukturierte Oberflächen (z. B. Rauputz, Naturstein) -
Page 24: Pflege Und Reinigung
Code Ursache Lösung Außerhalb des Halten Sie den Messbereichs Messbereich ein. Schalten Sie das Gerät aus und wieder ein. Falls nach mehreren Versuchen die Hardware-Fehler Fehlermeldung weiterhin angezeigt wird, wenden Sie sich an Ihren Händler. 25. Pflege und Reinigung Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt... -
Page 25: Entsorgung
26. Entsorgung a) Produkt Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt. b) Batterien/Akkus Sie als Endverbraucher sind gesetzlich (Batterie- verordnung) zur Rückgabe aller gebrauchten Batterien/Akkus verpflichtet; eine Entsorgung über... -
Page 26: Technische Daten
27. Technische Daten Spannungsversorgung ....3 x AAA-Batterie/Akku Messbereich* ........0,05 – 60,00 m Genauigkeit** ........±2 mm Genauigkeit der Winkelmessung ..±4 % Laserklasse ........2 Laser-Wellenlänge ......630 – 670 nm Laser-Ausgangsleistung ....<1 mW Ansprechzeit ........<0,5 s Ladedauer ........4 – 4,5 h Schutzart ........IP65 Stativgewinde .........6,35 mm (1/4“) Betriebsbedingungen ...... - Page 27 Table of contents Page 1. Introduction ..............29 2. Explanation of symbols ..........30 3. Intended use ............... 30 4. Delivery contents ............31 5. Features and functions ..........31 6. Safety instructions ............32 a) General information..........32 b) Laser ..............33 c) Batteries ..............
- Page 28 22. Recalling stored measured values ......47 23. Tips and notes ............48 24. Troubleshooting ............48 25. Care and cleaning ............49 26. Disposal ..............50 a) Product ..............50 b) Batteries ..............50 27. Technical data ............51...
-
Page 29: Introduction
1. Introduction Dear customer, Thank you for purchasing this product. This product complies with statutory national and European requirements. To maintain this condition and to ensure safe operation, the user should always follow the instructions in this manual. These operating instructions are part of this product. -
Page 30: Explanation Of Symbols
2. Explanation of symbols The symbol with the lightning in the triangle indicates that there is a risk to your health, e.g. due to an electric shock. The icon with an exclamation mark in a triangle is used to highlight important information in these operating instructions. -
Page 31: Delivery Contents
4. Delivery contents • Laser rangefinder • USB charging cable • Storage pouch • Hand strap • 3x rechargeable battery (NiMH, 900 mAh) • Operating Instructions Up-to-date operating instructions Download the latest operating instructions at www.conrad. com/downloads or scan the QR code on this page. Follow the instructions on the website. -
Page 32: Safety Instructions
6. Safety instructions Read the operating instructions and safety information carefully. If you do not follow the safety instructions and information on proper handling in this manual, we will assume no liability for any resulting personal injury or damage to property. Such cases will invalidate the warranty/guarantee. -
Page 33: B) Laser
• Always observe the safety and operating instructions of any other devices which are connected to the product. • Consult an expert when in doubt about the operation, safety or connection of the appliance. • Maintenance, modifications and repairs are to be performed exclusively by an expert or at a qualified shop. - Page 34 • Do not point the laser beam at mirrors or other reflective surfaces. The uncontrolled, reflected beam may strike people or animals. • Never open the device. Configuration or maintenance tasks must only be completed by a trained specialist who is familiar with the potential hazards. Improper maintenance work may result in dangerous laser radiation.
-
Page 35: C) Batteries
c) Batteries • Correct polarity must be observed while inserting the (rechargeable) batteries. • (Rechargeable) batteries should be removed from the device if it is not used for a long period of time to avoid damage through leaking. Leaking or damaged (rechargeable) batteries might cause acid burns when in contact with skin, therefore use suitable protective gloves to handle corrupted (rechargeable) batteries. -
Page 36: Product Overview
7. Product overview... -
Page 37: Display Elements
Measuring sensor On/off button, CLEAR button Laser aperture UNIT button Display 10 Function button MEAS button 11 Battery compartment Memory button cover +/- button 12 Tripod thread Mute button 13 Charging port 14 Eyelet for hand strap 8. Display elements Battery condition Unit Distance measurement... -
Page 38: Inserting (Rechargeable) Batteries
9. Inserting (rechargeable) batteries Delivery includes 3 rechargeable batteries. The product can also be operated with conventional batteries. Never use rechargeable batteries and conventional batteries simultaneously. • Slide the battery compartment cover down. • Remove the battery compartment cover. If you face difficulties to remove the battery compartment cover, you can do it by aid of tools (e.g. -
Page 39: Charging The Batteries
• Make sure that the sealing ring on the inside of the battery compartment cover is correctly installed. • Replace the battery compartment cover. • Slide the battery compartment cover upwards. Replace batteries or recharge the rechargeable batteries as soon as all segments of the battery status indicator have gone out. -
Page 40: Switch On/Off The Device
11. Switch on/off the device • Press and hold the on/off button approx. 1 second to turn on the product. The target laser is active immediately. • Briefly press the on/off button to deactivate the laser. • Press and hold the on/off button for approx. 1 second to turn the device off. -
Page 41: C) Unit
Starting point: Front c) Unit Press and hold the UNIT button for approx. 1 second to change the unit. The following units are available: • m = meters • ft = foot • in = inch • ---’--” = feet/inches 13. -
Page 42: Continuous Measurement
15. Continuous measurement • Press and hold the MEAS button for approx. two seconds to switch to continuous measurement mode. • The laser is activated. The distance is now measured continuously. • The display shows the maximum, minimum and the last registered measured value of the measurement process. -
Page 43: Volume Measurement
First line segment Second line segment Area circumference Area 18. Volume measurement • Press the function button until the indicator appears on the display. • Measure the two sides and the height of the room. • The device automatically multiplies the measured values. First line segment Second line segment Third line segment... -
Page 44: A) With Two Reference Points
a) With two reference points • Press the function button until the indicator appears on the display. • Now measure the two required line segments. Please see the following figure for the right order. • The height is calculated automatically and will appear in the bottom row. First line segment Second line segment Height... -
Page 45: C) With Three Reference Points - Variant B
• The height is calculated automatically and will appear in the bottom row. First line segment Second line segment Third line segment Height c) With three reference points - Variant B • Press the function button until the indicator appears on the display. -
Page 46: Automatic Level Calculation
First line segment Second line segment Third line segment Partial height 20. Automatic level calculation • Press the function key until the indicator appears on the display. • Now measure the necessary line segment (see the following figure). θ • The result is calculated automatically. Angle First line segment Vertical distance... -
Page 47: Automatic Height Calculation
21. Automatic height calculation • Press the function button until the indicator appears on the display. • Now measure the two required line segments. Please see the following figure for the right order. θ • The height is calculated automatically and will appear in the bottom row. Angle First line segment Second line segment... -
Page 48: Tips And Notes
23. Tips and notes • Measuring errors may occur when operating the product outdoors due to light refraction or sunlight. Perform measurements in suitable light conditions. • Due to their physical properties, the following surfaces may falsify the measurements: - Transparent surfaces (e.g. glass, water) - Reflective surfaces (e.g. glass, shiny metal) - Porous surfaces (e.g. -
Page 49: Care And Cleaning
Code Cause Solution Turn the device off and then on again. If after several Hardware error attempts the error message still appears, contact your retailer. 25. Care and cleaning Never use aggressive detergents, rubbing alcohol or other chemical solutions, as these may damage the housing or cause the product to malfunction. -
Page 50: Disposal
26. Disposal a) Product Electronic devices are recyclable waste and must not be placed in household waste. Always dispose of the product according to the relevant statutory regulations. Remove any inserted batteries and dispose of them separately from the product. b) Batteries You are required by law (Battery Directive) to return all used batteries. -
Page 51: Technical Data
27. Technical data Power supply ........3 x AAA battery/ rechargeable battery Measurement range* ......0.05 – 60.00 m Accuracy** ........±2 mm Angle measurement accuracy ..±4 % Laser class ........2 Laser wavelength ......630 – 670 nm Laser output power ......<1 mW Response time ........<0.5 s Charging time .........4 –... - Page 52 Dies ist eine Publikation der Conrad Electronic SE, Klaus- Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Daten-verarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
