Bedienungsanleitung

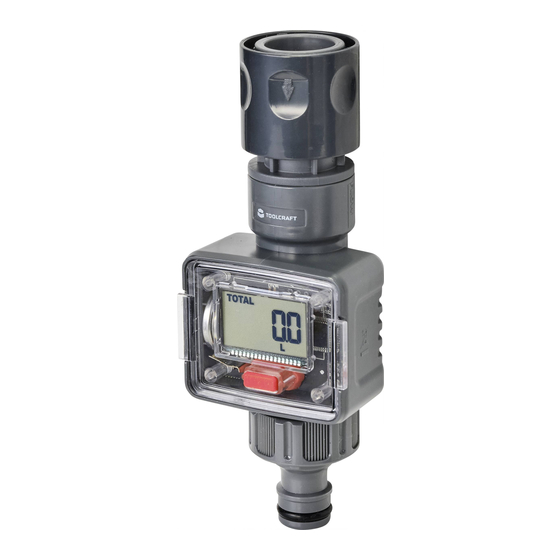

Wasser-Durchflussmesser
Best.-Nr. 2384650
Bestimmungsgemäße Verwendung
Mit dem Produkt kann die Wasser-Durchflussmenge z.B. einer Gartenpumpe oder Gartenbe-
wässerung gemessen und angezeigt werden. Als Messflüssigkeit ist nur klares, sauberes Süß-
wasser zulässig. Die Temperatur der Flüssigkeit darf maximal +38 °C betragen. Der Betrieb
erfolgt über eine Batterie vom Typ CR2032 (im Lieferumfang).
Aus Sicherheitsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie
das Produkt für andere Zwecke verwenden als zuvor beschrieben, kann es beschädigt werden.
Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie
den Wasser-Durchflussmesser nur zusammen mit der Bedienungsanleitung an dritte Personen
weiter.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle ent-
haltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten.
Lieferumfang
• Wasser-Durchflussmesser
• 1x Batterie CR2032
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads her-
unter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der
Webseite.
Symbol-Erklärung
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser
Bedienungsanleitung hin, die unbedingt zu beachten sind.
Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedie-
nung gegeben werden sollen.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und
die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung
nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sach-
schäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleis-
tung/Garantie.
a) Allgemein
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder
zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, star-
ken Erschütterungen, brennbaren Gasen, Dämpfen und Lösungsmitteln. Setzen
Sie das Produkt keiner mechanischen Beanspruchung aus.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.
• Als Förderflüssigkeit ist nur klares, sauberes Süßwasser (Temperatur max.
+38 °C) zulässig. Das Produkt ist nicht geeignet zur Mengenmessung von Trink-
wasser oder korrosiven/ätzenden, brennbaren oder explosiven Flüssigkeiten (z.B.
Benzin, Heizöl, Nitroverdünnung), Fetten, Ölen, Salzwasser oder Abwasser aus
Toilettenanlagen.
• Überprüfen Sie das Produkt vor jeder Inbetriebnahme auf Beschädigungen. Falls
Sie Beschädigungen feststellen, so darf das Produkt nicht in Betrieb genommen
werden.
• Am Betriebsort dürfen keine Umgebungstemperaturen um bzw. unter dem Gefrier-
punkt (<0 °C) auftreten. Dabei gefriert das Wasser in dem Produkt; das höhere
Volumen von Eis zerstört es. Lagern Sie das Produkt im Winter trocken und frost-
frei ein.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übri-
gen Geräte, die an dem Produkt angeschlossen werden.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beant-
wortet werden, wenden Sie sich an unseren technischen Kundendienst oder an
andere Fachleute.
b) Batteriehinweise
• Batterien gehören nicht in Kinderhände.
• Lassen Sie Batterien nicht offen herumliegen, es besteht die Gefahr, dass diese
von Kindern oder Haustieren verschluckt wird. Suchen Sie im Falle eines Verschlu-
ckens sofort einen Arzt auf, es besteht Lebensgefahr!
• Achten Sie beim Einlegen der Batterie auf die richtige Polung (Plus/+ und Minus/-
beachten).
• Batterien dürfen nicht kurzgeschlossen, geöffnet, zerlegt oder ins Feuer geworfen
werden. Es besteht Brand- und Explosionsgefahr!
• Herkömmliche nicht wiederaufladbare Batterien dürfen nicht aufgeladen werden,
Explosionsgefahr!
• Bei überalterten oder verbrauchten Batterien können chemische Flüssigkeiten
austreten, die das Produkt beschädigen. Entnehmen Sie deshalb bei längerem
Nichtgebrauch (z.B. bei Lagerung) die eingelegte Batterie.
• Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Ver-
ätzungen verursachen, benutzen Sie in diesem Fall geeignete Schutzhandschuhe.
• Aus Batterien auslaufende Flüssigkeiten sind chemisch sehr aggressiv. Gegen-
stände oder Oberflächen, die damit in Berührung kommen, können teils massiv be-
schädigt werden. Bewahren Sie Batterien deshalb an einer geeigneten Stelle auf.
• Für die umweltgerechte Entsorgung von Batterien beachten Sie das Kapitel „Ent-
sorgung".

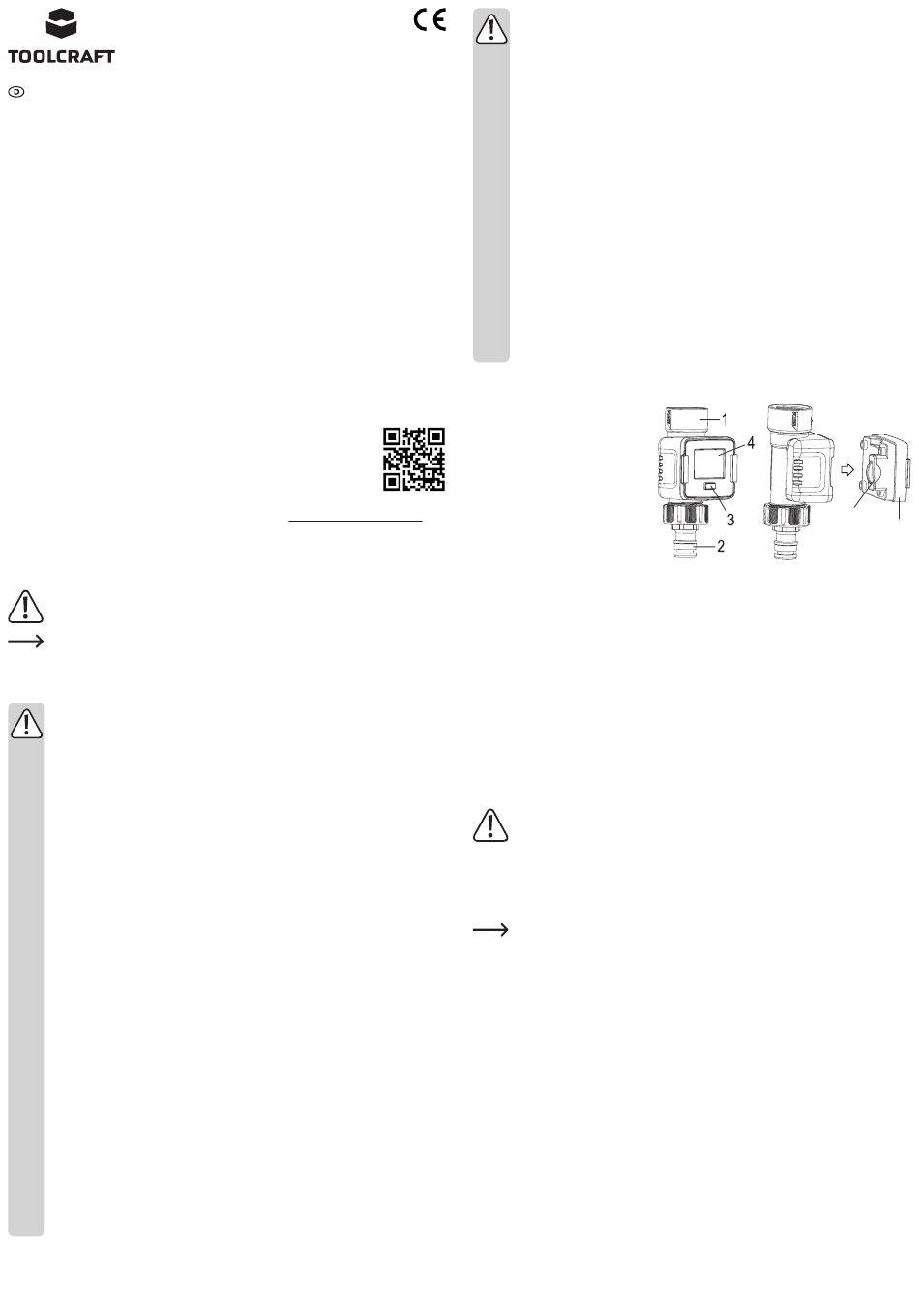

Bedienelemente
1 Eingang mit Schnellverschluss-
kupplung
2 Ausgang mit Schnellverschluss-
kupplung für Gartenschlauch
3 Bedientaste
4 Display
5 Messmodul
6 Gummistopfen für Batteriefach
Batterie einlegen, Batteriewechsel
• Ziehen Sie das Messmodul (5) aus dem Gehäuse.
• Entfernen Sie den Gummistopfen des Batteriefachs, ziehen Sie ihn heraus.
• Legen Sie eine Batterie vom Typ CR2032 polungsrichtig ein (Plus/+ und Minus/- beachten),
siehe Abbildung neben dem Batteriefach. Nach dem Einlegen der Batterie erscheinen kurz
alle Displaysegmente.
• Stecken Sie den Gummistopfen wieder in die Öffnung des Batteriefachs und schieben Sie
das Messmodul in richtiger Orientierung zurück ins Gehäuse.
• Ein Batteriewechsel ist erforderlich, wenn der Displaykontrast stark abnimmt bzw. unten links
im Display ein „Batterie leer"-Symbol erscheint oder sich der Wasser-Durchflussmesser nicht
mehr einschalten lässt.
Anschluss
Größere Schmutzpartikel können den Zählpropeller im Inneren des Wasser-Durch-
flussmessers blockieren oder zu Beschädigungen führen. Wenn Sie die Wassermen-
ge z.B. aus einem Brunnen oder einer Zisterne messen wollen, ist ggf. ein geeigneter
Vorfilter erforderlich.
• Falls noch nicht geschehen, so montieren Sie an Ihrem Garten-Wasserhahn (oder einer
kleinen Gartenpumpe) eine Schnellverschlusskupplung. Stecken Sie daran den Wasser-
Durchflussmesser mit dem Eingang (1) an, bis er einrastet.
Die Durchflussrichtung ist unbedingt zu beachten. Auf der Schnellverschlusskupplung
(1) ist ein Pfeilsymbol für die Durchflussrichtung zu finden.
• Am Ausgang (2) kann an der Schnellverschlusskupplung z.B. ein Gartenschlauch oder Be-
wässerungssystem angeschlossen werden.
6
5
