Summary of Contents for Gianneschi ACB 60

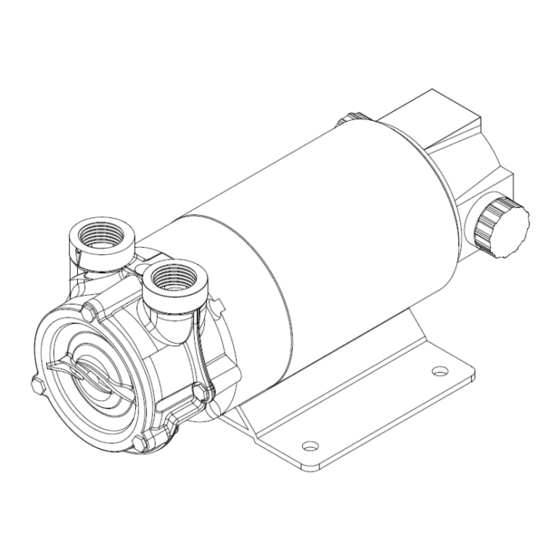

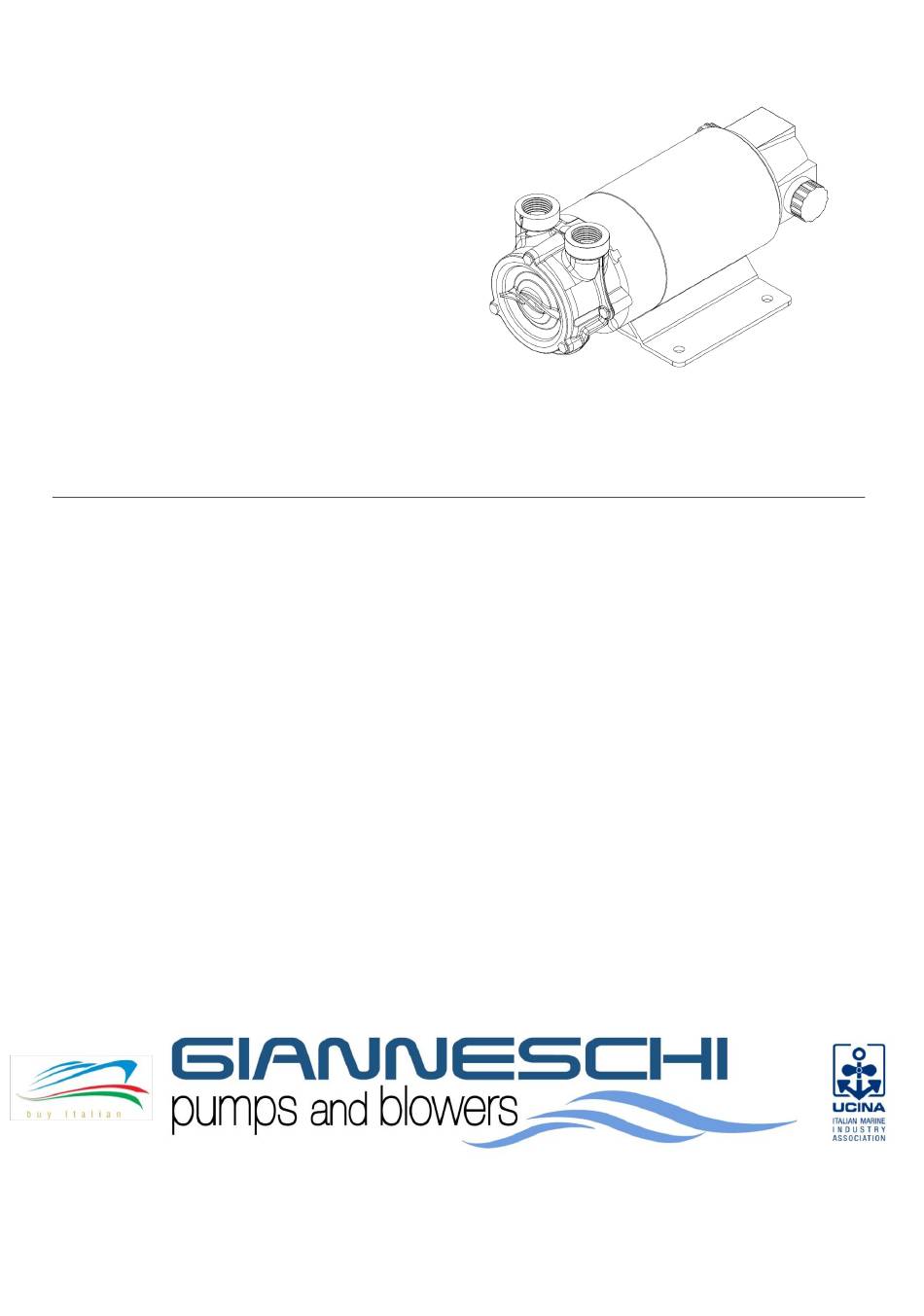

- Page 1 POMPE AUTOADESCANTI SELF-PRIMING ELECTRO PUMP ACB 61G/80/90 MANUALE OPERATIVO DELLE POMPE CENTRIFUGHE AUTOADESCANTISERIE: OPERATING MANUAL FOR CENTRIFUGAL SELF-PRIMING PUMPS SERIES: ACB 60 ACB 61G ACB 61RG ACB 80 ACB 90 Ed. 06/2011...
- Page 2 5 – INDICE: 1. PREMESSA 1.1 CONDIZIONE DI IMPIEGO 1.2 MOVIMENTAZIONE 1.3 CONTROLLI PRELIMINARI 1.4 SICUREZZA INSTALLAZIONE 2.1 COLLEGAMENTI ELETTRICI MESSA IN FUNZIONE 3.1 MANUTENZIONE 3.2 RICAMBI 3.3 DISEGNI ESPLOSI DIFETTI E RIMEDI INDEX: 1. INTRODUCTION 1.1 CONDITION OF USE 1.2 HANDLING 1.3 PRELIMINARY INSPECTION 1.4 SAFETY...
-
Page 3: Condizioni Di Impiego
Direttive delle legislazioni locali. Prima di installare le El/pompe è indispensabile leggere attentamente questo opuscolo: la Gianneschi Pumps and Blowers S.r.l. declina ogni responsabilità in caso di incidente dovuto a negligenza o alla mancata osservanza delle istruzioni qui descritte; declina altresì... -
Page 4: Controlli Preliminari
- Controllare che sulla pompa e sul suo eventuale equipaggiamento supplementare (per esempio serbatoi e tubetti di flussaggio, ecc.) non siano visibili segni di danneggiamento - in caso di danneggiamento avvisare immediatamente la Gianneschi Pumps and Blowers S.r.l. per verificare la funzionalità della pompa. -
Page 5: Installazione
2.0 INSTALLAZIONE L’installazione è un’operazione che può risultare difficoltosa; deve, pertanto, essere effettuata da personale competente. ATTENZIONE: durante l’installazione applicare tutte le disposizioni di sicurezza emanate dagli organi competenti del paese d’installazione e dettate dal buon senso. Posizionare l’elettropompa in un luogo asciutto e ben ventilato con temperatura non superiore a +40°C. -
Page 6: Collegamenti Elettrici
2.1 COLLEGAMENTI ELETTRICI Le elettropompe serie -ACB- vengono vendute pronte per essere collegate. E’ cura dell’installatore, che deve essere qualificato, collegarle in maniera conforme al paese d’installazione. Prima di effettuare i collegamenti, assicurarsi che non vi sia tensione ai capi di linea. -
Page 7: Manutenzione
Svitare le viti di fissaggio del corpo pompa al motore Estrarre il corpo pompa facendo attenzione a non graffiare l’albero motore 2) Versioni: ACB 60-80-90 Svitare le viti di fissaggio del corpo pompa alla lanterna di raccordo ... - Page 8 Per questo motivo la Gianneschi Pumps and Blowers può fornire su ordinazione KIT di manutenzione già forniti dei componenti di consumo.
-
Page 9: Disegni Esplosi
3.4 DISEGNI ESPLOSI ACB 61G; ACB 61RG 1. Vite di testa 6. O-Ring 2. Coperchio 7. Viti fissaggio corpo pompa 3. Girante 8. Tenuta meccanica 4. Seeger 9. Corpo pompa 5. Linguetta 10. Paraspruzzi... - Page 10 ACB 60; ACB 80; ACB 90 1. Corpo pompa 8. O-Ring 2. Vite di carica 9. Tenuta meccanica 3. Disco diffusore interno 10. Viti fissaggio lanterna a motore 4. Viti fissaggio disco diffusore 11. Lanterna di accoppiamento 5. Girante 12. Viti fissaggio corpo pompa 6.
-
Page 11: Possibile Causa
Girante Pulire la bloccata girante e il corpo pompa Difetto del Rivolgersi motore direttamente alla Gianneschi service o ad un rivenditore Il motore gira Valvole e filtri Pulire valvola senza pompare ostruiti e filtro Altezza di Avvicinare la... -
Page 12: Condition Of Use
These instructions should be carefully read before installation of any ACB series pump. The Gianneschi Pumps and Blowers S.r.l. declines all responsibility in case of accident or damage due to negligence or lack of observance of instructions given in this booklet, or application in conditions not conforming to detail on the motor plate. -
Page 13: Preliminary Inspection
- Check that pump/or accessories such as tanks, piping, valves, etc. are free from visible markings such as dents, scratches and damage which may have occurred during transportation - In the event of damage, report this immediately to the transport company and to Gianneschi Pumps and Blowers S.r.l. customer service department. -
Page 14: Electrical Connections
Pipes: Install the pipes well anchored on their own supports near the inlet and outlet points of the pump to avoid their transmitting any vibration. Ensure the pipes are fully sealed with jointing compound to the pump ports. From internal diameter of pipes, which can never be less than the diameter of the pump connections, depends the delivery of the pump. -
Page 15: Maintenance
These substances can damage the RUBBER SEAL In the case of a rotor used is reassembled the performance of the pump and its auto-ignition could vary greatly, in this case call a technician Gianneschi Pumps and Blowers S.r.l or Gianneschi Service S.r.l... -
Page 16: Spare Parts
When ordering spare parts always provide this information. We recommend the use of original spares: in case this is not respected, Gianneschi Pumps and Blowers S.r.l. declines any responsibility for eventual damages and not correct running caused by not original spare parts. -
Page 17: Exploded Drawings
3.2 EXPLODED DRAWINGS ACB 61G; ACB 61RG 1. Screw 6. O-Ring 2. Cover 7. Screw 3. Impeller 8. Mechanical Seal 4. Seeger 9. Body Pump 5. Impeller key 10. Splash guard ring... - Page 18 ACB 60; ACB 80; ACB 90 1. Body Pump 8. O-Ring 2. Charge screw 9. Mechanical seal 3. Internal diffuser 10. Screw 4. Diffuser fixing screw 11. Motor-Pumo fitting 5. Impeller 12. Screw 6. Impeller key 13. Splash guard ring...
- Page 19 Impeller Clean the Blocked impeller and the pump casing Motor Consult a detective Gianneschi Service or dealer The motor run Valve and Clean valve but the pump not work filter dirty and filter Suction Install the...
-
Page 20: Additional Notes
A. ADDITIONAL NOTES a. Brushes Substitution... - Page 22 Ai sensi dell’ allegato II ella direttiva macchine 2006/42/CE e successivi emendamenti. Il sottoscritto costruttore: GIANNESCHI Pumps and Blowers S.r.l. Dichiara sotto la propria responsabilità che le pompe e le elettropompe serie: ACB, e loro derivati, destinate al pompaggio di acqua pulita ove non vi sia il pericolo di esplosione sono conformi a quanto...
- Page 23 NOTE: _____________________________________________________________ _____________________________________________________________ _____________________________________________________________ _____________________________________________________________ _____________________________________________________________ _____________________________________________________________ _____________________________________________________________ _____________________________________________________________ _____________________________________________________________ _____________________________________________________________ _____________________________________________________________ _____________________________________________________________ _____________________________________________________________ _____________________________________________________________ _____________________________________________________________ _____________________________________________________________...
- Page 24 Tel.: +39 0584-361087 (r.a.) Fax: +39 0584 361088 E-Mail: service@gianneschi.net Gianneschi Pumps and Blowers S.r.l. - Via G. Pastore, n°19/21 55040 Capezzano Pianore (LU) - ITALIA Tel.: +39 0584 969391 Fax: +39 0584 969411 Cod. FIS. e P.IVA IT: 01619620469 – (REA 154940 Lucca) – Cap. Soc. 54.000 €...
