Summary of Contents for EuroLite LED IP CCR-1200 QCL

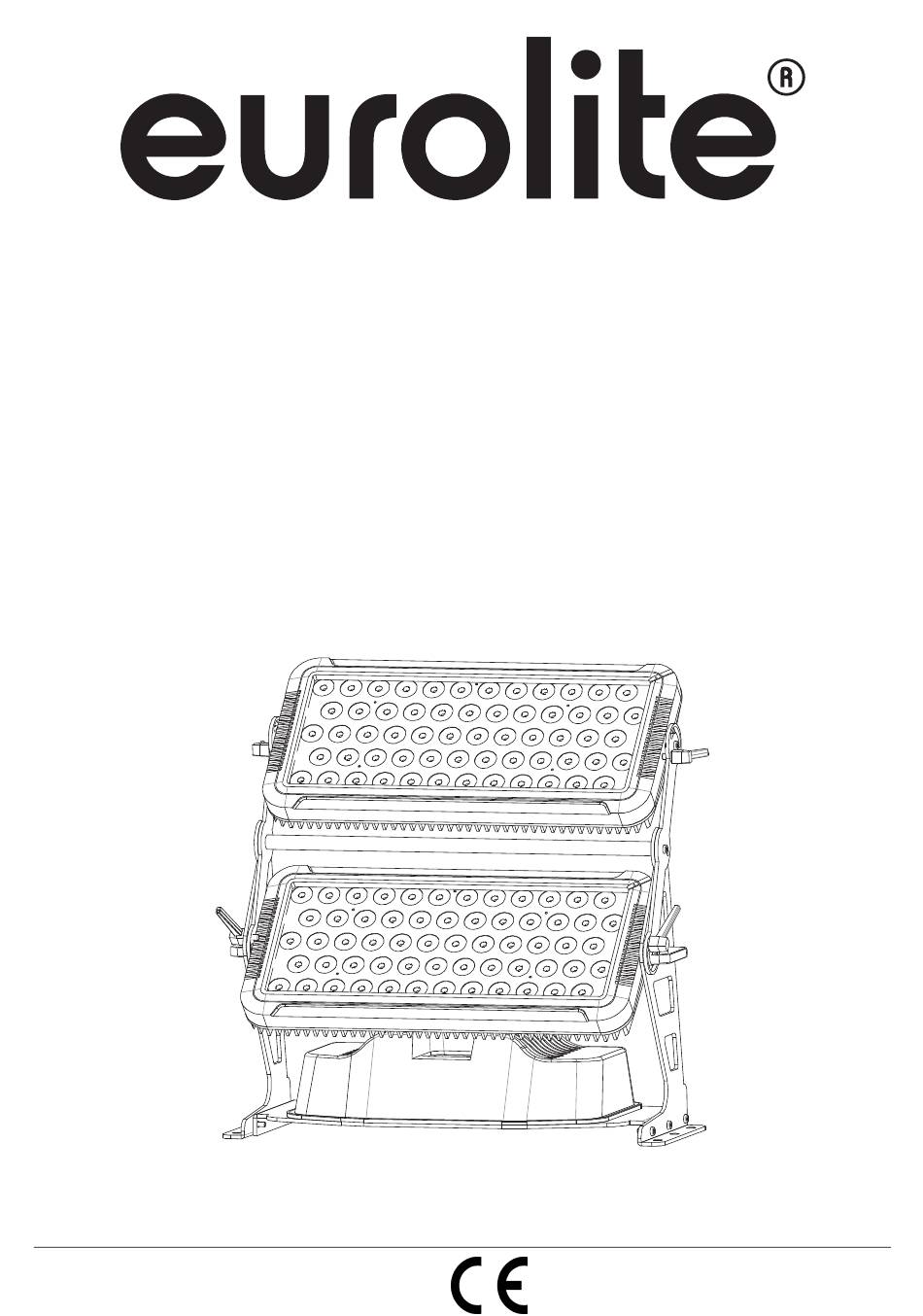

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL LED IP CCR-1200 QCL O O O O utdoor utdoor utdoor utdoor Wall L Wall L Wall L Wall Light ight ight ight Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten!
-
Page 2: Table Of Contents
Diese Bedienungsanleitung gilt für die Artikelnummer: / This user manual is valid for the article number: 51914134 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/30 00099325.DOCX, Version 1.0... -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für eine EUROLITE LED IP CCR-1200 QCL entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Page 4: Bestimmungsgemässe Verwendung
Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine 3-polige 16A CEE-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes und zu tödlichen Stromschlägen führen. Den Netzstecker immer als letztes einstecken. - Page 5 Der Installateur muss sicherstellen, dass bei Verwendung im Freien immer eine Gummischlauchleitung H05RN-F oder HO5RR-F angeschlossen wird. Bei Verlegung im Erdreich muss ein Erdkabel NYY verwendet werden! Alle geltenden Vorschriften zur Installation von Kabeln im Freien bzw. im Erdreich müssen unbedingt eingehalten werden! Die Umgebungstemperatur muss zwischen -5°...
-
Page 6: Gerätebeschreibung
GERÄTEBESCHREIBUNG Features Eindrucksvoller LED Architektur-Fluter mit 8-W Quadcolor-LEDs DMX-gesteuerter Betrieb oder Standalone-Betrieb mit Master-/Slave-Funktion möglich • • DMX512-Steuerung über jeden handelsüblichen DMX-Controller 4, 7, oder 11 DMX-Kanäle wählbar • Mit integriertem Drahtlos-Empfänger für WDMX-Betrieb (Wireless Solution - made in Sweden) •... -
Page 7: Installation
(9) Linsen mit QCL-LEDs (10) LED Display mit Bedienungstasten MODE INSTALLATION Befestigung Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung des Eigengewichtes des Gerätes aushalten kann. Der Installationsort muss so gewählt werden, dass das Gerät absolut plan an einem festen, erschütterungs- freien, schwingungsfreien und feuerfesten Ort befestigt werden kann. -
Page 8: Dmx512-Ansteuerung
DMX512-Ansteuerung Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem DMX-Kabel erfolgen. -
Page 9: Anschluss Ans Netz
Das Gerät hat zwei Betriebsarten. Es kann entweder im Standalone-Modus oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller betrieben werden. Standalone-Modus Die LED IP CCR-1200 QCL lässt sich im Standalone-Betrieb ohne DMX-Controller einsetzen. Trennen Sie dazu die LED IP CCR-1200 QCL vom DMX-Controller. Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. -
Page 10: Dmx-Modus
Durch Drücken der UP-/DOWN-Tasten können Sie sich im Hauptmenü bewegen. Durch Drücken der ENTER-Taste können Sie sich im Untermenü bewegen und die Auswahl bestätigen. Durch Drücken der UP-/DOWN-Tasten können Sie die Auswahl verändern. Der jeweilige Modus kann durch die MODE-Taste verlassen werden. MODE DOWN ENTER Die jeweiligen Funktionen werden im Folgenden beschrieben. -
Page 11: Drahtlos-Dmx
Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit die LED IP CCR-1200 QCL korrekt und unabhängig von anderen Geräten in der DMX-Kette funktioniert. Werden mehrere LED IP CCR-1200 QCL auf eine Adresse definiert, arbeiten sie synchron. -
Page 12: Dmx-Protokoll
DMX-Protokoll 4-Kanal-Modus Kanal: Wert: Funktion: 000 - 255 Rot (0 – 100 %) 000 - 255 Grün (0 – 100 %) 000 - 255 Blau (0 – 100 %) 000 - 255 Weiß (0 – 100 %) 7-Kanal-Modus Kanal: Wert: Funktion: 000 - 255 Master Dimmer... - Page 13 11-Kanal-Modus Kanal: Wert: Funktion: 000 - 255 Master Dimmer 000 - 009 Keine Funktion 010 - 255 Strobeeffekt mit zunehmender Geschwindigkeit 000 - 009 Keine Funktion 010 – 012 013 – 015 Grün 016 – 018 Blau 019 – 021 Weiß...
-
Page 14: Reinigung Und Wartung
Zubehör: Best.-Nr. FUTURELIGHT WDS-G4 Drahtlos-DMX-Sender 51834017 PSSO CEE Verlängerung 16A 3x2,5 10m blau 30245601 PSSO CEE Verlängerung 16A 3x2,5 25m blau 30245603 EUROLITE SB-66 Stromverteiler 30248302 EUROLITE SBP-3210K Stromverteiler 30245521 PSSO Adapterkabel Schutzkontakt(M)/CEE 1,5 30247042 PSSO Adapterkabel Schutzkontakt(M)/CEE 2,5 30247052 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. - Page 15 650mm 580mm 15/30 00099325.DOCX, Version 1.0...
- Page 16 16/30 00099325.DOCX, Version 1.0...
-
Page 17: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED IP CCR-1200 QCL. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Page 18: Operating Determinations
Always plug in the power plug last. The power plug must always be inserted without force. Make sure that the plug is tightly connected with the outlet. Never let the power-cord come into contact with other cables! Handle the power-cord and all connections with the mains with particular caution! Never touch them with wet hands, as this could lead to mortal electrical shock. - Page 19 The maximum relative humidity is 100 % with an ambient temperature of 25° C. This device must only be operated in an altitude between -20 and 2000 m over NN. This device is designed for professional use. Do not shake the device. Avoid brute force when installing or operating the device. When choosing the installation-spot, please make sure that the device is not exposed to extreme heat, moisture or dust.
-
Page 20: Description Of The Device
DESCRIPTION OF THE DEVICE Features Striking LED architectural Floodlight with 8 W quadcolor LEDs DMX-controlled operation or stand-alone operation with Master/Slave function • DMX control via any standard DMX controller • 4, 7, or 11 DMX channels selectable • With integrated wireless receiver for WDMX operation (Wireless Solution - made in Sweden) •... -
Page 21: Installation
(9) Lenses with QCL LEDs (10) LED Display with operating buttons MODE INSTALLATION Attachment Before attaching the device, make sure that the installation area can hold a minimum point load of 10 times the device's weight. The device must only be installed absolutely planar at a vibration-free, oscillation-free and fire-resistant location. -
Page 22: Dmx512 Control
DMX512 control The wires must not come into contact with each other, otherwise the devices will not work at all, or will not work properly. Please note, the starting address depends upon which controller is being used. Only use a DMX cable and 3-pin XLR plugs and connectors in order to connect the controller with the fixture or one fixture with another. -
Page 23: Connection With The Mains
The device has two operating modes. It can be operated in stand-alone mode or in DMX-controlled mode via any standard DMX controller. Stand-alone Mode In the stand-alone mode, the LED IP CCR-1200 QCL can be used without DMX-controller. Disconnect the LED IP CCR-1200 QCL from the DMX-controller. 23/30... -
Page 24: Control Board
Control Board The Control Board offers several features: you can easily set the starting address or run the pre- programmed program. Browse through the main menu by pressing UP or DOWN buttons. You can browse through the submenu and confirm your choice by pressing ENTER. You can change the selection by pressing UP or DOWN. -
Page 25: Wireless Dmx
Please, be sure that you don’t have any overlapping channels in order to control each LED IP CCR-1200 QCL correctly and independently from any other fixture on the DMX-chain. If several LED IP CCR-1200 QCL are addressed similarly, they will work synchronically. -
Page 26: Dmx-Protocol
DMX-Protocol 4-Channel-Mode Channel: Value: Function: 000 - 255 Red (0 – 100 %) 000 - 255 Green (0 – 100 %) 000 - 255 Blue (0 – 100 %) 000 - 255 White (0 – 100 %) 7-Channel-Mode Channel: Value Function 000 - 255 Master Dimmer... - Page 27 11-Channel-Mode Kanal: Wert: Funktion: 000 - 255 Master Dimmer 000 - 009 No function 010 - 255 Strobe with increasing speed 000 - 009 No function 010 – 012 013 – 015 Green 016 – 018 Blue 019 – 021 White 022 –...
-
Page 28: Cleaning And Maintenance
FUTURELIGHT WDS-G4 wireless DMX transmitter 51834017 PSSO CEE extension 16A 3x2.5 10m blue 30245601 PSSO CEE extension 16A 3x2.5 25m blue 30245603 EUROLITE SB-66 Power distributor 30248302 EUROLITE SBP-3210K Power distributor 30245521 PSSO Adaptercable Safety plug(M)/CEE 1.5 30247042 PSSO Adaptercable Safety plug(M)/CEE 2.5 30247052 Please note: All information is subject to change without prior notice. - Page 29 650mm 580mm 29/30 00099325.DOCX, Version 1.0...
- Page 30 © EUROLITE 2016 00096946.DOC Version 1.0...
