LED
KLS-180
Compact Light Set
Bedienungsanleitung
User manual

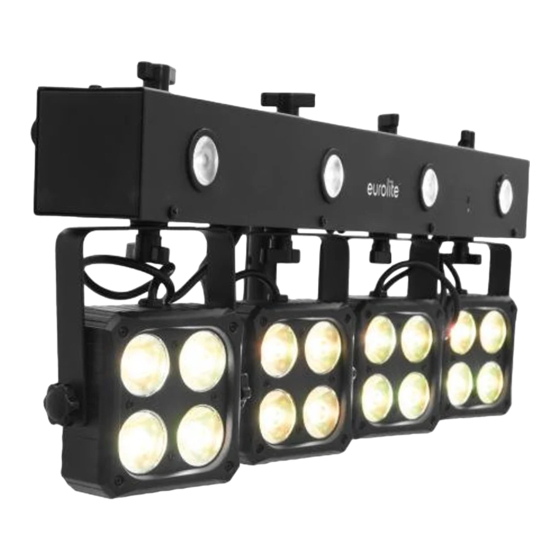

LED KLS-180 Compact Light Set
Komplette DMX-LED-Lichtanlage
Complete DMX LED light set
STAND
DMX
ALONE
No. 42109630
No. 42109635
www.eurolite.de
MASTER
SLAVE
REMOTE
RGBW+W
CONTROL

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LED KLS-180 and is the answer not in the manual?

Questions and answers

Related Manuals for EuroLite LED KLS-180

Summary of Contents for EuroLite LED KLS-180

  • Page 1 KLS-180 Compact Light Set Bedienungsanleitung User manual LED KLS-180 Compact Light Set Komplette DMX-LED-Lichtanlage Complete DMX LED light set STAND MASTER REMOTE RGBW+W SLAVE ALONE CONTROL No. 42109630 No. 42109635 www.eurolite.de...

  • Page 3: Table Of Contents

    Diese Bedienungsanleitung gilt für die Artikelnummern / This user manual is valid for the article numbers: 42109630, 42109635 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de...

  • Page 4: Einführung

    • Geschwindigkeit, Dimmer, Musiksteuerung, Master/Slave-Betrieb Adressierung und Einstellungen über Steuereinheit mit 4-stelliger LED-Anzeige • Zusätzliche Steuermöglichkeit über EUROLITE IR-7 Fernsteuerung, im Lieferumfang enthalten • Schwarz oder weiß lackierte Metallausführung mit schwenkbarem Montagebügel • Reine Konvektionskühlung über Kühlrippen, keine Lüfter, besonders leise im Betrieb •...

  • Page 5: Sicherheitshinweise

    SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um einen Scheinwerfer, mit dem sich dekorative Lichteffekte erzeugen lassen.
  • Page 6 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 55 °C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen.

  • Page 7: Gerätebeschreibung

    GERÄTEBESCHREIBUNG Vorderseite (1) Montagebügel (4) Infrarotsensor für die Fernbedienung (2) Feststellschrauben (5) Spots mit RGBW-LEDs (3) Weiße Strobe-LEDs Rückseite (6) LED-Anzeige mit Bedientasten (11)Netzausgang (7) Mikrofon (12) Sicherungshalter (8) DMX-Eingang (13) Netzanschluss (9) DMX-Ausgang (14) Fangsicherung (10)USB-Buchse für QuickDMX- (15) Stativhülse mit Feststellschraube Funkempfänger Modell Nr.

  • Page 8: Installation

    INSTALLATION Überkopfmontage WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist.

  • Page 9: Anschlüsse

    ANSCHLÜSSE DMX512-Ansteuerung Gerät 1 Gerät 2 Gerät 3 Startadresse 1 Startadresse 22 Startadresse 43 DMX Controller Program Chase32 Step100 Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu über 3-polige XLR-Anschlüsse. Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Kompakt Lichtsets über ein DMX-Kabel.

  • Page 10: Anschluss Ans Netz

    Betriebsart. Nehmen Sie nun die notwendigen Menüeinstellungen für die jeweilige Betriebsart mit den Bedientasten vor. Auch wenn Sie das Gerät vom Stromnetz trennen, bleiben alle Einstellungen gespeichert. Das Gerät kann entweder im Standalone-Modus über das Bedienfeld und die Fernbedienung EUROLITE IR-7 oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller betrieben werden.

  • Page 11: Menüstruktur

    Menüstruktur Anzeige Modus Funktion 21CH d001-512 21-Kanal-Modus und Startadresse d001-512 8-Kanal-Modus und Startadresse DMX-Betrieb Addr d001-512 4-Kanal-Modus und Startadresse d001-512 3-Kanal-Modus und Startadresse Farbvoreinstellungen Stat S 01 – S 20 Konstantes Leuchten in einer von 20 Farben Automatikbetrieb Auto Au01 – Au03 Automatische Programme Musiksteuerung Soun...
  • Page 12 Musiksteuerung Durch das integrierte Mikrofon lassen sich die integrierten Showprogramme im Rhythmus der Musik (bei deutlichem Bassschlag) optimal mit dem Gerät wiedergeben. Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart Soun anzeigt. Bestätigen Sie mit der Taste ENTER.

  • Page 13: Fernbedienung Ir-7

    Fernbedienung IR-7 Das Gerät muss für die Ansteuerung per Fernbedienung aktiviert werden. Wählen Sie dazu im Menüpunkt InFr die Einstellung on. Halten Sie beim Betätigen einer Taste die Fernbedienung immer in Richtung des Sensors auf der Gerätevorderseite. Zwischen Fernbedienung und Sensor muss Sichtverbindung bestehen. In der DMX- und der Slave-Betriebsart sind die Funktionen der Fernbedienung deaktiviert.

  • Page 14: Dmx-Betrieb

    DMX-Betrieb Anzahl der DMX-Kanäle und DMX-Startadresse einstellen Für den Betrieb über einen Controller mit DMX512-Protokoll verfügt das Gerät über 21 Steuerkanäle. Es kann aber auch in einen Modus mit 3, 4 oder 8 Kanälen umgeschaltet werden, wenn andere Funktionen benötigt werden. Damit das Gerät vom Controller angesteuert werden kann, muss außerdem die DMX- Startadresse eingestellt werden.
  • Page 15 Funktionen im DMX-Betrieb 3-Kanal-Modus Kanal Wert Funktion 000 – 255 Zunehmende Intensität 0 – 100% 000 – 255 Zunehmende Intensität 0 – 100% Grün 000 – 255 Zunehmende Intensität 0 – 100% Blau 4-Kanal-Modus Kanal Wert Funktion 000 – 255 Zunehmende Intensität 0 –...
  • Page 16 210 – 219 Warmweiß 220 – 229 Farbüberblendung 230 – 255 Farbwechsel 000 – 009 Keine Funktion Strobe-LEDs 010 – 255 Strobe mit zunehmender Geschwindigkeit 0 – 100% 000 – 009 Keine Funktion 010 – 099 Auto-Modus über DMX mit zunehmender Geschwindigkeit Programme über Musikgesteuerter Modus über DMX mit zunehmender 100 –...

  • Page 17: Reinigung Und Wartung

    REINIGUNG UND WARTUNG Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt werden. Insbesondere die Linsen sollten sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt werden kann. Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen. Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch.

  • Page 18: Technische Daten

    TECHNISCHE DATEN Modell Nr. 42109630 42109635 Spannungsversorgung: 100-240 V AC, 50/60 Hz Gesamtanschlusswert: 80 W Schutzklasse: Schutzart: IP20 Spot 4 x high-power 8 W 4in1 QCL RGBW (homogene Farbmischung) LED: Stroboskop-Effekt 4 x high-power 1 W CW Blitzrate: 0 - 20 Hz DMX-Kanäle: 3;...

  • Page 19: Zubehör

    EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 Best.-Nr. 59006856 EUROLITE TPC-10 Klammer, schwarz Best.-Nr. 59006858 Best.-Nr. 59006858 EUROLITE Sicherungsseil A 4x1000mm bis 15kg silber Best.-Nr. 58010320 Best.-Nr. 58010320 EUROLITE Sicherungsseil A 4x1000mm bis 15kg schwarz Best.-Nr. 58010344 Best.-Nr. 58010344 EUROLITE DMX Kabel XLR 3pol 3m schwarz Best.-Nr.

  • Page 20: Introduction

    • dimmer, sound-control, Master/Slave operation Addressing and setting via control panel with 4-digit LED display • Additional controlling possibility via the EUROLITE IR-7 remote control, included in delivery • Black or white lacquered metal version with movable mounting bracket •...

  • Page 21: Safety Instructions

    SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as described in this manual to avoid accidental injury or damage. Intended use • This device is a spotlight for creating decorative lighting effects. This device is designed for professional use in the field of event technology, e.g.
  • Page 22 Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 55°C during use. Avoid contact by persons and materials. •...

  • Page 23: Description Of The Device

    DESCRIPTION OF THE DEVICE Front (1) Mounting bracket (4) Infrared sensor for the remote control (2) Fixation screws (5) Spots with RGBW LEDs (3) White LEDs Rear (6) Display with programming buttons (11) Power output (7) Microphone (12) Fuseholder (8) DMX input (13) Power input (9) DMX output (14) Attachment eyelet...

  • Page 24: Installation

    INSTALLATION Overhead rigging WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations.

  • Page 25: Connections

    CONNECTIONS DMX512 control Device 1 Device 2 Device 3 Start Address 1 Start Address 22 Start Address 43 DMX Controller Program Chase32 Step100 A DMX512 data link is required in order to control the device via DMX. The device provides 3-pin XLR connectors for DMX connection.

  • Page 26: Connection To The Mains

    The operating modes can be selected by means of the display and the control buttons. All settings remain stored even if the device is disconnected from the mains. The device can be operated in stand-alone mode via the control board and the EUROLITE IR-7 remote control or in DMX-controlled mode via any commercial DMX controller.

  • Page 27: Menu Structure

    Menu structure Display Mode Function 21CH d001-512 21-channel mode and start address d001-512 8-channel mode and start address DMX mode Addr d001-512 4-channel mode and start address d001-512 3-channel mode and start address Preset colors Stat S 01 – S 20 Constant lighting in one of 20 colors Automatic mode Auto...
  • Page 28 Sound control Via the integrated microphone the unit can perfectly reproduce the show programs to the rhythm of the music (sufficient bass provided). Press the MENU button so many times until Soun is indicated in the display. Confirm with the ENTER button.

  • Page 29: Remote Control Ir-7

    Remote control IR-7 The device must be activated for remote control. For this, set menu item InFr to on. When actuating a button, always direct the remote control towards the sensor. There must be no obstacles between remote control and the sensor. Button Function BLACKOUT...

  • Page 30: Dmx Operation

    DMX operation Setting the number of DMX channels and the DMX starting address For operation with a controller with DMX512 protocol, the device is equipped with 21 control channels. However, it can also be switched to a mode with 3, 4 or 8 channels if different functions are required. To be able to operate the device with a DMX controller, the DMX starting address must be set.
  • Page 31 DMX protocol 3-channel mode Channel Value Function 000 – 255 Increasing intensity 0 – 100% 000 – 255 Increasing intensity 0 – 100% Green 000 – 255 Increasing intensity 0 – 100% Blue 4-channel mode Channel Value Function 000 – 255 Increasing intensity 0 –...
  • Page 32 210 – 219 Warm white 220 – 229 Color fade 230 – -255 Color change 000 – 009 No function Strobe LEDs 010 – 255 Strobe with increasing speed 0 – 100% 000 – 009 No function Internal Programs 010 – 099 Auto mode via DMX with increasing speed via DMX 100 –...

  • Page 33: Cleaning And Maintenance

    CLEANING AND MAINTENANCE The outside of the device should be cleaned periodically to remove contaminants such as dust etc. The lenses, in particular, should be clean to ensure that light will be emitted at maximum brightness. Disconnect the device from power and allow it to cool before cleaning. Clean the surface with a soft lint-free and moistened cloth.

  • Page 34: Technical Specifications

    TECHNICAL SPECIFICATIONS Model no: 42109630 42109635 Power supply: 100-240 V AC, 50/60 Hz Power consumption: 80 W Protection class: Protection grade: IP20 Spot 4 x high-power 8 W 4in1 QCL RGBW (homogenous color mix) LED: Strobe effect 4 x high-power 1 W CW Flash rate: 0 - 20 Hz DMX channels:...

  • Page 35: Accessories

    EUROLITE TPC-10 Coupler, silver No. 59006856 No. 59006856 EUROLITE TPC-10 Coupler, black No. 59006858 No. 59006858 EUROLITE Safety Bond A 4x1000mm up to 15kg silver No. 58010320 No. 58010320 EUROLITE Safety Bond A 4x1000mm up to 15kg black No. 58010344 No. 58010344 EUROLITE DMX cable XLR 3pin 3m black No.
  • Page 36 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00126056 Version 1.1 Publ. 13/07/2022...
