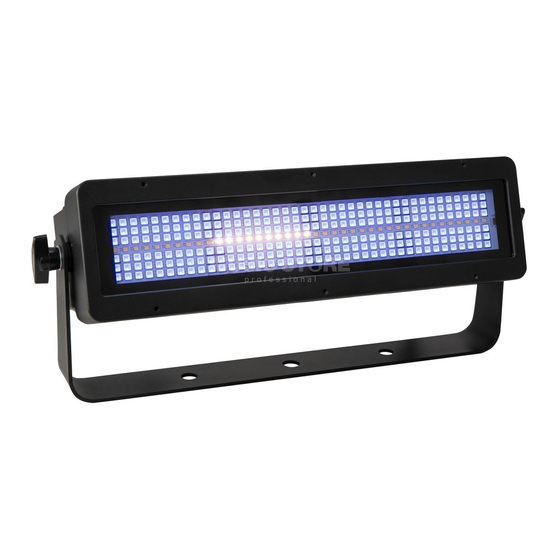

EuroLite LED IP PIX STROBE User Manual

Effect spotlight for stroboscope, ambient and animation effects
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
LED IP PIX STROBE
RGB/CW+WW Panel
Bedienungsanleitung
User Manual
LED IP PIX Strobe RGB CW+WW
Effektscheinwerfer für Stroboskop-, Ambient- und Animationseffekte
Effect spotlight for stroboscope, ambient and animation effects
STAND
DMX
ALONE
No. 52200940
www.eurolite.de
MASTER
STROBE
SLAVE
RGB
CW/WW
120°
IP65

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LED IP PIX STROBE and is the answer not in the manual?

Questions and answers

Related Manuals for EuroLite LED IP PIX STROBE

Summary of Contents for EuroLite LED IP PIX STROBE

  • Page 1 LED IP PIX STROBE RGB/CW+WW Panel Bedienungsanleitung User Manual LED IP PIX Strobe RGB CW+WW Effektscheinwerfer für Stroboskop-, Ambient- und Animationseffekte Effect spotlight for stroboscope, ambient and animation effects STAND MASTER CW/WW 120° STROBE SLAVE ALONE IP65 No. 52200940 www.eurolite.de...

  • Page 2: Table Of Contents

    Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 52200940 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual on the Internet under: www.eurolite.de 2/40 00150786, Version 1.0...

  • Page 3: Einführung

    BEDIENUNGSANLEITUNG LED IP PIX STROBE RGB CW+WW GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals. Lesen Sie vor der Verwendung des Geräts diese Bedienungsanleitung. Sie erhalten dadurch wichtige Hinweise für den korrekten Betrieb.

  • Page 4: Produktmerkmale

    Produktmerkmale Effektscheinwerfer für Stroboskop-, Ambient- und Animationseffekte 240 leistungsstarke LEDs 0,5 W SMD 5050 3in1 TCL RGB, • 8 Segmente einzeln ansteuerbar 40 leistungsstarke LEDs 1 W SMD 3030 2in1 BCL CW/WW, • 4 Segmente einzeln ansteuerbar Kompakt und lichtstark •...

  • Page 5: Sicherheitshinweise

    SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Das Produkt dient zur Beleuchtung im Innen- und Außenbereich und ist nach IP65 aufgebaut. Es darf im Betrieb im Innen- und Außenbereich montiert und betrieben werden.
  • Page 6 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 65 °C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen.

  • Page 7: Gerätebeschreibung

    GERÄTEBESCHREIBUNG 1. Montagebügel 2. Loch für Montageklammer 3. Sicherungsöse 4. Feststellschraube 5. RGB-LEDs, SMD 5050 6. Weiße-LEDs, SMD 3030 7. Netzanschluss 8. Netzausgang 9. OLED-Display mit Bedientasten 10. Druckausgleichsmembran 11. DMX-Eingang 12. DMX-Ausgang 7/40 00150786, Version 1.0...

  • Page 8: Installation

    INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist.

  • Page 9: Anschlüsse

    ANSCHLÜSSE Netzanschluss Das Gerät verfügt über ein Schaltnetzteil, das eine Netzspannung zwischen 100 und 240 Volt erlaubt. Schließen Sie das beiliegende Netzkabel an und stecken Sie den Netzstecker in eine geerdete Schutzkontaktsteckdose ein. Damit ist das Gerät eingeschaltet. Zum Ausschalten ziehen Sie den Netzstecker aus der Steckdose. Schließen Sie das Gerät nicht über einen Dimmer an die Netzspannung an.

  • Page 10: Bedienung

    BEDIENUNG Das Gerät verfügt über ein Bedienfeld mit Display, auf dem alle Betriebszustände abgelesen werden können. Nach dem Anschluss ans Netz benötigt das Gerät eine kurze Einstellphase und ist danach betriebsbereit. Das Display zeigt die letzte Betriebsart an. Auch wenn Sie das Gerät vom Stromnetz trennen, bleiben alle Einstellungen gespeichert.
  • Page 11 RGB-Sp 000–99 Programm-Geschwindigkeit RGB-Str 000–255 Strobe 000=aus, langsam > schnell Rot Helligkeit Hintergrundfarbe 0=aus, 1-100% RGB-BG_R 000–255 RGB-BG_G 000–255 Grün Helligkeit Hintergrundfarbe 0=aus, 1-100% RGB-BG_B 000–255 Blau Helligkeit Hintergrundfarbe 0=aus, 1-100% Display-Abschaltung nach 45s Display Display immer an Display-Umkehrung um 180° Display Display normal Blackout...
  • Page 12 Farbtemperatur-Einstellungen 001-030 3200K 031-045 3300K 046-056 3400K 057-065 3500K 066-074 3600K 075-082 3700K 083-089 3800K 090-095 3900K 096-102 4000K 103-109 4100K 110-116 4200K 117-123 4300K 124-130 4400K 131-137 4500K 138-143 4600K 144-149 4700K 150-154 4800K 155-160 4900K 161-165 5000K 166-169 5100K 170-173 5200K...

  • Page 13: Master/Slave-Betrieb

    Master/Slave-Betrieb Es lassen sich mehrere Geräte zusammenschalten (max. 32). Das Hauptgerät (Master) kann dann alle Nebengeräte (Slave) synchron steuern ohne die Notwendigkeit eines DMX-Controllers. Die Geräte müssen auf die jeweilige Betriebsart eingestellt werden. Verbinden Sie den DMX-Ausgang des Master-Geräts mit dem DMX-Eingang des ersten Slave-Geräts. Verbinden Sie dann den DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts usw., bis alle Geräte in einer Kette angeschlossen sind.

  • Page 14: Funktionen Im Dmx-Betrieb

    Funktionen im DMX-Betrieb 6-Kanal-Modus Kanal Wert Funktion 000 – 255 Zunehmende Helligkeit 0-100% 000 – 255 Zunehmende Helligkeit 0-100% Grün 000 – 255 Zunehmende Helligkeit 0-100% Blau 000 – 255 Zunehmende Helligkeit 0-100% Warmweiß 000 – 255 Zunehmende Helligkeit 0-100% Kaltweiß...
  • Page 15 040 – 047 Programm 5 048 – 055 Programm 6 056– 063 Programm 7 064 – 071 Programm 8 072 – 087 Programm 9 Programm 10 088 – 095 Programm 11 096 – 103 Programm 12 104 – 111 Programm 13 112 –...
  • Page 16 000 – 008 Keine Funktion Strobe-Effekt 1 009 – 255 Strobe-Effekt mit zunehmender Geschwindigkeit Weiß 000 – 127 Keine Funktion 128 – 169 Öffnender Puls-Effekt mit zunehmender Geschwindigkeit Strobe-Effekt 2 170 – 209 Schließender Puls-Effekt mit zunehmender Geschwindigkeit Weiß 210 – 255 Zufall-Strobe-Effekt 000 –...
  • Page 17 000 – 255 Zunehmende Helligkeit 0-100% Warmweiß CW/WW 3 000 – 255 Zunehmende Helligkeit 0-100% Kaltweiß 000 – 255 Zunehmende Helligkeit 0-100% 000 – 255 Zunehmende Helligkeit 0-100% RGB 7 + 8 Grün 000 – 255 Zunehmende Helligkeit 0-100% Blau 000 –...
  • Page 18 000 – 255 Zunehmende Helligkeit 0-100% 000 – 255 Zunehmende Helligkeit 0-100% RGB 7 + 8 Grün 000 – 255 Zunehmende Helligkeit 0-100% Blau 000 – 255 Zunehmende Helligkeit 0-100% Warmweiß CW/WW 4 000 – 255 Zunehmende Helligkeit 0-100% Kaltweiß 000 –...

  • Page 19: Reinigung Und Wartung

    32-Kanal-Modus Kanal Wert Funktion Segment 000 – 255 Zunehmende Helligkeit 0-100% 000 – 255 Zunehmende Helligkeit 0-100% Warmweiß 000 – 255 Zunehmende Helligkeit 0-100% 000 – 255 Zunehmende Helligkeit 0-100% 000 – 255 Zunehmende Helligkeit 0-100% 000 – 255 Zunehmende Helligkeit 0-100% Kaltweiß...

  • Page 20: Umweltschutz

    UMWELTSCHUTZ Informationen zur Entsorgung Bitte übergeben Sie das Gerät bzw. die Geräte am Ende der Nutzungsdauer zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb. Geräte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht im Hausmüll entsorgt werden. Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder die zuständige örtliche Behörde. Entnehmen Sie evtl.

  • Page 21: Zubehör

    Zubehör EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE Sicherungsseil UNV-5 3x600mm bis 5kg silber Best.-Nr. 58010372 EUROLITE DMX Kabel EC-1 IP65 3pol 10m schwarz Best.-Nr. 30227874 EUROLITE IP T-Con Netzkabel 3x1,5 1,5m Best.-Nr. 30235005 EUROLITE IP T-Con Verbindungskabel 3x1,5 5m Best.-Nr.

  • Page 22: Introduction

    USER MANUAL LED IP PIX STROBE RGB CW+WW DANGER! Electric shock caused by short-circuit Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires. Never open the housing. Please read these instructions carefully before using the product. They contain important information for the correct use of the product.

  • Page 23: Product Features

    Product features Effect spotlight for stroboscope, ambient and animation effects 240 powerful LEDs 0,5 W SMD 5050 3in1 TCL RGB, • 8 segments separate controlling 40 powerful LEDs 1 W SMD 3030 2in1 BCL CW/WW, • 4 segments separate controlling Compact and bright •...

  • Page 24: Safety Instructions

    SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as described in this manual to avoid accidental injury or damage. Intended use • This product is designed to light indoor and outdoor areas and is IP65 rated. It can be mounted and operated in indoor and outdoor areas.
  • Page 25 Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 65°C during use. Avoid contact by persons and materials. •...

  • Page 26: Description Of The Device

    DESCRIPTION OF THE DEVICE (1) Mounting bracket (2) Hole for mounting coupler (3) Safety eyelet (4) Fixation screw (5) RGB-LEDs, SMD 5050 (6) White LEDs, SMD 3030 (7) Power input (8) Power output (9) OLED display and operating buttons (10) Pressure compensation membrane (11) DMX input (12) DMX output 26/40...

  • Page 27: Installation

    INSTALLATION WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations. The device may be placed on the floor or fastened to a truss or similar rigging structure.

  • Page 28: Connections

    CONNECTIONS Power supply The device uses an auto-range power supply that accepts input voltages between 100 and 240 volts. Connect the device via the mains cable to a grounded mains socket. Thus the unit is switched on. To switch off the unit, disconnect the power plug. Do not connect the unit to the mains voltage via a dimmer.

  • Page 29: Operation

    OPERATION The built-in control panel of the unit features four operating buttons and a display which shows all operation statuses. After connecting the unit to the mains it requires a short initialization process and is then ready for operation. The display indicates the last operating mode. All settings remain stored even if the device is disconnected from the mains.
  • Page 30 W-SD 000–255 Strobe effects slow > fast ** RGB show mode RGB-Show 000–030 (Program 1-30) 000=all LEDs off RGB-Sp 000–99 Program speed slow > fast RGB-Str 000–255 Strobe 000=off, slow > fast RGB-BG_R 000–255 Red Brightness background color 0=off, 1-100% RGB-BG_G 000–255 Green Brightness background color 0=off, 1-100% RGB-BG_B 000–255...
  • Page 31 Color Temperature Settings 001-030 3200K 031-045 3300K 046-056 3400K 057-065 3500K 066-074 3600K 075-082 3700K 083-089 3800K 090-095 3900K 096-102 4000K 103-109 4100K 110-116 4200K 117-123 4300K 124-130 4400K 131-137 4500K 138-143 4600K 144-149 4700K 150-154 4800K 155-160 4900K 161-165 5000K 166-169 5100K...

  • Page 32: Master/Slave Operation

    Master/slave operation Several devices may be interconnected (max. 32). Then all slave units can be synchronized and controlled with the master unit without the need for a DMX controller. The devices must be set to the corresponding operating modes. Connect the DMX output of the master unit to the DMX input of the first slave unit. Then connect the DMX output of the first slave unit to the DMX input of the second slave unit, etc.

  • Page 33: Functions In Dmx Mode

    Functions in DMX mode 6-channel mode Channel Value Function 000 – 255 Increasing brightness 0-100% 000 – 255 Increasing brightness 0-100% Green 000 – 255 Increasing brightness 0-100% Blue 000 – 255 Increasing brightness 0-100% Warm white 000 – 255 Increasing brightness 0-100% Cold white 000 –...
  • Page 34 032 – 039 Program 4 040 – 047 Program 5 048 – 055 Program 6 056– 063 Program 7 064 – 071 Program 8 Program 9 072 – 087 088 – 095 Program 10 096 – 103 Program 11 104 – 111 Program 12 112 –...
  • Page 35 000 – 255 Increasing speed of the auto programs 1 – 12 (white) Speed 000 – 008 No function Strobe Effect 1 009 – 255 Strobe effect with increasing speed White 000 – 127 No function 128 – 169 Opening pulse effect with increasing speed Strobe Effect 2 170 –...
  • Page 36 000 – 255 Increasing brightness 0-100% Warm white CW/WW 3 000 – 255 Increasing brightness 0-100% Cold white 000 – 255 Increasing brightness 0-100% 000 – 255 Increasing brightness 0-100% RGB 7 + 8 Green 000 – 255 Increasing brightness 0-100% Blue 000 –...
  • Page 37 000 – 255 Increasing brightness 0-100% 000 – 255 Increasing brightness 0-100% RGB 7 + 8 Green 000 – 255 Increasing brightness 0-100% Blue 000 – 255 Increasing brightness 0-100% Warm white CW/WW 4 000 – 255 Increasing brightness 0-100% Cold white 000 –...

  • Page 38: Cleaning And Maintenance

    CLEANING AND MAINTENANCE The outside of the device should be cleaned periodically to remove contaminants such as dust etc. The lenses, in particular, should be clean to ensure that light will be emitted at maximum brightness. Disconnect the device from power and allow it to cool before cleaning. Clean the surface with a soft lint-free and moistened cloth.

  • Page 39: Technical Specifications

    380 mm 110 mm Accessories EUROLITE TPC-10 Coupler, silver No. 59006856 EUROLITE Safety Bond UNV-5 3x600mm up to 5kg silver No. 58010372 EUROLITE DMX cable EC-1 IP65 3pin 10m black No. 30227874 EUROLITE IP T-Con Power Cable 3x1.5 1,5m No. 30235005 EUROLITE IP T-Con Connection Cable 3x1.5 5m...
  • Page 40 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00121741 Version 1.0 Publ. 30/11/2023...
