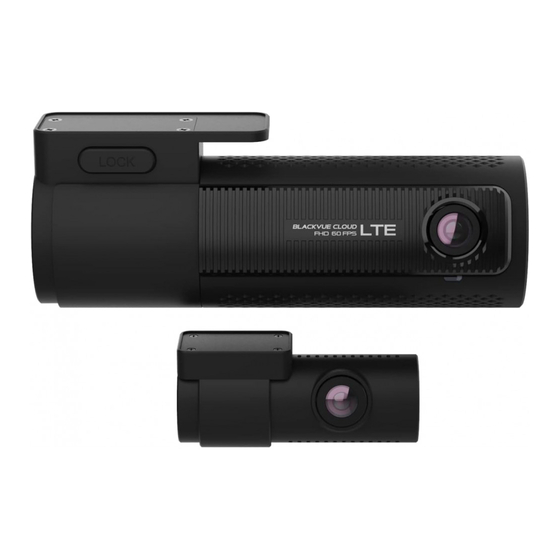

Quick Start Guide
DR770X-2CH LTE
DR970X-2CH LTE
ENGLISH/NEDERLANDS
www.blackvue.com
Detailed Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DR770X-2CH LTE and is the answer not in the manual?

Questions and answers

Related Manuals for BlackVue DR770X-2CH LTE

Summary of Contents for BlackVue DR770X-2CH LTE

  • Page 1 Quick Start Guide DR770X-2CH LTE DR970X-2CH LTE ENGLISH/NEDERLANDS www.blackvue.com Detailed Manual...
  • Page 2 BLACKVUE DR770X-2CH LTE l DR970X-2CH LTE For manuals, customer support and FAQs go to www.blackvue.com Voor handleidingen, Customer Support en Veelgestelde Vragen, ga naar www.blackvue.com...

  • Page 3: Important Safety Information

    If the product is damaged or the power supply is cut due to an accident, video may not be recorded. y Do not remove the microSD card while the microSD card is saving or reading data. The data can be damaged or malfunctions may occur. DR770X-2CH LTE l DR970X-2CH LTE...

  • Page 4: Fcc Compliance Information

    This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) This device must accept any interference received, including interference that may cause undesired operation of this device. FCC ID: YCK-BV7LTE, YCK-DR970XLTE BLACKVUE...
  • Page 5 Contact local authorities to learn about disposal and recycling options available in your area. 2. The correct disposal of your BlackVue dashcam will help prevent potential negative consequences for the environment and human health.
  • Page 6 L’exploitation est autoriséee aux deux conditions suivantes: (1) l’appareil ne doit pas produire de brouillage, et (2) l ’utilisateur de l’appareil doit accepter tout brouillage radioélectrique subi, méme si le brouillage est susceptible d’encompromettre le fonctionnement. BLACKVUE...

  • Page 7: Declaration Of Conformity

    Type: DR770X-2CH LTE | DR970X-2CH LTE Declaration and applicable standards Hereby, TJM Supplies B.V. declares that the type of radio equipment DR770X-2CH LTE | DR970X-2CH LTE conforms to: Directive EMC 2014/53/EU and the RoHS directive (2011/65/EU) on the restriction of the use of certain hazardous substances in electronic equipment by applying EN 50581: 2012 and IEC 62321-3-1: 2013.

  • Page 8: Verklaring Van Overeenstemming

    Product: radioapparatuur/ dashcam Model(len): DR770X-2CH LTE | DR970X-2CH LTE Verklaring en toepasselijke normen Hierbij verklaart TJM Supplies B.V., dat het type radioapparatuur DR770X-2CH LTE | DR970X-2CH LTE conform is met: Richtlijn EMC 2014/53/EU en de RoHS richtlijn (2011/65/EU) betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektronische apparatuur door toepassing van EN 50581:2012 en IEC 62321-3-1:2013.

  • Page 9: Need Help

    In the box Check the box for each of the following items before installing the BlackVue dashcam. Rear camera Front camera connection cable Cigarette lighter Rear camera power cable Hardwiring power Quick start guide cable Double-sided tape for the Mounting...

  • Page 10: Front Camera

    At a glance The following diagrams explain each part of the BlackVue dashcam. Front camera Lock button Camera lens 137.6 mm Mounting bracket Front security LED : Lights on during (i) normal mode, (ii) an event is being recorded (impact detected), (iii)  manual recording has started, or (iv)
  • Page 11 SIM card slot Touch sensor: Press the sensor to trigger a manual recording. * Touch sensor can be turned on/off in the firmware settings. DC in (power connector) Cover Rear camera connection port microSD card slot DR770X-2CH LTE l DR970X-2CH LTE 11...
  • Page 12 Rear camera Mounting bracket Camera lens 67.4 mm Rear security LED V out : Stays on in all (Front camera recording modes connection port) but can be turned off from firmware settings. 12 BLACKVUE...
  • Page 13 To insert the SIM card, remove the bracket from the front camera. Unmount the SIM slot by using SIM eject tool. Insert the SIM card into the SIM card slot. Then, Mount the SIM Slot back into the camera. DR770X-2CH LTE l DR970X-2CH LTE 13...
  • Page 14 Note y BlackVue LTE series is only compatible with 4G LTE network. y For detailed information about activation of SIM card, please visit BlackVue Help Center: https://helpcenter.blackvue.com -> SIM Activation Guide (LTE Series). Peel off the protective film from the double-sided tape and attach the front camera to the windshield behind the rear-view mirror.
  • Page 15 Rear camera connection cable Plug the cigarette lighter power cable into the cigarette lighter socket and the front camera. Skip to for Hardwiring Power Cable setup. DR770X-2CH LTE l DR970X-2CH LTE 15...
  • Page 16 A low voltage power cut-off function and a parking mode timer to protect the automotive battery from discharge is installed in the device. Settings can be changed in the BlackVue App or Viewer.
  • Page 17 Connect the GND cable to metal ground bolt. Connect the power cable to the DC in terminal of the front camera. BlackVue will power up and start recording. Video files are stored on the microSD card.

  • Page 18: App Overview

    Add and remove camera. Watch recorded videos, check camera status, change the camera settings and use Cloud functions of cameras added to the camera list. Event map y See all the events and uploaded videos on the map shared by BlackVue users. Profile y Review and edit account information.
  • Page 19 Register BlackVue account Search for the BlackVue app in the Google Play Store or Apple App Store and install it on your smartphone. Create an account (i) Select Login if you have an account, otherwise tap create account. (ii) During sign up, you will receive an e-mail with confirmation code. Enter the confirmation code to finish creating your account.
  • Page 20 Add BlackVue dashcam to camera list Choose one of the following methods to add your BlackVue dashcam to the camera list. Once your camera is added, continue to the steps in ‘Connect to Blackvue Cloud’ . Add via Seamless Pairing (i) Select Camera in the Global Navigation Bar.
  • Page 21 Bluetooth and/or Wi-Fi direct has a connection range of 10m between your dashcam and smartphone. y Dashcam SSID is printed in connectivity details label attached on your dashcam or inside the product box. DR770X-2CH LTE l DR970X-2CH LTE 21...
  • Page 22 Connect to BlackVue Cloud You can use the BlackVue app to connect to BlackVue Cloud and see in real-time where your car is and the dashcam’s live video feed. For more information about using the BlackVue app, please refer to the BlackVue App manual from https://cloudmanual.blackvue.com.
  • Page 23 (v) Check your free trial information and precautions, press Next. (vi) Input billing information and press Try 1 month free. (vii) BlackVue SIM card subscription is done, Check your data plan and billing date and press OK. Once SIM card is inserted in the camera, SIM card will be activated automatically.
  • Page 24 Go to BlackVue SIM card in the main home to manage your BlackVue SIM card. 24 BLACKVUE...
  • Page 25 (ii) Configure the APN settings to activate the SIM card and press Done. Note y To use the BlackVue Cloud Service, SIM card must be properly activated for Internet access via LTE network. y When the dashcam is connected to internet, you can use BlackVue Cloud features such as remote Live View and Video playback, Real-time location, push notification, Auto-upload, remote Firmware update etc.
  • Page 26 Note y Wi-Fi hotspot SSIDs can be saved (e.g. home, portable hotspot and work). y The DR770X-2CH LTE dashcam is not compatible with 5GHz wireless networks. y To add or make changes to your cloud connection methods, go to Connect...
  • Page 27 If you prefer to do this later, press skip. Otherwise, press next. (i) Select the firmware language for your BlackVue dashcam. Press next. (ii) Select a time zone of your location. Press next. (iii) Select the speed unit of your preference. Press next.
  • Page 28 (iv) Press more settings to access all of the settings or press save. Your dashcam will format the SD card to apply the settings. Press OK to confirm. (v) BlackVue dashcam installation is complete. 28 BLACKVUE...
  • Page 29 Tap your dashcam model in the camera list. To play video files, press Playback and tap the video you want to play. To change the settings, press settings. Note y For more information about BlackVue app, go to https://cloudmanual.blackvue.com. DR770X-2CH LTE l DR970X-2CH LTE 29...
  • Page 30 To experience the camera features in the Web Viewer, you must create an account and your dashcam must be connected to the Cloud. For this setup, it is recommended to download the BlackVue app and follow the instructions including optional steps in Using BlackVue App prior to accessing the Web Viewer.

  • Page 31: Using Blackvue Viewer

    Download BlackVue Viewer program from www.blackvue.com > Support > Downloads and install it on your computer. Run BlackVue Viewer. To play, select a video and click on the play button or double click the selected video. To change settings, click on the button to open the BlackVue settings panel.
  • Page 32 Windows/macOS Viewer Note y For more information about BlackVue Viewer, go to https://cloudmanual.blackvue.com. y The playback of 4K UHD resolution depends on your computer's hardware and software. Older computers may not support 4K UHD. If you encounter issues please check your computer's video playback capabilities.

  • Page 33: Tips For Optimal Performance

    Download BlackVue Mac Viewer from www.blackvue.com > Support > Downloads and install it on your computer. Insert the microSD card into the microSD card reader and connect the reader to your computer. Launch the copy of BlackVue Viewer that is installed on your computer. Click the Format button and select the microSD card from the list of drives in the left frame.
  • Page 34 Product specifications (DR770X-2CH LTE): Model Name DR770X-2CH LTE Built - in 4G LTE module compatible with nano SIM Front: Black / Width 137.6mm x Height 43mm / 161g Color/Size/Weight Rear: Black / Width 67.4mm x Height 25mm / 25g Memory...
  • Page 35 * Actual power consumption may vary depending on use Consumption conditions and environment. * Model DR770X-2CH LTE should be used only in circuits that satisfy Limited Power Source. (Maximum power consumption is to be less than 100 VA or 8 A).
  • Page 36 * Android 8.0 or higher, iOS 13.0 or higher BlackVue Viewer Software * Windows 7 or higher, Mac Sierra OS X (10.12) or higher BlackVue Web Viewer * Chrome 71 or higher, Safari 13.0 or higher Others Adaptive Format Free File Management System * STARVIS is a trademark of Sony Corporation.
  • Page 37 Rear: Full HD (1920x1080) @ 30 fps Frame Rate * Frame rate may vary during Wi-Fi streaming. H.264 (AVC) Video Codec Image Quality Highest (Extreme), Highest, High, Normal Video Compression Mode Wi-Fi Built-in (802.11 a.b.g.n.ac) Bluetooth Built-in (V2.1+EDR/4.2) DR770X-2CH LTE l DR970X-2CH LTE 37...
  • Page 38 Limited Power Source. (Maximum power consumption is to be less than 100 VA or 8 A). Operation -20 °C − 70 °C (-4 °F − 158 °F) Temperature Storage -20 °C − 70 °C (-4 °F − 158 °F) Temperature 38 BLACKVUE...
  • Page 39 * Windows 7 or higher, Mac Sierra OS X (10.12) or higher BlackVue Web Viewer * Chrome 71 or higher, Safari 13.0 or higher Others Adaptive Format Free File Management System * STARVIS is a trademark of Sony Corporation. DR770X-2CH LTE l DR970X-2CH LTE 39...

  • Page 40: Hulp Nodig

    In het vakje Vink het vakje aan voor elk van de volgende items voordat u de BlackVue-dashcam installeert. Aansluitkabel voor Camera voorzijde camera achterzijde Voedingskabel van de Camera achterzijde sigarettenaansteker Bedrade Snelstartgids voedingskabel Dubbelzijdige tape voor de Kabelklemmen (8 EA)
  • Page 41 In een oogopslag De volgende diagrammen verklaren elk onderdeel van de BlackVue-dashcam. Camera voorzijde Vergrendeltoets Cameralens 137,6 mm Montagesteun Veiligheidslampje voorzijde : Licht op wanneer (i) in normale modus, (ii) een activiteit wordt opgenomen (botsing waargenomen), (iii) handmatige opname is gestart of (iv) beweging wordt gedetecteerd in parkeermodus.
  • Page 42 - Cloud-code - Serienummer - QR-code - IMEI-nummer Simkaartsleuf Aanraaksensor: Druk op de sensor om een handmatige opname te starten. * Aanraaksensor kan worden in- of uitgeschakeld in de firmware-instellingen. Aansluiting voor de stroominvoer Verbindingspoort microSD-kaartsleuf camera achterzijde 42 BLACKVUE...
  • Page 43 Camera achterzijde Montagesteun Cameralens 67,4 mm Beveiligings-led achterkant V out : Blijft aan in alle (Verbindingspoort opnamemodi, maar voorcamera) kan uitgezet worden vanuit de firmware- instellingen. DR770X-2CH LTE l DR970X-2CH LTE 43...
  • Page 44 Verwijder de beugel van de camera aan de voorzijde om de simkaart te plaatsen. Ontkoppel de simkaartsleuf met behulp van een simkaartverwijdertool. Plaats de simkaart in de simkaartsleuf. Steek vervolgens de simsleuf weer in de camera. 44 BLACKVUE...
  • Page 45 Opmerking y BlackVue LTE-serie is uitsluitend compatibel met 4G LTE-netwerk. y Ga voor meer informatie over het activeren van de simkaart naar het BlackVue Helpcentrum: https://helpcenter.blackvue.com -> SIM Activation Guide (LTE Series). Haal het beschermfolie van de dubbelzijdige tape en bevestig de camera voorzijde aan de voorruit achter de achteruitkijkspiegel.
  • Page 46 Gebruik de wrikker om de hoeken van de afwerking van de ruit op te tillen en duw de aansluitkabel van de achtercamera eronder. Aansluitkabel voor camera achterzijde Steek de voedingskabel van de sigarettenaansteker in de sigarettenaanstekeraansluiting en in de camera voorzijde. Ga naar voor het instellen van de bedrade voedingskabel. 46 BLACKVUE...
  • Page 47 Netsnoer Aansluitkabel voor camera achterzijde Start de motor. De BlackVue dashcam zal aangaan en beginnen met opnemen. Videobestanden worden opgeslagen op de microSD-kaart. Zet de motor uit. De dashcam zal automatisch stoppen en uitschakelen. Om op te...
  • Page 48 Wanneer u de dashcam voor het eerst aanzet, zal de firmware automatisch op de microSD-kaart geïnstalleerd worden. Nadat de firmware op de microSD-kaart geïnstalleerd is, kunt u de instellingen aanpassen op een smartphone met behulp van de BlackVue-app of op een computer met behulp van BlackVue Viewer. 48 BLACKVUE...
  • Page 49 Overzicht van de app *Getoonde afbeelding is het startscherm van de BlackVue-app Verkennen y Bekijk de nieuwste product- en marketinginformatie van BlackVue. Bekijk tevens populaire video-uploads en liveweergaven die zịn gedeeld door BlackVue-gebruikers. Camera y Voeg camera's toe en verwijder ze. Bekijk opgenomen video's, controleer de camerastatus, wijzig de camera-instellingen en gebruik cloudfuncties van camera's die aan de cameralijst zijn toegevoegd.
  • Page 50 BlackVue-account registreren Zoek naar de BlackVue-app in de Google Play Store of Apple App Store en installeer deze op uw smartphone. Een account aanmaken (i) Selecteer Inloggen als u een account heeft; tik anders op Account aanmaken. (ii) Tijdens de registratie ontvangt u een e-mail met een bevestigingscode. Voer de bevestigingscode in om account te voltooien.
  • Page 51 BlackVue-dashcam toevoegen aan de cameralijst Kies een van de volgende methoden om uw BlackVue-dashcam toe te voegen aan de cameralijst. Zodra uw camera is toegevoegd, gaat u verder met de stappen in 'Verbinding maken met Blackvue Cloud' . Toevoegen via Naadloze koppeling (i) Selecteer Camera in de algemene navigatiebalk.
  • Page 52 Bluetooth en/of Wi-Fi Direct heeft een verbindingsbereik van 10 meter tussen uw dashcam en smartphone. y De SSID van de dashcam is afgedrukt op het label met connectiviteitsgegevens dat op uw dashcam of in de productdoos is aangebracht. 52 BLACKVUE...
  • Page 53 Verbinding maken met BlackVue Cloud U kunt de BlackVue-app gebruiken om verbinding te maken met BlackVue Cloud en zien waar uw auto zich op dat moment bevindt en live-video van de dashcam bekijken. Raadpleeg voor meer informatie over het gebruik van de BlackVue-app de handleiding van de BlackVue-app op https://cloudmanual.blackvue.com...
  • Page 54 Zodra de simkaart in de camera is geplaatst, wordt uw simkaart automatisch geactiveerd. Opmerking y Ga voor meer informatie naar de BlackVue-website: www.blackvue.com > Helpcenter > Sim Activation Guide (LTE Series). y Om uw factuurgegevens te beheren, drukt u op Ga naar sim-beheer.
  • Page 55 Ga naar BlackVue-simkaart op de startpagina om uw BlackVue-simkaart te beheren. DR770X-2CH LTE l DR970X-2CH LTE 55...
  • Page 56 (ii) Configureer de APN-instellingen om de simkaart te activeren en druk op Gereed. Opmerking y Om de BlackVue Cloud Service te gebruiken, moet de simkaart correct zijn geactiveerd voor internettoegang via het LTE-netwerk. y Wanneer de dashcam is verbonden met internet, kunt u BlackVue Cloud- functies (zoals live-weergave en video op afstand afspelen, realtime locatie, push-meldingen, auto-upload, externe firmware-update, enz.) gebruiken in...
  • Page 57 Opmerking y Wifi-hotspot-SSID’s kunnen opgeslagen worden (bijv. thuis, draagbare hotspot en werk). y De DR770X-2CH LTE-dashcam is niet compatibel met 5GHz draadloze netwerken. y Om toevoegingen te doen of wijzigingen te maken aan uw cloud- verbindingsmethoden, gaat u naar Verbinden met de Cloud, tikt u op naast uw dashcammodel en selecteert u Cloud-verbindingsinstellingen.
  • Page 58 Als u dit liever op een later tijdstip doet, drukt u op Overslaan. Anders drukt u op Volgende. (i) Selecteer de firmwaretaal voor uw BlackVue-dashcam. Druk op Volgende. (ii) Selecteer de tijdzone van uw locatie. Druk op Volgende.
  • Page 59 (iv) Druk op Meer instellingen om alle instellingen te openen of druk op Opslaan. Uw dashcam zal de SD-kaart formatteren om de instellingen toe te passen. Druk op OK om te bevestigen. (v) De installatie van de BlackVue-dashcam is voltooid. DR770X-2CH LTE l DR970X-2CH LTE 59...
  • Page 60 Om videobestanden af te spelen, drukt u op Afspelen en tikt u op de video die u wilt afspelen. Om de instellingen te wijzigen, drukt u op Opmerking y Ga voor meer informatie over de BlackVue-app naar https://cloudmanual.blackvue.com. 60 BLACKVUE...
  • Page 61 Om de camerafuncties in Web Viewer te kunnen gebruiken, moet u een account aanmaken en uw dashcam verbonden zijn met de cloud. Voor deze installatie wordt aanbevolen om de BlackVue-app te downloaden en de instructies, inclusief optionele stappen, te volgen in BlackVue-app gebruiken voordat u Web Viewer opent.
  • Page 62 Download het programma BlackVue Viewer vanaf www.blackvue.com > Support > Downloads en installeer het op uw computer. Start BlackVue Viewer. Selecteer een video en klik op de afspeeltoets of dubbelklik op de geselecteerde video om deze af te spelen. Klik op de toets om het BlackVue-instellingenpaneel te openen en de instellingen te wijzigen.
  • Page 63 Windows/macOS Viewer Opmerking y Ga voor meer informatie over de BlackVue Viewer naar https://cloudmanual.blackvue.com. y Het afspelen van de 4K UHD-resolutie is afhankelijk van de hardware en software van uw computer. Oudere computers bieden mogelijk geen ondersteuning aan 4K UHD. Als u problemen ondervindt, controleer dan de videoafspeelmogelijkheden van uw computer.
  • Page 64 Download BlackVue Windows Viewer vanaf www.blackvue.com > Support > Downloads en installeer deze op uw computer. Steek de microSD-kaart in de microSD kaartlezer en verbind de lezer met uw computer. Start BlackVue Viewer vanaf uw computer. Klik op de Formatteer -toets, selecteer het kaartstation en klik op OK.
  • Page 65 Achterkant: Volledig HD (1920x1080) @ 30 bps Beeldsnelheid * De beeldsnelheid kan verschillen tijdens wifi-streaming. Video-codec H.264 (AVC) Beeldkwaliteit Hoogste (Extreem), Hoogste, Hoog, Normaal Videocompressiemodus MP4 Wifi Ingebouwd (802.11b/g/n (2,4 − 2,4835 GHz)) Bluetooth Ingebouwd (V2.1 + EDR/4.2) DR770X-2CH LTE l DR970X-2CH LTE 65...
  • Page 66 Parkeermodus (GPS uit/Cloud uit): Gem. 310mA/12 V * Werkelijke energieverbruik kan variëren afhankelijk van Energieverbruik de gebruiks- en omgevingsomstandigheden. * Model DR770X-2CH LTE mag uitsluitend worden gebruikt in circuits die voldoen aan de beperkte voedingsbron. (Het maximale stroomverbruik moet minder zijn dan 100 VA of 8 A).
  • Page 67 * Windows 7 of nieuwer, Mac Sierra OS X (10.12) of nieuwer BlackVue Web Viewer * Chrome 71 of nieuwer, Safari 13.0 of nieuwer Overige Aangepast formaatvrij bestandsbeheersysteem * STARVIS is een handelsmerk van Sony Corporation. DR770X-2CH LTE l DR970X-2CH LTE 67...
  • Page 68 Voorzijde: 4K (3840 × 2160) bij 30 fps Resolutie/ Achterkant: Volledig HD (1920x1080) @ 30 bps Beeldsnelheid * De beeldsnelheid kan verschillen tijdens wifi-streaming. Video-codec H.264 (AVC) Beeldkwaliteit Hoogste (Extreem), Hoogste, Hoog, Normaal Videocompressiemodus MP4 Wifi Ingebouwd (802.11 a.b.g.n.ac) Bluetooth Ingebouwd (V2.1 + EDR/4.2) 68 BLACKVUE...
  • Page 69 (Het maximale stroomverbruik moet minder zijn dan 100 VA of 8 A). Bedrijfstemperatuur -20 °C − 70 °C (-4 °F − 158 °F) Opslagtemperatuur -20 °C − 70 °C (-4 °F − 158 °F) DR770X-2CH LTE l DR970X-2CH LTE 69...
  • Page 70 * Android 8.0 of nieuwer, iOS 13,0 of nieuwer BlackVue Viewer Software * Windows 7 of nieuwer, Mac Sierra OS X (10.12) of nieuwer BlackVue Web Viewer * Chrome 71 of nieuwer, Safari 13.0 of nieuwer Overige Aangepast formaatvrij bestandsbeheersysteem * STARVIS is een handelsmerk van Sony Corporation.

  • Page 71: Product Warranty

    Product Warranty The term of this product warranty is 1 year from the purchase date. (Accessories such as an External Battery/ microSD Card: 6 Months) We, PittaSoft Co., Ltd., provide the product warranty according to the Consumer Dispute Settlement Regulations (drawn up by the Fair Trade Commission).
  • Page 72 DR770X-2CH LTE: R-R-PTA-BlackVue7LTE 216-220046 R-R-PTA-RC110F-IR 018-190011 FCC ID: YCK-BV7LTE / HVIN: DR770X-2CH LTE / IC: 23402-BV7LTE DR970X-2CH LTE: 216-220088 018-190011 FCC ID: YCK-DR970XLTE / HVIN: DR970X-2CH LTE / IC: 23402-DR970XLTE Contains FCC ID: XMR201605EC25A / Contains IC: 10224A-201611EC25A Product | Car Dashcam...
