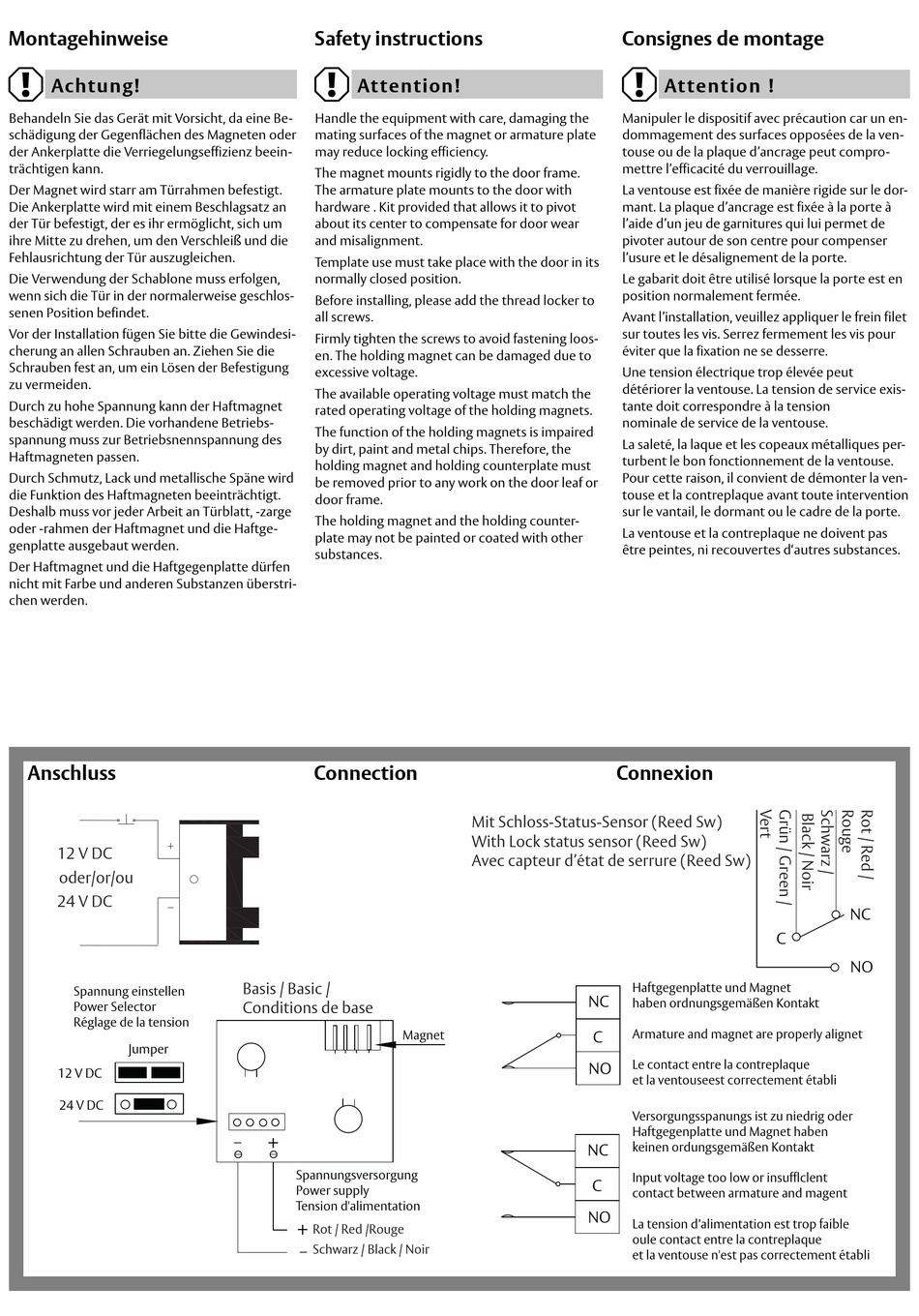

Assa Abloy effeff Mini Magnet Mounting Instructions page 2

Montagehinweise
A
Achtung!
Behandeln Sie das Gerät mit Vorsicht, da eine Be-
schädigung der Gegenflächen des Magneten oder
der Ankerplatte die Verriegelungseffizienz beein-
trächtigen kann.
Der Magnet wird starr am Türrahmen befestigt.
Die Ankerplatte wird mit einem Beschlagsatz an
der Tür befestigt, der es ihr ermöglicht, sich um
ihre Mitte zu drehen, um den Verschleiß und die
Fehlausrichtung der Tür auszugleichen.
Die Verwendung der Schablone muss erfolgen,
wenn sich die Tür in der normalerweise geschlos-
senen Position befindet.
Vor der Installation fügen Sie bitte die Gewindesi-
cherung an allen Schrauben an. Ziehen Sie die
Schrauben fest an, um ein Lösen der Befestigung
zu vermeiden.
Durch zu hohe Spannung kann der Haftmagnet
beschädigt werden. Die vorhandene Betriebs-
spannung muss zur Betriebsnennspannung des
Haftmagneten passen.
Durch Schmutz, Lack und metallische Späne wird
die Funktion des Haftmagneten beeinträchtigt.
Deshalb muss vor jeder Arbeit an Türblatt, -zarge
oder -rahmen der Haftmagnet und die Haftge-
genplatte ausgebaut werden.
Der Haftmagnet und die Haftgegenplatte dürfen
nicht mit Farbe und anderen Substanzen überstri-
chen werden.
Anschluss
12 V DC
oder/or/ou
24 V DC
Spannung einstellen
Power Selector
Réglage de la tension
Jumper
12 V DC
24 V DC
Safety instructions
A
At tention!
Handle the equipment with care, damaging the
mating surfaces of the magnet or armature plate
may reduce locking efficiency.
The magnet mounts rigidly to the door frame.
The armature plate mounts to the door with
hardware . Kit provided that allows it to pivot
about its center to compensate for door wear
and misalignment.
Template use must take place with the door in its
normally closed position.
Before installing, please add the thread locker to
all screws.
Firmly tighten the screws to avoid fastening loos-
en. The holding magnet can be damaged due to
excessive voltage.
The available operating voltage must match the
rated operating voltage of the holding magnets.
The function of the holding magnets is impaired
by dirt, paint and metal chips. Therefore, the
holding magnet and holding counterplate must
be removed prior to any work on the door leaf or
door frame.
The holding magnet and the holding counter-
plate may not be painted or coated with other
substances.
Connection
Basis / Basic /
Conditions de base
Magnet
–
+
Spannungsversorgung
Power supply
Tension d'alimentation
+
Rot / Red /Rouge
–
Schwarz / Black / Noir
Consignes de montage
A
Manipuler le dispositif avec précaution car un en-
dommagement des surfaces opposées de la ven-
touse ou de la plaque d'ancrage peut compro-
mettre l'efficacité du verrouillage.
La ventouse est fixée de manière rigide sur le dor-
mant. La plaque d'ancrage est fixée à la porte à
l'aide d'un jeu de garnitures qui lui permet de
pivoter autour de son centre pour compenser
l'usure et le désalignement de la porte.
Le gabarit doit être utilisé lorsque la porte est en
position normalement fermée.
Avant l'installation, veuillez appliquer le frein filet
sur toutes les vis. Serrez fermement les vis pour
éviter que la fixation ne se desserre.
Une tension électrique trop élevée peut
détériorer la ventouse. La tension de service exis-
tante doit correspondre à la tension
nominale de service de la ventouse.
La saleté, la laque et les copeaux métalliques per-
turbent le bon fonctionnement de la ventouse.
Pour cette raison, il convient de démonter la ven-
touse et la contreplaque avant toute intervention
sur le vantail, le dormant ou le cadre de la porte.
La ventouse et la contreplaque ne doivent pas
être peintes, ni recouvertes d'autres substances.
Connexion
Mit Schloss-Status-Sensor (Reed Sw)
With Lock status sensor (Reed Sw)
Avec capteur d'état de serrure (Reed Sw)
Haftgegenplatte und Magnet
NC
haben ordnungsgemäßen Kontakt
Armature and magnet are properly alignet
C
Le contact entre la contreplaque
NO
et la ventouseest correctement établi
Versorgungsspanungs ist zu niedrig oder
Haftgegenplatte und Magnet haben
keinen ordungsgemäßen Kontakt
NC
Input voltage too low or insufflclent
C
contact between armature and magent
NO
La tension d'alimentation est trop faible
oule contact entre la contreplaque
et la ventouse n'est pas correctement établi
At tention !
C
NC
NO
