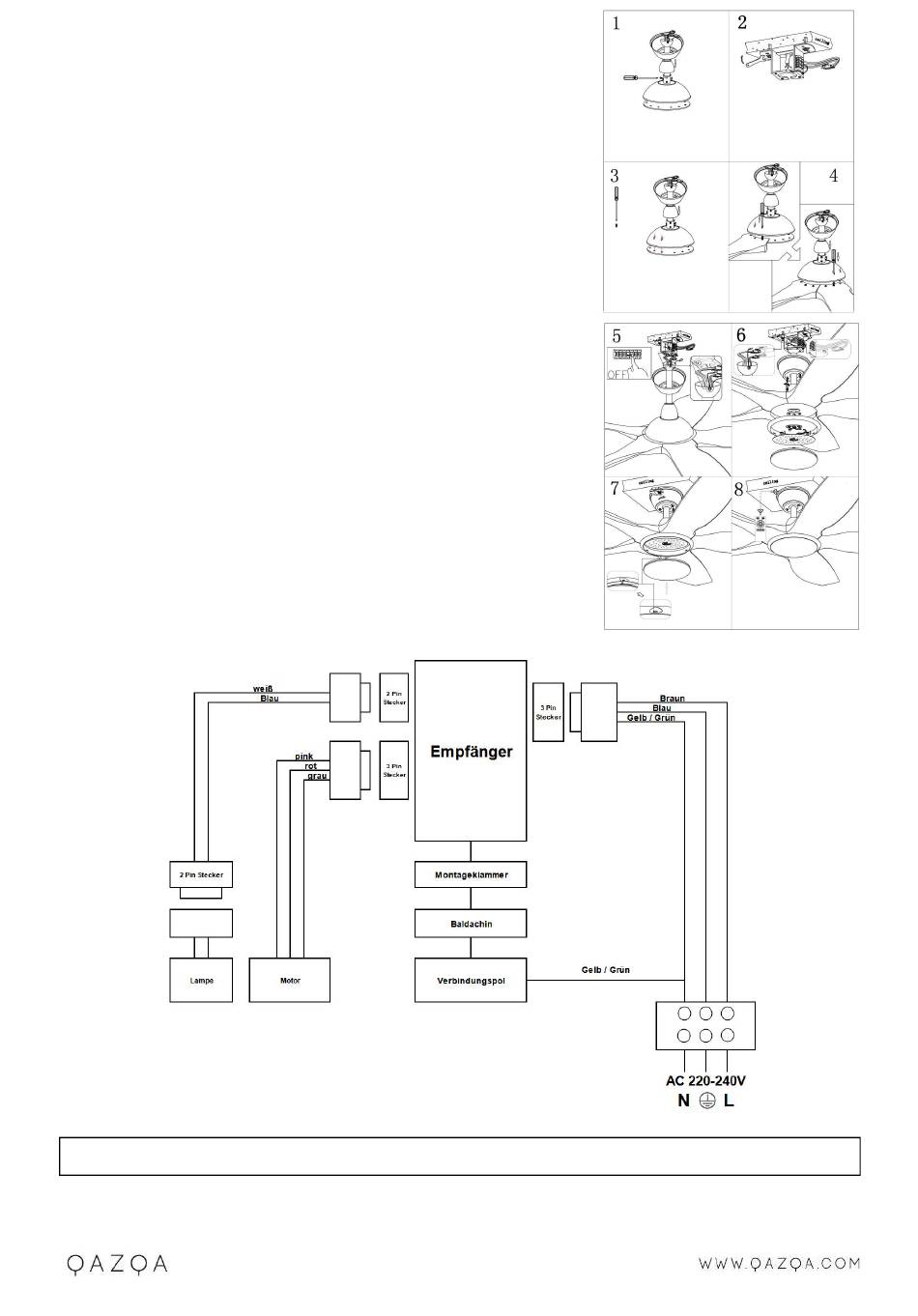

7) Installation des Deckenventilators
1. Ziehen Sie den Befestigungspol durch den oberen Baldachin
und führen Sie den Pin zur Querbefestigung und den Vorsteckstift
ein. Ziehen Sie nun die beiden Schrauben am Befestigungspol an. (Abb. 1)
2. Montieren Sie die Montageplatte mit Schrauben (Abb. 2)
3. Lockern Sie die Schraube am Motor (Abb. 3)
4. Befestigen Sie die Rotorblätter am Motor mit Schrauben (Abb. 4)
5. Stellen Sie sicher, dass die Stromzufuhr unterbrochen ist und führen Sie
vorsichtig den Ventilator in die Montageklammer ein. Drehen Sie den
Ventilator so lange bis die Einbuchtung der Kugelaufhängung den Pinn der
Montageklammer berührt. Ziehen Sie nun die Schrauben fest an. (Abb. 5)
6. Fügen sie das LED Modul mit dem LED Modul zusammen mithilfe der
Schrauben und verbinden Sie das LED Modul mit dem Stecker. Fügen Sie
jetzt den Empfänger zur Montageklammer hinzu. Verbinden Sie den
Motoranschluss, den LED Modul-Anschluss und den Empfängeranschluss.
Schließen Sie den Ventilator dann an das Stromanschluss an.
Setzen Sie den Lampenschirm auf d as LED Modul und drehen Sie den
7.
oberen Baldachin in Uhrzeigerrichtung auf die Montageklammer.
8. Der Deckenventilator ist nun fertig montiert.
Für den Fall, dass das Beleuchtungsset teilweise vorinstalliert ist, können Sie die Anleitung zur Zusammensetzung des Sets überspringen
