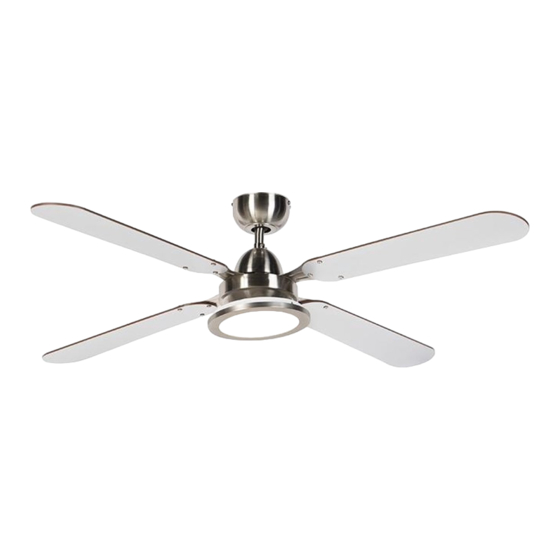

- Page 1 Fanattic Fan 98355/98356/98357 English and Dutch 1x12W LED This item contains Unchangeable LED 3000 >80 20000 15000 ON/OFF...
-
Page 2: Warning Symbols
1. Warning symbols ead the instructions aution 2. General Safety Instructions ead this instruction manual thoroughly before using the appliance and save it for future reference and if necessary pass the instruction manual on to a third party. WARNING: W hen using electrical appliance, basic safety precautions should always be followed to reduce the risk of fire, electrical shock and personal injury. - Page 3 1) General efore carrying out any work on the fan, disconnect it from the electrical supply! � heck if the electrical specifications of this appliance are compatible with your installation. The suppler accepts � no responsibility for any physical injury or material damage resulting from incorrect use or installation of this fan.
-
Page 4: Environmental Protection
2. Electrical safety he appliance should be installed by authorized electrician only acc. to national wiring rules. 3. Specific Safety Rules he fan is to be installed so that the blades are more than 2.3 m above the floor 4. Environmental protection CAUTION! lectrical products must not be thrown out with domestic waste. -
Page 5: Parts Description
6.The ceiling fan (element) PARTS DESCRIPTION 1.Mounting bracket 2.Screws 3.Screws 4.Hanger ball 5.Upper canopy 6.Down rod 7.Cross pin 8.Cotter pin 9.Down rod Yoke 10.Screw 11.Motor 12.Blade holder screw 13.Blade 14.Blade holder 15.Screws 16.Light kit fixing bracket 17.Led light plate 18.Transmitter 19.Remote control receiver... - Page 6 7.Installation of the celing fan 1. Install the mounting bracket by screw(Fig.1) 2. Assembly the blades to blades holder by screw .(Fig.2) 3. Loose the screw from motor. (Fig.3) 4. Install the blade on the motor by Screws.(Fig.4)
- Page 7 5.Carefully insert the fan into the Mounting bracket. Rotate the fan until the notch of the hanger ball engages the the pin of the mounting bracket. Then, firmly fix the screws.(Fig 5) 6.To connect the power supply from the celing and fan.(Fig 6) 7.Insert the remote control receiver on the mounting bracket.(Fig 7) 8.Connect the transmitter and remote...
- Page 8 9.Stick the lens on the canopy.(Fig 9)
-
Page 9: How To Use
8. How to use irection switch on the fan ‘s switch box(SUMMER and WINTER switch) own for summer make the air movement directly from ceiling p for winter, to circulate the warm air generated by heater to floor E E E E N N N N 9. -
Page 10: Troubleshooting
11.Trouble shooting PROBABLE CAUSES SUGGESTED REMEDY TROUBLE 1. Fan will not start A/ Fuse or circuit breaker blown. A/ Check main and branch circuit B/ Loose power line connections fuses or circuit breakers. to the fan. B/ Check line wire connections to fan C/ Speed controller not in correct C/ Check speed controller's position. - Page 11 PREFACE our ceiling fan may sometimes have wobble problem when operate due to irregularity in blades or the blade holder. Also, improper assembly in the mounting system may cause some additional problem also bearing crooked. The following procedure to remedy such problem is strongly recommended by us from our past experience in handling the wobble problem.
- Page 12 his appliance can be used by children aged from 8 years and above if they have if they have been given supervision or instruction concerning use Of the appliance in a safe way and if they understand the hazards involved. Cleaning and user maintenance shall not be made by children Unless they are older than 8 and supervised.
- Page 15 HANDLEIDING Plafondventilator Fanattic 98355/98356/98357...
- Page 16 Waarschuwings symbolen Lees de instructies Waarschuwing Lamp/Lichtbron Algemene veiligheidsinstructies Lees dit instructieboekje zorgvuldig door voor gebruik. Bewaar de kassabon/factuur samen met deze handleiding als toekomstige referentie/garantie en geef dit boekje door wanneer nodig aan de derde partij. WAARSCHUWING: Bij gebruik het van elektrische producten, neem de voorzorgsmaatregelen in acht om kans op vuur, elektrische schokken en persoonlijke verwondingen te voorkomen.
- Page 17 1) Algemeen WAARSCHUWING: Om het risico van brand en elektrische schokken te voorkomen, schakel je de stroomtoevoer naar de ventilator uit in de hoofdzekeringkast of de hoofd- schakelkast voor je begint met het installeren van de ventilator of voor je de ventilator onderhoudt of accessoires installeert.
- Page 18 Laat geen verpakkings onderdelen (plastic zak, doos en piepschuim) binnen het bereik van kinderen liggen. Om de kans op lichamelijk letsel of schade aan de ventilator of andere voorwerpen te vermijden, dien je voorzichtig te zijn bij het werken aan of in de buurt van de ventilator en bij het schoonmaken ervan.
-
Page 19: Technische Gegevens
Elektriciteits veiligheid De installatie van de ventilator moet worden uitgevoerd door iemand die over de beno- digde kennis beschikt of door een erkend elektricien volgens de nationale bedrading regels. Specifieke veiligheidsregels Zorg dat de ventilator minimaal 2.30 meter boven de vloer geïnstraleerd word. Milieubescherming WAARSCHUWING! Gooi elektrische producten niet bij het huisvuil. - Page 20 6. Onderdelen plafondventilator ONDERDELEN BESCHRIJVING 1. Ophangbeugel 2. Schroeven 3. Schroeven 4 . Bevestigings module 5. Plafondplaat 6. Stalen stang 7. Splitpen 8. Dwarspen 9. Stang bevestiging 10. Schroef 11. Moter 12. Bladhouder schroeven 13. Ventilator blad 14 . Blad houder 15.
- Page 21 7. Installatie van de plafondventilator 1. Pak de ventilator uit en controleer de inhoud. Schakel voor installatie de stroomtoevoer uit om elektrische schokken te voorkomen. 2. Installeer de ophangbeugel met schroeven, zoals afgebeeld in fig.1 3. Monteer de ventilator bladen aan de houders en draai de schroeven stevig aan, fig 2 4 .
- Page 22 5. Hang de ventilator voorzichtig in de ophang beugel. Draai de ventilator totdat de inkeping van de bevestigingsmodule grijpt in de pen van de ophangbeugel. Draai vervolgens de schroeven stevig vast fig 5. 6. Schuif de ontvanger tussen de ophangbeugel. Verbind de bedrading op een veilige en correcte manier.
- Page 23 7. Plak de lens van de ontvanger op de plafondkap, fig 9 Stalen stang Geel/groen Plafondplaat Bevestigingsplaat Geel/groen Geel/groen Blauw Aarde Zwart Blauw Bruin Schakel/Fase Zwart Vanuit huis Motor (Als de ventilator voor een gedeelte al gemonteerd is kun je deze stappen overslaan)
- Page 24 8. Gebruiksaanwijzing Het is een ventilator die bediend wordt met een afstandsbediening. Dit zijn de standen van de ventilator. Lage snelheid Medium snelheid Hoge snelheid En 0 of ‘Off’ om de ventilator uit te schakelen Voor het gebruik van de lamp gebruik je de knop met on/off (aan/uit) De knop voor de zomer/winterstand zit op de bovenkant van de behuizing.
- Page 25 9. Afstandsbediening Deze plafondventilator kan worden geïnstalleerd met een afstandsbediening. Zorg er voor dat je weet hoe je deze op een veilige manier moet instellen, of vraag uitleg aan een elektricien. P.11...
- Page 26 10. Onderhoud Voor je enig onderhoud uitvoert, schakel je de lamp uit en de stroomtoevoer uit. - Laat de lichtbron afkoelen - Gebruik geen natte spons - Gebruik geen schuur, hardnekkige reinigingsmiddelen of andere vloeistoffen om de ventilator te reinigen. - Maak de motor, motorbehuizing en andere elektrische delen van de ventilator niet schoon met water ivm kortsluiting.
- Page 27 10. Probleem/oorzaak/oplossing PROBLEEM OORZAAK OPLOSSING 1. Ventilator start niet A - Het elektriciteitscircuit is opgeblazen A - Controleer het circuit B - Losse draad connectie naar de B - Controleer de draad connecties naar de ventilator ventilator C - De snelheidsregelaar niet in de juiste C - Controleer de positie van de koordjes positie 2.
- Page 28 11. Gebruik van balans set Je plafond ventilator kan soms een balansprobleem hebben en wiebelen door een oneffen- heid in de bladen of bladhouder. Ook kan het zo zijn dat de lagers van de plafondbeves- tiging niet recht zijn. Gebruik de volgende procedure die door ons geadviseerd wordt om het probleem op te lossen.
- Page 29 12. Overige Dit product is akkoord met de relevante veiligheidseisen. Reparaties moeten uitgevoerd worden door gekwalificeerde personen die gebruik maken van originele losse onder- delen. Dit kan anders resulteren tot een gevaar voor de gebruiker. INFORMATIE EISEN VOLGENS HET ECO-DESIGN OMSCHRIJVING SYMBOOL WAARDE...
