S+S Regeltechnik PREMASGARD SHD Operating Instructions Manual
Hide thumbs
Also See for PREMASGARD SHD:
Table of Contents
Advertisement
Available languages
Available languages
Quick Links
D G F r
6002-8900-2011-000 28900-2015 04 ⁄ 2015
SHD
PREMASGARD
®
SHD - LC
PREMASGARD
®
D
Bedienungs- und Montageanleitung
Druckmessumformer, incl. DIN-Steckdose,
mit aktivem Ausgang
G
Operating Instructions, Mounting & Installation
Pressure measuring transducers, incl. DIN receptacle,
with active output
F
Notice d'instruction
Convertisseur de pression, y compris prise DIN,
avec sortie active
r
Руководство по монтажу и обслуживанию
Преобразователь давления измерительный,
вкл. розетку по стандарту DIN,
с активным выходом
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
SHD
SHD - LC
Advertisement
Table of Contents
Related Manuals for S+S Regeltechnik PREMASGARD SHD
Summary of Contents for S+S Regeltechnik PREMASGARD SHD

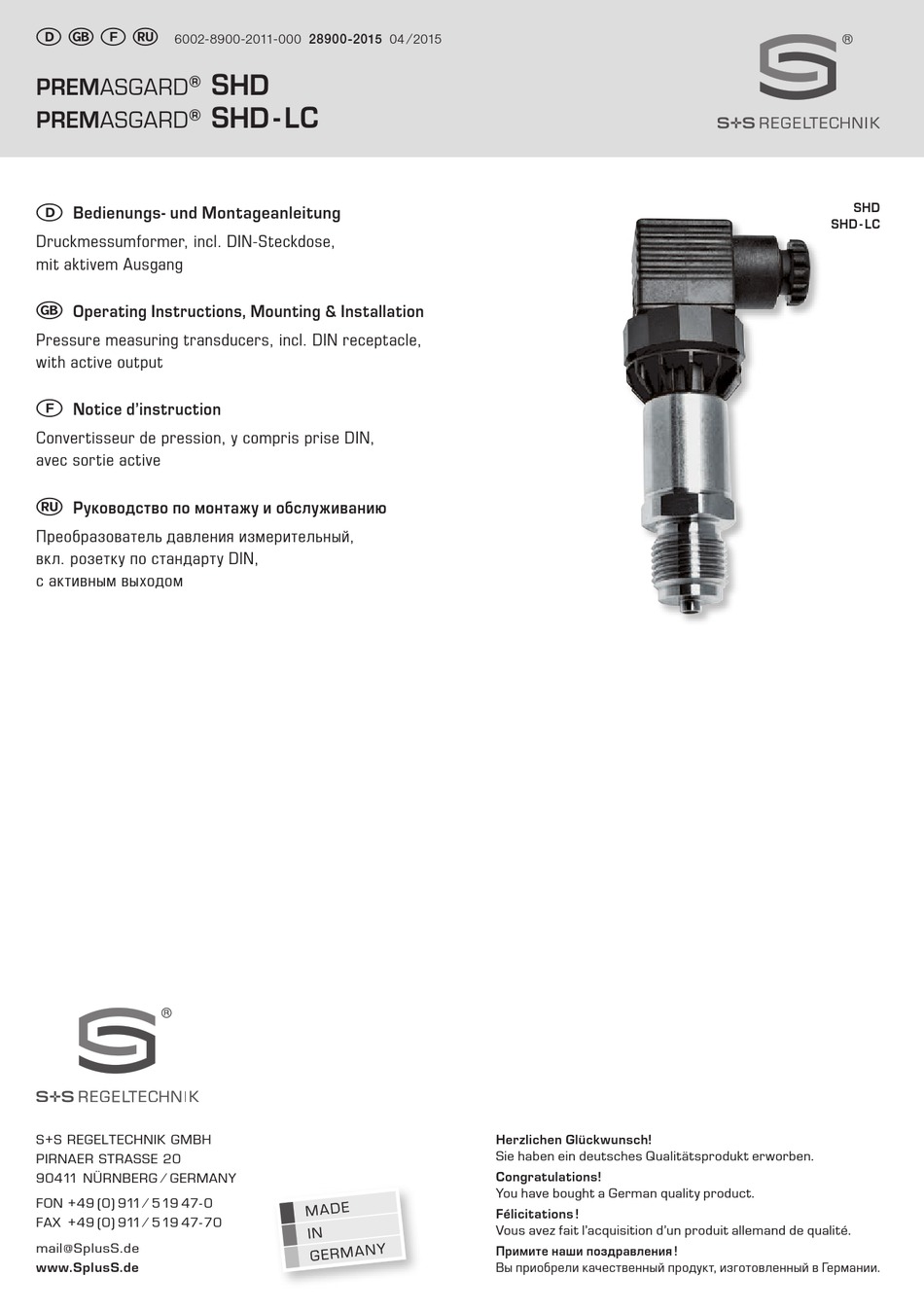

- Page 1 Convertisseur de pression, y compris prise DIN, avec sortie active Руководство по монтажу и обслуживанию Преобразователь давления измерительный, вкл. розетку по стандарту DIN, с активным выходом S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben. PIRNAER STRASSE 20 Congratulations! 90411 NÜRNBERG ⁄ GERMANY You have bought a German quality product.
- Page 2 D G F r PREMASGARD ® SHD - LC PREMASGARD ® Maßzeichnung SHD - LC Dimensional drawing Plan coté Габаритный чертеж PG11 SW24 G1/2...
-
Page 3: Technische Daten

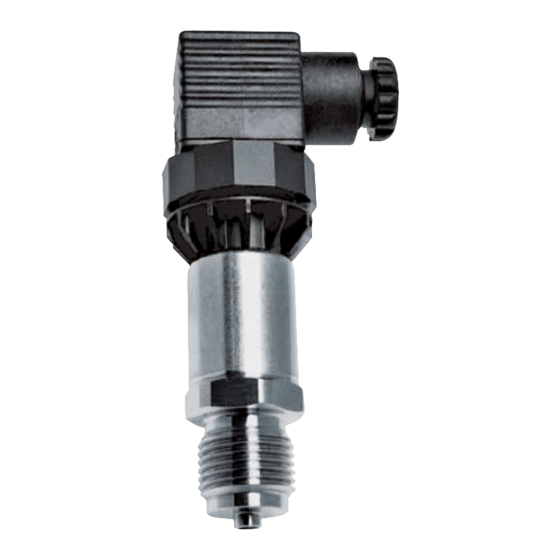

® PREMASGARD Rev. 2015 - 1.0 DE Der Druckmessumformer PREMASGARD ® SHD misst Relativdrücke im bar-Bereich. Er wandelt die Messgröße in ein Normsignal von 0 -10 V oder 4...20 mA um. Prozessanschluss ist G ½ ". Er ist zur Messung von Drücken in gasförmigen und flüssigen Medien geeignet. Einsatz findet dieser Drucktransmitter in der Hydraulik, Pneumatik, Prozesstechnik, im Maschinen- und Anlagenbau. - Page 4 ® PREMASGARD SHD - LC Rev. 2015 - 1.0 DE Der Druckmessumformer PREMASGARD ® SHD-LC misst Relativdrücke im bar-Bereich. Er wandelt die Messgröße in ein Normsignal von 0 - 10 V oder 4...20 mA um. Prozessanschluss ist G ½ ". Er findet Anwendung zur Messung von Drücken in gasförmigen und flüssigen Medien. Eingesetzt wird dieser Drucktransmitter in der Hydraulik, Pneumatik, Prozesstechnik, im Maschinen- und Anlagenbau.
-
Page 5: Wichtige Hinweise
Wichtige Hinweise Als AGB gelten ausschließlich unsere sowie die gültigen „Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektro industrie“ (ZVEI Bedingungen) zuzüglich der Ergänzungsklausel „Erweiterter Eigentumsvorbehalt“. Außerdem sind folgende Punkte zu beachten: – Vor der Installation und Inbetriebnahme ist diese Anleitung zu lesen und die alle darin gemachten Hinweise sind zu beachten! –... -
Page 6: Technical Data
® PREMASGARD Rev. 2015 - 1.0 GB The pressure measuring transducer PREMASGARD ® SHD measures relative pressures in the bar range. It converts the measurand pressure into standard signals of 0 -10 V or 4...20 mA. Process connection is G ½ " straight external pipe thread. SHD is used for pressure measurement in gaseous and liquid media. - Page 7 ® PREMASGARD SHD - LC Rev. 2015 - 1.0 GB The pressure measuring transducer PREMASGARD ® SHD-LC measures relative pressures in the bar range. It converts the measurand pressure into standard signals of 0 -10 V or 4...20 mA. Process connection is G ½ " straight external pipe thread. SHD-LC is used for pressure measurement in gaseous and liquid media.
- Page 8 General notes Our “General Terms and Conditions for Business“ together with the “General Conditions for the Supply of Products and Services of the Electrical and Electronics Industry“ (ZVEI conditions) including supplementary clause “Extended Retention of Title“ apply as the exclusive terms and conditions. In additionIn addition, the following points are to be observed: –...
-
Page 9: Caractéristiques Techniques
® PREMASGARD Rév. 2015 - 1.0 FR Le convertisseur de pression PREMASGARD ® SHD mesure les pressions relatives dans la plage de pression en bar. Il convertit la grandeur de mesure en un signal normalisé de 0 -10 V ou de 4...20 mA. Raccordement process : G ½ ". Il est conçu pour la mesure de pressions en milieux gazeux et liquides. - Page 10 ® PREMASGARD SHD - LC Rév. 2015 - 1.0 FR Le convertisseur de pression PREMASGARD ® SHD-LC mesure les pressions relatives dans la plage de pression bar. Il convertit la grandeur de mesure en un signal normalisé de 0 - 10 V ou de 4...20 mA. Raccordement process : G ½ ". Il est conçu pour la mesure de pressions en milieux gazeux et liquides.
- Page 11 Généralités Seules les CGV de la société S+S, les « Conditions générales de livraison du ZVEI pour produits et prestations de l’industrie électronique » ainsi que la clause complémentaire « Réserve de propriété étendue » s’appliquent à toutes les relations commerciales entre la société S+S et ses clients. Il convient en outre de respecter les points suivants : –...
- Page 12 ® PREMASGARD Rev. 2015 - 1.0 RU Измерительные преобразователи давления PREMASGARD ® SHD предназначены для измерения относительного давления в газообразных и жидких средах. Измеренные величины преобразуются в сигналы 0–10 В или 4 ... 20 мА. Монтаж через резьбу G ½ дюйма. Находят...
-
Page 13: Технические Данные
® PREMASGARD SHD - LC Rev. 2015 - 1.0 RU Измерительные преобразователи давления относительного PREMASGARD ® SHD-LC предназначены для измерения давления в газообразных и жидких средах. Измеренные величины преобразуются в сигналы 0–10 В или 4 ... 20 мА. Монтаж через резьбу G ½ дюйма. Находит... - Page 14 Указания к продуктам В качестве Общих Коммерческих Условий имеют силу исключительно наши Условия, а также действительные «Общие условия поставки продукции и услуг для электрической промышленности» (ZVEI) включая дополнительную статью «Расширенное сохранение прав собственности». Помимо этого, следует учитывать следующие положения: – Перед установкой и вводом в эксплуатацию следует прочитать данное руководство; должны быть учтены все приведенные в нем указания! –...
- Page 15 Reprints, in part or in total, are only permitted with the approval of S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
- Page 16 D G F r PREMASGARD ® SHD - LC PREMASGARD ® ...
