  • Page 1 INb1a018_US_CA 846-102V80 IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY ASSEMBLY & INSTRUCTION MANUAL...

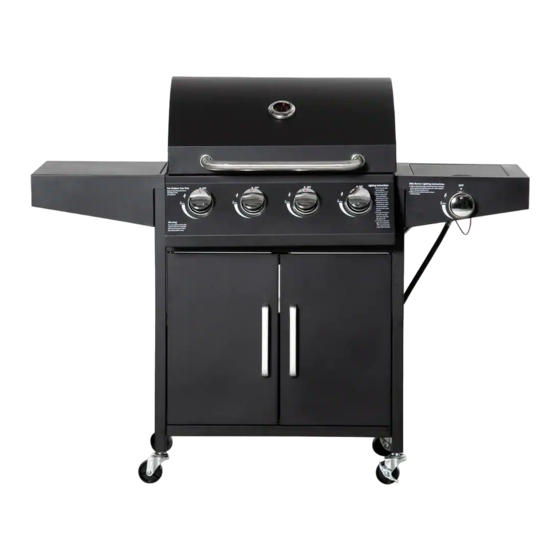

  • Page 2 (Pic. per 4 burners+1 side burner)

  • Page 3: Safety Instructions

    SAFETY INSTRUCTIONS 1. Read the instruction manual carefully before use and keep it for future reference. Failure to comply with the instructions can result in death, serious injury or property damage. 2. For outdoor use ONLY! Do not use indoors. 3.

  • Page 4: Part List

    PART LIST Pic. Pic. M4 *8 +3(spare) screw M5*12 +3(spare) screw Top door M4*nut Bottom door M3*nut M3*10 screw M3*10 self-tap screw...
  • Page 5 Assembly Note: Please do not tight the screws and nuts till all assembly steps completed. M3 * 10 screw x 2 M3*10 st x 2 M3 nut x 2 M5*12 screw 1. Assemble the LH and RH frame (5&6) to bottom shelf (7)
  • Page 6 Assembly 2. Assemble the back shelf (9) to the frames with 4 pcs M5 screws (B).
  • Page 7 Assembly 3. Assemble the front beam (8) to the front of frames with 4pcs M5 screws (B).
  • Page 8 Assembly 4. Assemble the 4pcs wheels (10&11) to the end of frame legs. Note: the 2pcs wheels with break (10) are always in the same side.
  • Page 9 Assembly 5. The body (1) is slided into the frame legs with 8 pcs pre-assembled M5 screws (See detailed pic.). Tight screws after body slided into position. Thermometer (23) is fixed to the lid by its own screw. Note: make sure the 8pcs screws are pre-assembled before sliding.
  • Page 10 Assembly 6. LH side shelf (14) is asssembled to the body with 6 pcs M5 screws (B).
  • Page 11 Assembly 7. RH side shelf (14) is asssembled to the body with 6 pcs M5 screws (B). Note: RH side shelf for A serial. RH side burner shelf for B serial. Here takes B serial for install instruction explain.
  • Page 12 Assembly 8. Side burner rotary switch base (16),side burner front plate and side burner valve (inside shelf front plate) are assembled together with 2pcs M4 countersunk screws (A).
  • Page 13 Assembly 9-1. Side burner (18) is assembled into the side burner shelf with 2 pcs M4 screws (A). Insert the tube to valve connector. Note: No need this step for A serial.
  • Page 14 Assembly 9-2. One end of ignition (19) is assembled to the side bunrer shelf with 1 pc M4 screw (A) and 1pc M4 nut (D). The other end is assembled to the valve connector. Note: No need this step for A serial.
  • Page 15 Assembly...
  • Page 16 Assembly 10. Decorated knob (17) is assembled to side burner’s front plate. Grate (20) is putted on side burner shelf, with 3 longer legs into the holes. Note: No need this step for A serial.
  • Page 17 Assembly 11. Handles (13) are assembled to front doors (12) with 4pcs M4 screws (A). Totally 2 pcs doors.
  • Page 18 Assembly 12. Doors are assembled to frames’ front legs with top and bottom pins (C&E).
  • Page 19 Assembly 13. Warming grid (2), cooking grids (3) and heat tents (4) are fixed into the body.
  • Page 20 Assembly 14. Oil cup (21) is assembled to the oil pan.
  • Page 21 Assembly Tight all screws before use Assembly completed...
  • Page 22 INb1a018_US_CA 846-102V80 IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY ASSEMBLY & INSTRUCTION MANUAL...
  • Page 23 (Illustration 4 brûleurs+1 brûleur latéral)

  • Page 24: Consignes De Sécurité

    CONSIGNES DE SÉCURITÉ 1.Lisez attentivement le manuel d'instructions avant d'utiliser l'appareil et conservez-le pour pouvoir le consulter ultérieurement. Le non-respect des instructions peut entraîner des blessures, des dommages matériels ou la mort. 2.Réservé à un usage exclusivement extérieur. Ne pas utiliser à l'intérieur.

  • Page 25: Liste Des Pièces

    LISTE DES PIÈCES Pic. Pic. +3(spare) Vis M4 *8 +3(spare) Vis M5*12 Goupille Porte supérieur e Écrou M4* Goupille Porte inférieure Écrou M3* Vis M3*10 Vis auto- taraudeu se M3*10...
  • Page 26 Assemblage Remarque : ne serrez pas les vis et les écrous tant que toutes les étapes de l'assemblage ne sont pas terminées. Vis M3 * 10 x 2 Vis M3*10 x 2 Écrou M3 x 2 Vis M5*12 1.Assemblez les cadres gauche et droit (5 et 6) à la palette...
  • Page 27 Assemblage 2.Fixer la palette arrière (9) aux cadres avec quatre vis M5 (B).
  • Page 28 Assemblage 3．Fixez la traverse avant (8) à l'avant des cadres avec quatre vis M5 (B).
  • Page 29 Assemblage 4．Fixez les quatre roulettes (10 et 11) au bas des pieds du cadre. Remarque : les deux roulettes à freins (10) sont toujours du même côté.
  • Page 30 Assemblage 5.Placez le corps (1) dans le cadre à l'aide de huit vis M5 (voir l'image ci-dessus). Serrez les vis une fois que le corps est en position. REMARQUE : Assurez-vous que les huit vis sont desserrées avant de les glisser en position.
  • Page 31 Assemblage 6.Fixez la palette latérale gauche (14) au corps à l'aide de six vis M5 (B).
  • Page 32 Assemblage 7.Fixez la palette latérale droite (14) à la carrosserie à l'aide de six vis M5 (B). Remarque : la palette latérale droite est pour la série A. La palette latérale droite du brûleur est pour la série B. Voici les instructions pour l'installation de la série B.
  • Page 33 Assemblage 8.La base du commutateur rotatif du brûleur latéral (16), la plaque frontale du brûleur latéral et la valve du brûleur latéral (à l'intérieur de la plaque frontale de la tablette) sont assemblées avec deux vis à tête fraisée M4 (A). Remarque : Cette étape n'est pas nécessaire pour la série A.
  • Page 34 Assemblage 9-1. Le brûleur latéral (18) est fixé à la palette latérale à l'aide de deux vis M4 (A). Insérez le tube dans le connecteur de la valve.
  • Page 35 Assemblage 9-2. Une extrémité de l'allumage (19) est fixée à la palette latérale du brûleur à l'aide d'une vis M4 (A) et d'un écrou M4 (D). Fixez l'autre extrémité au connecteur de la valve. Remarque: Cette étape n'est pas nécessaire pour la série A...
  • Page 36 Assemblage Pour allumer le brûleur latéral, assurez-vous que la tête de l'aiguille d'allumage est dirigée vers l'un des trous de gaz.
  • Page 37 Assemblage 10. Fixez le bouton décoratif (17) à la plaque frontale du brûleur latéral. Placez la grille (20) sur la palette du brûleur latéral, avec les trois pieds les plus longs dans les trous. Remarque: Cette étape n'est pas nécessaire pour la série A.
  • Page 38 Assemblage 11.Fixez les poignées (13) aux portes avant (12) avec quatre vis M4 (A).
  • Page 39 Assemblage 12.Fixez la porte aux pieds avant du cadre à l'aide des goupilles supérieure et inférieure (C & E).
  • Page 40 Assemblage 13.La grille de réchauffage (2), les grilles de cuisson (3) et les tentes de chaleur (4) sont placées dans le corps.
  • Page 41 Assemblage 14.Fixez le godet à huile (21) à la casserole.
  • Page 42 Assemblage Serrez toutes les vis avant l'utilisation. Fin de l'assemblage...
