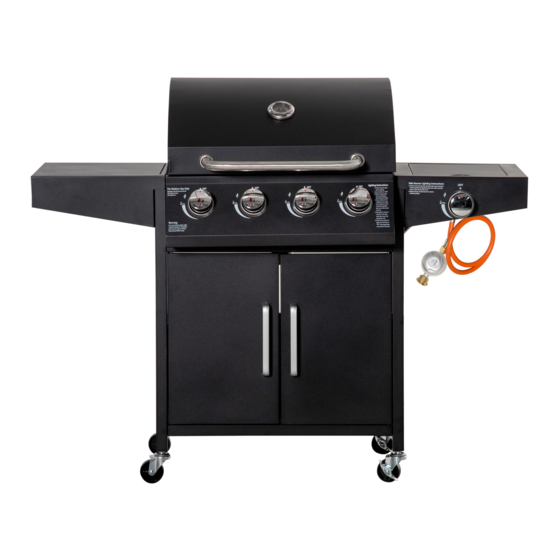

Outsunny 846-102V91 Assembly & Instruction Manual

Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
INb1a018_DE
846-102V91
DE
IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY
ASSEMBLY & INSTRUCTION MANUAL

Advertisement

loading
Need help?

Need help?

Do you have a question about the 846-102V91 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Outsunny 846-102V91

Summary of Contents for Outsunny 846-102V91

  • Page 1 INb1a018_DE 846-102V91 IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY ASSEMBLY & INSTRUCTION MANUAL...
  • Page 2 (Abbildung pro 4 Brenner+1 Seitenbrenner)
  • Page 3 SICHERHEITSHINWEISE 1.Lesen Sie die Bedienungsanleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf. Die Nichtbeach- tung der Anweisungen kann zu Verletzungen, Sachschäden oder Tod führen. 2.Nur für den Gebrauch im Freien. Nicht in Innenräumen verwenden. 3.Nicht unterhalb des Bodens verwenden.
  • Page 4 STÜCKLISTE Anzahl Anzahl Bild. Bild. +2(spare) M4 x 8 Schraube M5*12 Schraube +2(spare) Stift der oberen Tür M4 x Mutter Unterer Türstift M3 x Mutter M3 x 10 Schraube M3 x 10 Blechschraube...
  • Page 5 Montage Hinweis: Ziehen Sie die Schrauben und Muttern erst an, wenn alle Montageschritte abgeschlossen sind. Schraube M3 x 10 x2 M3 x 10 Schraube x 2 Mutter M3 x 2 1.Befestigen Sie den linken und rechten Rahmen (5 & 6) mit vier M5-Schrauben (B) an der unteren Ablage (7).
  • Page 6 Montage 2.Befestigen Sie die hintere Ablage (9) mit vier M5-Schrauben (B) an den Rahmen.
  • Page 7 Montage 3.Befestigen Sie den vorderen Träger (8) an der Vorderseite der Rahmen mit vier M5-Schrauben (B).
  • Page 8 Montage 4.Befestigen Sie die vier Räder (10 & 11) an der Unterseite der Rahmenbeine. Hinweis: Die beiden Räder mit Bremsen (10) befinden sich immer auf der gleichen Seite.
  • Page 9 Montage 5.Setzen Sie den Körper (1) mit acht M5-Schrauben in den Rahmen ein (siehe Abbildung oben). Ziehen Sie die Schrauben fest, nachdem der Körper in Position ist. HINWEIS: Vergewissern Sie sich, dass die acht Schrauben locker sind, bevor Sie es in die Position schieben.
  • Page 10 Montage 6.Befestigen Sie die linke Seitenablage (14) mit sechs M5-Schrauben (B) am Körper.
  • Page 11 Montage 7.Befestigen Sie die rechte Seitenablage (14) mit sechs M5-Schrauben (B) am Körper. Hinweis: Die rechte Seitenablage ist für die Serie A. Die rechte Seitenablage des Brenners ist für die Serie B. Hier ist die Anleitung für die Installation der Serie B.
  • Page 12 Montage 8.Die Basis des Seitenbrenner-Drehschalters (16), die Frontplatte des Seitenbrenners und das Seitenbrennerventil (in der Front- platte der Ablage) werden mit zwei M4-Senkkopfschrauben (A) montiert. Hinweis: Dieser Schritt ist bei der Serie A nicht erforderlich.
  • Page 13 Montage 9-1. Der Seitenbrenner (18) wird mit zwei M4-Schrauben (A) an der Seitenbrennerablage befestigt. Führen Sie den Schlauch in den Ventilanschluss ein. Hinweis: Dieser Schritt ist für die Serie A nicht erforderlich.
  • Page 14 Montage 9-2. Ein Ende der Zündung (19) wird mit einer M4-Schraube (A) und einer M4-Mutter (D) an der seitlichen Brennerablage befes- tigt. Befestigen Sie das andere Ende am Ventilanschluss. Hinweis: Dieser Schritt ist bei der Serie A nicht erforderlich.
  • Page 15 Montage Um den Seitenbrenner anzuzünden, stellen Sie sicher, dass der Zündnadelkopf auf eines der Gaslöcher gerichtet ist.
  • Page 16 Montage 10.Bringen Sie den Zierknopf (17) an der Frontplatte des Seiten- brenners an. Setzen Sie den Rost (20) auf die Ablage des Seitenbrenners, wobei die drei längeren Schenkel in die Löcher gesteckt werden müssen. Hinweis: Dieser Schritt ist bei der Serie A nicht erforderlich.
  • Page 17 Montage 11.Befestigen Sie die Griffe (13) mit vier M4-Schrauben (A) an den Fronttüren (12).
  • Page 18 Montage 12.Befestigen Sie die Tür mit den oberen und unteren Stiften (C & E) an den vorderen Beinen des Rahmens.
  • Page 19 Montage 13.Warmhalterost (2), Kochroste (3) und Wärmezelte (4) werden in den Körper eingesetzt.
  • Page 20 Montage 14.Befestigen Sie die Ölauffangschale (21) an der Pfanne.
  • Page 21 Assemblage Ziehen Sie alle Schrauben vor dem Gebrauch fest. Montage abgeschlossen...
  • Page 22 INb1a018_DE 846-102V91 IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY ASSEMBLY & INSTRUCTION MANUAL...
  • Page 23 (Pic. per 4 burners+1 side burner)

  • Page 24: Safety Instructions

    SAFETY INSTRUCTIONS 1. Read the instruction manual carefully before use and keep it for future reference. Failure to comply with the instructions can result in death, serious injury or property damage. 2. For outdoor use ONLY! Do not use indoors. 3.

  • Page 25: Part List

    PART LIST Pic. Pic. +2(spare) M4 *8 screw M5*12 screw +2(spare) Top door pin M4*nut Bottom door pin M3*nut M3*10 screw M3*10 self-tap screw...
  • Page 26 Assembly Note: Please do not tight the screws and nuts till all assembly steps completed. M3 * 10 screw x 2 M3*10 st x 2 M3 nut x 2 1. Assemble the LH and RH frame (5&6) to bottom shelf (7) with 4pcs M5 screws (B).
  • Page 27 Assembly 2. Assemble the back shelf (9) to the frames with 4 pcs M5 screws (B).
  • Page 28 Assembly 3. Assemble the front beam (8) to the front of frames with 4pcs M5 screws (B).
  • Page 29 Assembly 4. Assemble the 4pcs wheels (10&11) to the end of frame legs. Note: the 2pcs wheels with break (10) are always in the same side.
  • Page 30 Assembly 5. The body (1) is slided into the frame legs with 8 pcs pre-assembled M5 screws (See detailed pic.). Tight screws after body slided into position. Thermometer (23) is fixed to the lid by its own screw. Note: make sure the 8pcs screws are pre-assembled before sliding.
  • Page 31 Assembly 6. LH side shelf (14) is asssembled to the body with 6 pcs M5 screws (B).
  • Page 32 Assembly 7. RH side shelf (14) is asssembled to the body with 6 pcs M5 screws (B). Note: RH side shelf for A serial. RH side burner shelf for B serial. Here takes B serial for install instruction explain.
  • Page 33 Assembly 8. Side burner rotary switch base (16),side burner front plate and side burner valve (inside shelf front plate) are assembled together with 2pcs M4 countersunk screws (A). Note: No need for this step for A serial.
  • Page 34 Assembly 9-1. Side burner (18) is assembled into the side burner shelf with 2 pcs M4 screws (A). Insert the tube to valve connector. Note: No need this step for A serial.
  • Page 35 Assembly 9-2. One end of ignition (19) is assembled to the side bunrer shelf with 1 pc M4 screw (A) and 1pc M4 nut (D). The other end is assembled to the valve connector. Note: No need this step for A serial.
  • Page 36 Assembly...
  • Page 37 Assembly 10. Decorated knob (17) is assembled to side burner’s front plate. Grate (20) is putted on side burner shelf, with 3 longer legs into the holes. Note: No need this step for A serial.
  • Page 38 Assembly 11. Handles (13) are assembled to front doors (12) with 4pcs M4 screws (A). Totally 2 pcs doors.
  • Page 39 Assembly 12. Doors are assembled to frames’ front legs with top and bottom pins (C&E).
  • Page 40 Assembly 13. Warming grid (2), cooking grids (3) and heat tents (4) are fixed into the body.
  • Page 41 Assembly 14. Oil cup (21) is assembled to the oil pan.
  • Page 42 Assembly Tight all screws before use Assembly completed...

This manual is also suitable for:

846-102v91bk
