LTM503
PRESSOTERAPIA CON POMPA SEQUENZIALE
SEQUENTIAL COMPRESSION THERAPY
LTM500
MANUALE D'ISTRUZIOINE
INSTRUCTION MANUAL
Moretti S.p.A.
Via Bruxelles 3 - Meleto
52022 Cavriglia ( Arezzo )
Tel. +93 055 96 21 11
Fax. +39 055 96 21 200
www.morettispa.com
info@morettispa.com

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LEM LTM500 and is the answer not in the manual?

Questions and answers

Related Manuals for Moretti LEM LTM500

Summary of Contents for Moretti LEM LTM500

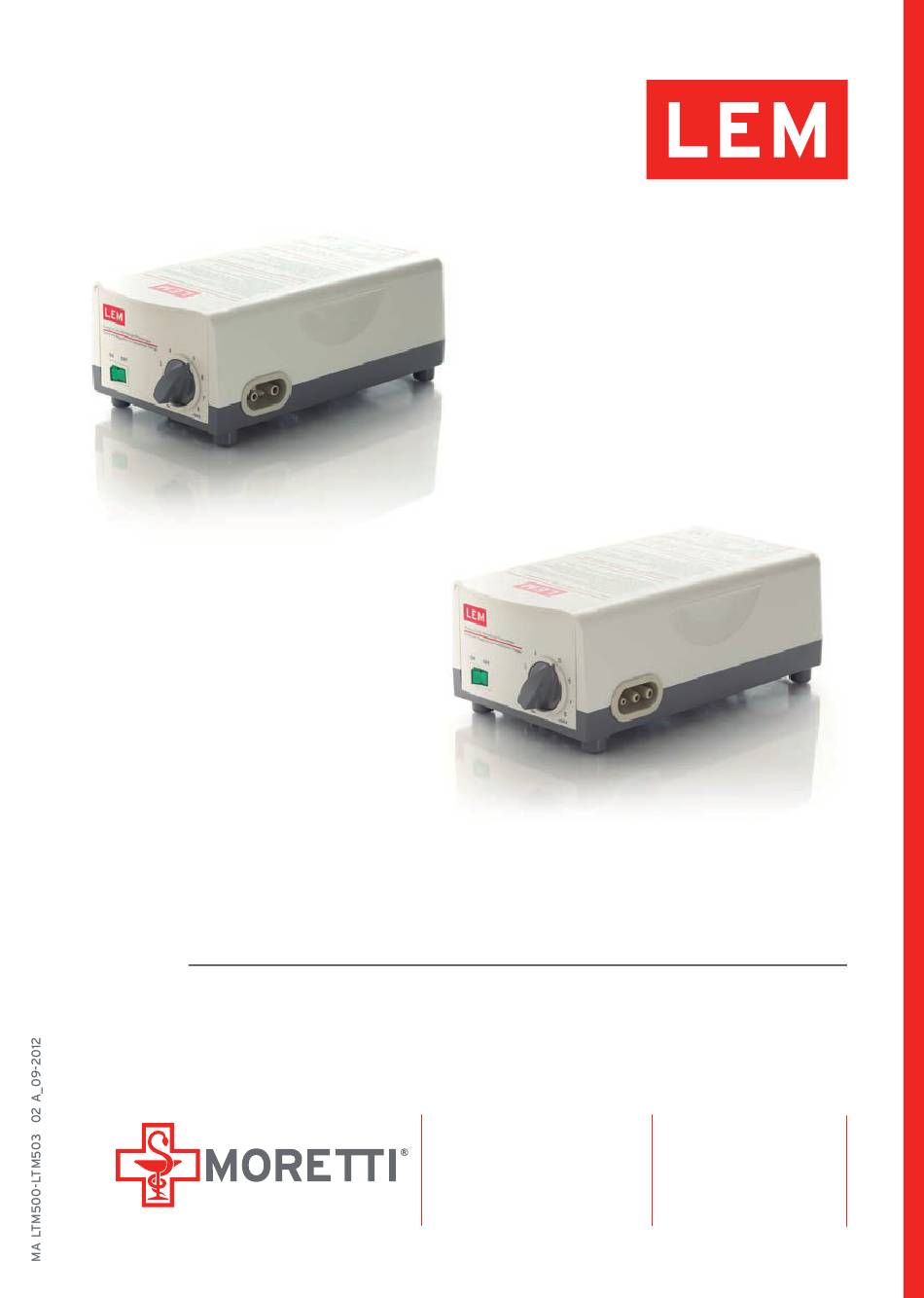

  • Page 1 LTM500 LTM503 PRESSOTERAPIA CON POMPA SEQUENZIALE MANUALE D'ISTRUZIOINE SEQUENTIAL COMPRESSION THERAPY INSTRUCTION MANUAL Moretti S.p.A. Fax. +39 055 96 21 200 Via Bruxelles 3 - Meleto www.morettispa.com 52022 Cavriglia ( Arezzo ) info@morettispa.com Tel. +93 055 96 21 11...

  • Page 2: Table Of Contents

    ITALIANO INDICE CODICI ...............................pag.3 INTRODUZIONE ..........................pag.3 DESTINAZIONE D’USO ........................pag.3 DICHIARAZIONE DI CONFORMITA' CE ..................pag.3 NORME E DIRETTIVE DI RIFERIMENTO .................. pag.4 AVVERTENZE GENERALI ......................pag.4 AVVERTENZE RIGUARDANTI LA COMPATIBILITÀ ELETTROMAGNETICA ....pag.4 SIMBOLOGIA UTILIZZATA ......................pag.4 PARTI CHE COMPONGONO I KIT ....................pag.4 DESCRIZIONE GENERALE ......................pag.5 INSTALLAZIONE ..........................pag.6 PRIMA DI OGNI USO ........................pag.6...

  • Page 3: Codici

    Pompa sequenziale a 3 uscite ADVANCE 1000 INTRODUZIONE Grazie per aver scelto una Pressoterapia della linea LEM by Moretti. Le Pressoterapie sono state progettate e realizzate per soddisfare tutte le vostre esigenze per un utilizzo pratico, corretto e sicuro. Questo manuale contiene dei piccoli suggerimenti per un corretto uso del dispositivo da voi scelto e dei preziosi consigli per la vostra sicurezza.

  • Page 4: Norme E Direttive Di Riferimento

    ITALIANO NORME E DIRETTIVE DI RIFERIMENTO Questo dispositivo è stato testato e approvato secondo le seguenti direttive e norme: - EN 60601-1 - EN 60601-1-2 AVVERTENZE GENERALI • Per un utilizzo corretto del dispositivo fare riferimento attentamente al seguente manuale •...

  • Page 5: Descrizione Generale

    ITALIANO DESCRIZIONE GENERALE Il sistema di pressoterapia sequenziale è realizzato appositamente per il drenaggio linfatico. Le sezioni che compongono i bracciali ed i gambali sono parzialmente sovrapposte eliminando ogni apertura tra le celle e riducendo la possibilità di liquido stagnante. Le sezioni si gonfiano e si sgonfiano sequenzialmente.

  • Page 6: Installazione

    ITALIANO INSTALLAZIONE 1. Appendere la pompa ai piedi del letto usando gli appositi ganci posti sul retro della pompa, oppure posizionarla su di un superficie piana 2. Connettere i tubi di collegamento ai connettori della pompa e del bracciale/gambale facendo attenzione che non vi siano piegature o schiacciamenti che ostruiscano il passaggio dell’aria 3.

  • Page 7: Avvertenze Per L'utilizzo

    ITALIANO AVVERTENZE PER L’UTILIZZO La pressoterapia è sconsigliata a persone soggette alle seguenti patologie: • Cardiopatie • Trombosi sospette o appurate • Arterosclerosi o problemi ischemici • Dermatiti • Infezioni locali • Cancrena PERICOLO - Per ridurre il rischio di folgorazione - 1.

  • Page 8: Guida Per L'utilizzo Di 2 Gambali Con Una Pompa

    • Ripiegare il bracciale/gambale con cura evitando eccessive piegature MANUTENZIONE I dispositivi della linea LEM by Moretti al momento dell’immissione in commercio sono controllati accuratamente e provvisti di marchio CE. Per la sicurezza del paziente e del medico si raccomanda di far controllare dal produttore o da un laboratorio autorizzato, almeno una volta l’anno, l’idoneità...

  • Page 9: Condizioni Di Smaltimento

    PARTI DI RICAMBIO E ACCESSORI Per le parti di ricambio e gli accessori fare riferimento esclusivamente al catalogo generale Moretti. RISOLUZIONE PROBLEMI Se le seguenti risposte ai vostri problemi non dovessero essere sufficienti vi preghiamo di...

  • Page 10: Dichiarazione Compatibilita' Elettromagnetica

    ITALIANO DICHIARAZIONE COMPATIBILITÀ ELETTROMAGNETICA Il sistema ADVANCE1000/2000 è previsto per funzionare nell’ambiente elettromagnetico sotto specificato. Il cliente o l’utilizzatore del sistema ADVANCE1000/2000 deve garantire che esso viene usato in tale ambiente. PROVA DI EMISSIONE CONFORMITÀ AMBIENTE ELETTROMAGNETICO – GUIDA Emissioni RF Gruppo 1 Il sistema ADVANCE1000/2000 utilizza energia CISPR 11...
  • Page 11 ITALIANO 5 % UT (>95 <5 % UT (>95 La qualità della tensione % buco in UT) % buco in UT) di rete dovrebbe essere per 0,5 cicli per 0,5 cicli quella di un tipico ambiente commerciale o ospedaliero. 40 % UT (60 40 % UT (60 Buchi di tensione, Se l’utilizzatore...
  • Page 12 ITALIANO NOTA 1 A 80MHz e 800MHz viene applicata la massima gamma di frequenza NOTA 2 Queste linee guida potrebbero non applicarsi in tutte le situazioni. La propagazione elettromagnetica è influenzata dall’assorbimento e dalla riflessione di strutture, oggetti e persone. NOTA 3 Le intensità...

  • Page 13: Caratteristiche Tecniche

    ITALIANO CARATTERISTICHE TECNICHE -Pompa CARATTERISTICHE LTM500/503 Alimentazione AC 220-240V~ 50 Hz 0,05A Potenza 10 W Fusibile T1AL 250V Pressione erogata 30-80 mmHg Dimensioni 25x13x9,5 cm Tempo del ciclo 3 minuti Uscite LTM500 (2 uscite) LTM503 (3 uscite) Uscita aria 4,5 Litri/min. Peso 1,6 Kg Temperatura...

  • Page 14: Garanzia

    Nel caso in cui un prodotto Moretti presenti difetti di materiale o fabbricazione durante il periodo di garanzia, Moretti valuterà con il cliente se il difetto del prodotto è coperto dalla garanzia. Moretti, a sua insindacabile discrezione, può sostituire o riparare l’articolo in garanzia, presso un rivenditore Moretti specificato o presso la propria sede.
  • Page 15 ITALIANO RICAMBI I ricambi originali Moretti sono garantiti per 6 (sei) mesi a decorrere dal giorno in cui si riceve il ricambio. CLAUSOLE ESONERATIVE Salvo quanto specificato espressamente in questa garanzia ed entro i limiti di legge, Mo- retti non offre nessun’altra dichiarazione, garanzia o condizione, espressa o implicita, comprese eventuali dichiarazioni, garanzie o condizioni di commerciabilità, idoneità...
  • Page 16 ENGLISH INDICE CODES ..............................pag.17 INTRODUCTION ..........................pag.17 INTENDED USE ..........................pag.17 EC DECLARATION OF CONFORMITY ..................pag.17 STANDARDS ........................... pag.18 GENERAL WARNING ........................pag.18 ELECTROMAGNETIC COMPATIBILITY WARNINGS .............. pag.18 SYMBOLS ............................pag.18 KIT CONTENTS ..........................pag.19 GENERAL DESCRIPTION ......................pag.19 INSTALLATION ..........................pag.20 BEFORE USE ..........................

  • Page 17: Codes

    Moretti S.p.A. hereby declares, under its own exclusive responsibility, that the products manufactured and sold by Moretti S.p.A. and belonging to the kit pump and mattress category are in compliance with the applicable provisions outlined in the Medical Devices Directive 93/42/EEC and further modifications.

  • Page 18: Standards

    ENGLISH STANDARDS The system has been tested and successfully approved to the following standards: EN 60601-1 EN 60601-1-2 GENERAL WARNINGS • DO NOT use this product or any available optional equipment without first completely reading and understanding this instruction manual. If you are unable to understand the warnings, cautions or instructions, contact a healthcare professional, dealer or technical per sonnel before attempting to use this equipment, otherwise injury or damage may occur •...
  • Page 19 ENGLISH KIT CONTENT UNIT CODE DESCRIPTION LTM500 Sequential compressor therapy 2-outlet pump ADVANCE 2000 LTM503 Sequential compressor therapy 3-outlet pump ADVANCE 1000 LTM510 3-section full arm * LTM520 2-section half leg * LTM515 3-section full leg * LTM525 2-section half arm * *Accessories not included.

  • Page 20: Installation

    ENGLISH INSTALLATION 1. Place the pump on a flat surface or hang it where you can by means of the hooks 2. Connect the tubes to the pump and to the arm/leg garment. Ensure the air hoses are not kinked or tucked under mattress 3.

  • Page 21: How To Use

    ENGLISH USING WARNINGS Compression therapy is contraindicated for people suffering from the following pathologies: • Cardiopathy • Suspected or ascertained thrombosis • Arteriosclerosis or ischemia • Dermatitis • Gangrene • Local infections DANGER - to reduce risk of electrocution - 1.

  • Page 22: Storage

    • Fold the garments accurately to prevent creases MAINTENANCE The LEM devices by MORETTI are checked carefully and supplied with EC mark, once launched on the market. For patient and physician’s safety we recommend to let check the device by the manufacturer or by laboratory authorized every 2 years.

  • Page 23: General Conditions Of Disposal

    To remark the need to dispose of electrical equipment separately, the products is marked with crossed mobile waste bin SPARE PARTS/ACCESSORIES For spare parts and accessories refer to Moretti main catalogue TROUBLESHOOTING If your questions can’t be answered with below information, please contact your local agent directly.

  • Page 24: Electromagnetic Compatibility Declaration

    ENGLISH ELECTROMAGNETIC COMPATIBILITY DECLARATION Guidance and manufacturer’s declaration- Electromagnetic emissions: This device is intended for use in the electromagnetic environment specified below. The user of this device should make sure it is used in such an environment. EMISSION TEST COMPLIANCE ELECTROMAGNETIC ENVIRONMENT- GUIDANCE RF emissions CISPR 11 Group 1...
  • Page 25 ENGLISH <5 % UT (>95 <5 % UT (>95 % dip in UT) % dip in UT) Mains power quality should for 0,5 cycle for 0,5 cycle Voltage dips, be that of atypical commer- 40 % UT (60 40 % UT (60 short interrup- cial or hospital environment.
  • Page 26 ENGLISH NOTE 1 At 80 MHz and 800 MHz, the higher frequency range applies. NOTE 2 These guidelines may not apply in all situations. Electromagnetic propagation is af fected by absorption and reflection from structures, objects and people. NOTE 3 Field strengths from fixed transmitters, such as base stations for radio (cellular/ cordless) telephones and landmobile radios, amateur radio, AM and FM radio bro adcast and TV broadcast cannot be predicted theoretically with accuracy.

  • Page 27: Technical Features

    ENGLISH TECHNICAL FEATURES -Pump unit FEATURES LTM500/503 Power supply AC 220-240V~ 50 Hz 0,05A Power 10 W Fuse rating T1AL 250V Pressure 30-80 mmHg Dimensions 25x13x9,5 cm Cycle 3 minutes Outlets LTM500 ( 2 outlets) LTM503 (3 outlets) Air output 4,5 Liters/min.

  • Page 28: Warranty

    If a Moretti item presents material or manufacturing faults during the warranty period, Moretti will confirm with customer if the fault can be covered from warranty. Moretti, at its unquestionable discretion, can repair or replace the item, by a Moretti dealer or to Moretti headquarters.
  • Page 29 ENGLISH SPARE PARTS The original Moretti spare parts are guaranteed for 6 months from the receiving date. EXEMPT CLAUSES Moretti does not offer any other declaration, explicit or implicit warranty or conditions, including possible declarations, warranties or conditions of merchantability, fitness for a specific purpose, non infringement and non interference, all but what expressly specified in this warranty.
  • Page 30 Note...
  • Page 31 Note...
  • Page 32 Via Bruxelles, 3 - Meleto Fax. +39 055 96 21 200 52022 Cavriglia (Arezzo) www.morettispa.com Tel. +39 055 96 21 11 info@morettispa.com...

This manual is also suitable for:

Lem ltm503
