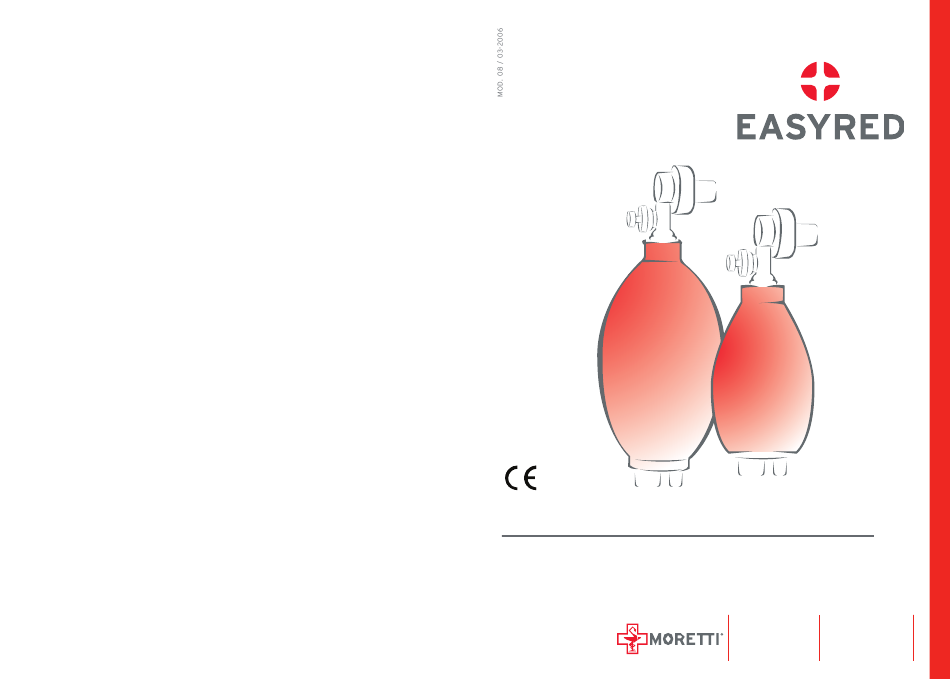

Moretti EASYRED Instruction Manual

Reanimation bags
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Prodotto da:
Sturdy Industrial CO. LTD. no.15, Lane 142,
Suwei Road, Wu Ku Hsiang, Taipei Hsien Taiwan R.O.C.
Distribuito da:
Moretti S.p.A. via Bruxelles, 3 - 52022
Cavriglia (Arezzo) www.morettispa.com
Mandatario per EU:
VADES Mrs. G.J.E. van der Smitte Laan
Van Poot 146 - 2566 ED DEN HAAG Nederland
0 0 4 4 3 3 4 4
Manuale di istruzioni dei
Instruction manual for
Palloni Rianimatori
Reanimation Bags
Moretti S.p.A.
Telefono +39 055 96 21 11
Via Bruxelles 3 - Meleto
Fax +39 055 96 21 200
52022 Cavriglia (Arezzo)
www.morettispa.com
info@morettispa.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EASYRED and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Moretti EASYRED

Summary of Contents for Moretti EASYRED

  • Page 1 Prodotto da: Sturdy Industrial CO. LTD. no.15, Lane 142, Suwei Road, Wu Ku Hsiang, Taipei Hsien Taiwan R.O.C. Distribuito da: Moretti S.p.A. via Bruxelles, 3 - 52022 Cavriglia (Arezzo) www.morettispa.com Moretti S.p.A. Telefono +39 055 96 21 11 Mandatario per EU: VADES Mrs.

  • Page 2: Table Of Contents

    OPERATIVITA’ E MANTENIMENTO MANUALE INDICE: ________________________ 4 INTRODUZIONE E APPLICAZIONI __________________________ 5 AVVERTENZE E PRECAUZIONI _________________________________6-7 PRINCIPI OPERATIVI ’ ___________________ 8 ISTRUZIONI GENERALI PER L UTILIZZO ___________________________8-9 PULIZIA E STERILIZZAZIONE _________________________ 9-11 TESTAGGIO DEL RIANIMATORE _______________________________________ 11-12 MATERIALI __________________________________ 12-14 CARATTERISTICHE _______________________________________ 14 GARANZIA...

  • Page 3: Introduzione E Applicazioni

    • Togliere il reservoir e la relativa valvola se non è richiesta maggiore sommi- MORETTI. Il pallone rianimatore E E A A S S Y Y R R E E D D by MORETTI è stato proget- tato e realizzato per soddisfare tutte le vostre esigenze. Si consiglia di nistrazione di ossigeno.

  • Page 4: Principi Operativi 1

    Il pallone si riempie per una nuova inalazione. La Pressione negativa all’interno PRINCIPI OPERATIVI 1 del pallone (causata dalla espansione del pallone compresso) apre la valvola Il rianimatore manuale è composto da 4 componenti fondamentali (figu- dell’aria (E), permettendo al gas di entrare nel pallone o dall’atmosfera o dal ra 1): valvola di non-ritorno (A), pallone in silicone (B), valvola del reser- reservoir (D).

  • Page 5: Istruzioni Generali Per L'utilizzo

    2. Lavare i componenti in acqua tiepida con un detergente non aggressivo. ISTRUZIONI GENERALI PER L’UTILIZZO Assicurarsi che il detergente sia compatibile con il materiale dei compo- 1. Scegliere la taglia appropriata del rianimatore manuale (bambini, nenti (vedere la parte delle specifiche). ragazzi, adulti).

  • Page 6: Materiali

    4. Mentre si mantiene bloccata la valvola di non ritorno (mantenedo TEST 3 FUNZIONE PRINCIPALE DEL RIANIMATORE occlusa la connessione alla maschera), comprimere di nuovo il pallone 1. Assemblare completamente il pallone (la valvola di non ritorno, il pallone, la che non si dovrebbe comprimere facilmente.
  • Page 7 Respiri massimi 45 respiri/min. (modello adulti) Adulti V T -600ml consenso -0,02 1/cmH 2 O, resistenza -20 cmH 2 O(1/S) 105 respiri/min. (modelli ragazzi) Ragazzi A V T -70ml consenso -0,01 1/cmH resistenza -20 cmH O(1/S) 98 respiri/min. (modello bambini) Ragazzi B V T -300ml consenso -0,02 1/cmH resistenza -20 cmH...
  • Page 8 Resistenza del flusso di inspirazione. Resistenza del flusso di espirazione. OPERATION AND MAINTENANCE INSTRUCTION MANUAL Flusso (LPM) Flusso (LPM) CONTENTS: NTRODUCTION GARANZIA & ARNINGS CAUTIONS Il prodotto è garantito 2 2 A A N N N N I I dalla data di acquisto. Il distributore si riserva il diritto di riparare o sostituire le parti affette da difetti di fabbricazione o nei RINCIPLES OF OPERATION materiali usati, senza nessuna spesa per il cliente.

  • Page 9: Introduction

    The manual resuscitator the E E A A S S Y Y R R E E D D line by MORETTI have been designed and made to satisfy all oxygen is not being administered. Failure to do so will affect the refill rate your demands.

  • Page 10: Principles Of Operation 1

    The silicone bag refills for the next breath during exhibition. Negative pressure PRINCIPLES OF OPERATION 1 within the bag (caused by the expansion of the compressed bag) opens the The manual resuscitator consists of four major components (figure 1): intake valve (E), allowing gas to enter the bag either from the atmosphere or non-rebreathing valve assembly (A), silicone bag (B), reservoir valve (C) from the oxygen reservoir (D).

  • Page 11: General Instructions For Operation

    gent. Ensure that the detergent is compatible with the component materials (see Specifications). GENERAL INSTRUCTIONS FOR OPERATION 3 3 . . Rinse the components thoroughly in warm water to remove all traces of 1. Select the appropriate size of Manual Resuscitator (infant, child or detergent.

  • Page 12: Material

    2. Compress and hold the bag. The non-rebreathing (duckbill) valve should inflate during inspiration and deflate during exhalation. Check for inside the non-rebreathing valve should open and the test lung should leakage at all joints and connections. Ensure that the Resuscitator refills fill.
  • Page 13 Stroke volume range (typical values) CHILD Adult using one hand 800ml Values in parentheses are without an oxygen reservoir Adult using two hands 1350ml flow in Tidal vol. (ml) x Ventilation rate Child 350ml 1/min. 70x20 70x30 200x20 200x30 300x20 300x30 Infant 100ml...

  • Page 14: Warranty

    WARRANTY This device has 2-year warranty from the purchase date which is cer- tified by the receipt or invoice. The distributor reserves the right either to repair or replace necessary parts to correct defects in the materials or workmanship without any charge. The warranty does not apply to damage resulting from failure to fol- low the operating instructions, accidents, abuse, alteration or disas- sembly by unauthorized individuals.
