Conversion ACT™
Activer ACT™
Carte de circuits imprimés
26

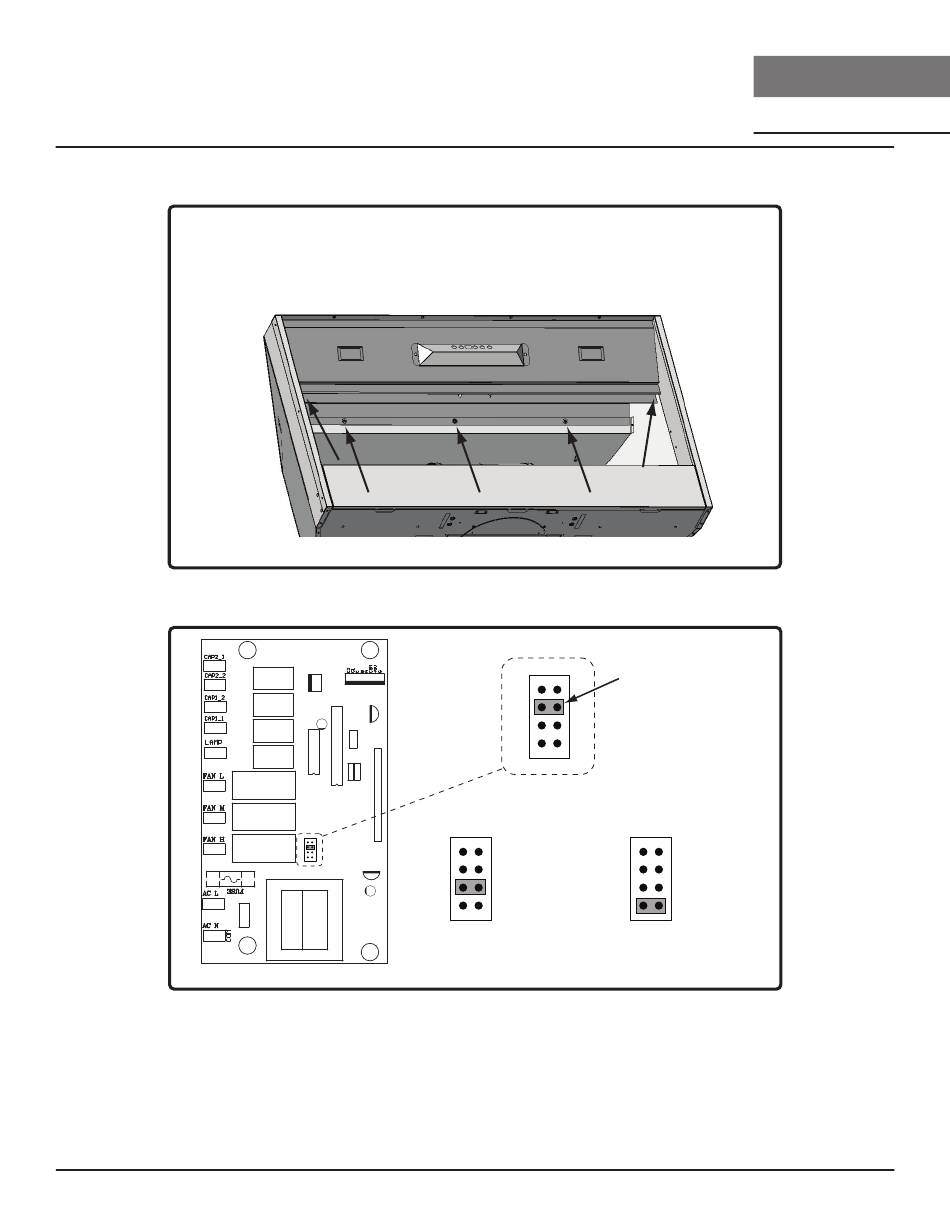

1. Carte électronique située derrière le panneau lumineux.
2. (Le cas échéant) Retirez les deux panneaux d'espacement
par 2 vis pour chaque panneau d'espacement.
3. Retirez les 5 vis fixant le panneau lumineux.
7 8
5 6
3 4
1 2
Débit maximal du ventilateur
Monsoon II Guide d'utilisation, d'entretien et d'installation
FIG. I
Broches de cavaliers
7 8
5 6
3 4
1 2
Cavalier 5-6 ou 7-8
POSITION PAR DÉFAUT
Débit maximal par défaut du ventilateur
7 8
5 6
3 4
1 2
Cavalier 3-4
Débit maximal du ventilateur
590
FIG. J
M O N S O O N I I
Cavalier
de plastique
7 8
5 6
3 4
1 2
Cavalier 1-2
390
P R O
I N S É R E R
