Entretien
M O N S O O N I I
I N S É R E R

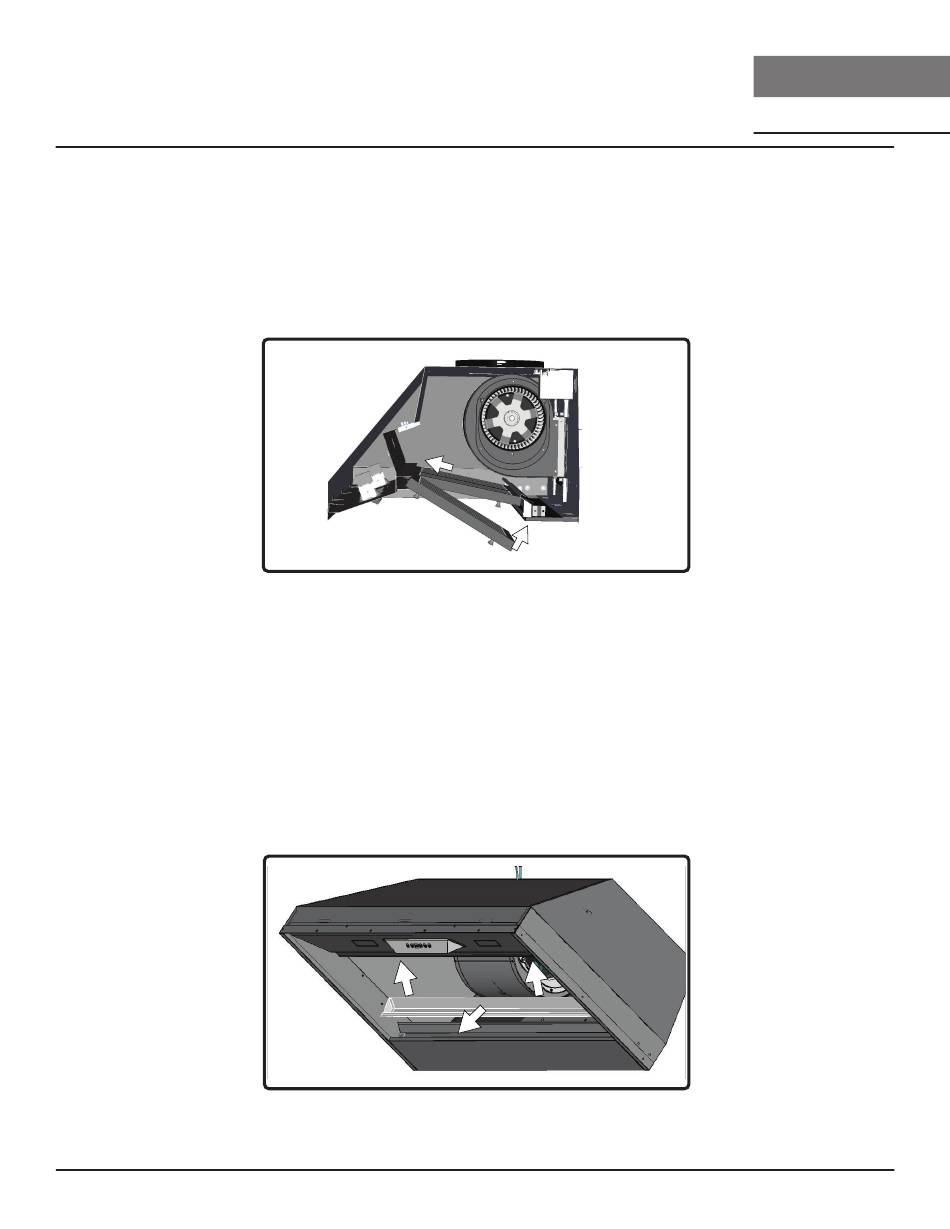

Installation des filtres déflecteurs, FIG. F:
1. Placez le filtre dans la rainure supérieure de la doublure comme illustré et tirez vers l'avant de la
doublure à l'aide des poignées.
2. Faites pivoter l'arrière du filtre vers le haut pour qu'il soit incliné dans la doublure.
3. Poussez le filtre dans le canal à l'arrière de la doublure pour le verrouiller en place.
1
2
FIG. F
Retrait du bac à graisse
Le plateau à graisse a une lèvre crochue qui se fixe au bord supérieur du panneau inférieur.
Retirez le bac à graisse en:
1. Tirez sur le plateau pour le dégager du panneau inférieur. FIG. G1
2. Retirez le plateau du corps de la doublure. FIG. G2
1
1
2
FIG. G
22 Monsoon II Guide d'utilisation, d'entretien et d'installation
