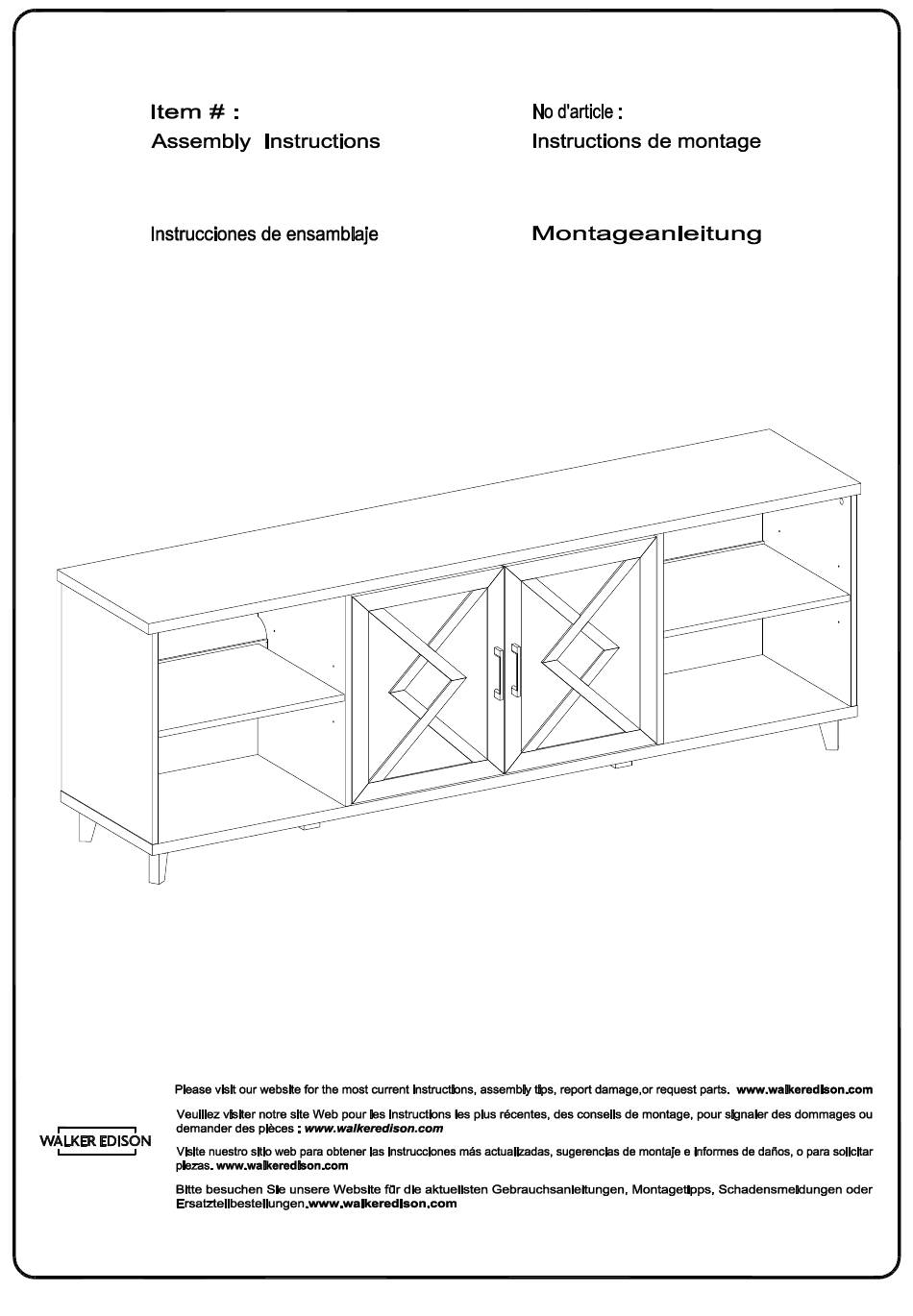

  • Page 1 W70BLA2D W70BLA2D Ítem N.°: Artikel# : W70BLA2D W70BLA2D Revised 02/06/2021 (C) © Copyright 2021 b Walker Edison Furniture Co., LLC. All rights reserved.

  • Page 2: General Assembly Guidelines

    Concealed hinges are three-way adjustable. Horizontal In-and-Out Vertical by screw adjustment by loosening the hinge-arm Via slots in the mounting mounting screw or via cam plate or via cam adjustment adjustment (EN) © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 3 Par les fentes dans la plaque en desserrant le bras de la de montage ou par réglage de charnière vis de montage verrou à came ou par réglage de verrou à came (FR) © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 4 (ESP) © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 5 Vertical durch eine Schraubenverstellung durch das Lösen des Scharnierarms Über die Schlitze in der Halterungsplatte oder durch eine Befestigungsschraube oder über Nockenverstellung oder über einen Nocken Einstellung (DE) © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved.

  • Page 6: Lista De Piezas

    Lista de piezas © Copyright 2021 b Walker Edison Furniture Co., LLC. All rights reserved.

  • Page 7: Liste Du Matériel

    Bolt Boulon Perno Bolzen 12 pcs Plastic wedge Cale en plastique Cuña de plástico Kunststoffkeil 12 pcs Ø3x17mm Screw Tornillo Schraube 8 pcs Sticker Ø30mm Autocollant Pegatina Aufkleber © Copyright 2021 b Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 8 Las cantidades de materiales antes mencionadas son necesarias para el ensamblaje apropiado.Se podrían incluir algunas piezas de materiales adicionales. Für die ordnungsgemäße Montage sind die oben aufgeführten Mengen der jeweiligen Beschlägen erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten. © Copyright 2021 b Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 9 Asegure el perno de leva (B) en la parte (1) con un destornillador de cabeza Philips como se muestra en el diagrama. (DE) Befestigen Sie die Nockenschraube (B) in das Teil (1) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 b Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 10 Inserte la clavija de madera (A) en las partes (3,4) según el diagrama. (DE) Stecken Sie den Holzdübel (A) in die Teile (3,4) gemäß der Abbildung ein. © Copyright 2021 b Walker Edison Furniture Co., LLC. All rights reserved. P.10...
  • Page 11 Inserte la clavija de madera (A) en las partes (5,6) según el diagrama. (DE) Stecken Sie den Holzdübel (A) in die Teile (5,6) gemäß der Abbildung ein. © Copyright 2021 b Walker Edison Furniture Co., LLC. All rights reserved. P.11...
  • Page 12 Philips como se muestra en el diagrama. (DE) Befestigen Sie die Teile (3,5) in das Teil (1) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 b Walker Edison Furniture Co., LLC. All rights reserved. P.12...
  • Page 13 Philips como se muestra en el diagrama. (DE) Befestigen Sie die Teile (4,6) in das Teil (1) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 b Walker Edison Furniture Co., LLC. All rights reserved. P.13...
  • Page 14 Put part (9) as per diagram. (FR) Mettez la pièce (9) conformément au schéma. (ESP) Ponga la parte (9) según el diagrama. (DE) Setzen Sie das Teil (9) gemäß der Abbildung ein. © Copyright 2021 b Walker Edison Furniture Co., LLC. All rights reserved. P.14...
  • Page 15 Put part (9,10)as per diagram (FR) Mettez les pièces (9,10) conformément au schéma. (ESP) Ponga las partes (9,10) según el diagrama. (DE) Setzen Sie die Teile (9,10) gemäß der Abbildung ein. © Copyright 2021 b Walker Edison Furniture Co., LLC. All rights reserved. P.15...
  • Page 16 Use el tornillo (D) para fijar la parte (2) a la parte (13) con la llave hexagonal (F) según el diagrama. (DE) Befestigen Sie das Teil (2) an das Teil (13) mit der Schraube (D) durch den Sechskantschlüssel (F) gemäß der Abbildung. © Copyright 2021 b Walker Edison Furniture Co., LLC. All rights reserved. P.16...
  • Page 17 Use el tornillo (D) para fijar la parte (2) en las partes (3,4,5,6) con la llave hexagonal (F) según el diagrama. (DE) Befestigen Sie das Teil (2) an die Teile (3,4,5,6) mit der Schraube (D) durch den Sechskantschlüssel (F) gemäß der Abbildung. © Copyright 2021 b Walker Edison Furniture Co., LLC. All rights reserved. P.17...
  • Page 18 Use el perno (G) para fijar la parte (12) a la parte (2) con la llave hexagonal (F) según el diagrama. (DE) Befestigen Sie das Teil (12) an das Teil (2) mit dem Bolzen (G) durch den Sechskantschlüssel (F) gemäß der Abbildung. © Copyright 2021 b Walker Edison Furniture Co., LLC. All rights reserved. P.18...
  • Page 19 Use el tornillo (E) para fijar la parte (9) con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie das Teil (9) mit der Schraube (E) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 b Walker Edison Furniture Co., LLC. All rights reserved. P.19...
  • Page 20 Use el tornillo (J) para fijar la cuña de plástico (H) con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie den Kunststoffkeil (H) mit der Schraube (J) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 b Walker Edison Furniture Co., LLC. All rights reserved. P.20...
  • Page 21 Placez l'autocollant (K) pour couvrir les trous conformément au schéma. (ESP) Coloque la pegatina (K) que cubre los agujeros según el diagrama. (DE) Platzieren Sie den Aufkleber (K) auf die Bohrungen gemäß der Abbildung. © Copyright 2021 b Walker Edison Furniture Co., LLC. All rights reserved. P.21...
  • Page 22 Setzen Sie das Teil (7,8) in die Baueinheit gemäß der Abbildung ein. Neigen Sie das verstellbare Regal (7,8) und legen Sie es auf die Regalstützstifte. © Copyright 2021 b Walker Edison Furniture Co., LLC. All rights reserved. P.22...
  • Page 23 Befestigen Sie das Europa-Scharnier (M) an das Teil (11) mit der Schraube (N), befestigen Sie dann den Griff (P) an das Teil (11) mit dem Griffbolzen (Q) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 b Walker Edison Furniture Co., LLC. All rights reserved. P.23...
  • Page 24 Philips según el diagrama. (DE) Befestigen Sie das Europa-Scharnier (M) auf dem Teil (11) ans Teil (5) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (N) gemäß der Abbildung. © Copyright 2021 b Walker Edison Furniture Co., LLC. All rights reserved. P.24...
  • Page 25 Philips según el diagrama. (DE) Befestigen Sie das Europa-Scharnier (M) auf dem Teil (11) ans Teil (6) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (N) gemäß der Abbildung. © Copyright 2021 b Walker Edison Furniture Co., LLC. All rights reserved. P.25...

  • Page 26: Final Assembly

    Step 18 Final Assembly © Copyright 2021 b Walker Edison Furniture Co., LLC. All rights reserved. P.26...
