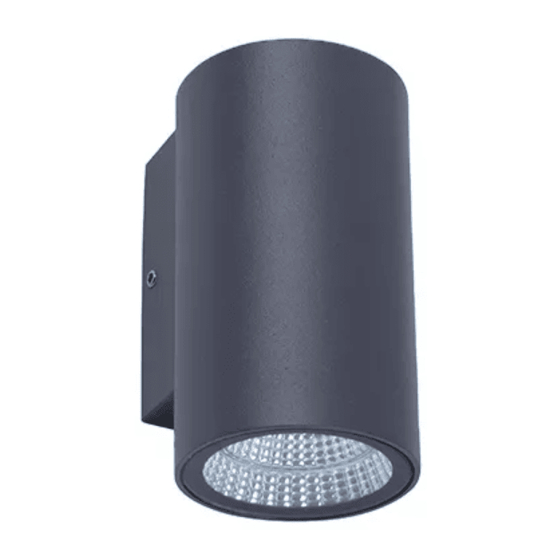

LED Group ROBUS RAML7P53038-25 Manual

MONOLUME ACTIVATE 6W COB LED
SINGLE WALL LIGHT
RAML7P53038-25
PLEASE READ INSTRUCTION BEFORE COMMENCING INSTALLATION
AND RETAIN FOR FUTURE REFERENCES.
! Electrical products can cause death or injury, or damage to property.
If in any doubt about the installation or use of this product, consult a
competent electrician
Note:
Product technical information and specification may change over time
without prior notification. For the latest technical information please
visit our web site www.ledgrouprobus.com or robusdirect.com
-10°C < Ta < +40°C, 220-240V ~ 50/60Hz, Class I, IP65
Luminaire is non-dimmable
Suitable for mounting on a normally flammable surface

Installation

1. Ensure mains supply is switched off before commencing work.
2. Select suitable location for luminaire.
3. Expose the base by removing the screws on the top and bottom
of the fitting.
4. Mark appropriate fixing hole positions on wall, check location of
buried cables, pipes and other building services before drilling.
5. Feed supply cables through cable gland hole.
6. Connect supply to terminals: Brown to L, Blue to N and
Yellow/black to E.
7. Attach the body of fitting to base. Tighten screws and ensure that
it is secure.
Note: This luminaire has no user serviceable parts. If damaged,
disconnect from mains and discontinue use.

Information for the Product user:

1. Please note the requirement to dispose of Waste Electrical & Electronic
Equipment separately from household waste (WEEE marked with crossed out
wheelie bin symbol).
2. Please consider your role in contributing to re-use and recycling by returning
this product at end of life to a collection centre for waste electrical equipment or
a Civic Amenity site, or to a retail outlet from which you are purchasing a
replacement.
3. This equipment may contain substances that are hazardous to health and the
environment if disposed of carelessly. It is important that it is separated from
normal household waste and recycled in the WEEE chain
4. The "crossed out wheelie bin symbol" on a product indicates this equipment
must not be disposed of in normal household waste, but should be disposed of
according to local WEEE regulations
The Installation must be carried out by a qualified electrician
Issue 1 200317
MONOLUME ACTIVATE 6W COB LED
ENKELE WANDLAMP
EN
RAML7P53038-25
LEES DE INSTRUCTIES VOORDAT U BEGINT MET DE INSTALLATIE EN
HOU ZE BIJ VOOR LATER.
! Elektrische producten kunnen de dood of letsel veroorzaken of
eigendommen beschadigen. Als u twijfelt over de installatie of het
gebruik van dit product, raadpleeg dan een erkende elektricien
Opmerkingen:
Technische gegevens en specificaties van dit product kunnen zonder
voorafgaande kennisgeving wijzigen. Ga voor de meest recente
technische gegevens naar onze website www.ledgrouprobus.com of
robusdirect.com
-10°C < Ta < +40°C, 220-240V ~ 50/60Hz, Klasse I, IP65
Niet-dimbare armatuur
Geschikt voor montage op normal ontvlambaar oppervlakte
Installatie
1. Zorg dat het lichtnet is uitgeschakeld voordat u begint.
2. Kies een geschikte installatieplaats.
3. Verwijder de schroeven aan de boven- en onderkant van de fitting
voor toegang tot de basis.
4. Markeer de geschikte plaats van de bevestigingsgaten op de
muur en zorg dat u geen verborgen kabels, leidingen en andere
voorzieningen van het gebouw kunt beschadigen voordat u begint
met boren.
5. Steek de voedingskabels door de opening van de kabelwartel.
6. Sluit de stroomkabels aan op de aansluitklemmen: Bruin op L,
Blauw op N en Groen/Geel op E.
7. Bevestig de behuizing van het armatuur aan de basis. Draai de
schroeven vast en zorg dat alles goed vast zit.
Opmerking: Dit armatuur bevat geen onderdelen die door de
gebruiker kunnen worden gerepareerd. Koppel bij beschadiging los
van het lichtnet en stop met gebruiken.
Informatie voor de gebruiker van het product:
1. Hou bij het verwijderen van afval rekening met de regeling voor afgedankte elektrische
en elektronische apparatuur, gescheiden van gewoon huishoudelijk afval (AEEA,
pictogram van een kliko met een kruis erdoorheen).
2. Neem uw verantwoordelijkheid op het vlak van hergebruik en recycling door dit product
aan het einde van zijn levenscyclus in te leveren bij een inleverpunt voor elektronisch
afval, een milieupark of een winkel waar u een nieuw product koopt.
3. Deze apparatuur kan stoffen bevatten die gevaarlijk zijn voor de gezondheid en het
milieu indien ze onachtzaam wordt weggegooid. Het is belangrijk dat ze
gescheiden gehouden wordt van het normaal huishoudelijk afval en gerecycled wordt in
het netwerk voor AEEA.
4. Het pictogram van een kliko met een kruis erdoorheen op een product betekent dat dit
apparaat niet samen met het gewone huishoudelijk afval mag worden weggegooid,
maar dat het dient te worden verwijderd in overeenstemming met de lokale regelgeving
voor AEEA (afgedankte elektrische en elektronische apparatuur).
De installatie dient te worden uitgevoerd door een elektricien
MONOLUME ACTIVATE 6W COB LED
SINGLE WANDLEUCHTE
NL
RAML7P53038-25
LESEN SIE DIE ANLEITUNG, BEVOR SIE MIT DER INSTALLATION
BEGINNEN, UND BEWAHREN SIE SIE FÜR DIE SPÄTERE
VERWENDUNG AUF.
! Elektronikprodukte können Tod, schwere Verletzungen oder
Sachschaden verursachen. Bei Zweifeln hinsichtlich der Installation
oder des Gebrauchs konsultieren Sie einen qualifizierten Elektriker.
Technische Produktinformationen und Angaben können sich im Lauf
der Zeit ohne weitere Mitteilung ändern. Besuchen Sie unsere Webseite
www.ledgrouprobus.com oder robusdirect.com für aktuelle technische
Informationen.
-10°C < UT < +40°C, 220-240V ~ 50/60Hz, Klasse I, IP65
Leuchte ist nicht dimmbar
Kann auf normal entflammbaren Oberflächen montiert werden.
Installation
1. Vergewissern Sie sich, dass die Stromzufuhr ausgeschaltet ist,
bevor Sie mit der Installation beginnen.
2. Suchen Sie einen geeigneten Platz für die Leuchte aus.
3. Legen Sie die Bodenplatte frei, indem Sie die Schrauben oben
und unten an der Leuchte entfernen.
4. Zeichnen Sie die passenden Löcher für die Montage an der Wand
an und überprüfen Sie vor dem Bohren, dass Sie keine unter Putz
liegenden Kabel, Rohre oder andere Leitungen beschädigen.
5. Führen Sie die Stromkabel durch den Kabeleingang.
6. Schließen Sie die Stromversorgung an die Anschlussleiste an:
Braun an L, Blau an N, Grün/Schwarz an E.
7. Befestigen Sie den Leuchtenkörper an der Bodenplatte. Ziehen
Sie die Schrauben fest und achten Sie darauf, dass alles fest sitzt.
Hinweis: Diese Leuchte hat keine Teile, die vom Anwender gewartet
werden müssen. Sollte ein Teil beschädigt sein, trennen Sie die
Leuchte von der Stromversorgung und stellen Sie den Gebrauch ein.
Informationen für den Benutzer:
1. Beachten Sie, dass die Entsorgung von ausgedienten Elektro- und Elektronikgeräten
getrennt vom Hausmüll erfolgen muss (die Geräte sind mit dem Symbol einer
durchgestrichenen Tonne gekennzeichnet).
2. Beachten Sie Ihre Rolle im Wiederverwendungs- und Recycling-Zyklus, indem Sie
dieses Produkt am Ende der Nutzungsdauer bei einer Sammelstelle für
Elektronikaltgeräte oder einer städtischen Müllkippe, oder einer Verkaufsstelle, wo Sie
einen Ersatz besorgen, entsorgen.
3. Dieses Gerät kann Substanzen enthalten, die gesundheits- und umweltschädlich sind,
falls sie achtlos entsorgt werden. Es ist wichtig, dass es vom normalen Hausmüll
getrennt und in der Kette der Elektro-Altgeräte recycelt wird
4. Das „durchgestrichene Tonnen-Symbol" auf einem Produkt bedeutet, dass dieses
Gerät nicht mit dem normalen Hausmüll, sondern gemäß der Entsorgungsvorschriften
für Elektro-Altgeräte entsorgt werden muss
Die Installation muss von einem Elektriker vorgenommen werden
DE
Hinweis:
Page 1
