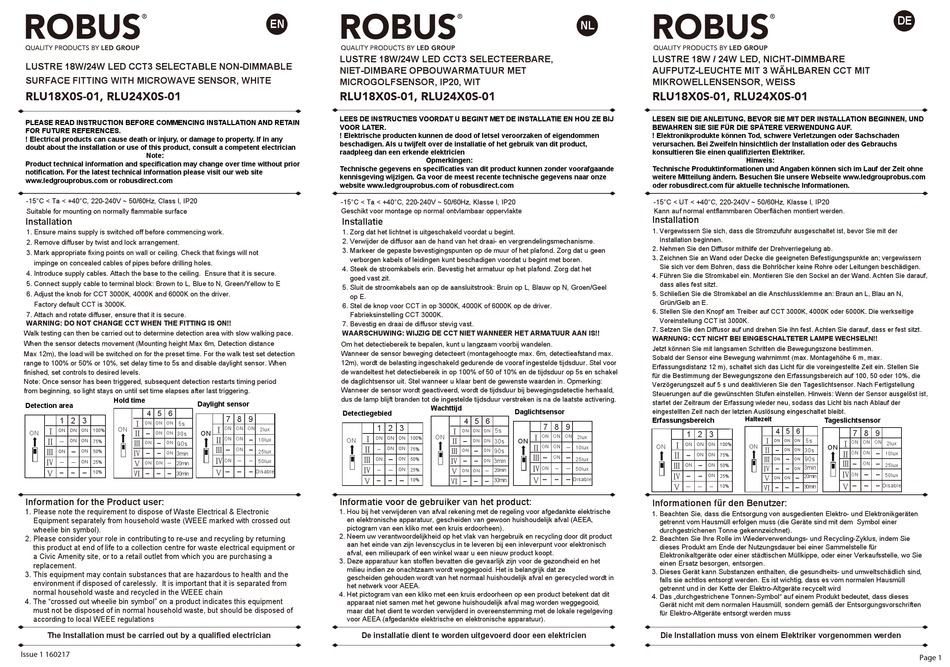

LED Group Robus RLU18X0S-01 Quick Start Manual

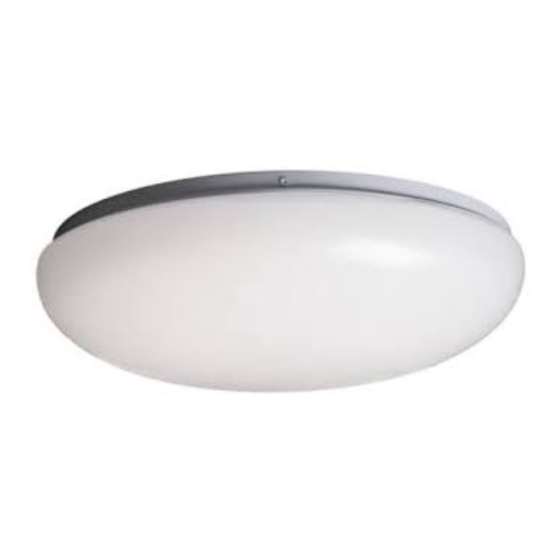

LUSTRE 18W/24W LED CCT3 SELECTABLE NON-DIMMABLE
SURFACE FITTING WITH MICROWAVE SENSOR, WHITE
RLU18X0S-01, RLU24X0S-01
PLEASE READ INSTRUCTION BEFORE COMMENCING INSTALLATION AND RETAIN
FOR FUTURE REFERENCES.
! Electrical products can cause death or injury, or damage to property. If in any
doubt about the installation or use of this product, consult a competent electrician
Note:
Product technical information and specification may change over time without prior
notification. For the latest technical information please visit our web site
www.ledgrouprobus.com or robusdirect.com
-15°C < Ta < +40°C, 220-240V ~ 50/60Hz, Class I, IP20
Suitable for mounting on normally flammable surface
Installation
1. Ensure mains supply is switched off before commencing work.
2. Remove diffuser by twist and lock arrangement.
3. Mark appropriate fixing points on wall or ceiling. Check that fixings will not
impinge on concealed cables of pipes before drilling holes.
4. Introduce supply cables. Attach the base to the ceiling. Ensure that it is secure.
5. Connect supply cable to terminal block: Brown to L, Blue to N, Green/Yellow to E
6. Adjust the knob for CCT 3000K, 4000K and 6000K on the driver.
Factory default CCT is 3000K.
7. Attach and rotate diffuser, ensure that it is secure.
WARNING: DO NOT CHANGE CCT WHEN THE FITTING IS ON!!
Walk testing can then be carried out to determine detection area with slow walking pace.
When the sensor detects movement (Mounting height Max 6m, Detection distance
Max 12m), the load will be switched on for the preset time. For the walk test set detection
range to 100% or 50% or 10%, set delay time to 5s and disable daylight sensor. When
finished, set controls to desired levels.
Note: Once sensor has been triggered, subsequent detection restarts timing period
from beginning, so light stays on until set time elapses after last triggering.
Hold time
Daylight sensor
Detection area
4 5 6
1 2 3
Ⅰ
ON ON ON 5s
ON
Ⅰ
ON ON ON 100%
ON
Ⅱ
ON ON 30s
Ⅱ ON ON
75%
Ⅲ
ON ON 90s
Ⅲ
ON ON 50%
Ⅳ
ON 3min
Ⅳ ON
25% Ⅴ 20min
ON ON
Ⅴ 10% Ⅳ
30min
Information for the Product user:
1. Please note the requirement to dispose of Waste Electrical & Electronic
Equipment separately from household waste (WEEE marked with crossed out
wheelie bin symbol).
2. Please consider your role in contributing to re-use and recycling by returning
this product at end of life to a collection centre for waste electrical equipment or
a Civic Amenity site, or to a retail outlet from which you are purchasing a
replacement.
3. This equipment may contain substances that are hazardous to health and the
environment if disposed of carelessly. It is important that it is separated from
normal household waste and recycled in the WEEE chain
4. The "crossed out wheelie bin symbol" on a product indicates this equipment
must not be disposed of in normal household waste, but should be disposed of
according to local WEEE regulations
The Installation must be carried out by a qualified electrician
Issue 1 160217
EN
LUSTRE 18W/24W LED CCT3 SELECTEERBARE,
NIET-DIMBARE OPBOUWARMATUUR MET
MICROGOLFSENSOR, IP20, WIT
RLU18X0S-01, RLU24X0S-01
LEES DE INSTRUCTIES VOORDAT U BEGINT MET DE INSTALLATIE EN HOU ZE BIJ
VOOR LATER.
! Elektrische producten kunnen de dood of letsel veroorzaken of eigendommen
beschadigen. Als u twijfelt over de installatie of het gebruik van dit product,
raadpleeg dan een erkende elektricien
Technische gegevens en specificaties van dit product kunnen zonder voorafgaande
kennisgeving wijzigen. Ga voor de meest recente technische gegevens naar onze
website www.ledgrouprobus.com of robusdirect.com
-15°C < Ta < +40°C, 220-240V ~ 50/60Hz, Klasse I, IP20
Geschikt voor montage op normal ontvlambaar oppervlakte
Installatie
1. Zorg dat het lichtnet is uitgeschakeld voordat u begint.
2. Verwijder de diffusor aan de hand van het draai- en vergrendelingsmechanisme.
3. Markeer de gepaste bevestigingspunten op de muur of het plafond. Zorg dat u geen
verborgen kabels of leidingen kunt beschadigen voordat u begint met boren.
4. Steek de stroomkabels erin. Bevestig het armatuur op het plafond. Zorg dat het
goed vast zit.
5. Sluit de stroomkabels aan op de aansluitstrook: Bruin op L, Blauw op N, Groen/Geel
op E.
6. Stel de knop voor CCT in op 3000K, 4000K of 6000K op de driver.
Fabrieksinstelling CCT 3000K.
7. Bevestig en draai de diffusor stevig vast.
WAARSCHUWING: WIJZIG DE CCT NIET WANNEER HET ARMATUUR AAN IS!!
Om het detectiebereik te bepalen, kunt u langzaam voorbij wandelen.
Wanneer de sensor beweging detecteert (montagehoogte max. 6m, detectieafstand max.
12m), wordt de belasting ingeschakeld gedurende de vooraf ingestelde tijdsduur. Stel voor
de wandeltest het detectiebereik in op 100% of 50 of 10% en de tijdsduur op 5s en schakel
de daglichtsensor uit. Stel wanneer u klaar bent de gewenste waarden in. Opmerking:
Wanneer de sensor wordt geactiveerd, wordt de tijdsduur bij bewegingsdetectie herhaald,
dus de lamp blijft branden tot de ingestelde tijdsduur verstreken is na de laatste activering.
Detectiegebied
7 8 9
1 2 3
Ⅰ ON ON ON
2lux
ON
Ⅰ
Ⅱ ON ON ON
ON ON 10lux ON
Ⅲ Ⅱ
ON
25lux
Ⅲ
Ⅳ ON
ON
50lux
Ⅳ
Ⅴ Disable
Ⅴ
Informatie voor de gebruiker van het product:
1. Hou bij het verwijderen van afval rekening met de regeling voor afgedankte elektrische
en elektronische apparatuur, gescheiden van gewoon huishoudelijk afval (AEEA,
pictogram van een kliko met een kruis erdoorheen).
2. Neem uw verantwoordelijkheid op het vlak van hergebruik en recycling door dit product
aan het einde van zijn levenscyclus in te leveren bij een inleverpunt voor elektronisch
afval, een milieupark of een winkel waar u een nieuw product koopt.
3. Deze apparatuur kan stoffen bevatten die gevaarlijk zijn voor de gezondheid en het
milieu indien ze onachtzaam wordt weggegooid. Het is belangrijk dat ze
gescheiden gehouden wordt van het normaal huishoudelijk afval en gerecycled wordt in
het netwerk voor AEEA.
4. Het pictogram van een kliko met een kruis erdoorheen op een product betekent dat dit
apparaat niet samen met het gewone huishoudelijk afval mag worden weggegooid,
maar dat het dient te worden verwijderd in overeenstemming met de lokale regelgeving
voor AEEA (afgedankte elektrische en elektronische apparatuur).
De installatie dient te worden uitgevoerd door een elektricien
Opmerkingen:
Wachttijd
Daglichtsensor
4 5 6
7 8 9
5s
Ⅰ
ON ON ON
ON Ⅰ ON ON ON
100%
ON
Ⅱ ON ON 30s
Ⅱ ON ON
ON ON
75% Ⅲ
ON ON 90s
Ⅲ
ON
ON 50% Ⅳ
3min
ON
Ⅳ
ON
ON
25% Ⅴ ON ON 20min
30min Ⅴ
10% Ⅳ
NL
LUSTRE 18W / 24W LED, NICHT-DIMMBARE
AUFPUTZ-LEUCHTE MIT 3 WÄHLBAREN CCT MIT
MIKROWELLENSENSOR, WEISS
RLU18X0S-01, RLU24X0S-01
LESEN SIE DIE ANLEITUNG, BEVOR SIE MIT DER INSTALLATION BEGINNEN, UND
BEWAHREN SIE SIE FÜR DIE SPÄTERE VERWENDUNG AUF.
! Elektronikprodukte können Tod, schwere Verletzungen oder Sachschaden
verursachen. Bei Zweifeln hinsichtlich der Installation oder des Gebrauchs
konsultieren Sie einen qualifizierten Elektriker.
Hinweis:
Technische Produktinformationen und Angaben können sich im Lauf der Zeit ohne
weitere Mitteilung ändern. Besuchen Sie unsere Webseite www.ledgrouprobus.com
oder robusdirect.com für aktuelle technische Informationen.
-15°C < UT < +40°C, 220-240V ~ 50/60Hz, Klasse I, IP20
Kann auf normal entflammbaren Oberflächen montiert werden.
Installation
1. Vergewissern Sie sich, dass die Stromzufuhr ausgeschaltet ist, bevor Sie mit der
Installation beginnen.
2. Nehmen Sie den Diffusor mithilfe der Drehverriegelung ab.
3. Zeichnen Sie an Wand oder Decke die geeigneten Befestigungspunkte an; vergewissern
Sie sich vor dem Bohren, dass die Bohrlöcher keine Rohre oder Leitungen beschädigen.
4. Führen Sie die Stromkabel ein. Montieren Sie den Sockel an der Wand. Achten Sie darauf,
dass alles fest sitzt.
5. Schließen Sie die Stromkabel an die Anschlussklemme an: Braun an L, Blau an N,
Grün/Gelb an E.
6. Stellen Sie den Knopf am Treiber auf CCT 3000K, 4000K oder 6000K. Die werkseitige
Voreinstellung CCT ist 3000K.
7. Setzen Sie den Diffusor auf und drehen Sie ihn fest. Achten Sie darauf, dass er fest sitzt.
WARNUNG: CCT NICHT BEI EINGESCHALTETER LAMPE WECHSELN!!
Jetzt können Sie mit langsamen Schritten die Bewegungszone bestimmen.
Sobald der Sensor eine Bewegung wahrnimmt (max. Montagehöhe 6 m, max.
Erfassungsdistanz 12 m), schaltet sich das Licht für die voreingestellte Zeit ein. Stellen Sie
für die Bestimmung der Bewegungszone den Erfassungsbereich auf 100, 50 oder 10%, die
Verzögerungszeit auf 5 s und deaktivieren Sie den Tageslichtsensor. Nach Fertigstellung
Steuerungen auf die gewünschten Stufen einstellen. Hinweis: Wenn der Sensor ausgelöst ist,
startet der Zeitraum der Erfassung wieder neu, sodass das Licht bis nach Ablauf der
eingestellten Zeit nach der letzten Auslösung eingeschaltet bleibt.
Haltezeit
Erfassungsbereich
1 2 3
2lux
Ⅰ
ON ON ON 100%
ON ON
10lux
Ⅱ ON ON
75%
25lux
Ⅲ
ON ON 50%
50lux
Ⅳ ON
25%
Disable
Ⅴ
10%
Informationen für den Benutzer:
1. Beachten Sie, dass die Entsorgung von ausgedienten Elektro- und Elektronikgeräten
getrennt vom Hausmüll erfolgen muss (die Geräte sind mit dem Symbol einer
durchgestrichenen Tonne gekennzeichnet).
2. Beachten Sie Ihre Rolle im Wiederverwendungs- und Recycling-Zyklus, indem Sie
dieses Produkt am Ende der Nutzungsdauer bei einer Sammelstelle für
Elektronikaltgeräte oder einer städtischen Müllkippe, oder einer Verkaufsstelle, wo Sie
einen Ersatz besorgen, entsorgen.
3. Dieses Gerät kann Substanzen enthalten, die gesundheits- und umweltschädlich sind,
falls sie achtlos entsorgt werden. Es ist wichtig, dass es vom normalen Hausmüll
getrennt und in der Kette der Elektro-Altgeräte recycelt wird
4. Das „durchgestrichene Tonnen-Symbol" auf einem Produkt bedeutet, dass dieses
Gerät nicht mit dem normalen Hausmüll, sondern gemäß der Entsorgungsvorschriften
für Elektro-Altgeräte entsorgt werden muss
Die Installation muss von einem Elektriker vorgenommen werden
DE
Tageslichtsensor
4 5 6
7 8 9
Ⅰ ON ON ON 5s
Ⅰ ON ON ON
2lux
ON
Ⅱ 30s
ON ON
Ⅱ
ON ON 10lux
Ⅲ 90s
ON ON
Ⅲ
ON
25lux
3min
Ⅳ
ON
Ⅳ
ON 50lux
20min
Ⅴ
ON ON
Ⅴ Disable
30min
Ⅳ
Page 1
