LED Group ROBUS RKN12050DP-01 Instruction Manual

KINGSTON 120W LED LOW BAY IP20,
WHITE, 5000K, 1.2M, 3 STEP DIMMABLE
RKN12050DP-01
PLEASE READ INSTRUCTION BEFORE COMMENCING INSTALLATION AND RETAIN FOR FUTURE REFERENCES.
! Electrical products can cause death or injury, or damage to property. If in any doubt about the installation or use of this product,
consult a competent electrician
Product technical information and specification may change over time without prior notification. For the latest technical
information please visit our web site www.ledgrouprobus.com or robusdirect.com
-20°C < Ta < +40°C, 220V – 240V ~ 50/60Hz, Class I, IP20
Suitable for mounting on a normally flammable surface.
Height of mounting: 2.5m-3.5m, Detection range: Max. radius 6m.
Installation
1. Ensure mains supply is switched off before commencing work.
2. Select suitable location for mounting luminaire.
3. Lens options are 60 o , 90 o or opal. Remove end cap and the
lens, and then replace Different lens option.
4. Attach the wall mounted brackets to the back of fitting as per
figure 3. If suspended mounting, choose the brackets as
per figure 6.
5. Mark appropriate fixing hole positions on the ceiling or wall,
check location of buried cables, pipes and other building
services before drilling.
6. Connect the power supply to the terminal of fitting as per
figure3.
7. Attach the fitting onto wall and ensure it is secure
Note: no matter it is wall mounting or suspended mounting,
please ensure the mounted screws are tighten and secure.

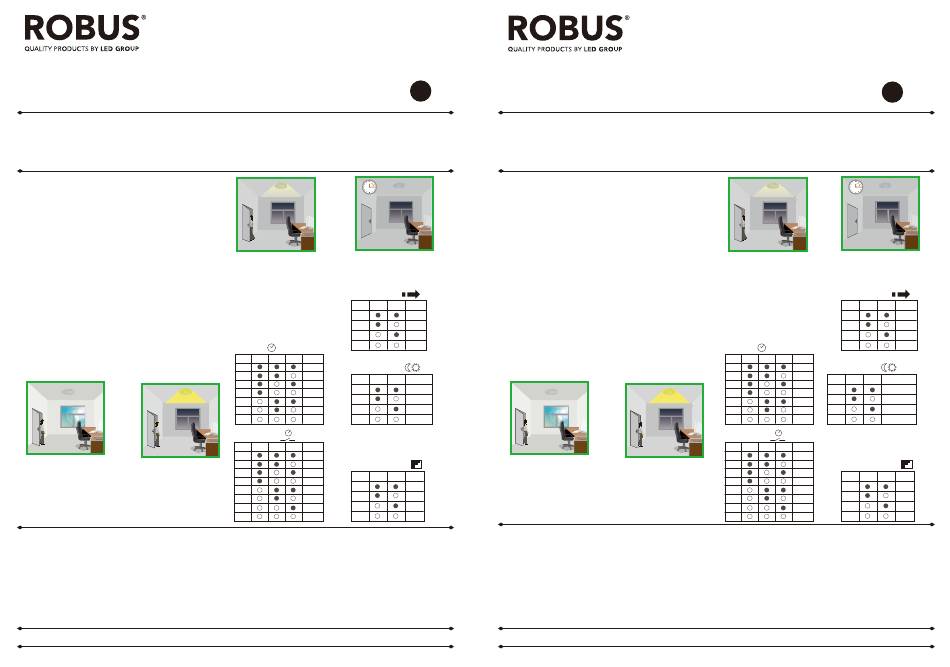

Microwave sensor
1.With sufficient natural light.
2.When sensor detects
the fitting will not switch on
movement and there is
when movement is detected
insufficient natural light, the
(Default: Lux control is disabled)
fitting will switch on (100%
brightness)
Information for the Product user:
1. Please note the requirement to dispose of Waste Electrical & Electronic Equipment separately from household waste
(WEEE marked with crossed out wheelie bin symbol).
2. Please consider your role in contributing to re-use and recycling by returning this product at end of life to a collection centre
for waste electrical equipment or a Civic Amenity site, or to a retail outlet from which you are purchasing a replacement.
3. This equipment may contain substances that are hazardous to health and the environment if disposed of carelessly. It is
important that it is separated from normal household waste and recycled in the WEEE chain
4. The "crossed out wheelie bin symbol" on a product indicates this equipment must not be disposed of in normal household
waste, but should be disposed of according to local WEEE regulations
The Installation must be carried out by a qualified electrician
Issue 1 200818
INSTRUCTION MANUAL
Note:
3. After activation and no 4. The fitting will switch off after
movement detected the fitting Standby Period has elapsed
goes into Hold Time Period (Default 30Mins)
(Default 1 Mins,).
When Hold Time has Elapsed
Detection Area
the fitting enters Standby
1 2
Time Period (Default 10%
Output, 30Mins)
100%
I
75%
II
Setting sensor table
50%
III
10%
IV
Hold time
1 2 3
I 5S Daylight sensor
II 30S
1 2
III 1min
Disable
I
IV 5min
50Lux
II
V 10min
III 10Lux
VI 20min
2Lux
VII 30min IV
Stand-by time
1 2 3
I 0S
II
10S Stand-by dimming
III 1min
1 2
IV 5min
10%
I
V
10min
20%
II
30min
VI
30%
III
VII
1H
50%
+∞ IV
VIII
KINGSTON 120W LED LOW BAY, IP20,
WIT, 5000K, 1.2M, 3-STAPS DIMMEN
EN
RKN12050DP-01
LEES DE INSTRUCTIES VOORDAT U BEGINT MET DE INSTALLATIE EN HOU ZE BIJ VOOR LATER.
! Elektrische producten kunnen de dood of letsel veroorzaken of eigendommen beschadigen. Als u twijfelt over de installatie of
het gebruik van dit product, raadpleeg dan een erkende elektricien
Technische gegevens en specificaties van dit product kunnen zonder voorafgaande kennisgeving wijzigen. Ga voor de meest
recente technische gegevens naar onze website www.ledgrouprobus.com of robusdirect.com
-20°C < Ta < +40°C, 220V – 240V ~ 50/60Hz, Klasse I, IP20
Geschikt voor montage op normal ontvlambare oppervlakte
Hoogte van de montage: 2.5m-3.5m, Detectiebereik: Max. straal
6m.
Installatie
1. Zorgdat het lichtnet is uitgeschakeldvoordat u begint.
2. Kieseengeschikteinstallatieplaatsvoor de armatuur.
3. De lensoptieszijn 60 , 90 of opaal. Verwijder de eindkapen de
o o
lens enzet dan terug op hunplaats. Verschillendelensopties.
4. Bevestig de wandmontagebeugelsaan de achterkant van de
armatuurzoals op afbeelding 3.
Kiesbijophangmontagevoorbeugelszoalsaangegeven op
afbeelding 6.
5. Markeergepastebevestigingspunten op het plafond of de
muurenganadat u geen verborgenkabels,
leidingenenanderevoorzieningen van het
gebouwkuntbeschadigenvoordat u begintteboren.
6. Sluit de stroombronaan op de aansluitklem van de
armatuurzoalsaangegeven op afbeelding 3.
7. Bevestig de armatuurtegen de muurenzorgdatdezegoed vast zit
Microgolfsensor
1.Bij voldoende natuurlijk licht,
gaat de armatuur niet aan
wanneer beweging wordt
gedetecteerd (Standaard:
Lux-bediening uitgeschakeld)
Informatie voor de gebruiker van het product:
1. Hou bij het verwijderen van afval rekening met de regeling voor afgedankte elektrische en elektronische apparatuur, gescheiden van
gewoon huishoudelijk afval (AEEA, pictogram van een kliko met een kruis erdoorheen).
2. Neem uw verantwoordelijkheid op het vlak van hergebruik en recycling door dit product aan het einde van zijn levenscyclus in te
leveren bij een inleverpunt voor elektronisch afval, een milieupark of een winkel waar u een nieuw product koopt.
3. Deze apparatuur kan stoffen bevatten die gevaarlijk zijn voor de gezondheid en het milieu indien ze onachtzaam wordt weggegooid.
Het is belangrijk dat ze gescheiden gehouden wordt van het normaal huishoudelijk afval en gerecycled wordt in het netwerk voor
AEEA.
4. Het pictogram van een kliko met een kruis erdoorheen op een product betekent dat dit apparaat niet samen met het gewone
huishoudelijk afval mag worden weggegooid, maar dat het dient te worden verwijderd in overeenstemming met de lokale regelgeving
voor AEEA (afgedankte elektrische en elektronische apparatuur).
De installatie dient te worden uitgevoerd door een elektricien
Opmerkingen:
3.Als er na activering geen
beweging meer wordt
gedetecteerd, schakelt de
armatuur over op de
Wachttijd-periode (standaard
1 min).Wanneer de Wachttijd
voorbij is, gaat de armatuur over
op de Waaktijd (standaard 10%
lichtafgifte, 30Mins)
Tabel instellingen sensor
Wachttijd
1 2 3
I 5S
II 30S
III 1min
IV 5min
V 10min
VI 20min
VII 30min
Waakstandtijd
1 2 3
I 0S
II
2.Wanneer de sensor beweging 10S
detecteerd en er is onvoldoende III 1min
natuurlijk licht, gaat de armatuur
IV 5min
aan (100% helderheid)
V
10min
30min
VI
VII
1H
+∞
VIII
NL
4.De armatuur gaat uit
wanneer de Wachttijd
voorbij is (Standaard
30Mins)
Detectiegebied
1 2
100%
I
75%
II
50%
III
10%
IV
Daglichtsensor
1 2
I Uitschakelen
50Lux
II
III 10Lux
2Lux
IV
Dimniveau
waakstand
1 2
10%
I
20%
II
30%
III
50%
IV
