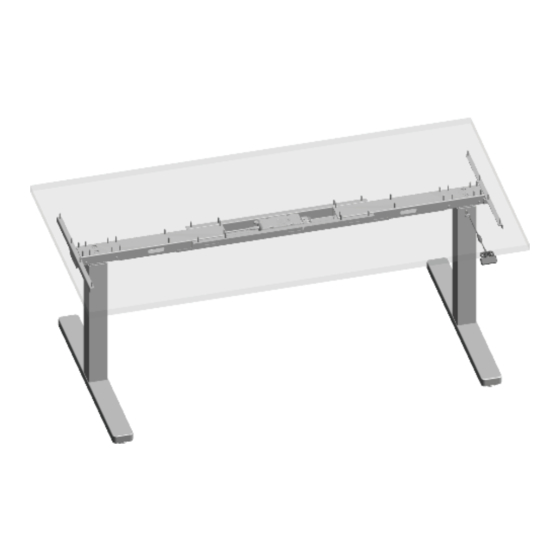

Montageanleitung

LifeUP Pro

Original | Version 1.0 | 05.2020

Artikelnr. 873 330 904 / 873 332 904

Variante / Variant 1

Netzteil mittig des Rahmens

Assembly with power central of the

top frame

Variante / Variant 2

Netzteil außerhalb des Rahmens

Assembly with power outside of

the top frame

Table of Contents

Chapters

Need help?

Do you have a question about the LifeUP Pro 873 330 904 and is the answer not in the manual?

Questions and answers

Summary of Contents for Kesseböhmer LifeUP Pro 873 330 904

Page 1 Montageanleitung LifeUP Pro Original | Version 1.0 | 05.2020 Artikelnr. 873 330 904 / 873 332 904 Variante / Variant 1 Netzteil mittig des Rahmens Assembly with power central of the top frame Variante / Variant 2 Netzteil außerhalb des Rahmens Assembly with power outside of the top frame...
Page 2 Impressum Kesseböhmer Ergonomietechnik GmbH Siemensstraße 6 73235 Weilheim/Teck Deutschland Telefon +49 7023 108-0 Telefax +49 7023 108-110 Copyright © Copyright Kesseböhmer Ergonomietechnik GmbH 2018 Alle abgebildeten Fotos, Grafiken und Texte unterliegen dem Copyright-Schutz. Eine Vervielfäl- tigung oder Verwendung solcher Grafiken, Fotos und Texte in anderen, beispielsweise elektro- nischen oder gedruckten Publikationen ist ohne ausdrückliche Zustimmung der Kesseböhmer Ergonomietechnik GmbH nicht gestattet.
Page 3: Table Of Contents
Inhaltsverzeichnis Allgemeines / Preface ................4 Support ....................4 Sicherheitshinweise / Safety Information ..........5 Lieferumfang / Supplied goods ..............8 Montage / Assembly ................10 Montagevorschlag / Suggested installation .........14 Betrieb / Operation ................. 17 Durchführen eines Endlagenabgleichs / Performing a Position Reset Procedure ....................17 Grundfunktionen / Basic functions ............19 Erweiterte Funktion / Extended functions ..........20...
Page 4: Allgemeines / Preface
Allgemeines / Preface Allgemeines / Preface Sehr geehrter Kunde, mit der Wahl des LifeUP Pro haben Sie sich für ein technisch hochentwickeltes, motorisches Tischgestell entschieden. Ihr LifeUP Pro ist bei uns mit größter Sorgfalt und Präzision hergestellt worden und hat zahlreiche Qualitäts- und Sicherheitskontrollen durchlaufen, um einen störungs- freien und sicheren Betrieb zu gewährleisten.
Page 5: Sicherheitshinweise / Safety Information
Sicherheitshinweise / Safety Information Sicherheitshinweise / Safety Information Sicherheitshinweise sind unbedingt zu beachten! Wird das System unsachgemäß betrieben, können Gefahren für Personen und Sachgegenstände entstehen! VORSICHT Wichtige Sicherheitshinweise: 1. Der Aufbau und die Bedienung des LifeUP Pro muss gemäß der Montage- und Bedienungs- anleitung erfolgen, sonst besteht Verletzungsgefahr.
Page 6 Sicherheitshinweise / Safety Information 9. Die Einschaltdauer beträgt 2 Minuten “ON“ und 18 Minuten “OFF” bzw. 0.5 Minuten “ON” und 9 Minuten “OFF”. Elektrische Zuleitungen dürfen keiner Quetschgefahr, Biege- und Zugbeanspruchung ausge- setzt werden. 10. Die Steckdose zum Anschluss an das Netz muss von einer konzessionierten Elektrofachkraft installiert worden sein, um Gefahren für Personen und Sachen auszuschließen.
Page 7 Sicherheitshinweise / Safety Information 3. Please also take into account the general legal and other regulations and legal provisions that are applicable including those that apply in the operator‘s country as well as the applicable environmental protection regulations. The regulations of trade associations or other super- visory authorities that are in force locally must always be observed! 4.
Page 8: Lieferumfang / Supplied Goods
Lieferumfang / Supplied goods Lieferumfang / Supplied goods Typ / Type Paket 1 / Package 1 Säule LifeUP Pro TM Q70/3 column LifeUP Pro TM Q70/3 2Stk. / 2pcs. Plattenträger top support 2Stk. / 2pcs. Fußausleger foot 2Stk. / 2pcs. Optional Fußausleger foot...
Page 9 Lieferumfang / Supplied goods Typ / Type Paket 2 / Package 2 Netzkabel power cord 1Stk. / 1pcs. Halbrundschraube ø5 x 25 button-head screw ø5 x 25 42Stk. / 42pcs. Zylinderschraube mit Innensechskant M8 x 16 cylinder screw with hexagon socket M8 x 16 8Stk.
Page 10: Montage / Assembly
Montage / Assembly Montage / Assembly ø5 x 25 Tischplatten unter 25 mm Dicke sind mit Gewindeeinsätzen (Inserts) zu versehen und mit den dazu passenden Schrauben zu montieren. When using a table top with a thickness of less than 25 mm thread inserts and matching screws need to be mounted.
Page 11 Montage / Assembly...
Page 12 Montage / Assembly Säule mit Schwung kraftvoll einrasten. eingerastet...
Page 13 Montage / Assembly M8 x 16 max. 12Nm ø5 x 25 ø4 x 16 Montage mit Netzteil außerhalb des Rahmens Assembly with power supply outside of the top frame...
Page 14: Montagevorschlag / Suggested Installation
Montage / Assembly ø5 x 25 ø4 x 16 Montage mit Netzteil mittig des Rahmens Assembly with power supply central of the top frame Montagevorschlag / Suggested installation...
Page 15 Montage / Assembly ø5 x 25...
Page 16 Montage / Assembly...
Page 17: Betrieb / Operation
Betrieb / Operation Betrieb / Operation Durchführen eines Endlagenabgleichs / Performing a Position Reset Procedure Gefahr leichter oder mäßig schwerer Verletzungen durch Quetschungen Die Kollisionserkennung (ISP) ist während des Start- und Resetvorgangs inaktiv. Dies kann zu leichten oder mäßig schweren Verletzungen durch Quetschungen führen.
Page 18 Betrieb / Operation Performing a Position Reset Procedure Risk of minor or moderate injury through crushing Collision Detection (ISP) is inactive during start-up and reset processes. This may lead to minor or moderate injury through crushing. Ensure that no persons or objects are in the table‘s range of motion WARNUNG When in use for the first time, wait 10 seconds after plugging in the Power Notice...
Page 19: Grundfunktionen / Basic Functions
Betrieb / Operation Grundfunktionen / Basic functions Taste AUF / UP button Taste AB / DOWN button Tischplatte nach oben 1. Drücken Sie die Taste AUF des Handschalters. 2. Halten Sie die Taste solange gedrückt bis die gewünschte Tischplattenhöhe erreicht ist. Tischplatte nach unten 1.
Page 20: Erweiterte Funktion / Extended Functions
Betrieb / Operation Basic functions Table top up 1. Press the UP button on the hand switch. 2. Keep the button pressed until the desired table top height is reached. Table top down 1. Press the DOWN button on the hand switch. 2.
Page 21: Systeminformation / System Information
Betrieb / Operation Shelf stop on Move the table to the desired position. and of Then press UP/DOWN button simultaneously for 10 sec. (only possible in Shelf-Stop is now active. upper half of stroke) Systeminformation / System Information Die Systeminformationen werden durch Blinken der LED-Signalleuchte am Handschalter übermit- telt.
Page 22 Betrieb / Operation Signal Meldung Erforderliche Maßnahmen Licht blinkt System fährt hoch Warten Sie mit den nächsten Schritten, bis die grün System wird zurückgesetzt LED nicht mehr blinkt. Einschaltdauer überschrit- Drücken Sie keine Tasten. Kollision erkannt (ISP) Entfernen Sie das Hindernis vom Tischsystem. Entfernen Sie unnötige Lasten von der Tisch- platte Das LifeUP Pro-System kann ganz normal ver-...
Page 23: Fehlerbehebung / Troubleshooting
Betrieb / Operation Signal Message Required Actions Green Light System Start-up Wait until the LED has stopped blinking to Blinking Reset in Progress continue. Duty Cycle Exceeded Do not press any buttons. Remove the obstruction from the Table Sys- tem. Remove unnecessary loads from the Table Top Operate the LifeUP Pro System as normal.
Page 24 Betrieb / Operation Problem mögliche Ursache Behebung Der Tisch Es gab einen Stromausfall, Führen Sie einen Endlagenabgleich durch (sie- bewegt sich während der Tisch in Bewe- he Kapitel 5.1 Durchführung eines Endlagen- nur nach gung war. abgleichs). unten Die Stromversorgung wur- de während der Bewegung des Geräts getrennt Reset ist erforderlich...
Page 25: Werkseinstellung Reset / Factory Reset
Werkseinstellung Reset / Factory reset Problem Possible cause Solution The table There was power failure only moves while the table was in slowly down- motion wards The Power Hub was dis- Perform a Position Reset Procedure (see Chap- connected while the ter 5.1 Performing a Position Reset Procedure) device was in motion Reset required...
Page 26: Servicefunktion / Service Functions
Servicefunktion / Service functions Servicefunktion / Service functions Sicherheit / Safety Quetsch- und Schergefahr! Bei der Rücksetzung der Steuerung auf die Werkseinstellungen und beim Reset ist der Auffahrschutz ISP inaktiv. Gefahr Achten Sie darauf, dass sich keine Gegenstände oder Personen im Gefahrenbereich (Sicherheitsabstand >...
Page 27: Entsorgung / Disposal
Entsorgung / Disposal Entsorgung / Disposal Umweltschäden durch falsche Entsorgung. Hinweis Die ordnungsgemäße Entsorgung dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt. Information zur Entsorgung von elektrischen und elektronischen Geräten in der Europäischen Union: Innerhalb der Europäischen Union wird für elektrisch betriebene Geräte die Entsorgung durch nationale Regelungen vorgegeben, die auf der EU-Richtlinie 2012/19/EU über Elektronik-Altgeräte (WEEE) basieren.
Page 28 Kesseböhmer Ergonomietechnik GmbH Siemensstraße 6 73235 Weilheim/Teck Deutschland Telefon +49 7023 108-0 Telefax +49 7023 108-110 www.ergonomics.world...
