Pulsar AWO513 Assembly Instruction

1. Przeznaczenie:
Ze względu na swoją konstrukcję obudowa AWO513 przeznaczona jest do montażu (w zależności od konfiguracji):
 kontrolera AMC systemu KD na szynie DIN TH/TS35 (35mm)
 zasilacza PBC na szynie DIN TH/TS35 (35mm)
 modułów dodatkowych lub innych urządzeń przystosowanych do montażu na szynie DIN TH/TS35 (35mm)

akumulatorów 2x7Ah/12V
2. Opis produktu
Obudowa posiada zamontowaną w spodzie szynę DIN o długości 380mm umieszczoną na dystansach montażowych wysokości
18mm, ułatwiających prowadzenie pod nią okablowania.
W obudowie znajduje się miejsce na dwa akumulatory 7Ah/12V. Na wyposażeniu znajduje się tamper (otwarcie i oderwanie
obudowy od podłoża). W opcji standardowej obudowa wyposażona w zamek o tym samym kodzie MR027.
W czołówce znajduje się okienko do podglądu stanu kontrolera AMC zabezpieczone szybką z poliwęglanu.
W spodzie zastosowano dystans 14mm od ściany, co umożliwia swobodne doprowadzenie przewodów do urządzeń
zamontowanych w obudowie. Na wyposażeniu obudowy znajdują się niezbędne do montażu wtyki i przewody.
3. Montaż:
Obudowa przeznaczona jest do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie (wymagane i
konieczne dla danego kraju) zezwolenia i uprawnienia do ingerencji w instalacje niskonapięciowe.
Obudowa (+PCB) powinna być montowana w pomieszczeniach zamkniętych, o normalnej wilgotności powietrza
4. Parametry techniczne
TECHNICZNE
Miejsce dla akumulatora
Zabezpieczenie antysabotażowe
Temperatura pracy
Wilgotność względna RH – max.
Wymiary zewnętrzne obudowy
Wymiary zewnętrzne czołówki
Ilość szyn DIN / długość / ilość pól „S"
Dystans szyny TH35 od tylnej ścianki
Waga netto/brutto
Deklaracje, gwarancje
(RH=90% maks. bez kondensacji) i temperaturze z zakresu -10°C do +40°C.
PARAMETRY
Obudowa: IP
Zamykanie
Wykonanie
Zastosowanie

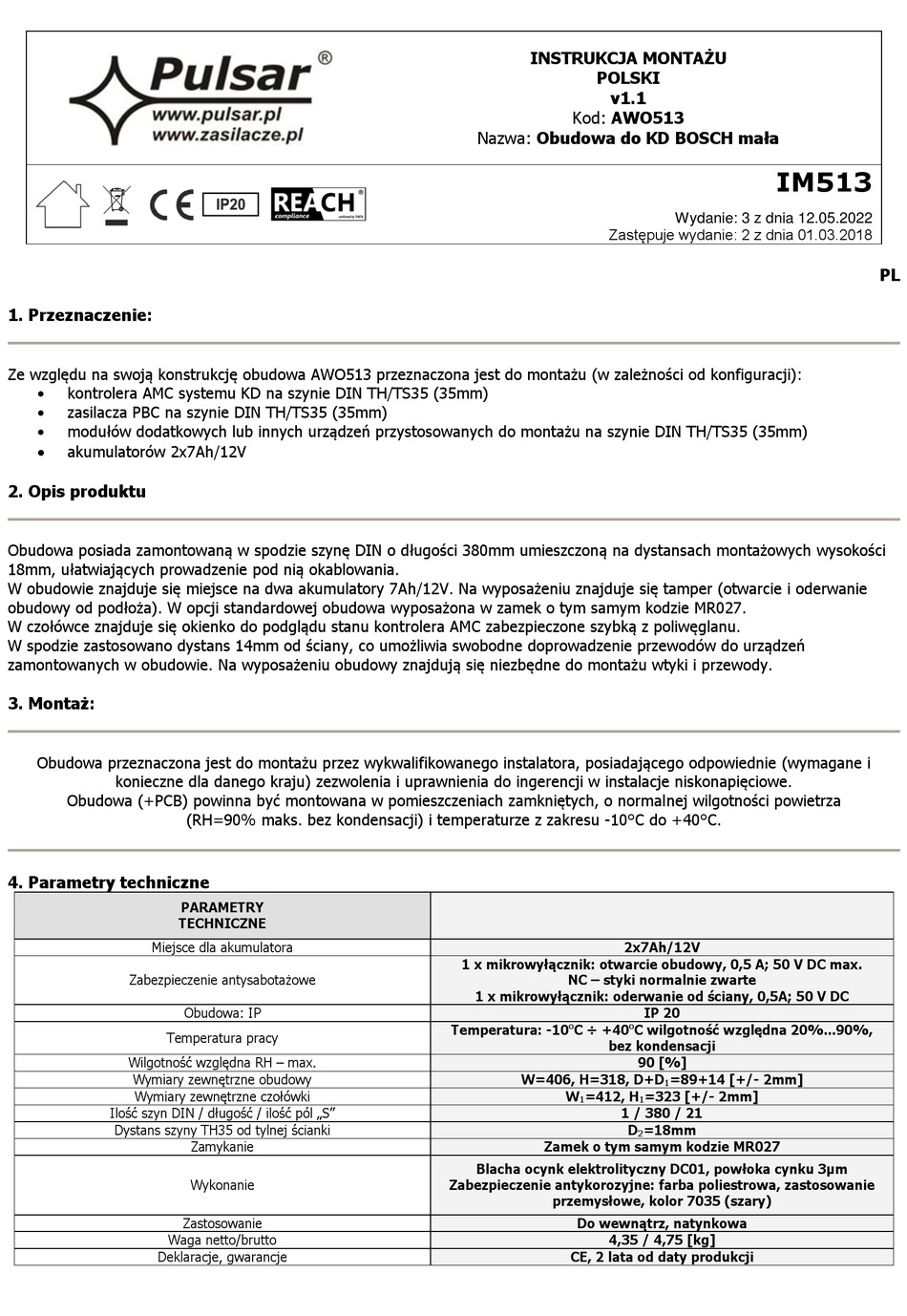

INSTRUKCJA MONTAŻU
POLSKI
v1.1
Kod: AWO513
Nazwa: Obudowa do KD BOSCH mała
Zastępuje wydanie: 2 z dnia 01.03.2018
1 x mikrowyłącznik: otwarcie obudowy, 0,5 A; 50 V DC max.
NC – styki normalnie zwarte
1 x mikrowyłącznik: oderwanie od ściany, 0,5A; 50 V DC
o
Temperatura: -10 C ÷ +40
bez kondensacji
W=406, H=318, D+D
W =412, H
1
Zamek o tym samym kodzie MR027
Blacha ocynk elektrolityczny DC01, powłoka cynku 3µm
Zabezpieczenie antykorozyjne: farba poliestrowa, zastosowanie
przemysłowe, kolor 7035 (szary)
Do wewnątrz, natynkowa
4,35 / 4,75 [kg]
CE, 2 lata od daty produkcji
IM513
Wydanie: 3 z dnia 12.05.2022
2x7Ah/12V
IP 20
o
C wilgotność względna 20%...90%,
90 [%]
=89+14 [+/- 2mm]
1
=323 [+/- 2mm]
1
1 / 380 / 21
D =18mm
2
PL
