Pulsar AWO529 Installation Instructions

1. Przeznaczenie:
Obudowa służy do zabezpieczenia rejestratora przed niepowołanym dostępem lub kradzieżą. Wykonana jest z
blachy o grubości 1mm. Wyposażona jest w zamek oraz tamper otwarcia obudowy i tamper oderwania od ściany.
Ze względu na pionowy montaż obudowy i niewielką głębokość jest idealnym rozwiązaniem wszędzie tam gdzie nie
można zainstalować obudów o dużej głębokości lub szaf typu RACK19".
Po otwarciu obudowy czołówka przytrzymywana jest w pozycji poziomej, dzięki czemu uzyskujemy łatwy dostęp do
przycisków umieszczonych na panelu przednim rejestratora.
W obudowie zastosowano specjalny regulowany uchwyt pozwalający na montaż rejestratorów o wymiarach:
szerokości od 145 mm do 345 mm, wysokości: od 40 mm do 100 mm.
2. Parametry techniczne
PARAMETRY
TECHNICZNE
Wymiary wewnętrzne:
Wymiary zewnętrzne:
Zakres regulacji płyty
montażowej pod
rejestrator
Max Szer. /Wys:
Waga netto / brutto:
Warunki pracy:
Wykonanie:
Zabezpieczenie
antysabotażowe:
Zamykanie:
Zastosowanie:
Certyfikaty, deklaracje:
Uwagi:

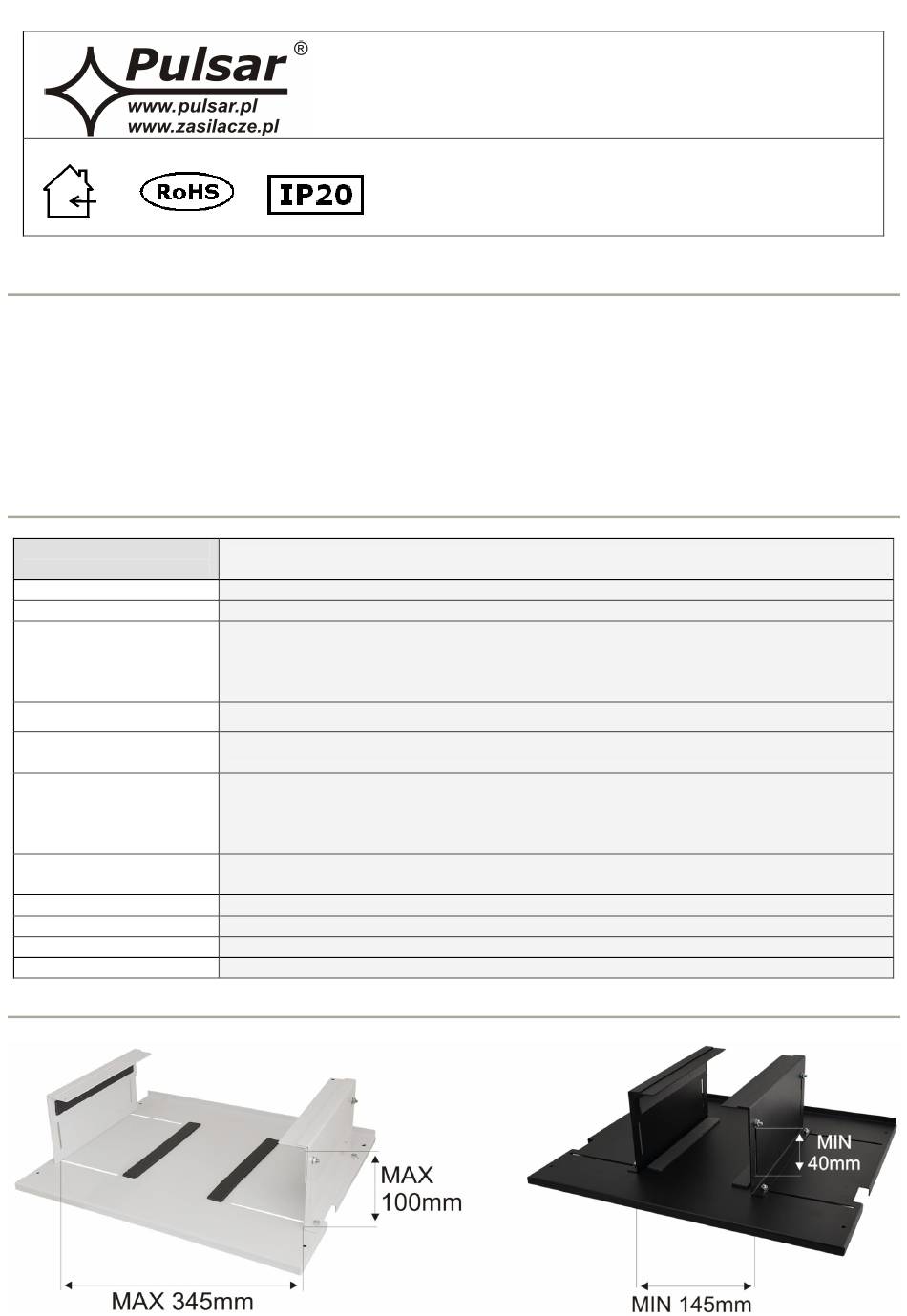

3. Płyta montażowa:
Kod/Nazwa: AWO529 Obudowa DVR/MAŁA/PIONOWA
W=385, H=495, D=110 [mm, +/-2]
W=435, H=500, D=130 [mm, +/-2]
Od 145 mm do 345 mm / Od 40 mm do 100 mm
II klasa środowiskowa, -10°C÷ 40°C
AWO529- blacha DC01, grubość 1mm, kolor RAL9005 ( czarny matowy)
AWO529W- blacha DC01, grubość 1mm, kolor RAL9003 ( biały)
2 x mikrowyłącznik: otwarcie i oderwanie obudowy, 0,5A@50V/DC max. NC-
INSTRUKCJA MONTAŻU
POLSKI
AWO529W Obudowa DVR/MAŁA/PIONOWA BIAŁA
Zastępuje wydanie: 1 z dnia 03.10.2013
8,60 / 9,00 [kg]
- zabezpieczenie antykorozyjne
- zabezpieczenie antykorozyjne
styki normalnie zwarte
zamek
Do wewnątrz
RoHS
Posiada dystans od ściany 8mm
IM 529
Wydanie: 2 z dnia 13.03.2014
PL
