1. Przeznaczenie:
Konstrukcja obudowy dostosowana do wymagań z zakresu ochrony danych osobowych (RODO),
które muszą być chronione i bezpiecznie przechowywane.

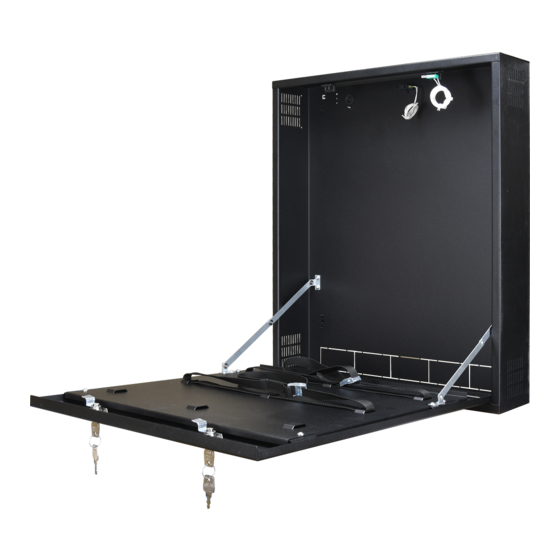

Obudowa służy do zabezpieczenia rejestratora przed niepowołanym dostępem lub kradzieżą. Wykonana
jest z blachy o grubości 1mm. Na wyposażeniu dwa zamki (różny kod), do każdego zamka dwa klucze w
zestawie oraz tamper otwarcia obudowy i oderwania od ściany.
Ze względu na pionowy montaż obudowy i niewielką głębokość jest idealnym rozwiązaniem wszędzie tam gdzie nie
można zainstalować obudów o dużej głębokości lub szaf typu RACK19".
Po otwarciu obudowy czołówka przytrzymywana jest w pozycji poziomej, dzięki czemu uzyskujemy łatwy dostęp do
przycisków umieszczonych na panelu przednim rejestratora.
W obudowie zastosowano specjalny uchwyt z pasami trzymającymi, pozwalający na montaż rejestratorów o wymiarach:
szerokości do 470 mm, wysokości do 95 mm, głębokości 485mm.
Dodatkowo do obudowy można zamontować wentylator z czujnikiem temperatury który dostępny jest pod kodem
ARAW45.
2. Parametry techniczne
PARAMETRY TECHNICZNE
Wymiary:
Wymiary miejsca na rejestrator:
Waga netto / brutto:
Warunki pracy:
Wykonanie:
Zabezpieczenie antysabotażowe:
Zamykanie:
Zastosowanie:
Deklaracje, gwarancja:
Uwagi:
Kod/Nazwa: AWO530 Obudowa DVR/ŚREDNIA/PIONOWA
AWO530W Obudowa DVR/ŚREDNIA/PIONOWA BIAŁA
W=535, H=650, D + D
AWO530 - blacha DC01, grubość 1mm, kolor RAL9005 (czarny matowy)
AWO530W - blacha DC01, grubość 1mm, kolor RAL9003 (biały)
2 x mikrowyłącznik: otwarcie i oderwanie obudowy, 0,5 A@50 V DC max. NC- styki
Możliwość montażu wentylatora z czujnikiem temperatury ARAW45
Na wyposażeniu dwa zamki (różny kod), do każdego zamka dwa klucze w
INSTRUKCJA MONTAŻU
POLSKI
=121+14 [mm, +/-2]
2
W
=470 H
=485, D
=95 [mm, +/-2]
1
1
1
12,16 / 13,16 [kg]
II klasa środowiskowa, -10°C÷ 40°C
- zabezpieczenie antykorozyjne
- zabezpieczenie antykorozyjne
normalnie zwarte
Zamek MR008 (różny kod) x 2 sztuki
Do wewnątrz
RoHS
Posiada dystans od ściany 14mm
zestawie
Wydanie: 8 z dnia 18.10.2019
Zastępuje wydanie: 7 z dnia 10.04.2019
IM 530
PL
