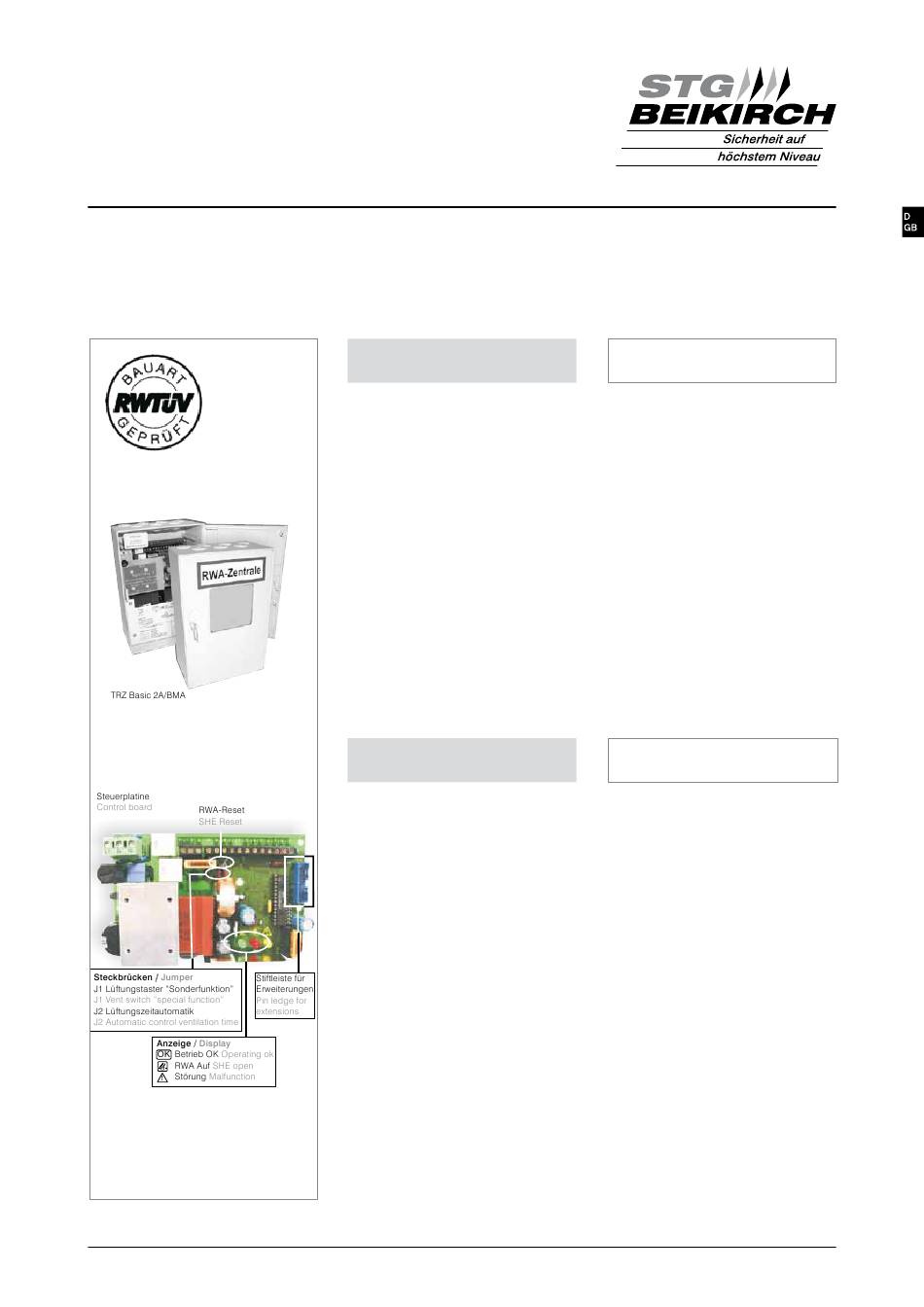

STG-BEIKIRCH SHE TRZ Basic 2A/BMA Technical Information And Operating Instruction

Technische Information
und Bedienungsanleitung
Ausgabe: 4 Gültig ab: 21.04.2010
RWA Treppenraumzentrale TRZ Basic 2A/BMA

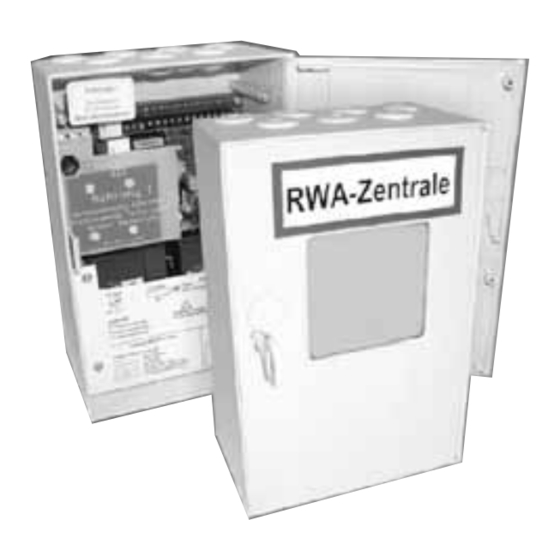

SHE control panel TRZ Basic 2A/BMA
Für Rauchabzug und tägliche Lüftung, für 24 V DC Linear- und Kettenantriebe
For smoke heat extraction and daily ventilation for 24 V DC linear drives and chain motors
Diese Bedienungsanleitung für späteren Gebrauch bzw. Wartung aufbewahren.
Änderungen dienen dem technischen Fortschritt und bleiben vorbehalten. Abbildungen unverbindlich.
Datei:
Ti_TRZ_Basic_BMA_dt_engl.indd
Art.Nr. 24999737
Technical information
and operating instruction
Version: 4 valid from: 21.04.2010
Funktion
Rauchabzugsanlage, vorzugsweise für
elektromotorisch zu öffnende Treppen-
räume. Zum Öffnen und Schließen der
Rauchabzugsklappen im Brandfall über
einen bauseitigen BMA-Kontakt oder über
die RWA-Bedienstellen.
Öffnen und Schließen für die tägliche
Lüftung. Rauchabzugsklappen* in Form
von Lichtkuppeln, Dachklappen oder
Fenstern mit Linear- oder Kettenantrieben
24 V DC.
* (im folg. Text kurz Fenster genannt).
BMA-Ansteuerung:
BMA-Kontakt geschlossen = Auslösung.
BMA-Kontakt geöffnet = Zurücksetzen
der Auslösung, entspricht Schließen der
Klappen und Reset.
Besonderheiten
• RWA Auslösung und RWA Reset über
bauseitigen BMA-Kontakt
• Funktion "Tägliches Lüften"
• 1 RWA-Gruppe (RG) und 1 Lüftungs-
gruppe (LG)
• Stromversorgung 24 V, Notstromakkus
und Ladeteil, Parallelbetrieb, 72 Std.
Funktionserhalt bei Netzausfall
• Leitungsüberwachung der Melderkreise
(BMA-Kontakt und RWA-Bedienstellen)
• Leitungsüberwachung der
angeschlossenen Antriebe
• einstellbare Hubbegrenzung
• zuschaltbare Lüftungsautomatik,
Schließung nach 10 Min.
• optische Störmeldung
• separat abgesicherter Netzeingang
230 V AC / 50 Hz
• alle Ausgänge kurzschlußsicher
• temperaturgeführte Akkuladespannung
• prozessorgesteuert
• erweiterbar durch optionale Zusatz-
module
• TÜV-Bauart geprüft
Please keep these operating instructions for future reference and maintenance.
Function
Smoke extraction system preferably for
eletromechanical openings in stairways.
Opening and closing of the smoke vent
flaps in case of fire via FAS contact
(provided by customer) or via SHE
manual call point.
Opening and closing for daily ventilation.
Smoke vent flaps* as dome lights, folding
skylights or windows with 24 V DC linear
drives or chain motors.
* (hereafter referred to only as "windows")
FAS activation:
FAS contact closed = activation,
FAS contact is open = Reset of the
activation, means closing and Reset.
Special features
• SHE activation and SHE Reset via FAS
contact (customer provided)
• function "daily ventilation"
• 1 SHE group and 1 ventilation group
• 24 V power supply, emergency power
batteries and charging unit, parallel
operation, 72 hours of functioning
guaranteed in case of power failure
• line monitoring of alarm circuits (FAS
contact and SHE man. call points)
• line monitoring of the connected drives
• adjustable extraction limit
• adjustable automatic ventilation, closing
after 10 min.
• optical malfunction alarm
• separately fused power input
230 V AC / 50 Hz
• all outputs protected against shortcircuit
• temperature controlled battery charged
voltage
• processor controlled
• extension capabilities due to optional
available plug-in modules
• TÜV type approved
Subject to technical modifications. Diagram is not binding.
