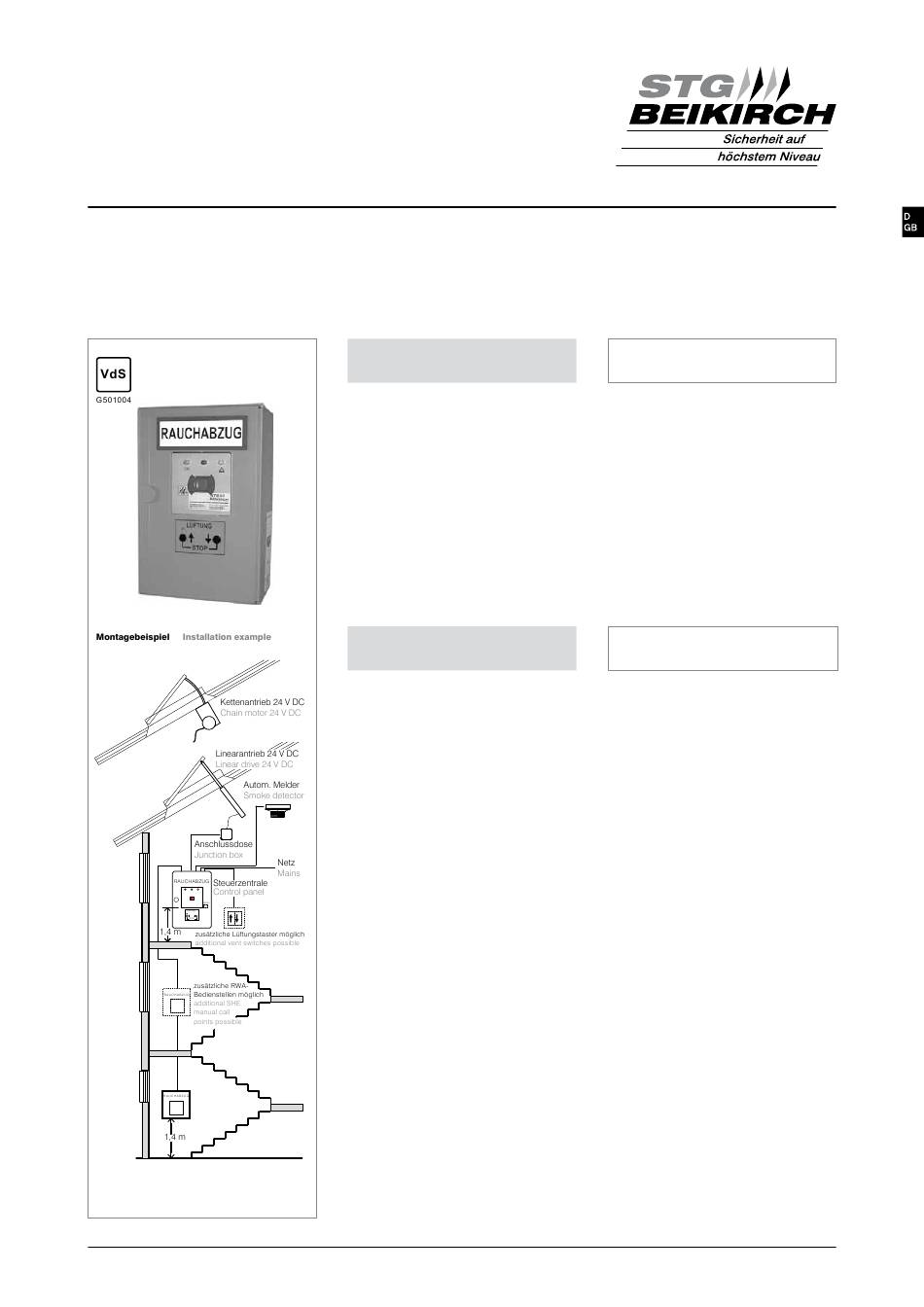

STG-BEIKIRCH TRZ VdS 2A Technical Information And Operating Instruction

Technische Information
und Bedienungsanleitung
Ausgabe: 5 Gültig ab: 19.08.2009
RWA Treppenraumzentrale TRZ VdS 2A
Für Rauchabzug und tägliche Lüftung, für 24 V DC Linear- und Kettenantriebe
For smoke heat extraction and daily ventilation for 24 V DC linear drives and chain motors
Diese Bedienungsanleitung für späteren Gebrauch bzw. Wartung aufbewahren.
Änderungen dienen dem technischen Fortschritt und bleiben vorbehalten. Abbildungen unverbindlich.
Datei:
Ti_TRZ_VdS_2A_dt_engl.indd
Art.Nr. 25000032
Technical information
and operating instruction
Version: 5 valid from: 19.08.2009

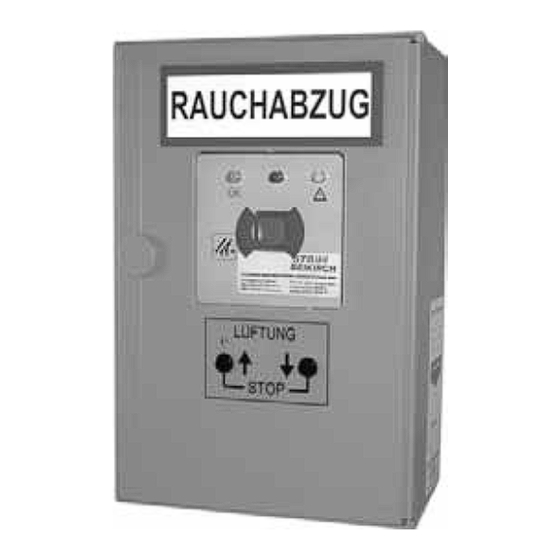

SHE control panel TRZ VdS 2A
Funktion
Rauchabzugsanlage, vorzugsweise für
elektromotorisch zu öffnende Treppen-
räume. Zum Öffnen der Rauchabzugs-
klappen im Brandfall. Schließen der
Rauchabzugsklappen durch Reset-
Funktion. Öffnen und Schließen für die
tägliche Lüftung. Rauchabzugsklappen* in
Form von Lichtkuppeln, Dachklappen oder
Fenstern mit Linear- oder Kettenantrieben
24 V DC.
* (im folg. Text kurz Fenster genannt).
Besonderheiten
• mit integrierter RWA-Bedienstelle und
Lüftungstaster
• Funktion "Tägliches Lüften"
• 1 RWA-Gruppe (RG) und 1 Lüftungs-
gruppe (LG)
• Stromversorgung 24 V, Notstromakkus
und Ladeteil, Parallelbetrieb, 72 Std.
Funktionserhalt bei Netzausfall
• Leitungsüberwachung der Melderkreise
(autom. Melder und RWA-Bedienstellen)
• Leitungsüberwachung der angeschlos-
senen Antriebe mit Überwachungslei-
tung oder 2-Draht-Impulsüberwachung
• zuschaltbare Lüftungsautomatik,
Schließung nach 10 Min.
• akustische und optische Störmeldung
• separat abgesicherter Netzeingang
230 V AC / 50 Hz
• Kunststoffgehäuse für Aufputzmontage
• Abmessungen 220 x 145 x 85 mm
(Höhe x Breite x Tiefe)
• Unter-Putz Montagemöglichkeit mit
Wand-Blendrahmen
• verschließbare Tür
• entspricht dem Stand der Technik
(normenkonform)
• prozessorgesteuert
• vielfältige Anschlussmöglichkeiten
• VdS zertifiziert
Smoke extraction system preferably for
eletromechanical openings in stairways.
Opening of the smoke vent flaps in case
of fire. Closing of the smoke vent flaps via
reset function.
Opening and closing for daily ventilation.
Smoke vent flaps* as dome lights, folding
skylights or windows with 24 V DC linear
drives or chain motors.
* (hereafter referred to only as "windows")
• with integrated SHE manual call point
and vent switch
• function "daily ventilation"
• 1 SHE group and 1 ventilation group
• 24 V power supply, emergency power
batteries and charging unit, parallel
operation, 72 hours of functioning
guaranteed in case of power failure
• line monitoring of alarm circuits (autom.
detectors and SHE man. call points)
• line monitoring of the connected drives
with monitoring line or 2-wire-pulse
monitoring
• adjustable automatic ventilation, closing
after 10 min.
• acoustic and optical malfunction alarm
• separately fused power input
230 V AC / 50 Hz
• plastic housing for surface mounting
• dimensions 220 x 145 x 85 mm
(height x width x depth)
• flush mounting option with facing frame
• hinged door, lockable
• conforms to current state-of-the-arts
standards
• processor controlled
• versatile connection facilities
• with VdS certificate
Please keep these operating instruction for future reference and maintance.
Subject to technical modifications. Diagram is not binding.
Function
Special features
