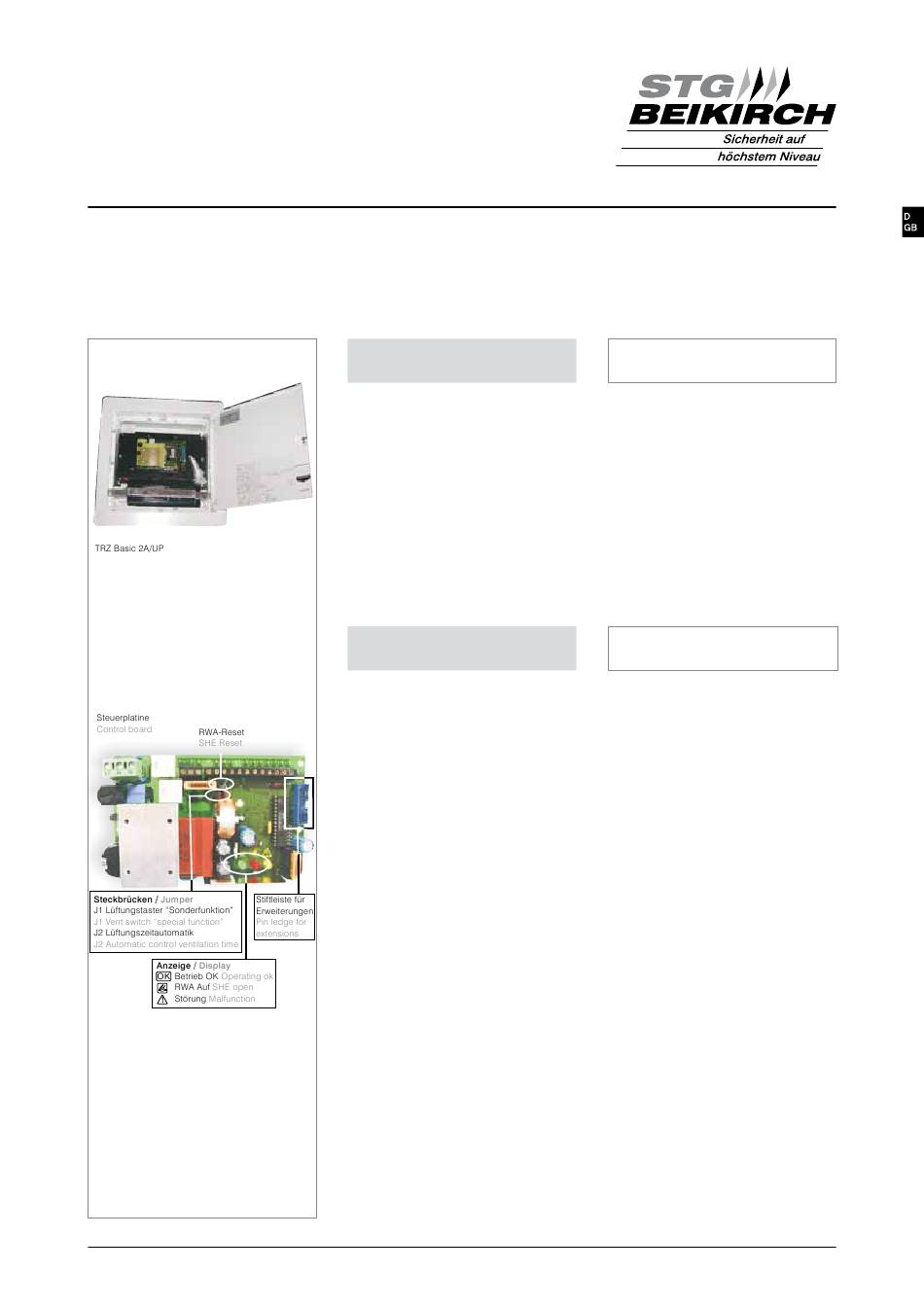

RWA Treppenraumzentrale TRZ Basic 2A/UP
SHE control panel TRZ Basic 2A/UP
Für Rauchabzug und tägliche Lüftung, für 24 V DC Linear- und Kettenantriebe
For smoke heat extraction and daily ventilation for 24 V DC linear drives and chain motors
Diese Bedienungsanleitung für späteren Gebrauch bzw. Wartung aufbewahren.
Änderungen dienen dem technischen Fortschritt und bleiben vorbehalten. Abbildungen unverbindlich.
Datei:
Ti_TRZ_Basic_2A_UP_dt_engl.indd
Art.Nr. 24999865
Technical information
and operating instruction
Version: 7 valid from: 21.04.2010
Funktion
Rauchabzugsanlage, vorzugsweise für
elektromotorisch zu öffnende Treppen-
räume. Zum Öffnen der Rauchabzugs-
klappen im Brandfall. Schließen der
Rauchabzugsklappen durch Zu-Funktion.
Öffnen und Schließen für die tägliche
Lüftung. Rauchabzugsklappen* in Form
von Lichtkuppeln, Dachklappen oder
Fenstern mit Linear- oder Kettenantrieben
24 V DC.
* (im folg. Text kurz Fenster genannt).
Besonderheiten
• Funktion "Tägliches Lüften"
• 1 RWA-Gruppe (RG) und 1 Lüftungs-
gruppe (LG)
• Stromversorgung 24 V, Notstromakkus
und Ladeteil, Parallelbetrieb, 72 Std.
Funktionserhalt bei Netzausfall
• Leitungsüberwachung der Melderkreise
(autom. Melder und RWA-Bedienstellen)
• Leitungsüberwachung der angeschlos-
senen Antriebe
• einstellbare Hubbegrenzung
• zuschaltbare Lüftungsautomatik,
Schließung nach 10 Min.
• optische Störmeldung
• separat abgesicherter Netzeingang
230 V AC / 50 Hz
• alle Ausgänge kurzschlußsicher
• temperaturgeführte Akkuladespannung
• Stahlblechgehäuse für Unterputz-
montage
• Abmessungen 310 x 330 x (68-81,5) mm
(Höhe x Breite x Tiefe)
• verschließbare Tür
• entspricht dem Stand der Technik
(normenkonform)
• prozessorgesteuert
• erweiterbar durch optionale Zusatz-
module
Please keep these operating instructions for future reference and maintenance.
Function
Smoke extraction system preferably for
eletromechanical openings in stairways.
Opening of the smoke vent flaps in case
of fire. Closing of the smoke vent flaps via
closed-function.
Opening and closing for daily ventilation.
Smoke vent flaps* as dome lights, folding
skylights or windows with 24 V DC linear
drives or chain motors.
* (hereafter referred to only as "win-
dows").
Special features
• function "daily ventilation"
• 1 SHE group and 1 ventilation group
• 24 V power supply, emergency power
batteries and charging unit, parallel
operation, 72 hours of functioning
guaranteed in case of power failure
• line monitoring of alarm circuits (autom.
detectors and SHE man. call points)
• line monitoring of the connected drives
• adjustable extraction limit
• adjustable automatic ventilation, closing
after 10 min.
• optical malfunction alarm
• separately fused power input
230 V AC / 50 Hz
• all outputs protected against shortcircuit
• temperature controlled battery charged
voltage
• sheet steel housing for flush mounting
• dimensions 310 x 330 x (68-81,5) mm
(height x width x depth)
• hinged door, lockable
• conforms to current state-of-the-arts
standards
• processor controlled
• extension capabilities due to optional
available plug-in modules
