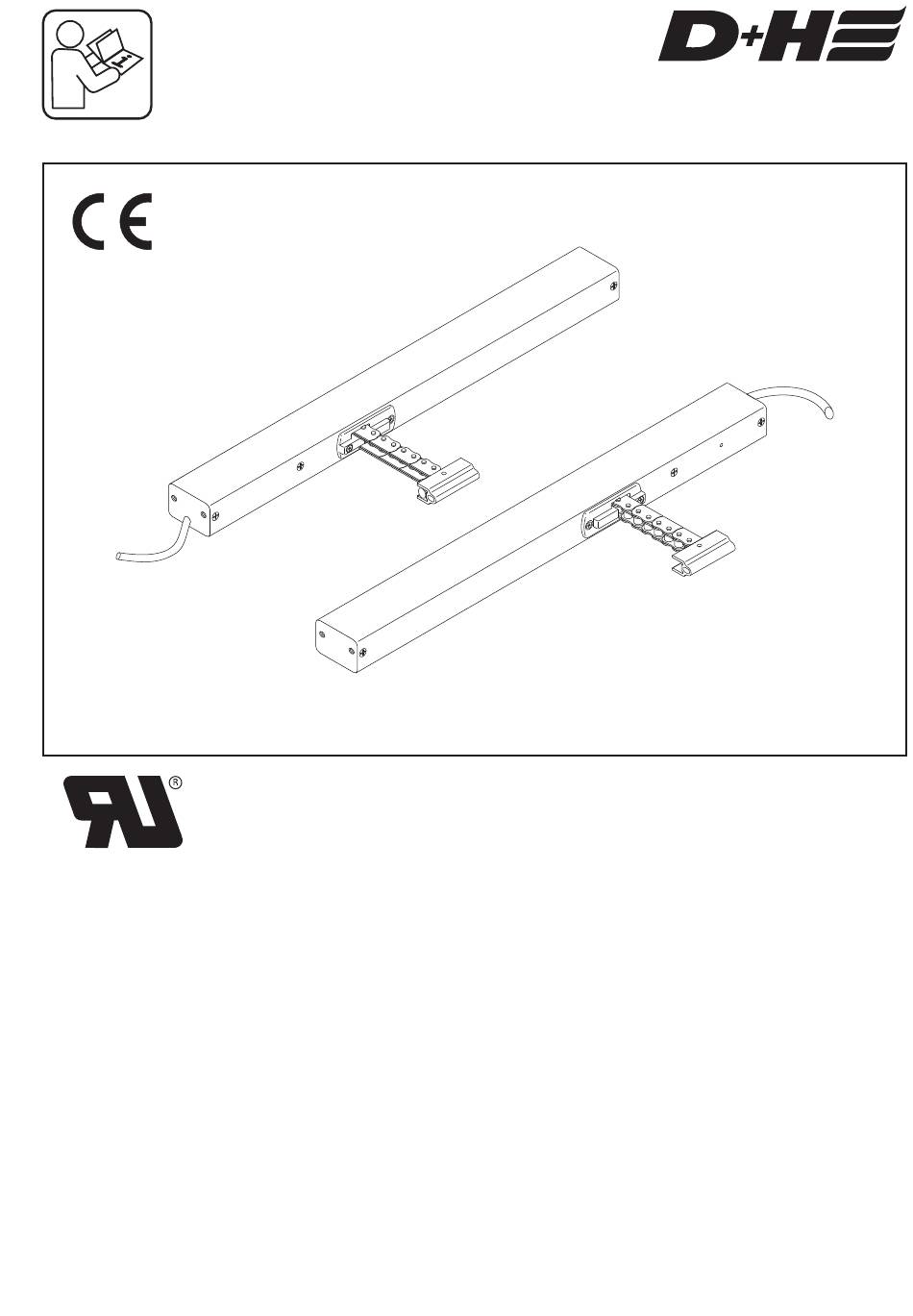

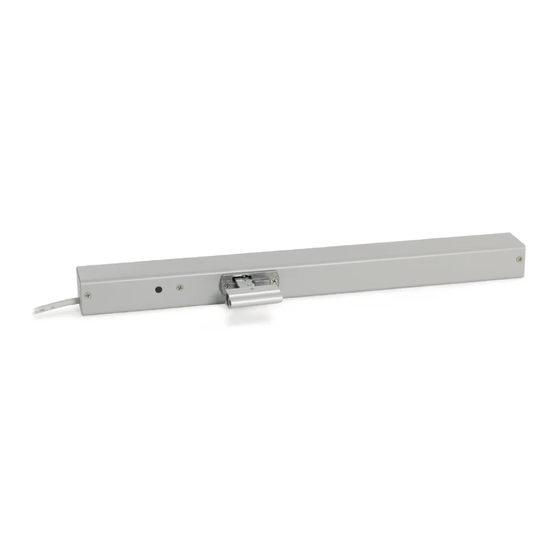

  • Page 1 KA 34-BSY+ / KA 54-BSY+ Standard version / Modelo estándar Mirrored version (option "-L") / Versión invertida (Opción "-L") Please order bracket sets separately / Rogamos que pidan los juegos de fijación por separado E 222052 en Original instructions ..... . . Page ..2 es Manual original .

  • Page 2: Intended Use

    ! IMPORTANT ! Safety Notes 1. Mounting of the drive should be carried out by a D+H distributor, whose qualification and experience is ensured by regular in-house training. 2. All wiring must be installed by a qualified electrican according to National Electrical Codes, NFPA 70.

  • Page 3: Technical Data

    Pressure load diagram Observe maximum pressure load of the chain! Maximum pressure load of the chain is not 500N/112 lbf automatically identical with maximum pressure force 400N/89,9 lbf of the drive! 300N/67,4 lbf 200N/45 lbf 100N/22,5 lbf KA 34 -BSY+ KA 54 -BSY+ Stroke Technical data...

  • Page 4: Entrapment Protection

    Entrapment protection (see N.12 of Safety Notes; p 2/12) The drives were not evaluated for entrapment protection. In "CLOSE" direction the drive has an active clamping protection for the main closing edge. With an overload in the closing range 3 and 2 the drive runs "OPEN"...

  • Page 5: Troubleshooting

    Maintenance and cleaning Guarantee Maintenance work is only allowed when the device is in You will get 2 years guarantee for all D+H products a de-energized condition! Inspection and maintenance from date of verified handing over of the system up to...

  • Page 6: Utilización Reglamentaria

    ¡IMPORTANTE! Advertencias de seguridad 1. El montaje del actuador deberá efectuarse por un distribuidor autorizado de D+H que cuente con la cualificación y experiencia necesaria, adquirida mediante una formación continuada en nuestra empresa. 2. La instalación eléctrica debe ser llevada a cabo, en su totalidad, por un electricista cualificado según las normativas del Código Nacional de Electricidad de la Asociación Nacional de Protección contra Incendios (NFPA 70).

  • Page 7: Datos Téchnicos

    Carga de compresión ¡Respetar la carga máxima de presión en la cadena. La presión máxima sobre la cadena no corresponde 500N/112 lbf automaticamente con la fuerza de presión máxima 400N/89,9 lbf del motor! 300N/67,4 lbf 200N/45 lbf 100N/22,5 lbf KA 34 -BSY+ KA 54 -BSY+ Carrera Datos téchnicos...

  • Page 8: Instrucciones De Montaje

    Protección contra atrapamiento (véase el N°12 de Advertencias de seguridad) Los actuadores no han sido evaluados respecto a la protección contra atrapamiento En la dirección "CIERRE", el accionamiento dispone de una protección activa del canto principal de cierre. En caso de darse una sobrecarga en el sector de cierre 3 y 2, el accionamiento funcionará...

  • Page 9: Localización De Averías

    D+H. trabajos de reparación serán realizados exclusivamente La garantía de D+H expira, en el caso de conexión por D+H. Elimine cualquier tipo de suciedad con un paño de componentes de D+H con otros equipos o seco y suave.
  • Page 10 En caso de conexión a paneles de control SVHC D+H con control de línea E/HS **** Cable acc. to D+H table for layout of cables (see instructions for use of control panel) / Cable conforme a la tabla de cableado D+H (véanse instrucciones de uso de la central...
  • Page 11 Connection / Conexión Junction box / Caja de connexión to Central / EM 47 K * de Centra KA-BSY+ KA-BSY+ Slave(s) Master Data b (GN) Data b (GN) Data a (YE) Data a (YE) Mot. b (BN) Mot. b (BN) Mot.

  • Page 12: Dimensions / Dimensiones

    , Germany Tel. : +49 40-605 65 : +49 40-605 65 254 E-Mail: info@dh-partner.com www.dh-partner.com © 2013 D+H Mechatronic AG, Ammersbek Rights to technical modifications reserved / Derecho reservado a modificaciones técnicas 100 % Recycled paper / Papel reciclado 99.824.25 2.5/06/20...
