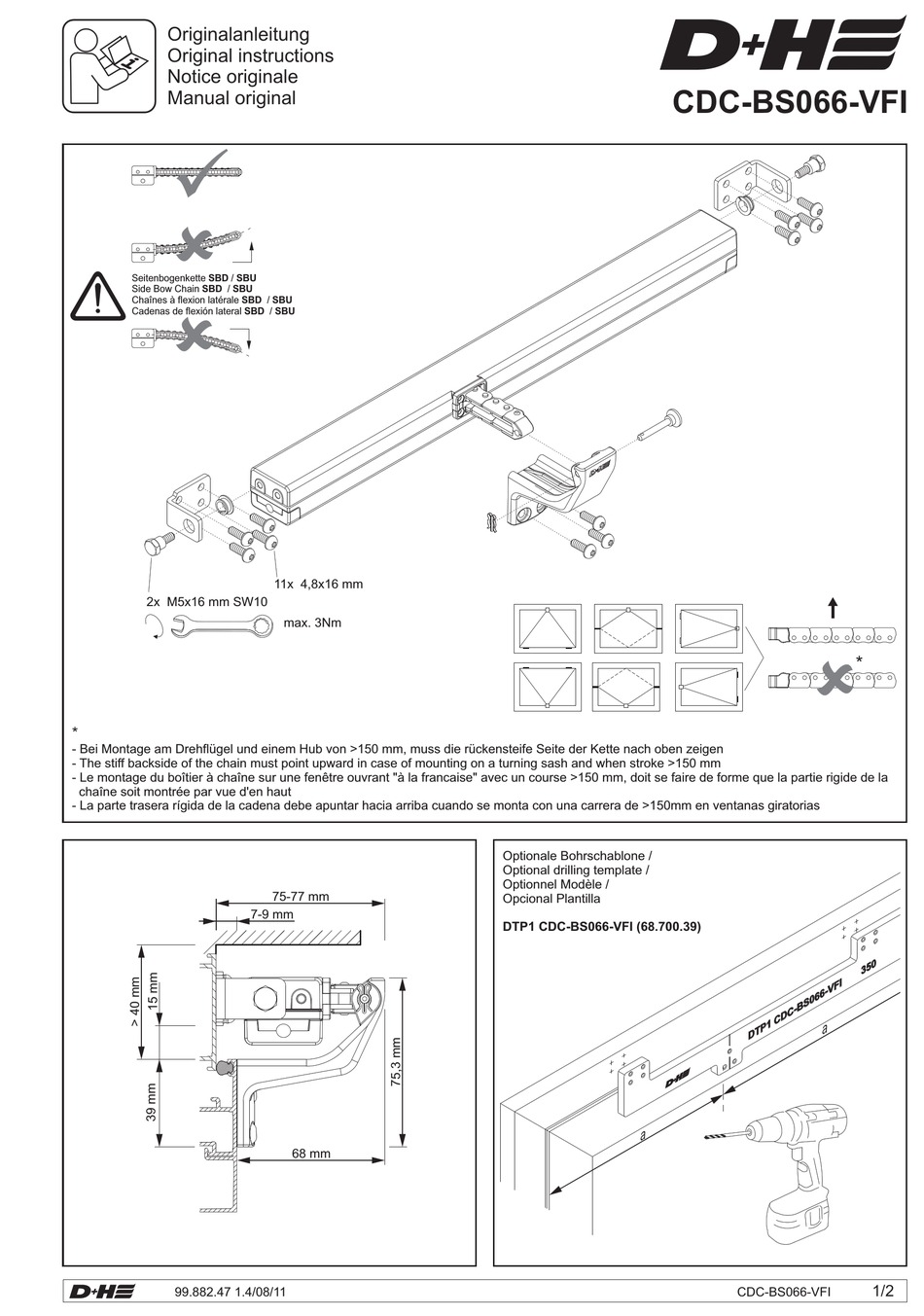

Originalanleitung
Original instructions
Notice originale
Manual original
ü
û
Seitenbogenkette
SBD SBU
/
Side Bow Chain
SBD
/
SBU
û
Chaînes à flexion latérale
SBD
Cadenas de flexión lateral
SBD
2x M5x16 mm SW10
*
- Bei Montage am Drehflügel und einem Hub von >150 mm, muss die rückensteife Seite der Kette nach oben zeigen
- The stiff backside of the chain must point upward in case of mounting on a turning sash and when stroke >150 mm
- Le montage du boîtier à chaîne sur une fenêtre ouvrant "à la francaise" avec un course >150 mm, doit se faire de forme que la partie rigide de la
chaîne soit montrée par vue d'en haut
- La parte trasera rígida de la cadena debe apuntar hacia arriba cuando se monta con una carrera de >150mm en ventanas giratorias
99.882.47 1.4/08/11
/
SBU
/
SBU
11x 4,8x16 mm
max. 3Nm
75-77 mm
7-9 mm
68 mm
CDC-BS066-VFI
Optionale Bohrschablone /
Optional drilling template /
Optionnel Modèle /
Opcional Plantilla
DTP1 CDC-BS066-VFI (68.700.39)
û
*
0
3 5
F I
F I
6 - V
6 - V
0 6
0 6
B S
B S
C -
C -
C D
C D
P 1
P 1
D T
D T
1/2
CDC-BS066-VFI
