Page 1 G&D VisionXS-IP-C-DP-UHR DE Installation und Bedienung EN Installation and Operation A9100386-1.10...
Page 2 © Guntermann & Drunck GmbH 2022. Alle Rechte vorbehalten. Version 1.10 – 21.02.2023 Firmware: 1.2.000 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany Telefon +49 (0) 271 23872-0 Telefax +49 (0) 271 23872-120 www.gdsys.com sales@gdsys.com i · G&D VisionXS-IP-C-DP-UHR...
Page 3  Erhöhen Sie den Abstand zwischen Gerät und Empfänger.  Schließen Sie das Gerät an eine andere Steckdose oder einen anderen Stromkreis als den, mit dem das Empfangsgerät verbunden ist, an.  Kontaktieren Sie den Händler oder einen erfahrenen Rundfunk-/Fernsehtechniker. G&D VisionXS-IP-C-DP-UHR · ii...
Page 4: Table Of Contents
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ..................1 Die VisionXS-IP-C-DP-UHR-Serie ..............4 Verwendung als Extender- oder Matrixswitch-Module ........4 Signalübertragung und Übertragungslänge ............5 Lieferumfang ....................5 Installation ....................... 7 Vorbereitung ...................... 7 Installation des Rechnermoduls ................8 Installation des Arbeitsplatzmoduls ..............12 Inbetriebnahme ....................
Page 5 Anlegen einer neuen Benutzergruppe ............60 Änderung des Namens einer Benutzergruppe ..........61 Änderung der Rechte einer Benutzergruppe ..........61 Mitgliederverwaltung einer Benutzergruppe ..........62 Aktivierung oder Deaktivierung einer Benutzergruppe ........ 63 Löschen einer Benutzergruppe ..............63 G&D VisionXS-IP-C-DP-UHR · iv...
Page 6 Weiterführende Informationen ............... 94 DDC-Weiterleitung mit Cache-Funktion ............94 Ermittlung der Netzwerkeinstellungen über den Service-Port ......95 Installation des Gerätetreibers ..............95 Einrichten einer Verbindung im Terminalemulationsprogramm ....95 Ermittlung der IP-Adresse ................96 Pin-Belegung der RS232-Schnittstelle ............... 97 v · G&D VisionXS-IP-C-DP-UHR...
Page 7 Inhaltsverzeichnis Statusanzeigen ....................98 Technische Daten ................... 99 Allgemeine Eigenschaften der Serie ..............99 Spezifische Eigenschaften der Geräte ............... 101 G&D VisionXS-IP-C-DP-UHR · vi...
Page 8: Sicherheitshinweise
Ständigen Zugang zu den Netzsteckern der Geräte sicherstellen Achten Sie bei der Installation der Geräte darauf, dass die Netzstecker der Geräte jederzeit zugänglich bleiben. Lüftungsöffnungen nicht verdecken Bei Gerätevarianten mit Lüftungsöffnungen ist eine Verdeckung der Lüftungsöff- nungen unbedingt zu vermeiden. 1 · G&D VisionXS-IP-C-DP-UHR...
Page 9 Bei unbefugtem Entfernen erlischt die Garantie. Die Nichtbeach- tung dieser Vorsichtsmaßnahme kann zu Verletzungen und Geräteschäden führen! Betreiben Sie das Gerät ausschließlich im vorgesehenen Einsatzbereich Die Geräte sind für eine Verwendung im Innenbereich ausgelegt. Vermeiden Sie extreme Kälte, Hitze oder Feuchtigkeit. G&D VisionXS-IP-C-DP-UHR · 2...
Page 10 Mettre au rebut les batteries usagées conformêment aux instructions du fabricant et de manière écologique. Les batteries usagées ne doivent pas être jetées dans les ordures ménagères. Respectez les prescriptions valables pour l'élimination des produits électroniques. 3 · G&D VisionXS-IP-C-DP-UHR...
Page 11: Die Visionxs-Ip-C-Dp-Uhr-Serie
Sie die Module als Endgeräte des Matrixswitches einset- zen. In diesem Fall konfigurieren Sie für die Module eine KVM-over-IP-Verbindung zum IP-Matrixswitch. In dieser Konfiguration ermöglicht der IP-Matrixswitch die flexible Aufschaltung eines Arbeitsplatzmoduls auf ein Rechnermodul. G&D VisionXS-IP-C-DP-UHR · 4...
Page 12: Signalübertragung Und Übertragungslänge
Die erweiterten Varianten der Rechnermodule der VisionXS-IP-C-DP-UHR -Serie wer- den zusätzlich mit den unten aufgeführten Kabeln ausgeliefert. DT-VARIANTEN 1 × Stromversorgungskabel (PowerCable-2 Standard) A-VARIANTEN 1 × Audio-Kabel (Audio-M/M-2) AR-VARIANTEN 1 × Audio-Kabel (Audio-M/M-2) 1 × serielles Anschlusskabel (RS232-M/F-2) 5 · G&D VisionXS-IP-C-DP-UHR...
Page 13  1 × Arbeitsplatzmodul ( VisionXS-IP-CON  1 × EasyStart-Flyer  1 × Sicherheitshinweise-Flyer Zusätzlicher Lieferumfang erweiterter Varianten Die erweiterten Varianten der Arbeitsplatzmodule der VisionXS-IP-C-DP-UHR -Serie werden zusätzlich mit den unten aufgeführten Kabeln ausgeliefert. DT-VARIANTEN 1 × Stromversorgungskabel (PowerCable-2 Standard) G&D VisionXS-IP-C-DP-UHR · 6...
Page 14: Installation
) in der Nähe des entfern- ten Arbeitsplatzes. HINWEIS: Die maximale Kabellänge zwischen dem Arbeitsplatzmodul und den Geräten des Arbeitsplatzes beträgt zwei Meter. 4. Entnehmen Sie die mitgelieferten Kabel der Verpackung und legen Sie diese für die Installation der Geräte bereit. 7 · G&D VisionXS-IP-C-DP-UHR...
Page 15: Installation Des Rechnermoduls
(oder höher) ein. Verbinden Sie das andere Ende des Kabels mit dem lokalen Netzwerk. Tastatur- und Maussignale des Rechners anschließen Line In Line In Serial Serial USB CPU DP CPU DP CPU USB CPU: Verbinden Sie eine USB-Schnittstelle des Rechners mit dieser Schnittstelle. Verwenden Sie hierzu das Kabel USB-AM/BM-2. G&D VisionXS-IP-C-DP-UHR · 8...
Page 16 Audio-Daten deaktivieren (siehe Signale (de)aktivieren auf Seite 36). Verbinden Sie die Line-Out-Schnittstelle des Rechners mit dieser Schnittstelle. Line In: Verwenden Sie hierzu ein Audio-Anschlusskabel Audio-M/M-2. Serial: Verbinden Sie eine 9-polige serielle Schnittstelle des Rechners mit dieser Schnittstelle. Verwenden Sie hierzu das Kabel RS232-M/F-2. 9 · G&D VisionXS-IP-C-DP-UHR...
Page 17 Kategorie 6 (oder höher) ein. Das andere Ende des Kabels ist mit dem Gigabit- Ethernet zu verbinden. HINWEIS: Die Freischaltung des kostenpflichtig erhältlichen Transm. Redundancy Features aktiviert die Transmission 2 -Schnittstelle. Verwenden Sie diese Schnittstelle um eine redundante Transmission-Verbindung (Link Aggregation) mit dem Gigabit-Netzwerk herzustellen. G&D VisionXS-IP-C-DP-UHR · 10...
Page 18 Service Service Network Network Main Power Red. Power Power/Main Power: Schließen Sie die externe Spannungsversorgung an diese Buchse an. Stecken Sie ein Kaltgerätekabel ein. Hierdurch wird eine zweite, redun- Red. Power: dante Stromversorgung des Gerätes erreicht. 11 · G&D VisionXS-IP-C-DP-UHR...

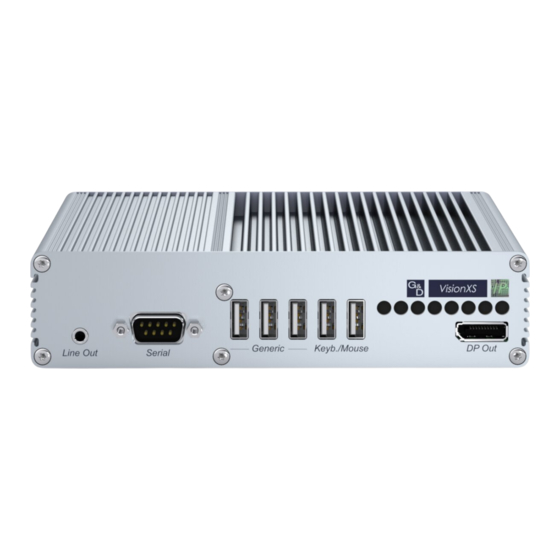

Page 19: Installation Des Arbeitsplatzmoduls
Config Panel zuzugreifen und beispielsweise Syslog-Meldungen in diese Netzwerke zu senden. Stecken Sie ein als Zubehör erhältliches Twisted-Pair-Kabel der Kategorie 5 Network: (oder höher) ein. Verbinden Sie das andere Ende des Kabels mit dem lokalen Netzwerk. G&D VisionXS-IP-C-DP-UHR · 12...
Page 20 Am Arbeitsplatzmodul stehen Ihnen drei Generic -Schnittstellen zur Ver- fügung. Für den Anschluss von vier oder fünf Generic-USB-Geräten benötigen Sie daher einen USB-Hub oder ein USB-Verbundgerät. Die zwei Keyb./Mouse -Schnittstellen können nicht für den Generic-USB -Modus ver- wendet werden. 13 · G&D VisionXS-IP-C-DP-UHR...
Page 21 Audio- und RS232-Schnittstellen verbinden (modellabhängig) Line Out Serial Generic Generic Keyb./Mouse Keyb./Mouse DP Out DP Out Line Out: Schließen Sie die Lautsprecher oder ein anderes Audioausgabegerät des Arbeitsplatzes an. Serial: Verbinden Sie das serielle Endgerät mit dieser Schnittstelle. G&D VisionXS-IP-C-DP-UHR · 14...
Page 22 Kategorie 6 (oder höher) ein. Das andere Ende des Kabels ist mit dem Gigabit- Ethernet zu verbinden. HINWEIS: Die Freischaltung des kostenpflichtig erhältlichen Transm. Redundancy Features aktiviert die -Schnittstelle. Transmission 2 Verwenden Sie diese Schnittstelle um eine redundante Transmission-Verbindung (Link Aggregation) mit dem Gigabit-Netzwerk herzustellen. 15 · G&D VisionXS-IP-C-DP-UHR...
Page 23 Service Service Network Network Main Power Red. Power Power/Main Power: Schließen Sie eine externe Spannungsversorgung an diese Buchse an. Red. Power: Stecken Sie ein Kaltgerätekabel ein. Hierdurch wird eine zweite, redun- dante Stromversorgung des Gerätes erreicht. G&D VisionXS-IP-C-DP-UHR · 16...
Page 24: Inbetriebnahme
Arbeitsplatzmodulen auf Seite 70. Den am Rechnermodul VisionXS-IP-CPU angeschlossene Rechner können Sie am ent- fernten Arbeitsplatz des Arbeitsplatzmoduls bedienen. HINWEIS: Die Verbindung zwischen dem Rechner- und dem Arbeitsplatzmodul wird automatisch nach dem Start der Module aufgebaut. 17 · G&D VisionXS-IP-C-DP-UHR...
Page 25: Anmeldung Am Arbeitsplatz
3. Betätigen Sie die Schnellwahltaste oder markieren Sie die Zeile E - Benutzer abmelden und betätigen Sie die Eingabetaste TIPP: Bereits nach dem Aufruf des On-Screen-Displays können Sie mit der Tastenkombination Strg die Benutzer abmelden-Funktion durchführen. G&D VisionXS-IP-C-DP-UHR · 18...
Page 26: Erstkonfiguration Der Netzwerk- Einstellungen
OSD des Arbeitsplatzmoduls und mit dem Remote-Hotkey (Standard: Strg ) das entfernte OSD des Rechnermoduls aufrufen und konfigurieren. Während des Startvorgangs des Arbeitsplatzmoduls werden die Einstellungen bei- der Hotkeys angezeigt (siehe Startvorgang auf Seite 17). 19 · G&D VisionXS-IP-C-DP-UHR...
Page 27: Konfiguration Der Netzwerkschnittstelle
Geben Sie die IP-Adresse der Schnittstelle an. Im Betriebsmodus DHCP ist keine Eingabe möglich. Netzmaske: Geben Sie die Netzmaske des Netzwerkes an. Im Betriebsmodus DHCP ist keine Eingabe möglich. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-IP-C-DP-UHR · 20...
Page 28: Konfiguration Der Globalen Netzwerkeinstellungen
Geben Sie die IP-Adresse des Gateways an. DNS 1: Geben Sie die IP-Adresse des DNS-Servers an. DNS 2: Geben Sie optional die IP-Adresse eines weiteren DNS-Servers an. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 21 · G&D VisionXS-IP-C-DP-UHR...
Page 29: Erreichbarkeit Eines Hosts Im Netzwerk Prüfen (Ping)
Durchschn. mittlere Paketumlaufzeit RTT: Max. RTT: längste Paketumlaufzeit HINWEIS: Falls der eingebene Name des Hosts nicht in eine IP-Adresse aufge- löst werden kann, erscheint eine entsprechende Meldung. 5. Betätigen Sie die -Taste zum Verlassen des Menüs. G&D VisionXS-IP-C-DP-UHR · 22...
Page 30: Link-Aggregation
Sie die (ent- Netzwerk-Einrichtung Eingabetaste ferntes OSD) bzw. betätigen Sie die -Taste, wählen Sie die Zeile Netzwerk betätigen Sie die Eingabetaste (lokales OSD). 3. Wählen Sie die Zeile und betätigen Sie die Link-Aggregation Eingabetaste 23 · G&D VisionXS-IP-C-DP-UHR...
Page 31 Gruppe werden validiert. ARP-Target: Die Tabelle enthält eine Liste aller konfigurierten ARP-Targets. Verwenden Sie die Schaltflächen F3: Neu F4: Löschen , um die ARP-Targets zu verwalten. F5: Bearbeiten 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-IP-C-DP-UHR · 24...
Page 32: Status Der Netzwerkschnittstellen Auslesen
Eingabetaste 4. In den Abschnitten Transmission Schnittstelle A werden Ihnen folgende Daten angezeigt: Link erkannt: Verbindung zum Netzwerk hergestellt ( ) oder unterbro- chen ( nein 5. Klicken Sie auf , um die Seite zu verlassen. 25 · G&D VisionXS-IP-C-DP-UHR...
Page 33: Ersteinrichtung Der Kvm-Over-Ip™-Verbindung
Sie die Konfiguration beider Module nach der Inbetriebnahme anpassen. Die IP-Adressen und die KVM-over-IP -Einstellungen sind wie folgt vorkonfiguriert: WERKSEINSTELLUNG DES RECHNERMODULS (CPU) IP-Adresse: 172.17.0.10 Netzmaske 255.255.0.0 Control Port: 18246 Communication Port: 18245 Data Port: 18244 G&D VisionXS-IP-C-DP-UHR · 26...
Page 34: Kvm-Over-Ip-Verbindung Des Rechnermoduls Konfigurieren
Während des Startvorgangs des Arbeitsplatzmoduls werden die Einstellungen bei- der Hotkeys angezeigt (siehe Startvorgang auf Seite 17). WICHTIG: Das OSD des Rechnermoduls kann nur aufgerufen werden, wenn eine -Verbindung zum Rechnermodul aufgebaut ist. KVM-over-IP Ändern Sie daher zunächst die Konfiguration des Rechnermoduls! 27 · G&D VisionXS-IP-C-DP-UHR...
Page 35: Konfiguration Der Netzwerkschnittstelle
So konfigurieren Sie die globalen Netzwerkeinstellungen: 1. Verwenden Sie den Remote-Hotkey Strg zum Aufruf des Rechnermodul-OSD. 2. Wählen Sie die Zeile Netzwerkeinrichtung und betätigen Sie die Eingabetaste 3. Wählen Sie die Zeile Schnittstellen und betätigen Sie die Eingabetaste G&D VisionXS-IP-C-DP-UHR · 28...
Page 36: Konfiguration Der Kvm-Over-Ip-Verbindung
Geben Sie die Nummer des zu verwendenden Ports ein. Communication-Port: Geben Sie die Nummer des zu verwendenden Ports ein. Data-Port: Geben Sie die Nummer des zu verwendenden Ports ein. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 29 · G&D VisionXS-IP-C-DP-UHR...
Page 37: Kvm-Over-Ip-Verbindung Des Arbeitsplatzmoduls Konfigurieren
Die globalen Netzwerkeinstellungen stellen auch in komplexen Netzwerken sicher, dass der KVM-Extender aus allen Teilnetzwerken erreichbar ist. So konfigurieren Sie die globalen Netzwerkeinstellungen: 1. Verwenden Sie den lokalen Hotkey zum Aufruf des Arbeitsplatzmodul-OSD. 2. Betätigen Sie zum Aufruf des Konfiguration-Menüs. G&D VisionXS-IP-C-DP-UHR · 30...
Page 38: Konfiguration Der Kvm-Over-Ip-Verbindung
Geben Sie die Nummer des zu verwendenden Ports ein. Communication-Port: Geben Sie die Nummer des zu verwendenden Ports ein. Data-Port: Geben Sie die Nummer des zu verwendenden Ports ein. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 31 · G&D VisionXS-IP-C-DP-UHR...
Page 39: Anlegen, Konfig. Und Löschen Eines Remote-Targets
3. Wählen Sie die Zeile und betätigen Sie die KVM-Verbindung Eingabetaste 4. Wählen Sie die Zeile Remote-Target und betätigen Sie die Eingabetaste 5. Wählen Sie mit den Pfeiltasten das zu konfigurierende Remote-Target und betätigen Sie -Taste. G&D VisionXS-IP-C-DP-UHR · 32...
Page 40 Eingabetaste 4. Wählen Sie die Zeile Remote-Target und betätigen Sie die Eingabetaste 5. Wählen Sie mit den Pfeiltasten das zu löschende Remote-Target und betätigen Sie -Taste. 6. Bestätigen Sie die Sicherheitsabfrage, um das Remote-Target zu löschen. 33 · G&D VisionXS-IP-C-DP-UHR...
Page 41: Erweiterte Einstellungen Der Kvm-Over-Ip-Verbindung
Sie die Eingabetaste 3. Geben Sie in der Zeile Bandbreitenbeschränkgung (Mb/s) das Bandbreiten-Limit in Mb/s für die KVM-over-IP-Verbindung ein. HINWEIS: Der Wert deaktiviert das Limit. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-IP-C-DP-UHR · 34...
Page 42: Klassifizierung Der Ip-Pakete (Diffserv)
Berücksichtigen Sie, dass einige Netzwerkswitches für alle Datenpakete automatisch die Service-Klasse Network Control (DSCP-Name: ) vergeben. In solchen Umgebungen darf die Option DSCP 48 nicht ausgewählt werden! 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 35 · G&D VisionXS-IP-C-DP-UHR...
Page 43: Signale (De)Aktivieren
KVM-Verbindung Eingabetaste 3. Wählen Sie in der Zeile das Kontrollkästchen des zu (de)aktivie- Aktivierte Signale renden Signals mit den Pfeiltasten aus und betätigen Sie die -Taste. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-IP-C-DP-UHR · 36...
Page 44: Beschränkung Der Kvm-Over-Ip-Gegenstelle (Uid-Locking)
 Wählen Sie in der Zeile durch Betätigung der -Taste Gerätetyp den gewünschten Gerätetyp aus.  Geben Sie in der Zeile Geräte-UID die UID des Geräts ein. 7. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 37 · G&D VisionXS-IP-C-DP-UHR...
Page 45: Ip-Mux-Funktionalität
1. Starten Sie das lokale OSD mit dem Hotkey (Standard). Alt+Num Auswahl IPCON Sort. Alph+ Suche ......Remote-Target #1 Remote-Target #2 Remote-Target #3 F11:Konfiguration 2. Wählen Sie im Auswahl-Menü das aufzuschaltende Remote-Target mit den aus. Pfeiltasten 3. Betätigen Sie die Eingabetaste G&D VisionXS-IP-C-DP-UHR · 38...
Page 46: Aufschaltung Eines Remote-Targets Mit Select-Keys
Die ausgewählte Tastenart steht in Kombination mit der/den von Ihnen ausgewählten Select-Key-Modifizierertaste(n) nicht als Tastenkombina- tion unter dem Betriebssystem und den Anwendungsprogrammen des Target- Rechners zur Verfügung. 6. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 39 · G&D VisionXS-IP-C-DP-UHR...
Page 47: Verbindung Zu Einem Remote-Target Beenden
Verbindung zu einem Remote-Target beenden So beenden Sie die Verbindung zu einem Remote-Target: 1. Starten Sie das lokale OSD mit dem Hotkey Alt+Num (Standard). 2. Betätigen Sie die Tastenkombination Strg+D , um die aktive Verbindung zum Remote-Target zu trennen. G&D VisionXS-IP-C-DP-UHR · 40...
Page 48: On-Screen-Display
OSD des Rechnermodus und mit dem (Standard: lokalen Hotkey ) das lokale OSD des Arbeitsplatzmoduls aufrufen und konfigurieren. Während des Startvorgangs des Arbeitsplatzmoduls werden die Einstellungen bei- der Hotkeys angezeigt (siehe Startvorgang auf Seite 17). 41 · G&D VisionXS-IP-C-DP-UHR...
Page 49: Anzeige Des Entfernten Osd
 Menüpunkte ohne Untermenü: Die aktuelle Einstellung wird hinter dem Menüeintrag ange- zeigt und kann direkt geändert werden. Fußzeile  In der Fußzeile werden die wichtigsten Tasten zur Bedienung des aktuell angezeigten Menüs und ggf. weitere Informationen aufge- führt. G&D VisionXS-IP-C-DP-UHR · 42...
Page 50: Bedienung Des Osd Per Tastatur Oder Maus
Daten geschlossen und das übergeordnete Menü angezeigt. Betätigen Sie diese Taste, um zwischen den verschiedenen Optionen eines Menüeintrags zu wechseln. Strg+F8: Konfigurationseinstellungen mit vielen verfügbaren Optionen unterstützen diese Tastenkombination zum Aufruf einer über- sichtlichen Liste aller Optionen. 43 · G&D VisionXS-IP-C-DP-UHR...
Page 51 Diese Maustaste wird zur Bestätigung von Eingaben (z. B. in der Login-Maske) oder zum Aufruf eines Untermenüs verwendet. rechte Maustaste: Diese Maustaste schließt die aktuell angezeigte Menüansicht und zeigt das übergeordnete Menü an. Falls Eingaben geändert, aber nicht gespeichert wurden, erhal- ten Sie diesbezüglich eine Meldung. G&D VisionXS-IP-C-DP-UHR · 44...
Page 52: Funktionen Des Osd
-Feldes in der Kopfzeile. 3. Betätigen Sie die -Taste, um das gewünschte Sortierkriterium auszuwählen: Alph+: Die Namen der Listeneinträge werden in alphabetisch aufsteigender Reihenfolge sortiert. Alph-: Die Namen der Listeneinträge werden in alphabetisch absteigender Reihenfolge sortiert. 45 · G&D VisionXS-IP-C-DP-UHR...
Page 53: Übersicht Der Menüs Des Entfernten Osd
Freeze-Visualisierung DDC/CI-Unterstützung Seite 80 Änderung des Namens des Target- Target-Einrichtung Seite 71 Moduls USB-HID-Modus Seite 81 EDID-Modus und EDID zuweisen Seite 77 Farbtiefe Seite 78 System-Einrichtung Hotkeys Seite 73 Systemsicherheit Seite 37 Werkseinstellungen Seite 88 wiederherstellen G&D VisionXS-IP-C-DP-UHR · 46...
Page 54 Netzfilterkonfiguration Seite 89 zurücksetzen KVM-Verbindung Control-Port, Communication-Port Seite 29 und Data-Port Bandbreitenbeschränkung (Mb/s) Seite 34 DiffServ Communication und Seite 35 DiffServ Data Aktivierte Signale Seite 36 (Audio und RS232) Information Hardware-, Firmware- und Seite 48 Hotkey-Information 47 · G&D VisionXS-IP-C-DP-UHR...
Page 55: Persönliches Profile-Menü
Hier werden beispielsweise die Firm- ware-Version, die Seriennummer des Geräts und die MAC-Adressen der Netzwerkschnittstellen aufgelistet. Firmware-Information Hier werden die Firmware-Versionen des Arbeitsplatzmoduls und des aufge- schalteten Target-Moduls angezeigt. Hotkey-Information Hier werden die aktiven Hotkeys ange- zeigt. G&D VisionXS-IP-C-DP-UHR · 48...
Page 56: Übersicht Der Menüs Des Lokalen Osd
Hier werden die im Extendersystem bekannten Target-Module angezeigt (siehe IP- MUX-Funktionalität auf Seite 38). Auswahl IPCON Sort. Alph+ Suche ......Remote-Target #1 Remote-Target #2 Remote-Target #3 F11:Konfiguration Über die Such- und Sortierfunktion können Sie die Auswahl einschränken. 49 · G&D VisionXS-IP-C-DP-UHR...
Page 57: Konfiguration-Menü
Seite 20 Link-Aggregation Seite 23 Link-Status Seite 25 Host pingen Seite 22 Netzfilterkonfiguration zurücksetzen Seite 89 KVM-Verbindung Passwortschutz Seite 31 Control-Port, Communication-Port Seite 31 und Data-Port RemoteTarget Seite 32 Information Hardware-, Firmware- und Seite 48 Hotkey-Information G&D VisionXS-IP-C-DP-UHR · 50...
Page 58: Webapplikation Config Panel
Spracheinstellung angewendet. So ändern Sie die Sprache der Webapplikation: 1. Klicken Sie auf das Sprachkürzel der aktuellen Sprache rechts oben. 2. Schalten Sie die zu verwendende Sprache mit einem Klick auf die gewünschte Sprache um. 51 · G&D VisionXS-IP-C-DP-UHR...
Page 59: Webapplikation Beenden
Arbeit mit der Webapplikation. Die Webapplikation wird so gegen unautorisierten Zugriff geschützt. So beenden Sie die Webapplikation: 1. Klicken Sie auf das Benutzersymbol rechts oben. 2. Klicken Sie auf , um die aktive Sitzung zu beenden. Abmelden G&D VisionXS-IP-C-DP-UHR · 52...
Page 60: Benutzer Und Gruppen
Eigenes Pass- nein nein wort ändern Target-Zugriffs- Ansicht nein voll voll recht Das Effektivrecht der Rechte Target-Konfig und Eigenes Passwort ändern resultieren aus den Rechten der Benutzergruppen. Das Target-Zugriffsrecht wurde hingegen direkt im Benutzerkonto vergeben. 53 · G&D VisionXS-IP-C-DP-UHR...
Page 61: Effizienter Einsatz Der Benutzergruppen
In beiden Fällen erhält der Benutzer durch die Gruppen das Effektivrecht für das Recht Target-Konfig. HINWEIS: Möchten Sie einem Benutzer der Gruppe ein erweitertes Recht zuord- nen, kann dies alternativ auch direkt im Benutzerprofil geändert werden. G&D VisionXS-IP-C-DP-UHR · 54...
Page 62: Verwaltung Von Benutzerkonten
Das neu erstellte Benutzerkonto ist weder mit Konfigurations- noch mit Zugriffsrechten auf Target-Module ausgestattet. Fügen Sie das Benutzerkonto vor dessen Verwendung einer bestehenden Benutz- ergruppe hinzu oder erteilen Sie dem Benutzerkonto individuelle Rechte (s. Seite 54). 55 · G&D VisionXS-IP-C-DP-UHR...
Page 63: Änderung Des Namens Eines Benutzerkontos
Sie die Eingabetaste 5. Geben Sie im Menü folgende Daten ein: Neu: Geben Sie das neue Passwort ein. Wiederholung: Wiederholen Sie das oben eingegebene Passwort. 6. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-IP-C-DP-UHR · 56...
Page 64: Änderung Der Rechte Eines Benutzerkontos
Zugriff auf die Konfiguration des Systems Seite 64 uneingeschränkt möglich Target-Zugriffsrecht Zugriff auf ein Target-Modul Seite 66 Target-Konfig Konfiguration der Target-Module Seite 66 Target-USB-Zugriffs- USB-Zugriffsberechtigung für alle Module Seite 67 recht WebIf-Login Login mit der Webapplikation Config Panel Seite 65 57 · G&D VisionXS-IP-C-DP-UHR...
Page 65: Änderung Der Gruppenzugehörigkeit Eines Benutzerkontos
Benutzergruppen, welchen das Benutzerkonto zugeordnet ist, wer- den mit einer Pfeilmarkierung () angezeigt. 7. Wiederholen Sie ggf. die Schritte 5. und 6., falls Sie die Gruppenzugehörigkeit weiterer Konten bearbeiten möchten. 8. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-IP-C-DP-UHR · 58...
Page 66: Aktivierung Oder Deaktivierung Eines Benutzerkontos
Strg 2. Wählen Sie die Zeile Benutzereinrichtung und betätigen Sie die Eingabetaste 3. Wählen Sie das zu löschende Benutzerkonto und betätigen Sie die -Taste. 4. Wählen Sie den Eintrag der Sicherheitsabfrage und betätigen Sie die Eingabetaste 59 · G&D VisionXS-IP-C-DP-UHR...
Page 67: Verwaltung Von Benutzergruppen
4. Betätigen Sie die -Taste zur Speicherung Ihrer Eingaben und Erstellung der Benutzergruppe. WICHTIG: Die neu erstellte Benutzergruppe ist weder mit Konfigurations- noch mit Zugriffsrechten auf Target-Module ausgestattet (siehe Effizienter Einsatz der Benutzergruppen auf Seite 54). G&D VisionXS-IP-C-DP-UHR · 60...
Page 68: Änderung Des Namens Einer Benutzergruppe
Zugriff auf die Konfiguration des Systems Seite 64 uneingeschränkt möglich Target-Zugriffsrecht Zugriff auf ein Target-Modul Seite 66 Target-Konfig Konfiguration der Target-Module Seite 66 Target-USB-Zugriffs- USB-Zugriffsberechtigung für alle Module Seite 67 recht WebIf-Login Login mit der Webapplikation Config Panel Seite 65 61 · G&D VisionXS-IP-C-DP-UHR...
Page 69: Mitgliederverwaltung Einer Benutzergruppe
Benutzerkonten, die der Benutzergruppe zugeordnet sind, werden mit einer Pfeilmarkierung () angezeigt. 7. Wiederholen Sie ggf. die Schritte 5. und 6., falls Sie die Gruppenzugehörigkeit weiterer Konten bearbeiten möchten. 8. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-IP-C-DP-UHR · 62...
Page 70: Aktivierung Oder Deaktivierung Einer Benutzergruppe
Strg 2. Wählen Sie die Zeile Benutzergruppeneinrichtung und betätigen Sie die Eingabetaste 3. Wählen Sie die zu löschende Benutzergruppe und betätigen Sie die -Taste. 4. Wählen Sie den Eintrag der Sicherheitsabfrage und betätigen Sie die Eingabetaste 63 · G&D VisionXS-IP-C-DP-UHR...
Page 71: System-Rechte
4. Wählen Sie die Zeile Superuser-Recht und betätigen Sie die -Taste zur Auswahl einer der aufgelisteten Optionen: Uneingeschränkten Zugriff auf das KVM-System nein: Zugriffsberechtigung gemäß den Benutzer- und Gruppenrechten 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-IP-C-DP-UHR · 64...
Page 72: Berechtigung Zum Ändern Der Einstellungen Des "Persönliches Profil"-Menüs
5. Wählen Sie die Zeile und betätigen Sie die -Taste zur Auswahl einer WebIf-Login der aufgelisteten Optionen: Zugriff auf die Webapplikation erlaubt nein: Zugriff auf die Webapplikation untersagt 6. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 65 · G&D VisionXS-IP-C-DP-UHR...
Page 73: Berechtigung Zur Änderung Des Eigenen Passworts
Vollzugriff auf den am Rechnermodul angeschlossenen Computer erlaubt nein: Zugriff auf den am Rechnermodul angeschlossenen Computer untersagt Ansicht: Ansicht des Monitorbildes des am Rechnermodul angeschlossenen Computers erlaubt 7. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-IP-C-DP-UHR · 66...
Page 74: Zugriffsrecht Auf Usb-Geräte
5. Wählen Sie das Targetmodul, für das Sie die Zugriffsrechte ändern möchten. 6. Betätigen Sie die -Taste zur Auswahl einer der aufgelisteten Optionen: Zugriff auf die USB-Geräte erlaubt nein: Zugriff auf die USB-Geräte untersagt 7. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 67 · G&D VisionXS-IP-C-DP-UHR...
Page 75: Konfiguration
USB-Gerät für einen Neustart priorisieren kein Gerät Änderung des Scancode-Sets einer PS/2-Tastatur Scancode-Set 2 Reinitialisierung von USB-Eingabegeräten nur fehlerhafte Geräte Wartezeit des Bildschirmschoners einstellen deaktiviert Tastaturlayout für Eingaben innerhalb des OSD auswählen Deutsch Wiederherstellung der Standardeinstellungen Reset der Netzfilterregeln G&D VisionXS-IP-C-DP-UHR · 68...
Page 76 Position der Informationseinblendung ändern links oben Position des OSD ändern zentriert Die grundlegende Bedienung des OSD (s. Seite 69) wird auf den folgenden Seiten beschrieben. HINWEIS: Weitere Informationen zum Einsatz der Webapplikation finden Sie im separaten Handbuch. 69 · G&D VisionXS-IP-C-DP-UHR...
Page 77: Konfigurationseinstellungen
Sie die Eingabetaste 3. Wählen Sie in der Zeile durch Betätigung der -Taste zwi- Arbeitsplatztyp schen folgenden Optionen: OpenAccess  OpenAccess-Betriebsart (Standard) Standard  Standard-Betriebsart 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-IP-C-DP-UHR · 70...
Page 78: Änderung Des Names Des Arbeitsplatzmoduls
Sie die Eingabetaste 3. Wählen Sie die Zeile und betätigen Sie die Name Eingabetaste 4. Geben Sie den gewünschten Namen ein und betätigen Sie die Eingabetaste 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 71 · G&D VisionXS-IP-C-DP-UHR...
Page 79: Änderung Des Eigenen Passworts
Persönlichen Profils 3. Wählen Sie in der Zeile Sprache durch Betätigung der -Taste zwischen folgenden Optionen: Verwendung der Systemsprache vom System  Verwendung der ausgewählten Sprache [Auswahl] 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-IP-C-DP-UHR · 72...
Page 80: Änderung Des Hotkeys
 Strg-Taste (Standard für das entfernte OSD) Strg  Alt-Taste (Standard für das lokale OSD)  Alt Gr-Taste Alt Gr  Windows-Taste  Umschalttaste Shift 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 73 · G&D VisionXS-IP-C-DP-UHR...
Page 81: Änderung Der Osd-Taste
Einfg Löschen  Entf-Taste Pos1  Pos 1-Taste Ende  Ende-Taste   Bild -Taste Bild hoch  Bild runter  Bild -Taste Leertaste  Leertaste 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-IP-C-DP-UHR · 74...
Page 82: Osd Mit Doppeltem Tastendruck Starten
 OSD-Aufruf mit doppeltem Druck auf die Windows-Taste  OSD-Aufruf mit doppeltem Druck auf die Umschalt-Taste Shift  OSD-Aufruf mit doppeltem Druck auf die Druck-Taste Drucken 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 75 · G&D VisionXS-IP-C-DP-UHR...
Page 83: Betriebsmodus Der Rs232-Schnittstelle Einstellen
 Der Datenstrom eines RS232-Gerätes wird vom RS232 Rechnermodul zum Arbeitsplatzmodul übertragen (Standardeinstellung). RS422-Adapter  Der Datenstrom eines RS422-Gerätes wird über die separat erhältlichen G&D RS232-422-Adapter Rechnermodul zum Arbeitsplatzmodul übertragen. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-IP-C-DP-UHR · 76...
Page 84: Auswahl Des Edid-Modus Des Kvm-Extenders
EDID zuweisen Eingabetaste Wählen Sie mit den Pfeiltasten das zu aktivierende Profil und aktivieren Sie es mit der -Taste. Speichern Sie Ihre Auswahl mit der -Taste. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 77 · G&D VisionXS-IP-C-DP-UHR...
Page 85: Reduzierung Der Farbtiefe Der Zu Übertragenden Bilddaten
Optionen:  Übertragung der Bilddaten mit einer maximalen Farbtiefe 24 Bit von 24 bit (Standard) 18 Bit  Reduzierung der Farbtiefe der Bilddaten auf 18 bit 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-IP-C-DP-UHR · 78...
Page 86: Verwendung Des Freeze-Modus
 Einblendung des Hinweises Eingefroren und der vergangenen Zeit seit dem Verbindungsabbruch  Anzeige des farbigen Rahmens ( ) und Einblendung des Rahmen+OSD frame Hinweises Eingefroren ( 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 79 · G&D VisionXS-IP-C-DP-UHR...
Page 87: Ddc/Ci-Unterstützung (De)Aktivieren
(Standard).  Die Übertragung von DDC/CI-Signalen erfolgt aus- CPU > Monitor schließlich vom Rechner in Richtung des Monitors. bidirektional  Die Übertragung von DDC/CI-Signalen erfolgt bidirektional. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-IP-C-DP-UHR · 80...
Page 88: Usb-Tastaturmodus Oder "Generic Usb" De(Aktivieren)
EINGABEGERÄT EINSTELLUNG iiyama ProLite TF2415  iiyama TF2415 Wacom Intuos5 S  Wacom Intuos 5S Wacom Intuos5 M  Wacom Intuos 5M Wacom Intuos5 L  Wacom Intuos 5L Wacom IntuosPro L  Wacom IntuosPro L 81 · G&D VisionXS-IP-C-DP-UHR...
Page 89 2. Wählen Sie die Zeile Target-Einrichtung und betätigen Sie die Eingabetaste 3. Wählen Sie die Zeile USB-HID-Modus und betätigen Sie die -Taste zur Aus- wahl einer Option (s. oben). 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-IP-C-DP-UHR · 82...
Page 90: Usb-Gerät Für Einen Neustart Priorisieren
Änderungen. HINWEIS: Die Priorisierung bleibt auch bestehen, wenn das USB-Gerät vom Arbeitsplatzmodul getrennt wird (erscheint im OSD dann rot) und anschließend wieder verbunden wird (erscheint im OSD dann wieder grün und mit einem Dreieck () markiert). 83 · G&D VisionXS-IP-C-DP-UHR...
Page 91: Änderung Des Scancode-Sets Einer Ps/2-Tastatur
 Aktivierung des Scancode-Sets 2 für PS/2-Tastatureingaben  Aktivierung des Scancode-Sets 3 für PS/2-Tastatureingaben 3. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. Die Tastatur wird nach dem erneuten Einschalten initialisiert und das ausgewählte Scancode-Set angewendet. G&D VisionXS-IP-C-DP-UHR · 84...
Page 92: Reinitialisierung Von Usb-Eingabegeräten
Kommunikation zu einem USB-Gerät gestört ist, werden alle angeschlossenen USB-Geräte reinitialisiert.  Der Status der USB-Geräte wird nicht überwacht. Falls die Kommunikation zu einem USB-Gerät gestört ist, findet Reinitialisierung statt. keine 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 85 · G&D VisionXS-IP-C-DP-UHR...
Page 93: Wartezeit Des Bildschirmschoners Einstellen
Sie die Eingabetaste 3. Geben Sie in der Zeile Bildschirmschoner (min) die Wartezeit (1 bis 999 Minuten) des Bildschirmschoners ein. Der Wert 0 deaktiviert den Bildschirmschoner. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-IP-C-DP-UHR · 86...
Page 94: Tastaturlayout Für Eingaben Innerhalb Des Osd Auswählen
-Taste OSD-Tastatur-Layout zwischen folgenden Optionen:  Deutsch (Standard)  US-Englisch  UK-Englisch  Französisch  Spanisch  Lat.-amerik.  Portugiesisch  Schwedisch  Schweiz-Französich  Dänisch 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 87 · G&D VisionXS-IP-C-DP-UHR...
Page 95: Wiederherstellung Der Standardeinstellungen
2. Wählen Sie die Zeile System-Einrichtung (entferntes OSD) bzw. Arbeitsplatz-Utility (lokales OSD) und betätigen Sie die Eingabetaste 3. Wählen Sie die Zeile und betätigen Sie Werkseinstellungen wiederherstellen Eingabetaste 4. Bestätigen Sie die Sicherheitsabfrage oder brechen Sie den Vorgang ab. G&D VisionXS-IP-C-DP-UHR · 88...
Page 96: Reset Der Netzfilterregeln
2. Wählen Sie die Zeile und betätigen Sie die Netzwerkeinrichtung Eingabetaste 3. Wählen Sie die Zeile Netzfilterkonfiguration zurücksetzen und betätigen Sie Eingabetaste 4. Bestätigen Sie die Sicherheitsabfrage oder brechen Sie den Vorgang ab. 89 · G&D VisionXS-IP-C-DP-UHR...
Page 97: Farbe Der Informationseinblendung Ändern
(Standard). Strg+Num 2. Betätigen Sie die -Taste zum Aufruf des Persönlichen Profils 3. Wählen Sie in der Zeile OSD-Farbe durch Betätigung der -Taste die gewünschte Farbe. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-IP-C-DP-UHR · 90...
Page 98: Anzeige Der Informationseinblendung
Optionen: hoch  hohes Durchscheinen des Bildschirminhalts mittel  mittleres Durchscheinen des Bildschirminhalts (Standard) niedrig  leichtes Durchscheinen des Bildschirminhalts  überdeckende Darstellung des OSD 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 91 · G&D VisionXS-IP-C-DP-UHR...
Page 99: Automatisches Schließen Des Osd Nach Inaktivität
Menü an die gewünschte Position zu verschieben oder betätigen Sie die Tastenkombination Strg+D zur Wiederherstellung der Standardposition. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderun- gen oder die -Taste zum Abbruch der Aktion. G&D VisionXS-IP-C-DP-UHR · 92...
Page 100: Position Des Osd Ändern
Maus, um das OSD an die gewünschte Position zu verschieben oder betätigen Sie die Tastenkombina- tion Strg+D zur Wiederherstellung der Standardposition. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderun- gen oder die -Taste zum Abbruch der Aktion. 93 · G&D VisionXS-IP-C-DP-UHR...
Page 101: Weiterführende Informationen
Üblicherweise werden die DDC-Informationen des Monitors unverändert an den Rech- ner weitergeleitet. Stellt der KVM-Extender aber fest, dass sich die Informationen des Monitors nicht vollständig auslesen lassen oder diese unzulässige Einträge enthalten, werden die Informationen (wenn möglich) vervollständigt oder korrigiert. G&D VisionXS-IP-C-DP-UHR · 94...
Page 102: Ermittlung Der Netzwerkeinstellungen Über Den Service-Port
 Bits pro Sekunde: 115.200  Datenbits:  Parität: Keine  Stoppbits:  Flusssteuerung: Keine 3. Verwenden Sie das mitgelieferte USB-Servicekabel, um den Rechner mit der Ser- vice-Buchse an der Frontseite des Arbeitsplatz- bzw. Rechnermodul zu verbinden. 95 · G&D VisionXS-IP-C-DP-UHR...
Page 103: Ermittlung Der Ip-Adresse
So ermitteln Sie die IP-Adresse des Arbeitsplatz- bzw. Rechnermoduls: 1. Starten Sie das Arbeitsplatz- bzw. Rechnermodul neu. Während des Bootvorgangs werden verschiedene Statusmeldungen im Terminalemulationsprogramm angezeigt. 2. Nach Abschluss der Boot-Vorgangs wird die IP-Adresse gemeinsam mit anderen Systeminformationen ausgegeben. G&D VisionXS-IP-C-DP-UHR · 96...
Page 104: Pin-Belegung Der Rs232-Schnittstelle
RxD (Receive Data) Eingang Ausgang TxD (Transmit Data) Ausgang Eingang nicht belegt GND (Ground) Ground Ground nicht belegt RTS (Request to Send) Ausgang Eingang CTS (Clear to Send) Eingang Ausgang Power Power 97 · G&D VisionXS-IP-C-DP-UHR...
Page 105: Statusanzeigen
Es konnte keine Verbindung hergestellt werden. grün Der KVM-Extender wird mit Spannung versorgt und die Gerätesoftware wurde erfolgreich gestartet. gelb Der KVM-Extender wird mit Spannung versorgt. blau Die Identification-Funktion wurde über die Webapplikation aktiviert. Der KVM-Extender wird nicht mit Spannung versorgt. G&D VisionXS-IP-C-DP-UHR · 98...
Page 106: Technische Daten
Übertragungsart: transparent  Varianten [A] und [AR] Auflösung: 24 bit digital, Stereo Abtastrate 96 kHz Bandbreite: 22 kHz RS232 Übertragungsart: transparent  Variante [AR] Übertragungsrate: max. 115.200 bit/s Übertragene Signale: RxD, TxD, GND, RTS, CTS, 5V 99 · G&D VisionXS-IP-C-DP-UHR...
Page 107 +5 bis +35 °C (Untertischmontage) ausreichende Luft- zirkulation. Luftfeuchte: 20 % bis 80 %, nicht kondensierend Lagerumgebung Temperatur: -20 °C bis +60 °C Luftfeuchte: 15 % bis 85 %, nicht kondensierend Konformität CE, EAC, FCC Klasse B, RoHs G&D VisionXS-IP-C-DP-UHR · 100...
Page 108: Spezifische Eigenschaften Der Geräte
1 [+1 optional] × RJ45-Buchse Gegenstelle (1 GBit/s, 2,5 GBit/s, 5 GBit/s, 10 GBit/s) Stromaufnahme Hauptstromversorgung: 12 VDC/2,6 A Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): 109 × 40 × 184 mm Gewicht: ca. 0,9 kg 101 · G&D VisionXS-IP-C-DP-UHR...
Page 109 (1 GBit/s, 2,5 GBit/s, 5 GBit/s, 10 GBit/s) Stromaufnahme Hauptstromversorgung: 12 VDC/2,6 A redundante 100-240 VAC/60-50Hz/0,7-0,4 A Stromversorgung: Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): 170 × 40 × 184 mm Gewicht: ca. 1,3 kg G&D VisionXS-IP-C-DP-UHR · 102...
Page 110 (1 GBit/s, 2,5 GBit/s, 5 GBit/s, 10 GBit/s) Stromaufnahme Hauptstromversorgung: 12 VDC/2,6 A redundante 100-240 VAC/60-50Hz/0,7-0,4 A Stromversorgung: Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): 170 × 40 × 184 mm Gewicht: ca. 1,3 kg 103 · G&D VisionXS-IP-C-DP-UHR...
Page 111 1 [+1 optional] × RJ45-Buchse Gegenstelle (1 GBit/s, 2,5 GBit/s, 5 GBit/s, 10 GBit/s) Stromaufnahme Hauptstromversorgung: 12 VDC/1,9 A Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): 109 × 40 × 184 mm Gewicht: ca. 0,9 kg G&D VisionXS-IP-C-DP-UHR · 104...
Page 114 © Guntermann & Drunck GmbH 2022. All rights reserved. Version 1.10 – 21/02/2023 Firmware: 1.2.000 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany Phone +49 271 23872-0 +49 271 23872-120 www.gdsys.com sales@gdsys.com i · G&D VisionXS-IP-C-DP-UHR...
Page 115  Increase the separation between the equipment and receiver.  Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.  Consult the dealer or an experienced radio/TV technician for help. G&D VisionXS-IP-C-DP-UHR · ii...
Page 116 Table of contents Table of contents Safety instructions .................... 1 The VisionXS-IP-C-DP-UHR series ..............4 Use as extender or matrix switch modules ............4 Signal transmission and transmission length ............5 Package contents ....................5 Installation ....................... 7 Preparation ......................7 Installing the computer module ................
Page 117 Creating a new user group ................60 Renaming a user group ................61 Changing the user group rights ..............61 Administrating user group members ............62 (De)activating a user group ................ 63 Deleting a user group ................. 63 G&D VisionXS-IP-C-DP-UHR · iv...
Page 118 Determining network settings via service port ........... 95 Installing the device driver ................95 Establishing a connection by using a terminal emulator ....... 95 Determining the IP address ................ 96 Pin assignment of the RS232 interface .............. 97 v · G&D VisionXS-IP-C-DP-UHR...
Page 119 Table of contents Status LEDs ....................98 Technical data ....................99 General features of the series ................99 Specific features of devices ................101 G&D VisionXS-IP-C-DP-UHR · vi...
Page 120: Safety Instructions
When installing the devices, ensure that the devices’ mains plugs remain accessible at all time. Do not cover the ventilation openings For device variants with ventilation openings, it must always be ensured that the ventilation openings are not covered. 1 · G&D VisionXS-IP-C-DP-UHR...
Page 121 Failure to observe this precautionary measure can result in injuries and damage to the device. Operate the device exclusively in the intended field of application The devices are designed for indoor use. Avoid extreme cold, heat or humidity. G&D VisionXS-IP-C-DP-UHR · 2...
Page 122 VORSICHT: Es besteht Explosionsgefahr, wenn die Batterie durch einen falschen Batterie-Typ ersetzt wird. Entsorgen Sie gebrauchte Batterien umweltgerecht. Gebrauchte Batterien dürfen nicht in den Hausmüll geworfen werden. Beachten Sie die gültigen Vorschriften zur Entsorgung elektronischer Produkte. 3 · G&D VisionXS-IP-C-DP-UHR...
Page 123: The Visionxs-Ip-C-Dp-Uhr Series
ControlCenter-IP-XS In this case, configure a KVM-over-IP connection to the IP matrix switch for the modules. In this configuration, the IP matrix switch enables the flexible connection of a con- sole module to a computer module. G&D VisionXS-IP-C-DP-UHR · 4...
Page 124: Signal Transmission And Transmission Length
VisionXS-IP-C-DP-UHR series additionally contain the cables listed below. DT VARIANTS 1 × power cable (PowerCable-2 Standard) A VARIANTS 1 × audio cable (Audio-M/M-2) AR VARIANTS 1 × audio cable (Audio-M/M-2) 1 × serial connection cable (RS232-M/F-2) 5 · G&D VisionXS-IP-C-DP-UHR...
Page 125  1 × »Safety instructions« flyer Additional package contents of expanded variants The package contents of expanded variants of console modules of the series additionally contain the cables listed below. VisionXS-IP-C-DP-UHR DT VARIANTS 1 × power cable (PowerCable-2 Standard) G&D VisionXS-IP-C-DP-UHR · 6...
Page 126: Installation
Please mind the maximum cable length of two meters between the con- sole module and the devices of the remote console. 4. Take the supplied cables and have them ready for the installation of the devices. 7 · G&D VisionXS-IP-C-DP-UHR...
Page 127: Installing The Computer Module
Connecting the computer’s keyboard and mouse signals USB CPU Line In Line In Serial Serial DP CPU DP CPU USB CPU: Use the USB-AM/BM-2 cable to connect one of the computer’s USB inter- faces to this interface. G&D VisionXS-IP-C-DP-UHR · 8...
Page 128 Use an Audio-M/M-2 audio connection cable to connect the omputer’s Line- Line In: Out interface to this interface Serial: Use the RS232-M/F-2 cable to connect one of the computer’s 9-pin serial inter- faces to this interface. 9 · G&D VisionXS-IP-C-DP-UHR...
Page 129 Connect the other end of the Gigabit Ethernet. NOTE: The activation of the feature activates the Transm. Redundancy Transmission 2 interface. Use this interface to establish a redundant transmission connection (link aggregation) with the Gigabit network. G&D VisionXS-IP-C-DP-UHR · 10...
Page 130 Transmission 2 Transmission 2 Service Service Network Network Main Power Red. Power Power/Main Power: Connect an external power supply to this interface. .To provide a second, redundant power supply, insert an IEC cables here. Red Power: 11 · G&D VisionXS-IP-C-DP-UHR...
Page 131: Installing Console Modules
Network: Insert a category 5 twisted pair cable (or better), which is available as acces- sory. Connect the other end of the cable to the local network. G&D VisionXS-IP-C-DP-UHR · 12...
Page 132 There are three Generic interfaces on the console module. You need a USB hub or a USB composite device to connect four or five generic USB devices. The two Keyb./Mouse interfaces cannot be used for generic USB mode. 13 · G&D VisionXS-IP-C-DP-UHR...
Page 133 Connecting audio and RS232 interfaces (depending on model) Line Out Serial Generic Generic Keyb./Mouse Keyb./Mouse DP Out DP Out Line Out: Connect the speakers or another audio output device. Serial: Connect the serial end device to this interface. G&D VisionXS-IP-C-DP-UHR · 14...
Page 134 Connect the other end of the Gigabit Ethernet. NOTE: The activation of the Transm. Redundancy feature activates the Transmission 2 interface. Use this interface to establish a redundant transmission connection (link aggregation) with the Gigabit network. 15 · G&D VisionXS-IP-C-DP-UHR...
Page 135 Transmission 2 Transmission 2 Service Service Network Network Main Power Red. Power Power/Main Power: Connect an external power supply to this interface. Red Power: .To provide a second, redundant power supply, insert an IEC cables here. G&D VisionXS-IP-C-DP-UHR · 16...
Page 136: Start-Up
You can operate the computer connected to the VisionXS-IP-CPU computer module at the remote console of the console module. NOTE: The connection between the computer module and the console module is established automatically after the modules are started. 17 · G&D VisionXS-IP-C-DP-UHR...
Page 137: User Login At The Console Module
Operation menu. 3. Press or select the E - User logout entry and press Enter ADVICE: After the on-screen display has been called up, you can use the User logout function by pressing Ctrl G&D VisionXS-IP-C-DP-UHR · 18...
Page 138: Initial Configuration Of The Network Settings
) to open and configure the remote OSD of the computer module. Ctrl During the starting process of the console module the settings of both hotkeys are shown (see Starting process on page 17). 19 · G&D VisionXS-IP-C-DP-UHR...
Page 139: Configuring The Network Interface
Enter the IP address of the interface. The operational mode DHCP does not allow making entries. Netmask: Enter the netmask of the network. The operational mode DHCP does not allow making entries. 5. Press to save your settings. G&D VisionXS-IP-C-DP-UHR · 20...
Page 140: Configuring Global Network Settings
Enter the domain the device is to belong to. Gateway: Enter the gateway IP address. DNS Server 1: Enter the IP address of the DNS server. DNS Server 2: Optionally, enter the IP address of another DNS server. 5. Press to save your settings. 21 · G&D VisionXS-IP-C-DP-UHR...
Page 141: Checking The Availability Of A Host In The Network (Ping)
Min. RTT: minimum round-trip-time Avg. RTT: average round-trip-time Max. RTT: maximum round-trip-time NOTE: A message informs the user if the host name cannot be resolved into an IP address. 5. Press to leave the menu. G&D VisionXS-IP-C-DP-UHR · 22...
Page 142: Link Aggregation
), if you want to change the configuration of the console module. Alt+Num 2. Select the row Network setup and press Enter (remote OSD) or , select the row Net- and press (local OSD). work Enter 3. Select the row Link aggregation and press Enter 23 · G&D VisionXS-IP-C-DP-UHR...
Page 143  All: are validated. ARP target: The table contains a list of all configured ARP targets. Use the buttons F3: Add F4: Delete F5: Edit to manage the ARP targets. 5. Press to save your settings. G&D VisionXS-IP-C-DP-UHR · 24...
Page 144: Reading Out The Status Of The Network Interfaces
3. Select the row Link status and press Enter 4. The paragraphs include the following values: Transmission Interface A Link detected: Connection to the network established ( ) or dis- connected ( 5. Click on to leave the menu. 25 · G&D VisionXS-IP-C-DP-UHR...
Page 145: Establishing A Kvm-Over-Ip™ Connection For The First Time
Both the IP addresses and the KVM-over-IP settings are preconfigured as follows: DEFAULT SETTING OF THE COMPUTER MODULE (CPU) IP address: 172.17.0.10 Netmask 255.255.0.0 Control port: 18246 Communication port: 18245 Data port: 18244 G&D VisionXS-IP-C-DP-UHR · 26...
Page 146: Configuring A Kvm-Over-Ip Connection Of A Computer Module
(see Starting process on page 17). IMPORTANT: The OSD of the computer module can be opened only if a KVM-over-IP connection to the computer module is established. Therefore, you have to change the configuration of the computer module first. 27 · G&D VisionXS-IP-C-DP-UHR...
Page 147: Configuring The Network Interface
How to configure global network settings: 1. Use the remote hotkey Ctrl to open the OSD of computer module. 2. Select the entry and press Network setup Enter 3. Select the entry Interfaces and press Enter G&D VisionXS-IP-C-DP-UHR · 28...
Page 148: Configuring A Kvm-Over-Ip Connection
Enter the number of the port you want to use. Communication port: Enter the number of the port you want to use. Data port: Enter the number of the port you want to use. 4. Press to save your settings. 29 · G&D VisionXS-IP-C-DP-UHR...
Page 149: Configuring A Kvm-Over-Ip Connection Of A Console Module
Even in complex networks global network settings ensure that the KVM extender is available from all partial networks. How to configure global network settings: 1. Use the local hotkey to open the OSD of the console module. 2. Press to open the Configuration menu. G&D VisionXS-IP-C-DP-UHR · 30...
Page 150: Configuring A Kvm-Over-Ip Connection
Enter the number of the port you want to use. Communication Port: Enter the number of the port you want to use. Data Port: Enter the number of the port you want to use. 5. Press to save your settings. 31 · G&D VisionXS-IP-C-DP-UHR...
Page 151: Add, Configuration And Deletion Of A Remote Target
Configuration menu. 3. Select the entry KVM Connection and press Enter 4. Select the entry and press Remote target Enter 5. Use the to select the remote target to be configured and press the arrow keys key. G&D VisionXS-IP-C-DP-UHR · 32...
Page 152 4. Select the entry Remote target and press Enter 5. Use the to select the remote target you want to delete and arrow keys press the key. 6. Confirm the safety prompt to delete the remote target. 33 · G&D VisionXS-IP-C-DP-UHR...
Page 153: Extended Settings Of Kvm-Over-Ip Connection
2. Select the row and press KVM connection Enter 3. Under Bandwidth limit (Mb/s) you can set the bandwidth limit of a KVM-over-IP connection in Mb/s. NOTE: Entering the value deactivates the limit. 4. Press to save your settings. G&D VisionXS-IP-C-DP-UHR · 34...
Page 154: Classifying Ip Packets (Diffserv)
Take into consideration that some network switches automatically assign the service class Network Control (DSCP name: ) for all data packets. In such environments, the DSCP 48 option must not be selected! 4. Press to save your settings. 35 · G&D VisionXS-IP-C-DP-UHR...
Page 155: (De)Activating Signals
2. Select the row and press KVM connection Enter 3. Under Activated signals use the arrow keys to check the box of the signal you want to (de)activate and press 4. Press to save your settings. G&D VisionXS-IP-C-DP-UHR · 36...
Page 156: Restricting Kvm-Over-Ip Remote Stations (Uid Locking)
 Press F3: Add  Under Device type press F8 to select the device type you want to add.  Enter the UID of the device under Device UID 7. Press to save your settings. 37 · G&D VisionXS-IP-C-DP-UHR...
Page 157: Ip-Mux Functionality
1. Start the local OSD with the Alt+Num hotkey (default). Select IPCON Sort. Alph+ Search ....... Remote target #1 Remote target #2 Remote target #3 F11:Config 2. Use the to select the remote target to be accessed. arrow keys 3. Press Enter G&D VisionXS-IP-C-DP-UHR · 38...
Page 158: Accessing A Remote Target Via Select Keys
IMPORTANT: Both the selected valid keys and the select key modifier are no longer provided as key combinations to the operating system and the applica- tions on the target computer. 6. Press to save your settings. 39 · G&D VisionXS-IP-C-DP-UHR...
Page 159: Disconnecting A Remote Target
Disconnecting a remote target How to disconnect a remote target: 1. Start the local OSD with the hotkey (default). Alt+Num 2. Press the Ctrl+D key combination to disconnect the active connection to the remote target. G&D VisionXS-IP-C-DP-UHR · 40...
Page 160: On-Screen Display
OSD of the computer module and the (default: local hotkey to open and configure the local OSD of the console module. During the starting process of the console module, the settings of both hotkeys are shown (see Starting process on page 17). 41 · G&D VisionXS-IP-C-DP-UHR...
Page 161: Showing The Remote Osd
 Menu items without submenus: The current setting is shown behind the menü item and can be changed directly. Footer  The footer shows the most important keys to operate the cur- rently displayed menu and further information if available. G&D VisionXS-IP-C-DP-UHR · 42...
Page 162: Operating The Osd Via Keyboard Or Mouse
The displayed menu closes after the settings are saved and the superior menu is displayed again. Press this key to switch between the different options of a menu item. Ctrl+F8: Configuration settings with many options support this hotkey to open a clearly-arranged list containing all options. 43 · G&D VisionXS-IP-C-DP-UHR...
Page 163: Mouse Operation
Right mouse key: The currently displayed menu is closed after your settings are saved. Afterwards, the toplevel menu is shown. A message informs you if you changed your entries but forgot to save them. G&D VisionXS-IP-C-DP-UHR · 44...
Page 164: Osd Functions
3. Press to select the desired sort criterion: Alph+: The names of the list entries are sorted alphabetically in ascending order. Alph-: The names of the list entries are sorted alphabetically in descending order. 45 · G&D VisionXS-IP-C-DP-UHR...
Page 165: Overview Of The Menus Of The Remote Osd
Renaming the target module page 71 USB HID mode page 81 EDID mode and Assign EDID page 77 Color depth page 78 System setup Hotkeys page 73 System security page 37 Set system defaults page 88 G&D VisionXS-IP-C-DP-UHR · 46...
Page 166 Control port, Communication port page 29 and Data port Bandwidth limit (Mb/s) page 34 DiffServ Communication and page 35 DiffServ Data Activated signals page 36 (Audio and RS232) Information Hardware, Firmware and page 48 Hotkey information 47 · G&D VisionXS-IP-C-DP-UHR...
Page 167: Personal Profile Menu
MAC addresses of the network ports. Firmware information This menu displays the firmware of the console module, and the accessing tar- get module. Hotkey information This menu displays the active hotkeys. G&D VisionXS-IP-C-DP-UHR · 48...
Page 168: Overview Of The Menus Of The Local Osd
The target modules of the extender system are displayed in this menu (see IP-MUX functionality on page 38): Select IPCON Sort. Alph+ Search ....... Remote target #1 Remote target #2 Remote target #3 F11:Config Both the Search and Sort function can be used to limit the displayed target modules. 49 · G&D VisionXS-IP-C-DP-UHR...
Page 169: Configuration Menu
25 Ping host page 22 Reset netfilter configuration page 89 KVM connection Password protection page 31 Control port, Communication port page 31 and Data port RemoteTarget page 32 Information Hardware, Firmware and page 48 Hotkey information G&D VisionXS-IP-C-DP-UHR · 50...
Page 170: Web Application Config Panel
How to change the language of the web application: 1. Click the language identifier of the current language in the upper right corner. 2. Switch the language to be used by clicking on the desired language. 51 · G&D VisionXS-IP-C-DP-UHR...
Page 171: Closing The Web Application
Logout function after finishing your work with the web application. How to close the web application: 1. Click on the user icon at the top right. 2. Click on Logout to exit the active session. G&D VisionXS-IP-C-DP-UHR · 52...
Page 172: Users And Groups
Target access view full full right The settings of the Target config and Change own password rights result from the rights assigned to the user groups. The Target access right is given directly in the user account. 53 · G&D VisionXS-IP-C-DP-UHR...
Page 173: Efficient User Group Administration
In addition to the »Office« group, also assign the respective user accounts to this group. In both cases, the user is provided with the effective right for Config target. ADVICE: The user profile lets you provide extended rights to a group member. G&D VisionXS-IP-C-DP-UHR · 54...
Page 174: Administrating User Accounts
The recently created user account can neither configure nor access the target modules. Before the account can be used, it has to be added to an existing user group or pro- vided with individual rights (see page 54). 55 · G&D VisionXS-IP-C-DP-UHR...
Page 175: Renaming A User Account
3. Select the user account whose password you want to change and press 4. Select the Password entry and press Enter 5. Enter the following data: New: Enter the new password. Repeat: Repeat the new password. 6. Press to save your settings. G&D VisionXS-IP-C-DP-UHR · 56...
Page 176: Changing The User Account Rights
Access rights to a target module page 66 Target config Configuration of target modules page 66 Access to USB devices Access USB devices for all modules page 67 WebIf login Login to the web application page 65 Config Panel 57 · G&D VisionXS-IP-C-DP-UHR...
Page 177: Changing A User Account's Membership
User groups to which the user account is assigned to are marked with an arrow (). 7. Repeat steps 5 and 6 to edit the group membership for further accounts. 8. Press to save your settings. G&D VisionXS-IP-C-DP-UHR · 58...
Page 178: Enabling Or Disabling A User Account
(default) hotkey to open the OSD. Ctrl 2. Select the User setup entry and press Enter 3. Select the user account you want to delete and press 4. Select and press Enter to respond to the prompt for confirmation. 59 · G&D VisionXS-IP-C-DP-UHR...
Page 179: Administrating User Groups
Enter the name of the user group. 4. Press to save your inputs and create an user account. IMPORTANT: The recently created user group can neither configure nor access the target modules (see Efficient user group administration on page 54). G&D VisionXS-IP-C-DP-UHR · 60...
Page 180: Renaming A User Group
Access rights to a target module page 66 Target config Configuration of target modules page 66 Access to USB devices Access USB devices for all modules page 67 WebIf login Login to the web application page 65 Config Panel 61 · G&D VisionXS-IP-C-DP-UHR...
Page 181: Administrating User Group Members
NOTE: User accounts that are assigned to the user group are marked with an arrow (). 7. Repeat steps 5 and 6 to change the group membership for further accounts. 8. Press to save your settings. G&D VisionXS-IP-C-DP-UHR · 62...
Page 182: (De)Activating A User Group
(default) hotkey to open the OSD. Ctrl 2. Select the User group setup entry and press Enter 3. Select the user group you want to delete and press 4. Select and press Enter to respond to the prompt for confirmation. 63 · G&D VisionXS-IP-C-DP-UHR...
Page 183: System Rights
4. Select the Superuser right entry and press F8 to select one of the following options: yes: full access to the KVM system access authorisation according to user and group rights 5. Press to save your settings. G&D VisionXS-IP-C-DP-UHR · 64...
Page 184: Changing Settings In The "Personal Profile" Menu
Config rights 5. Select the WebIf login entry and press F8 to select one of the following options: yes: Allow access to web application Deny access to web application 6. Press to save your settings. 65 · G&D VisionXS-IP-C-DP-UHR...
Page 185: Rights To Change Your Own Password
Full access to the computer connected to the computer module allowed Access to the computer connected to the computer module denied view: Screen contents of the computer connected to the computer module can be viewed 7. Press to save your settings. G&D VisionXS-IP-C-DP-UHR · 66...
Page 186: Access Rights To Usb Devices
5. Select the target module for which you want to change the access rights. 6. Press F8 to select one of the following options: yes: Access to USB devices allowed Access to USB devices denied 7. Press to save your settings. 67 · G&D VisionXS-IP-C-DP-UHR...
Page 187: Configuration
Changing the scancode set of PS/2 keyboards scancode set 2 Reinitialising USB input devices only faulty devices Adjusting the waiting period of the screensaver disabled Selecting a keyboard layout for inputs via OSD German Resetting the default settings Resetting the netfilter rules G&D VisionXS-IP-C-DP-UHR · 68...
Page 188 Changing the position of the OSD centred The basic operation of the OSD (see page 69) is described on the following pages. NOTE: The separate manual provides more information about the operation of the web application. 69 · G&D VisionXS-IP-C-DP-UHR...
Page 189: Configuration Settings
Ctrl+Num 2. Select the row Console setup and press Enter 3. Under Console type , select one of the following options: OpenAccess  OpenAccess mode (default)  Standard mode Standard 4. Press to save your settings. G&D VisionXS-IP-C-DP-UHR · 70...
Page 190: Renaming A Console Module
(default) to open the OSD. 2. Select the entry and press Target setup Enter 3. Select the Name entry and press Enter 4. Enter the new name and press Enter 5. Press to save your settings. 71 · G&D VisionXS-IP-C-DP-UHR...
Page 191: Changing Your Password
2. Press to open the Personal Profile menu. 3. Under press to choose between the following options: Language from system Use the system language [Selection]  Use the selected language 4. Press to save your settings. G&D VisionXS-IP-C-DP-UHR · 72...
Page 192: Changing Hotkeys
 Ctrl key (default for remote hotkey) Ctrl  Alt key (default for local hotkey) Alt Gr  Alt Gr key  Windows key Shift  Shift key 5. Press to save your settings. 73 · G&D VisionXS-IP-C-DP-UHR...
Page 193: Changing The Osd Key
 Pause key  Insert key Insert  Delete key Delete Home  Home key  End key  Page Up key PgUp  Pace Down key PgDn Space  Space key 5. Press to save your settings. G&D VisionXS-IP-C-DP-UHR · 74...
Page 194: Opening The Osd Via Double Keypress
 OSD is opened by pressing the Windows key twice Shift  OSD is opened by pressing the Shift key twice Print  OSD is opened by pressing the Print key twice 5. Press to save your settings. 75 · G&D VisionXS-IP-C-DP-UHR...
Page 195: Adjusting The Operating Mode Of The Rs232 Interface
(default setting).  The data stream of an RS422 device is transmitted from the RS422 computer module to the console module via separately available G&D RS232-422 adapters 4. Press to save your settings. G&D VisionXS-IP-C-DP-UHR · 76...
Page 196: Selecting The Edid Mode Of The Kvm Extender
Assign EDID and press Enter Use the arrow keys to select the profile you want the activate and press Save your selection by pressing 5. Press to save your settings. 77 · G&D VisionXS-IP-C-DP-UHR...
Page 197: Reducing The Colour Depth Of The Image Data To Be Transmitted
24 Bit:  transmits the image data with a maximum colour depth of 24 bits (default) 18 Bit:  reduces the colour depth of image data to 18 bits 4. Press to save your settings. G&D VisionXS-IP-C-DP-UHR · 78...
Page 198: Freeze Mode
Freeze visualization  shows a coloured frame when disconnected frame  shows Frozen and the time passed since disconnection frame+OSD  shows a coloured frame ( frame ) and Frozen ( 5. Press to save your settings. 79 · G&D VisionXS-IP-C-DP-UHR...
Page 199: Enabling Or Disabling Ddc/Ci Support
CPU > monitor  The transmission of DDC/CI signals is carried out exclusively from the CPU to the monitor.  The transmission of DDC/CI signals is carried out bidirectional bidirectionally. 4. Press to save your settings. G&D VisionXS-IP-C-DP-UHR · 80...
Page 200: (De)Activating An Usb Keyboard Or The "Generic Usb" Mode
INPUT DEVICE SETTING iiyama ProLite TF2415  iiyama TF2415 Wacom Intuos5 S  Wacom Intuos 5S Wacom Intuos5 M  Wacom Intuos 5M Wacom Intuos5 L  Wacom Intuos 5L Wacom IntuosPro L  Wacom IntuosPro L 81 · G&D VisionXS-IP-C-DP-UHR...
Page 201 (default) to open the OSD. Ctrl+Num 2. Select the row Target setup and press Enter 3. Select the row USB HID mode and press key to select an option (see above). 4. Press to save your settings. G&D VisionXS-IP-C-DP-UHR · 82...
Page 202: Prioritizing A Usb Device For A Reboot
The prioritization remains even if the USB device is disconnected from the console module (then appears in red on the OSD) and is subsequently recon- nected (then reappears in green on the OSD and marked with a triangle ()). 83 · G&D VisionXS-IP-C-DP-UHR...
Page 203: Changing The Scancode Set Of Ps/2 Keyboards
 activates scancode set 2 for PS/2 keyboard inputs  activates scancode set 3 for PS/2 keyboard inputs 3. Press to save your settings. After you turn the KVM extender on again, the keyboard is initialised and the selected scancode set is applied. G&D VisionXS-IP-C-DP-UHR · 84...
Page 204: Reinitialising Usb Input Devices
If communication to one USB device is interrupted, all devices are reinitialised.  The status of the USB devices is monitored. If communication to a USB device is interrupted, the device is reinitialised. 4. Press to save your settings. 85 · G&D VisionXS-IP-C-DP-UHR...
Page 205: Adjusting The Waiting Period Of The Screensaver
2. Select the row Console setup and press Enter 3. Under Screensaver (min) enter a waiting period (1 to 999 minutes) for the screensaver. Entering the value 0 disables the screensaver. 4. Press to save your settings. G&D VisionXS-IP-C-DP-UHR · 86...
Page 206: Selecting A Keyboard Layout For Inputs Via Osd
 german  english US  english UK  french  spanish  lat. americ.  portuguese  swedish  swiss-french  danish 4. Press to save your settings. 87 · G&D VisionXS-IP-C-DP-UHR...
Page 207: Resetting The Default Settings
2. Select the row (remote OSD) or System setup Console utility (local OSD) and press Enter 3. Select the row Set system defaults and press Enter 4. Confirm the security prompt or cancel the process. G&D VisionXS-IP-C-DP-UHR · 88...
Page 208: Resetting The Netfilter Rules
) if you want to reset the local settings of the console mod- ule. 2. Select the row Network and press Enter 3. Select the row and press Reset netfilter configuration Enter 4. Confirm the security prompt or cancel the process. 89 · G&D VisionXS-IP-C-DP-UHR...
Page 209: Changing The Colour Of The Information Display
How to change the setting of the information display: 1. Press (default) to open the OSD. Ctrl+Num 2. Press to open the Personal Profile menu. 3. Under Display color press to select the desired colour. 4. Press to save your settings. G&D VisionXS-IP-C-DP-UHR · 90...
Page 210: Information Display
OSD transparency high  high transparency of the screen content average  average transparency of the screen content (default)  low transparency of the screen content  screen content is covered 4. Press to save your settings. 91 · G&D VisionXS-IP-C-DP-UHR...
Page 211: Automatic Closing Of The Osd After Inactivity
F2: Save 4. Use the arrow keys or the mouse to move the menu to the desired position or press Ctrl+D to reset the default position.. 5. Press to save your settings or to cancel the process. G&D VisionXS-IP-C-DP-UHR · 92...
Page 212: Changing The Position Of The Osd
Enter 5. Use the or the mouse to move the OSD to the desired position or arrow keys press to reset the default position. Ctrl+D 6. Press to save your settings or to cancel the process. 93 · G&D VisionXS-IP-C-DP-UHR...
Page 213: Further Information
The monitor’s DDC information is usually transmitted one-to-one to the computer. Should the KVM extender determine that the display cannot be read without errors or that the entries are invalid, the information is completed or corrected (if possible). G&D VisionXS-IP-C-DP-UHR · 94...
Page 214: Determining Network Settings Via Service Port
 Data bits:  Parity: None  Stop bits:  Flow control: None 3. Use the supplied USB service cable to connect the computer to the Service port on the front panel of the user or computer module. 95 · G&D VisionXS-IP-C-DP-UHR...
Page 215: Determining The Ip Address
How to determine the IP address of a user or computer module: 1. Restart the user or computer module. During the boot process, the terminal emulator shows various status messages. 2. After the boot process, the IP address and other system information are displayed. G&D VisionXS-IP-C-DP-UHR · 96...
Page 216: Pin Assignment Of The Rs232 Interface
RxD (Receive Data) Input Output TxD (Transmit Data) Output Input not occupied GND (Ground) Ground Ground not occupied RTS (Request to Send) Output Input CTS (Clear to Send) Input Output Power Power 97 · G&D VisionXS-IP-C-DP-UHR...
Page 217: Status Leds
The KVM extender is supplied with voltage and the device software has been started successfully. yellow The KVM extender is supplied with voltage. blue On as soon as the LED has been activated via web application. The KVM extender is not supplied with voltage. G&D VisionXS-IP-C-DP-UHR · 98...
Page 218: Technical Data
Generic USB Specification: USB 2.0  Standard CPU variants USB classes: Human Interface Device (HID) support 1 device, CON and CPU-UG variants Mass Storage (MSC / UMS) support up to 5 devices Transmission rate: max. 8.5 Mbit/s 99 · G&D VisionXS-IP-C-DP-UHR...
Page 219  Ensure sufficient air circulation. Air humidity: 20 % to 80 %, non-condensing Storage environment Temperature: -20 °C to +60 °C Air humidity: 15 % to 85 %, non-condensing Conformity CE, EAC, FCC class B, RoHS G&D VisionXS-IP-C-DP-UHR · 100...
Page 220: Specific Features Of Devices
(1 GBit/s, 2.5 GBit/s, 5 GBit/s, 10 GBit/s) Current consumption Main power supply: 12 VDC/2.6 A Casing Material: anodised aluminium Dimensions (W × H × D): 109 × 40 × 184 mm approx. Weight: approx. 0.9 kg 101 · G&D VisionXS-IP-C-DP-UHR...
Page 221 10 GBit/s) Current consumption Main power supply: 12 VDC/2.6 A Redundant power suppply: 100-240 VAC/60-50Hz/0.7-0.4 A Casing Material: anodised aluminium Dimensions (W × H × D): 170 × 40 × 184 mm approx. Weight: approx. 1.3 kg G&D VisionXS-IP-C-DP-UHR · 102...
Page 222 10 GBit/s) Current consumption Main power supply: 12 VDC/2.6 A Redundant power suppply: 100-240 VAC/60-50Hz/0.7-0.4 A Casing Material: anodised aluminium Dimensions (W × H × D): 170 × 40 × 184 mm approx. Weight: approx. 1.3 kg 103 · G&D VisionXS-IP-C-DP-UHR...
Page 223 (1 GBit/s, 2.5 GBit/s, 5 GBit/s, 10 GBit/s) Current consumption Main power supply: 12 VDC/1.9 A Casing Material: anodised aluminium Dimensions (W × H × D): 109 × 40 × 184 mm approx. Weight: approx. 0.9 kg G&D VisionXS-IP-C-DP-UHR · 104...
Page 228 G&D. AND KVM FEELS RIGHT. Hauptsitz | Headquarter US-Büro | US-Office Guntermann & Drunck GmbH Systementwicklung G&D North America Inc. Obere Leimbach 9 | D-57074 Siegen | Phone +49 271 23872-0 4001 W. Alemada Avenue | Suite 100, Burbank, CA 91505 | Phone +1-818-748-3383 sales.us@gdsys.com | www.gdsys.com sales@gdsys.com | www.gdsys.com...

G&D VisionXS-IP-C-DP-UHR Installation And Operation Manual

Deutsch

English

Available languages

Quick Links

Chapters

Need help?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for G&D VisionXS-IP-C-DP-UHR

Summary of Contents for G&D VisionXS-IP-C-DP-UHR
