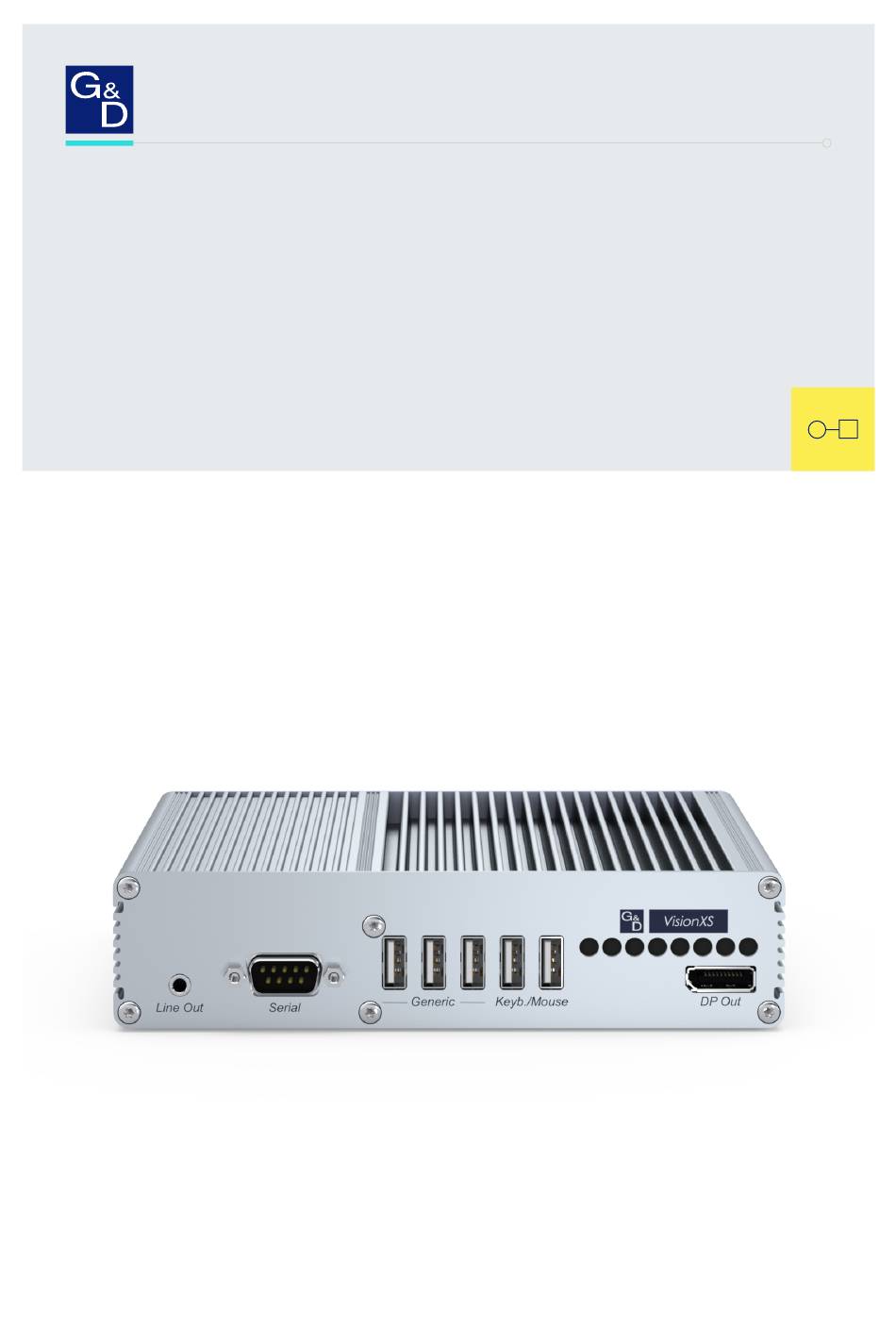

- Page 1 G&D VisionXS-F-DP-UHR DE Installation und Bedienung EN Installation and Operation A9100397-1.10...
- Page 2 © Guntermann & Drunck GmbH 2022. Alle Rechte vorbehalten. Version 1.10 – 06.03.2023 Firmware: 1.2.000 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany Telefon +49 (0) 271 23872-0 Telefax +49 (0) 271 23872-120 www.gdsys.com sales@gdsys.com i · G&D VisionXS-F-DP-UHR...
- Page 3 Erhöhen Sie den Abstand zwischen Gerät und Empfänger. Schließen Sie das Gerät an eine andere Steckdose oder einen anderen Stromkreis als den, mit dem das Empfangsgerät verbunden ist, an. Kontaktieren Sie den Händler oder einen erfahrenen Rundfunk-/Fernsehtechniker. G&D VisionXS-F-DP-UHR · ii...
-
Page 4: Table Of Contents
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ..................1 Die VisionXS-F-DP-UHR-Serie ............... 5 Optionaler Anschluss an einen KVM-Matrixswitch ..........5 Lieferumfang ....................6 Installation ....................... 7 Vorbereitung ...................... 7 Installation des Rechnermoduls ................8 Installation des Arbeitsplatzmoduls ..............12 Inbetriebnahme ....................17 Startvorgang ....................17 Bedienung ....................... - Page 5 Änderung der Videobetriebsart der Arbeitsplätze ........66 Arbeitsplatzaktivierung nach permanenter Ausschaltung der Bildanzeige ..67 Aktiver Arbeitsplatz nach Start des Extenders ..........68 Betriebsmodus der RS232-Schnittstelle einstellen ........69 Auswahl des EDID-Modus des KVM-Extenders ........70 G&D VisionXS-F-DP-UHR · iv...
- Page 6 Weiterführende Informationen ............... 87 DDC-Weiterleitung mit Cache-Funktion ............87 Pin-Belegung der RS232-Buchse/Schnittstelle ........... 88 Statusanzeigen ....................89 Technische Daten ................... 90 Allgemeine Eigenschaften der Serie ..............90 Spezifische Eigenschaften der Geräte ..............92 Eigenschaften der Übertragungsmodule ............99 v · G&D VisionXS-F-DP-UHR...
-
Page 7: Sicherheitshinweise
Ständigen Zugang zu den Netzsteckern der Geräte sicherstellen Achten Sie bei der Installation der Geräte darauf, dass die Netzstecker der Geräte jederzeit zugänglich bleiben. Lüftungsöffnungen nicht verdecken Bei Gerätevarianten mit Lüftungsöffnungen ist eine Verdeckung der Lüftungsöff- nungen unbedingt zu vermeiden. G&D VisionXS-F-DP-UHR · 1... - Page 8 Bei unbefugtem Entfernen erlischt die Garantie. Die Nichtbeach- tung dieser Vorsichtsmaßnahme kann zu Verletzungen und Geräteschäden führen! Betreiben Sie das Gerät ausschließlich im vorgesehenen Einsatzbereich Die Geräte sind für eine Verwendung im Innenbereich ausgelegt. Vermeiden Sie extreme Kälte, Hitze oder Feuchtigkeit. 2 · G&D VisionXS-F-DP-UHR...
- Page 9 Mettre au rebut les batteries usagées conformêment aux instructions du fabricant et de manière écologique. Les batteries usagées ne doivent pas être jetées dans les ordures ménagères. Respectez les prescriptions valables pour l'élimination des produits électroniques. G&D VisionXS-F-DP-UHR · 3...
- Page 10 Umgang mit Laser-Technologie nicht sichergestellt werden. Die Gewährleistung zur Erfüllung aller einschlägigen Bestimmungen kann nur in der Gesamtheit der Originalkomponenten gegeben werden. Aus diesem Grund ist der Betrieb der Geräte ausschließlich mit solchen Übertragungsmodulen zulässig, die von G&D zertifiziert wurden. 4 · G&D VisionXS-F-DP-UHR...
-
Page 11: Die Visionxs-F-Dp-Uhr-Serie
-Module zum Anschluss von Rechnern und die -Module zum Anschluss von Arbeitsplätzen an den Matrixswitch. Die Module der VisionXS-F-DP-UHR -Serie sind mit folgenden Matrixswitches kompati- bel: ControlCenter-Compact-Serie: Version 1.6.0 oder höher Version 2.5.0 oder höher ControlCenter-Digital-Serie: G&D VisionXS-F-DP-UHR · 5... -
Page 12: Lieferumfang
1 × Arbeitsplatzmodul ( VisionXS-CON 1 × EasyStart-Flyer 1 × Sicherheitshinweise-Flyer Zusätzlicher Lieferumfang erweiterter Varianten Die erweiterten Varianten der Arbeitsplatzmodule der VisionXS-F-DP-UHR -Serie werden zusätzlich mit den unten aufgeführten Kabeln ausgeliefert. DT-VARIANTEN 1 × Stromversorgungskabel (PowerCable-2 Standard) 6 · G&D VisionXS-F-DP-UHR... -
Page 13: Installation
) in der Nähe des entfernten Arbeitsplatzes. HINWEIS: Die maximale Kabellänge zwischen dem Arbeitsplatzmodul und den Geräten des Arbeitsplatzes beträgt zwei Meter. 4. Entnehmen Sie die mitgelieferten Kabel der Verpackung und legen Sie diese für die Installation der Geräte bereit. G&D VisionXS-F-DP-UHR · 7... -
Page 14: Installation Des Rechnermoduls
(oder höher) ein. Verbinden Sie das andere Ende des Kabels mit dem lokalen Netzwerk. Tastatur- und Maussignale des Rechners anschließen Line In Line In Serial Serial USB CPU DP CPU DP CPU USB CPU: Verbinden Sie eine USB-Schnittstelle des Rechners mit dieser Schnittstelle. Verwenden Sie hierzu das Kabel USB-AM/BM-2. 8 · G&D VisionXS-F-DP-UHR... - Page 15 DP CPU Verbinden Sie die Line-Out-Schnittstelle des Rechners mit dieser Schnittstelle. Line In: Verwenden Sie hierzu ein Audio-Anschlusskabel Audio-M/M-2. Serial: Verbinden Sie eine 9-polige serielle Schnittstelle des Rechners mit dieser Schnittstelle. Verwenden Sie hierzu das Kabel RS232-M/F-2. G&D VisionXS-F-DP-UHR · 9...
- Page 16 Variante der VisionXS-F-DP-UHR -Serie den passenden SFP-Transceiver. Die Transm. Redundancy Optionen beinhalten sowohl einen entsprechenden SFP-Transceiver als auch Transm. Redundancy -Feature. Verwenden Sie die Transmission 2 -Schnittstelle um eine Verbindung mit einer zwei- ten Gegenstelle herzustellen. 10 · G&D VisionXS-F-DP-UHR...
- Page 17 Network Network Main Power Red. Power Service Service Power/Main Power: Schließen Sie die externe Spannungsversorgung an diese Buchse an. Red. Power: Stecken Sie ein Kaltgerätekabel ein. Hierdurch wird eine zweite, redun- dante Stromversorgung des Gerätes erreicht. G&D VisionXS-F-DP-UHR · 11...
-
Page 18: Installation Des Arbeitsplatzmoduls
Config Panel zuzugreifen und beispielsweise Syslog-Meldungen in diese Netzwerke zu senden. Stecken Sie ein als Zubehör erhältliches Twisted-Pair-Kabel der Kategorie 5 Network: (oder höher) ein. Verbinden Sie das andere Ende des Kabels mit dem lokalen Netzwerk. 12 · G&D VisionXS-F-DP-UHR... - Page 19 (de)aktivieren auf Seite 74), wenn Sie ein anderes USB-Eingabegerät oder ein USB-Mas- senspeichergerät anschließen möchten. Die Daten des USB-Gerätes werden in diesem Modus unverändert an das Rechnermodul übertragen. WICHTIG: Bei aktiviertem Generic-USB -Modus kann das OSD mit einer Tastatur an Generic -Buchse nicht bedient werden. G&D VisionXS-F-DP-UHR · 13...

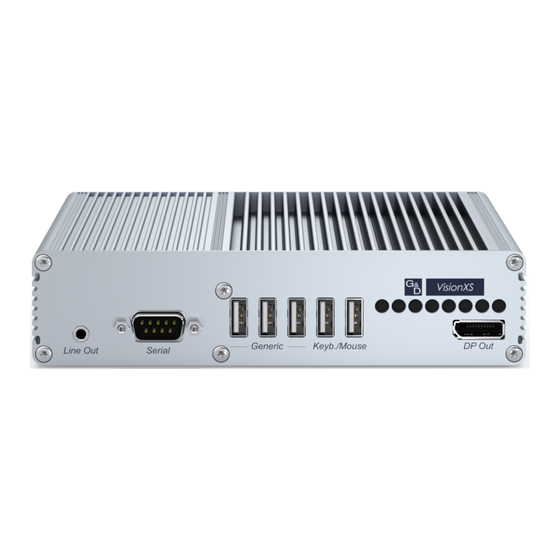

- Page 20 Audio- und RS232-Schnittstellen verbinden (modellabhängig) Line Out Serial Generic Generic Keyb./Mouse Keyb./Mouse DP Out DP Out Line Out: Schließen Sie die Lautsprecher oder ein anderes Audioausgabegerät des Arbeitsplatzes an. Verbinden Sie das serielle Endgerät mit dieser Schnittstelle. Serial: 14 · G&D VisionXS-F-DP-UHR...
- Page 21 Variante der -Serie den passenden SFP-Transceiver. Die VisionXS-F-DP-UHR Transm. beinhalten sowohl einen entsprechenden Redundancy Optionen SFP-Transceiver als auch Transm. Redundancy -Feature. Verwenden Sie die -Schnittstelle um eine Verbindung mit einer zwei- Transmission 2 ten Gegenstelle herzustellen. G&D VisionXS-F-DP-UHR · 15...
- Page 22 Service Service Network Network Main Power Red. Power Power/Main Power: Schließen Sie eine externe Spannungsversorgung an diese Buchse an. Stecken Sie ein Kaltgerätekabel ein. Hierdurch wird eine zweite, redun- Red. Power: dante Stromversorgung des Gerätes erreicht. 16 · G&D VisionXS-F-DP-UHR...
-
Page 23: Inbetriebnahme
Variante der VisionXS-F-DP-UHR -Serie den passenden SFP-Transceiver. Die Transm. Redundancy Optionen beinhalten sowohl einen entsprechenden SFP-Transceiver als auch -Feature. Transm. Redundancy Verwenden Sie die Transmission 2 -Schnittstelle um eine Verbindung mit einer zwei- ten Gegenstelle herzustellen. G&D VisionXS-F-DP-UHR · 17... -
Page 24: Konkurrierende Bedienung Des Kvm-Extenders
Alternativ zur konkurrierenden Bedienung des Rechners durch die Arbeitsplätze kann die exklusive Bedienung (s. Seite 19) aktiviert werden. Verwandte Themen: Änderung der Zeitspanne der Eingabesperre auf Seite 64 Änderung der Videobetriebsart der Arbeitsplätze auf Seite 66 18 · G&D VisionXS-F-DP-UHR... -
Page 25: Exklusive Bedienung Des Kvm-Extenders
Arbeitsplatzes auszuschalten, während Sie den Extender am anderen Arbeitsplatz bedienen. Verwandte Themen: Berechtigung für exklusiven Zugriff des Arbeitsplatzes auf Seite 65 Änderung der Videobetriebsart der Arbeitsplätze auf Seite 66 Änderung der Exklusivmodus-Aktionstaste auf Seite 63 G&D VisionXS-F-DP-UHR · 19... -
Page 26: Anmeldung Am Arbeitsplatz
3. Betätigen Sie die Schnellwahltaste oder markieren Sie die Zeile und betätigen Sie die E - Benutzer abmelden Eingabetaste TIPP: Bereits nach dem Aufruf des On-Screen-Displays können Sie mit der Tastenkombination die Benutzer abmelden-Funktion durchführen. Strg 20 · G&D VisionXS-F-DP-UHR... -
Page 27: Erstkonfiguration Der Netzwerkeinstellungen
OSD des Arbeitsplatzmoduls und mit dem Remote-Hotkey (Standard: Strg ) das entfernte OSD des Rechnermoduls aufrufen und konfigurieren. Während des Startvorgangs des Arbeitsplatzmoduls werden die Einstellungen bei- der Hotkeys angezeigt (siehe Startvorgang auf Seite 17). G&D VisionXS-F-DP-UHR · 21... -
Page 28: Konfiguration Der Netzwerkschnittstelle
Geben Sie die IP-Adresse der Schnittstelle an. Im Betriebsmodus DHCP ist keine Eingabe möglich. Netzmaske: Geben Sie die Netzmaske des Netzwerkes an. Im Betriebsmodus DHCP ist keine Eingabe möglich. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 22 · G&D VisionXS-F-DP-UHR... -
Page 29: Konfiguration Der Globalen Netzwerkeinstellungen
Geben Sie die IP-Adresse des Gateways an. DNS 1: Geben Sie die IP-Adresse des DNS-Servers an. DNS 2: Geben Sie optional die IP-Adresse eines weiteren DNS-Servers an. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-F-DP-UHR · 23... -
Page 30: Erreichbarkeit Eines Hosts Im Netzwerk Prüfen (Ping)
Durchschn. mittlere Paketumlaufzeit RTT: Max. RTT: längste Paketumlaufzeit HINWEIS: Falls der eingebene Name des Hosts nicht in eine IP-Adresse aufge- löst werden kann, erscheint eine entsprechende Meldung. 6. Betätigen Sie die -Taste zum Verlassen des Menüs. 24 · G&D VisionXS-F-DP-UHR... -
Page 31: Status Der Netzwerkschnittstelle Auslesen
Sie die Link-Status Eingabetaste 4. Im Abschnitt Interface A werden Ihnen folgende Daten angezeigt: Link erkannt: Verbindung zum Netzwerk hergestellt ( ) oder unter- brochen ( nein 5. Klicken Sie auf , um die Seite zu verlassen. G&D VisionXS-F-DP-UHR · 25... -
Page 32: On-Screen-Display
OSD des Rechnermodus und mit dem (Standard: lokalen Hotkey ) das lokale OSD des Arbeitsplatzmoduls aufrufen und konfigurieren. Während des Startvorgangs des Arbeitsplatzmoduls werden die Einstellungen bei- der Hotkeys angezeigt (siehe Startvorgang auf Seite 17). 26 · G&D VisionXS-F-DP-UHR... -
Page 33: Anzeige Des Entfernten Osd
Menüpunkte ohne Untermenü: Die aktuelle Einstellung wird hinter dem Menüeintrag ange- zeigt und kann direkt geändert werden. Fußzeile In der Fußzeile werden die wichtigsten Tasten zur Bedienung des aktuell angezeigten Menüs und ggf. weitere Informationen aufge- führt. G&D VisionXS-F-DP-UHR · 27... -
Page 34: Bedienung Des Osd Per Tastatur Oder Maus
Daten geschlossen und das übergeordnete Menü angezeigt. Betätigen Sie diese Taste, um zwischen den verschiedenen Optionen eines Menüeintrags zu wechseln. Strg+F8: Konfigurationseinstellungen mit vielen verfügbaren Optionen unterstützen diese Tastenkombination zum Aufruf einer über- sichtlichen Liste aller Optionen. 28 · G&D VisionXS-F-DP-UHR... - Page 35 Diese Maustaste wird zur Bestätigung von Eingaben (z. B. in der Login-Maske) oder zum Aufruf eines Untermenüs verwendet. rechte Maustaste: Diese Maustaste schließt die aktuell angezeigte Menüansicht und zeigt das übergeordnete Menü an. Falls Eingaben geändert, aber nicht gespeichert wurden, erhal- ten Sie diesbezüglich eine Meldung. G&D VisionXS-F-DP-UHR · 29...
-
Page 36: Funktionen Des Osd
-Feldes in der Kopfzeile. 4. Betätigen Sie die -Taste, um das gewünschte Sortierkriterium auszuwählen: Alph+: Die Namen der Listeneinträge werden in alphabetisch aufsteigender Reihenfolge sortiert. Alph-: Die Namen der Listeneinträge werden in alphabetisch absteigender Reihenfolge sortiert. 30 · G&D VisionXS-F-DP-UHR... -
Page 37: Übersicht Der Menüs Des Entfernten Osd
Änderung des Namens des Target- Seite 56 Moduls USB-HID-Modus Seite 74 EDID-Modus und EDID zuweisen Seite 70 Farbtiefe Seite 71 System-Einrichtung Hotkeys Seite 58 Mehrbenutzer-Eingabesperre Seite 64 Freischaltung Seite 67 Aktiv beim Start Seite 68 Werkseinstellungen Seite 81 wiederherstellen G&D VisionXS-F-DP-UHR · 31... - Page 38 Seite 49 Konfig.-Rechte Seite 50 Bedienrechte Seite 50 Target-Zugriffsrechte Seite 51 Target-USB-Zugriffsrechte Seite 52 Schnittstellen Netzwerkeinrichtung Seite 22 Link-Status Seite 25 Host pingen Seite 24 Netzfilterkonfiguration Seite 82 zurücksetzen Information Hardware-, Firmware- und Seite 34 Hotkey-Information 32 · G&D VisionXS-F-DP-UHR...
-
Page 39: Persönliches Profile-Menü
Seite 86 Bedienung-Menü Das Bedienung-Menü kann nach dem Start des OSD mit der -Taste geöffnet werden. Folgende Funktionen können vom Benutzer ausgeführt werden: Funktion Erläuterung E – Benutzer abmelden Seite 20 T – Temporärer Login Seite 20 G&D VisionXS-F-DP-UHR · 33... -
Page 40: Information-Menü
Hier werden beispielsweise die Firm- ware-Version, die Seriennummer des Geräts und die MAC-Adressen der Netzwerkschnittstellen aufgelistet. Firmware-Information Hier werden die Firmware-Versionen des Arbeitsplatzmoduls und des aufge- schalteten Target-Moduls angezeigt. Hotkey-Information Hier werden die aktiven Hotkeys ange- zeigt. 34 · G&D VisionXS-F-DP-UHR... -
Page 41: Übersicht Der Menüs Des Lokalen Osd
Seite 76 Arbeitsplatz-Utility Automatische Kanal-Umschaltung Seite 61 Auto-Switching anzeigen Seite 62 Werkseinstellungen aktivieren Seite 81 Netzwerk Schnittstellen Seite 22 Link-Status Seite 25 Host pingen Seite 24 Netzfilterkonfiguration zurücksetzen Seite 82 Information Hardware-, Firmware- und Seite 34 Hotkey-Information G&D VisionXS-F-DP-UHR · 35... -
Page 42: Webapplikation Config Panel
Spracheinstellung angewendet. So ändern Sie die Sprache der Webapplikation: 1. Klicken Sie auf das Sprachkürzel der aktuellen Sprache rechts oben. 2. Schalten Sie die zu verwendende Sprache mit einem Klick auf die gewünschte Sprache um. 36 · G&D VisionXS-F-DP-UHR... -
Page 43: Webapplikation Beenden
Arbeit mit der Webapplikation. Die Webapplikation wird so gegen unautorisierten Zugriff geschützt. So beenden Sie die Webapplikation: 1. Klicken Sie auf das Benutzersymbol rechts oben. 2. Klicken Sie auf , um die aktive Sitzung zu beenden. Abmelden G&D VisionXS-F-DP-UHR · 37... -
Page 44: Benutzer Und Gruppen
Eigenes Pass- nein nein wort ändern Target-Zugriffs- Ansicht nein voll voll recht Das Effektivrecht der Rechte Target-Konfig und Eigenes Passwort ändern resultieren aus den Rechten der Benutzergruppen. Das Target-Zugriffsrecht wurde hingegen direkt im Benutzerkonto vergeben. 38 · G&D VisionXS-F-DP-UHR... -
Page 45: Effizienter Einsatz Der Benutzergruppen
In beiden Fällen erhält der Benutzer durch die Gruppen das Effektivrecht für das Recht Target-Konfig. HINWEIS: Möchten Sie einem Benutzer der Gruppe ein erweitertes Recht zuord- nen, kann dies alternativ auch direkt im Benutzerprofil geändert werden. G&D VisionXS-F-DP-UHR · 39... -
Page 46: Verwaltung Von Benutzerkonten
Das neu erstellte Benutzerkonto ist weder mit Konfigurations- noch mit Zugriffsrechten auf Target-Module ausgestattet. Fügen Sie das Benutzerkonto vor dessen Verwendung einer bestehenden Benutz- ergruppe hinzu oder erteilen Sie dem Benutzerkonto individuelle Rechte (s. Seite 39). 40 · G&D VisionXS-F-DP-UHR... -
Page 47: Änderung Des Namens Eines Benutzerkontos
Sie die Eingabetaste 5. Geben Sie im Menü folgende Daten ein: Neu: Geben Sie das neue Passwort ein. Wiederholung: Wiederholen Sie das oben eingegebene Passwort. 6. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-F-DP-UHR · 41... -
Page 48: Änderung Der Rechte Eines Benutzerkontos
Zugriff auf die Konfiguration des Systems Seite 49 uneingeschränkt möglich Target-Zugriffsrecht Zugriff auf ein Target-Modul Seite 51 Target-Konfig Konfiguration der Target-Module Seite 51 Target-USB-Zugriffs- USB-Zugriffsberechtigung für alle Module Seite 52 recht WebIf-Login Login mit der Webapplikation Config Panel Seite 50 42 · G&D VisionXS-F-DP-UHR... -
Page 49: Änderung Der Gruppenzugehörigkeit Eines Benutzerkontos
Benutzergruppen, welchen das Benutzerkonto zugeordnet ist, wer- den mit einer Pfeilmarkierung () angezeigt. 7. Wiederholen Sie ggf. die Schritte 5. und 6., falls Sie die Gruppenzugehörigkeit weiterer Konten bearbeiten möchten. 8. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-F-DP-UHR · 43... -
Page 50: Aktivierung Oder Deaktivierung Eines Benutzerkontos
Strg 2. Wählen Sie die Zeile Benutzereinrichtung und betätigen Sie die Eingabetaste 3. Wählen Sie das zu löschende Benutzerkonto und betätigen Sie die -Taste. 4. Wählen Sie den Eintrag der Sicherheitsabfrage und betätigen Sie die Eingabetaste 44 · G&D VisionXS-F-DP-UHR... -
Page 51: Verwaltung Von Benutzergruppen
4. Betätigen Sie die -Taste zur Speicherung Ihrer Eingaben und Erstellung der Benutzergruppe. WICHTIG: Die neu erstellte Benutzergruppe ist weder mit Konfigurations- noch mit Zugriffsrechten auf Target-Module ausgestattet (siehe Effizienter Einsatz der Benutzergruppen auf Seite 39). G&D VisionXS-F-DP-UHR · 45... -
Page 52: Änderung Des Namens Einer Benutzergruppe
Zugriff auf die Konfiguration des Systems Seite 49 uneingeschränkt möglich Target-Zugriffsrecht Zugriff auf ein Target-Modul Seite 51 Target-Konfig Konfiguration der Target-Module Seite 51 Target-USB-Zugriffs- USB-Zugriffsberechtigung für alle Module Seite 52 recht WebIf-Login Login mit der Webapplikation Config Panel Seite 50 46 · G&D VisionXS-F-DP-UHR... -
Page 53: Mitgliederverwaltung Einer Benutzergruppe
Benutzerkonten, die der Benutzergruppe zugeordnet sind, werden mit einer Pfeilmarkierung () angezeigt. 7. Wiederholen Sie ggf. die Schritte 5. und 6., falls Sie die Gruppenzugehörigkeit weiterer Konten bearbeiten möchten. 8. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-F-DP-UHR · 47... -
Page 54: Aktivierung Oder Deaktivierung Einer Benutzergruppe
Strg 2. Wählen Sie die Zeile Benutzergruppeneinrichtung und betätigen Sie die Eingabetaste 3. Wählen Sie die zu löschende Benutzergruppe und betätigen Sie die -Taste. 4. Wählen Sie den Eintrag der Sicherheitsabfrage und betätigen Sie die Eingabetaste 48 · G&D VisionXS-F-DP-UHR... -
Page 55: System-Rechte
4. Wählen Sie die Zeile Superuser-Recht und betätigen Sie die -Taste zur Auswahl einer der aufgelisteten Optionen: Uneingeschränkten Zugriff auf das KVM-System nein: Zugriffsberechtigung gemäß den Benutzer- und Gruppenrechten 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-F-DP-UHR · 49... -
Page 56: Berechtigung Zum Ändern Der Einstellungen Des "Persönliches Profil"-Menüs
5. Wählen Sie die Zeile und betätigen Sie die -Taste zur Auswahl einer WebIf-Login der aufgelisteten Optionen: Zugriff auf die Webapplikation erlaubt nein: Zugriff auf die Webapplikation untersagt 6. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 50 · G&D VisionXS-F-DP-UHR... -
Page 57: Berechtigung Zur Änderung Des Eigenen Passworts
Vollzugriff auf den am Rechnermodul angeschlossenen Computer erlaubt nein: Zugriff auf den am Rechnermodul angeschlossenen Computer untersagt Ansicht: Ansicht des Monitorbildes des am Rechnermodul angeschlossenen Computers erlaubt 7. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-F-DP-UHR · 51... -
Page 58: Zugriffsrecht Auf Usb-Geräte
5. Wählen Sie das Targetmodul, für das Sie die Zugriffsrechte ändern möchten. 6. Betätigen Sie die -Taste zur Auswahl einer der aufgelisteten Optionen: Zugriff auf die USB-Geräte erlaubt nein: Zugriff auf die USB-Geräte untersagt 7. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 52 · G&D VisionXS-F-DP-UHR... -
Page 59: Konfiguration
Arbeitsplatzaktivierung nach permanenter Ausschaltung der Keyboard/Maus Bildanzeige Aktiver Arbeitsplatz nach Start des Extenders keiner Betriebsmodus der RS232-Schnittstelle einstellen RS232 Auswahl des EDID-Modus des KVM-Extenders automatisch Reduzierung der Farbtiefe der zu übertragenden Bilddaten 24 bit Verwendung des Freeze-Modus deaktiviert G&D VisionXS-F-DP-UHR · 53... - Page 60 Automatisches Schließen des OSD nach Inaktivität deaktiviert Position der Informationseinblendung ändern links oben Position des OSD ändern zentriert Die grundlegende Bedienung des OSD wird ab Seite 26 beschrieben. HINWEIS: Weitere Informationen zum Einsatz der Webapplikation finden Sie im separaten Handbuch. 54 · G&D VisionXS-F-DP-UHR...
-
Page 61: Konfigurationseinstellungen
Sie die Eingabetaste 3. Wählen Sie in der Zeile durch Betätigung der -Taste zwi- Arbeitsplatztyp schen folgenden Optionen: OpenAccess OpenAccess-Betriebsart (Standard) Standard Standard-Betriebsart 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-F-DP-UHR · 55... -
Page 62: Änderung Des Names Des Arbeitsplatzmoduls
Sie die Eingabetaste 3. Wählen Sie die Zeile und betätigen Sie die Name Eingabetaste 4. Geben Sie den gewünschten Namen ein und betätigen Sie die Eingabetaste 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 56 · G&D VisionXS-F-DP-UHR... -
Page 63: Änderung Des Eigenen Passworts
Persönlichen Profils 3. Wählen Sie in der Zeile Sprache durch Betätigung der -Taste zwischen folgenden Optionen: Verwendung der Systemsprache vom System Verwendung der ausgewählten Sprache [Auswahl] 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-F-DP-UHR · 57... -
Page 64: Änderung Des Hotkeys
Strg Strg-Taste (Standard für das entfernte OSD) Alt-Taste (Standard für das lokale OSD) Alt Gr Alt Gr-Taste Windows-Taste Umschalttaste Shift 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 58 · G&D VisionXS-F-DP-UHR... -
Page 65: Änderung Der Osd-Taste
Einfg Löschen Entf-Taste Pos1 Pos 1-Taste Ende Ende-Taste Bild -Taste Bild hoch Bild runter Bild -Taste Leertaste Leertaste 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-F-DP-UHR · 59... -
Page 66: Osd Mit Doppeltem Tastendruck Starten
OSD-Aufruf mit doppeltem Druck auf die Windows-Taste OSD-Aufruf mit doppeltem Druck auf die Umschalt-Taste Shift OSD-Aufruf mit doppeltem Druck auf die Druck-Taste Drucken 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 60 · G&D VisionXS-F-DP-UHR... -
Page 67: Automatische Kanal-Umschaltung Einrichten
Kanal umgeschaltet, falls an diesem eine aktive Verbindung besteht. immer Bei einem Verbindungsabbruch wird automatisch auf den anderen Kanal umgeschaltet, unabhängig vom Verbindungs- status des anderen Kanals. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-F-DP-UHR · 61... -
Page 68: Informationseinblendung Zur Automatische Kanal-Umschaltung
Alternativ können Sie eingeben, falls Sie keine Informationseinblen- dung wünschen oder perm (Standard), falls die Information dauerhaft bzw. bis zur nächsten OSD-Nutzung eingeblendet werden soll. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 62 · G&D VisionXS-F-DP-UHR... -
Page 69: Änderung Der Exklusivmodus-Aktionstaste
Einfg-Taste Entf-Taste Löschen Pos1 Pos 1-Taste Ende Ende-Taste Bild hoch Bild -Taste Bild -Taste Bild runter Leertaste Leertaste 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-F-DP-UHR · 63... -
Page 70: Änderung Der Zeitspanne Der Eingabesperre
3. Geben Sie im Feld die gewünschte Zeitspanne der Mehrbenutzer-Eingabesperre Eingabesperre (1 bis 90 Sekunden) ein. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. Verwandtes Thema: Exklusive Bedienung des KVM-Extenders auf Seite 19 64 · G&D VisionXS-F-DP-UHR... -
Page 71: Berechtigung Für Exklusiven Zugriff Des Arbeitsplatzes
Berechtigung für exklusiven Zugriff verweigert 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. Verwandte Themen: Exklusive Bedienung des KVM-Extenders auf Seite 19 Änderung der Videobetriebsart der Arbeitsplätze auf Seite 66 G&D VisionXS-F-DP-UHR · 65... -
Page 72: Änderung Der Videobetriebsart Der Arbeitsplätze
Nach Ablauf der Zeitspanne der Eingabesperre wird das Bild automatisch wieder eingeschaltet. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. Verwandte Themen: Änderung der Zeitspanne der Eingabesperre auf Seite 64 Berechtigung für exklusiven Zugriff des Arbeitsplatzes auf Seite 65 66 · G&D VisionXS-F-DP-UHR... -
Page 73: Arbeitsplatzaktivierung Nach Permanenter Ausschaltung Der Bildanzeige
Tastatur nur Maus 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. Verwandte Themen: Änderung der Zeitspanne der Eingabesperre auf Seite 64 Berechtigung für exklusiven Zugriff des Arbeitsplatzes auf Seite 65 G&D VisionXS-F-DP-UHR · 67... -
Page 74: Aktiver Arbeitsplatz Nach Start Des Extenders
das Arbeitsplatzmodul an Transmission 2 zeigt nach dem Start sofort ein Bild an 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. Verwandte Themen: Änderung der Zeitspanne der Eingabesperre auf Seite 64 Berechtigung für exklusiven Zugriff des Arbeitsplatzes auf Seite 65 68 · G&D VisionXS-F-DP-UHR... -
Page 75: Betriebsmodus Der Rs232-Schnittstelle Einstellen
Der Datenstrom eines RS232-Gerätes wird vom RS232 Rechnermodul zum Arbeitsplatzmodul übertragen (Standard). RS422-Adapter Der Datenstrom eines RS422-Gerätes wird über die separat erhältlichen G&D RS232-422-Adapter Rechnermodul zum Arbeitsplatzmodul übertragen. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-F-DP-UHR · 69... -
Page 76: Auswahl Des Edid-Modus Des Kvm-Extenders
EDID zuweisen Eingabetaste Wählen Sie mit den Pfeiltasten das zu aktivierende Profil und aktivieren Sie es mit der -Taste. Speichern Sie Ihre Auswahl mit der -Taste. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 70 · G&D VisionXS-F-DP-UHR... -
Page 77: Reduzierung Der Farbtiefe Der Zu Übertragenden Bilddaten
Optionen: Übertragung der Bilddaten mit einer maximalen Farbtiefe 24 Bit von 24 bit (Standard) 18 Bit Reduzierung der Farbtiefe der Bilddaten auf 18 bit 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-F-DP-UHR · 71... -
Page 78: Verwendung Des Freeze-Modus
Einblendung des Hinweises Eingefroren und der vergangenen Zeit seit dem Verbindungsabbruch Anzeige des farbigen Rahmens ( ) und Einblendung des Rahmen+OSD frame Hinweises Eingefroren ( 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 72 · G&D VisionXS-F-DP-UHR... -
Page 79: Ddc/Ci-Unterstützung (De)Aktivieren
(Standard). Die Übertragung von DDC/CI-Signalen erfolgt aus- CPU > Monitor schließlich vom Rechner in Richtung des Monitors. bidirektional Die Übertragung von DDC/CI-Signalen erfolgt bidirektional. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-F-DP-UHR · 73... -
Page 80: Usb-Tastaturmodus Oder "Generic Usb" (De)Aktivieren
EINGABEGERÄT EINSTELLUNG iiyama ProLite TF2415 iiyama TF2415 Wacom Intuos5 S Wacom Intuos 5S Wacom Intuos5 M Wacom Intuos 5M Wacom Intuos5 L Wacom Intuos 5L Wacom IntuosPro L Wacom IntuosPro L 74 · G&D VisionXS-F-DP-UHR... - Page 81 2. Wählen Sie die Zeile Target-Einrichtung und betätigen Sie die Eingabetaste 3. Wählen Sie die Zeile und betätigen Sie die -Taste zur Aus- USB-HID-Modus wahl einer Option (s. oben). 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-F-DP-UHR · 75...
-
Page 82: Usb-Gerät Für Einen Neustart Priorisieren
Änderungen. HINWEIS: Die Priorisierung bleibt auch bestehen, wenn das USB-Gerät vom Arbeitsplatzmodul getrennt wird (erscheint im OSD dann rot) und anschließend wieder verbunden wird (erscheint im OSD dann wieder grün und mit einem Dreieck () markiert). 76 · G&D VisionXS-F-DP-UHR... -
Page 83: Änderung Des Scancode-Sets Einer Ps/2-Tastatur
Aktivierung des Scancode-Sets 2 für PS/2-Tastatureingaben Aktivierung des Scancode-Sets 3 für PS/2-Tastatureingaben 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. Die Tastatur wird nach dem erneuten Einschalten initialisiert und das ausgewählte Scancode-Set angewendet. G&D VisionXS-F-DP-UHR · 77... -
Page 84: Reinitialisierung Von Usb-Eingabegeräten
Kommunikation zu einem USB-Gerät gestört ist, werden alle angeschlossenen USB-Geräte reinitialisiert. Der Status der USB-Geräte wird nicht überwacht. Falls die Kommunikation zu einem USB-Gerät gestört ist, findet Reinitialisierung statt. keine 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 78 · G&D VisionXS-F-DP-UHR... -
Page 85: Wartezeit Des Bildschirmschoners Einstellen
Sie die Eingabetaste 3. Geben Sie in der Zeile Bildschirmschoner (min) die Wartezeit (1 bis 999 Minuten) des Bildschirmschoners ein. Der Wert 0 deaktiviert den Bildschirmschoner. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-F-DP-UHR · 79... -
Page 86: Tastaturlayout Für Eingaben Innerhalb Des Osds Auswählen
-Taste OSD-Tastatur-Layout zwischen folgenden Optionen: Deutsch (Standard) US-Englisch UK-Englisch Französisch Spanisch Lat.-amerik. Portugiesisch Schwedisch Schweiz-Französich Dänisch 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 80 · G&D VisionXS-F-DP-UHR... -
Page 87: Wiederherstellung Der Standardeinstellungen
2. Wählen Sie die Zeile System-Einrichtung (entferntes OSD) bzw. Arbeitsplatz-Utility (lokales OSD) und betätigen Sie die Eingabetaste 3. Wählen Sie die Zeile und betätigen Sie Werkseinstellungen wiederherstellen Eingabetaste 4. Bestätigen Sie die Sicherheitsabfrage oder brechen Sie den Vorgang ab. G&D VisionXS-F-DP-UHR · 81... -
Page 88: Reset Der Netzfilterregeln
2. Wählen Sie die Zeile und betätigen Sie die Netzwerkeinrichtung Eingabetaste 3. Wählen Sie die Zeile Netzfilterkonfiguration zurücksetzen und betätigen Sie Eingabetaste 4. Bestätigen Sie die Sicherheitsabfrage oder brechen Sie den Vorgang ab. 82 · G&D VisionXS-F-DP-UHR... -
Page 89: Farbe Der Informationseinblendung Ändern
(Standard). Strg+Num 2. Betätigen Sie die -Taste zum Aufruf des Persönlichen Profils 3. Wählen Sie in der Zeile OSD-Farbe durch Betätigung der -Taste die gewünschte Farbe. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-F-DP-UHR · 83... -
Page 90: Anzeige Der Informationseinblendung
Optionen: hohes Durchscheinen des Bildschirminhalts hoch mittleres Durchscheinen des Bildschirminhalts (Standard) mittel niedrig leichtes Durchscheinen des Bildschirminhalts überdeckende Darstellung des OSD 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 84 · G&D VisionXS-F-DP-UHR... -
Page 91: Automatisches Schließen Des Osd Nach Inaktivität
Pfeiltasten das Menü an die gewünschte Position zu verschieben oder betätigen Sie die Tastenkombination Strg+D zur Wiederherstellung der Standardposition. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen oder die -Taste zum Abbruch der Aktion. G&D VisionXS-F-DP-UHR · 85... -
Page 92: Position Des Osd Ändern
Maus, um das OSD an die gewünschte Position zu verschieben oder betätigen Sie die Tastenkombination Strg+D zur Wiederherstellung der Standardposition. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen oder die -Taste zum Abbruch der Aktion. 86 · G&D VisionXS-F-DP-UHR... -
Page 93: Weiterführende Informationen
Üblicherweise werden die DDC-Informationen des Monitors unverändert an den Rechner weitergeleitet. Stellt der KVM-Extender aber fest, dass sich die Informatio- nen des Monitors nicht vollständig auslesen lassen oder diese unzulässige Einträge enthalten, werden die Informationen (wenn möglich) vervollständigt oder korri- giert. G&D VisionXS-F-DP-UHR · 87... -
Page 94: Pin-Belegung Der Rs232-Buchse/Schnittstelle
RxD (Receive Data) Eingang Ausgang TxD (Transmit Data) Ausgang Eingang nicht belegt GND (Ground) Ground Ground nicht belegt RTS (Request to Send) Ausgang Eingang CTS (Clear to Send) Eingang Ausgang Power Power 88 · G&D VisionXS-F-DP-UHR... -
Page 95: Statusanzeigen
Es konnte keine Verbindung hergestellt werden. grün Der KVM-Extender wird mit Spannung versorgt und die Gerätesoftware wurde erfolgreich gestartet. gelb Der KVM-Extender wird mit Spannung versorgt. blau Die Identification-Funktion wurde über die Webapplikation aktiviert. Der KVM-Extender wird nicht mit Spannung versorgt. G&D VisionXS-F-DP-UHR · 89... -
Page 96: Technische Daten
22 kHz RS232 Übertragungsart: transparent Variante [AR] Übertragungsrate: max. 115.200 bit/s Übertragene Signale: RxD, TxD, GND, RTS, CTS, 5V Generic USB Spezifikation: USB 2.0 USB-Klassen: Human Interface Device (HID) Massenspeicher (MSC/UMS) Übertragungsrate: max. 8,5 Mbit/s 90 · G&D VisionXS-F-DP-UHR... - Page 97 +5 bis +35 °C (Untertischmontage) ausreichende Luft- zirkulation Luftfeuchte: 20 % bis 80 %, nicht kondensierend Lagerumgebung Temperatur: -20 °C bis +60 °C Luftfeuchte: 15 % bis 85 %, nicht kondensierend Konformität CE, EAC, FCC Klasse B, RoHS G&D VisionXS-F-DP-UHR · 91...
-
Page 98: Spezifische Eigenschaften Der Geräte
Schnittstelle zur KVM, Audio und RS232: 1 [+1 optional] × LC-Duplex-Buchse Gegenstelle Stromaufnahme Hauptstromversorgung: 12 VDC/2,5 A Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): 109 × 40 × 184 mm Gewicht: ca. 0,9 kg 92 · G&D VisionXS-F-DP-UHR... - Page 99 Schnittstelle zur KVM, Audio und RS232: 1 [+1 optional] × LC-Duplex-Buchse Gegenstelle Stromaufnahme Hauptstromversorgung: 12 VDC/2,9 A Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): 109 × 40 × 184 mm Gewicht: ca. 0,9 kg G&D VisionXS-F-DP-UHR · 93...
- Page 100 1 [+1 optional] × LC-Duplex-Buchse Gegenstelle Stromaufnahme Hauptstromversorgung: 12 VDC/2,5 A redundante 100-240 VAC/60-50Hz/0,7-0,4 A Stromversorgung: Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): 170 × 40 × 184 mm Gewicht: ca. 1,3 kg 94 · G&D VisionXS-F-DP-UHR...
- Page 101 1 [+1 optional] × LC-Duplex-Buchse Gegenstelle Stromaufnahme Hauptstromversorgung: 12 VDC/2,9 A redundante 100-240 VAC/60-50Hz/0,7-0,4 A Stromversorgung: Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): 170 × 40 × 184 mm Gewicht: ca. 1,3 kg G&D VisionXS-F-DP-UHR · 95...
- Page 102 1 [+1 optional] × LC-Duplex-Buchse Gegenstelle Stromaufnahme Hauptstromversorgung: 12 VDC/2,5 A redundante 100-240 VAC/60-50Hz/0,7-0,4 A Stromversorgung: Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): 170 × 40 × 184 mm Gewicht: ca. 1,3 kg 96 · G&D VisionXS-F-DP-UHR...
- Page 103 1 [+1 optional] × LC-Duplex-Buchse Gegenstelle Stromaufnahme Hauptstromversorgung: 12 VDC/2,9 A redundante 100-240 VAC/60-50Hz/0,7-0,4 A Stromversorgung: Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): 170 × 40 × 184 mm Gewicht: ca. 1,3 kg G&D VisionXS-F-DP-UHR · 97...
- Page 104 Schnittstelle zur KVM, Audio und RS232: 1 [+1 optional] × LC-Duplex-Buchse Gegenstelle Stromaufnahme Hauptstromversorgung: 12 VDC/1,5 A Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): 109 × 40 × 184 mm Gewicht: ca. 0,9 kg 98 · G&D VisionXS-F-DP-UHR...
-
Page 105: Eigenschaften Der Übertragungsmodule
70 Meter (Fasern mit 160MHz*km) FDDI-Grade: SINGLEMODE(S)-ÜBERTRAGUNGSMODUL Datenübertragung Art: Lichtwellenleiter (2 Glasfasern) Schnittstellentyp: LC-Duplex Kabellänge (max.) Singlemode 9/125μm, 5 Kilometer Klasse OS1: SINGLEMODE(S+)-ÜBERTRAGUNGSMODUL Datenübertragung Art: Lichtwellenleiter (2 Glasfasern) Schnittstellentyp: LC-Duplex Kabellänge (max.) Singlemode 9/125μm, 10 Kilometer Klasse OS1: G&D VisionXS-F-DP-UHR · 99... - Page 108 © Guntermann & Drunck GmbH 2022. All rights reserved. Version 1.10 – 06/03/2023 Firmware: 1.2.000 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany Phone +49 271 23872-0 +49 271 23872-120 www.gdsys.com sales@gdsys.com i · G&D VisionXS-F-DP-UHR...
