En fullständig produktgrupp med UL-listade
och FM-godkända quick response extended
coverage sprinkler för användning i riskk-
lass Light Hazard.
Horisontella väggsprinkler är godkända för
Installation 102 mm – 305 mm under tak.
Model F1FR QREC sprinkler
Nedåtriktad Extended Coverage
Horisontell väggsprinkler Extended Coverage
•
EC-8 spridarplatta
•
EC-9 spridarplatta
Model F1FR QREC infälld sprinkler
Infälld nedåtriktad Extended Coverage
Infälld horisontell väggsprinkler Extended Coverage
•
EC-8 spridarplatta
•
EC-9 spridarplatta
Godkännandeorganisationer
1.
Underwriters Laboratories, Inc.
2.
Underwriters Laboratories of Canada
3.
Factory Mutual Research Corporation
4.
NYC MEA 258-93-E
Listningskategori hos UL
Sprinklers, Automatic & Open
Quick Response Extended Coverage Sprinkler
UL-anvisnings beteckning
VNIV
ANM: Studera tillämplig FM Installation Standard i fråga
om begräsningar av rumstorlek, takhöjd och minsta brand-
klassning på avskiljande väggar
Produktbeskrivning

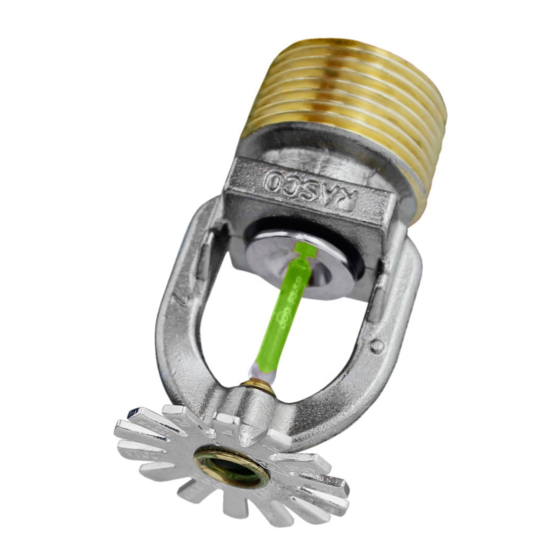

Reliables Model F1FR QREC och F1FR QREC infälld
sprinkler är quick response sprinkler som kombinerar håll-
barheten hos en standardsprinkler med den tilldragande
låga profilen hos en dekorativ sprinkler.
Model F1FR QREC och F1FR QREC infälld automatiska
sprinkler använder en 3 mm krossbar glasbulb. Dessa
sprinkler har i laboratorietester visat på en känslighet
som är fem gånger större än standard response sprinkler.
Quick response elementet medför att dessa sprinkler kan
sprida vatten på en brand mycket snabbare än en stan-
dard-sprinkler med samma temperatur-gradering.
Glasbulben består av en korrekt kontrollerad mängd av
en specialvätska, hermetisk innesluten i en noggrant till-
verkad glasbehållare. Denna glasbulb är särskilt konstru-
erad för att ge en snabb termisk aktivering.
The Reliable Automatic Sprinkler Co., Inc., 103 Fairview Park Drive, Elmsford, New York 10523
Model F1FR
Model F1FR Recesed (infälld)
Quick Response Ectended
Coverage Sprinkler
Nedåtriktad
Extended Coverage
Horisontell väggsprinkler
Extended Coverage EC-8
Horisontell väggsprinkler
Extended Coverage EC-9
Resten av delarna är av mässing, koppar och beryllium-
nickel. Sprinklerns temperaturgradering kan avläsas från
glasbulbens färg.
Användningsområden
Quick response sprinklers används i fasta släcksys-
tem för brandskydd: Våtrör; Grupputlösning (deluge) och
Förutlösning. Omsorg måste tagas till att välja storleken på
munstycket, temperaturgraderingen, typen av spridarplat-
ta, och typen av sprinkler är i enlighet med senaste pub-
licerade standard från National Fire Protection Association
eller med kravställarens krav. Quick response sprinklers
är avsedd för installationer utförda på det sätt som anges
i NFPA 13.
Informationsblad 148
Rev.
Infälld nedåtriktad
Extended Coverage
Infälld horisontell väggsprinkler
Extended Coverage EC-8
Infälld horisontell väggsprinkler
Extended Coverage EC-9
C
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Reliable F1FR
Summary of Contents for Reliable F1FR
- Page 1 är avsedd för installationer utförda på det sätt som anges verkad glasbehållare. Denna glasbulb är särskilt konstru- i NFPA 13. erad för att ge en snabb termisk aktivering. The Reliable Automatic Sprinkler Co., Inc., 103 Fairview Park Drive, Elmsford, New York 10523...
- Page 2 57°C 1/2”NPT 53,4 1,2,4 R4845 68°C FM godkännande för nedåtriktad sprinkler- endast 57°C Model F1FR infälld Quick Response Extended Coverage nedåtriktad sprinkler Spridarplatta: EC Installationsnyckel: Model GFR1 Sprinklernyckel Godkännandetyp: Quick Response Extended Coverage – riskklass Light Hazard Installationsuppgifter: Nom. munstyck-...
- Page 3 (mm) (mm) 57°C 1/2”NPT 71,1 68°C 1,2,3,4 R4865 79°C Model F1FR infälld Quick Response Extended Coverage horisontell väggsprinkler Spridarplatta: EC-8 Installationsnyckel: Model GFR1 Sprinklernyckel Godkännandetyp: Quick Response Extended Coverage – riskklass Light Hazard Installationsuppgifter: Nom. Sprinklerns munstyck- K-faktor Temperatur- Godkännande-...
- Page 4 (mm) (mm) 57°C 3/4”NPT 72,4 68°C 1,2,3,4 R4862 79°C Model F1FR infälld Quick Response Extended Coverage horisontell väggsprinkler Spridarplatta: EC-9 Installationsnyckel: Model GFR1 Sprinklernyckel Godkännandetyp: Quick Response Extended Coverage – riskklass Light Hazard Installationsuppgifter: Nom. Sprinklerns munstyck- Gäng- K-faktor Temperatur- Godkännande-...
- Page 5 Model F1FR & F1FR infälld Quick Response Extended Coverage sprinkler Sprinklertyper Installation Quick response sprinkler är avsedda för installation i en- lighet med NFPA 13. Man bör inte blanda quick response Nedåtriktad Extended Coverage sprinkler och sprinkler av standard response typ.
- Page 6 Mutual Research Corporation, or other similar organizations and also with the provisions of governmental codes or ordinances whenever applicable. Productsmanufactured and distributed by Reliable have been protecting life and property for over 80 years, and are installed and serviced by the most highly qualified and reputable sprinkler contractors located throughout the United States, Canada and foreign countries.
