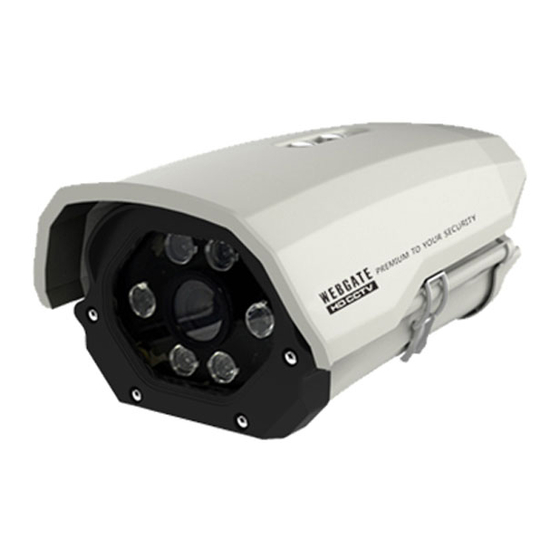

WebGate K1080H-IR100-F3.6S Quick Start Manual

주요 특징
∙ 2.1 메가픽셀 CMOS 센서
∙ HD-SDI / EX-SDI 1.0 / EX-SDI 2.0 선택가능
∙ Full-HD 해상도
∙ 3.6mm/6mm 고정 초점 렌즈
∙ 3DNR 적용 (노이즈 제거)
∙ 역광 보정 기능 (WDR / BLC / HLC)
∙ True Day&Night (ICR)
∙ 안개 제거 기능 (Defog)
∙ 사생활 보호 기능 (10 존)
∙ IR LED : Hyper LED 6개
∙ IP65 수준의 방진/방수
※ EX-SDI란?
EX-SDI는 기존 HD-SDI보다 2배 이상의 전송 거리를 갖는 전송기
술입니다. 따라서 리피터 같은 부가기기들의 사용을 줄일 수 있는
장점이 있습니다. 5C-HFBT 케이블 사용 시 EX-SDI는 400m, EX-
SDI 2.0은 600m 이상을 지원합니다. (설치 환경에 따라 차이가 있
을 수 있습니다.)
※ 비디오 출력방식 전환 방법
하우징 덮게를 열고 OSD 제어 버튼을 사용합니다.
- 위>위>위>엔터 : HD-SDI
- 아래>아래>아래>엔터 : EX-SDI
- 좌>좌>좌>엔터 : EX-SDI 2.0
제 품 사 양
항 목
센서
총 화소 수
촬상 방식
필터
렌즈
타입 3.6mm / 6mm FIXED MEGA LENS (ICR)
출력단자
비디오 해상도 1080p30
포멧 HD-SDI / EX-SDI 1.0 / EX-SDI 2.0 선택가능
자동이득제어
신호대 잡음비
역광보정
ACE
최저조도
DNR (노이즈 제거)
조리개 조절
화이트 밸런스
INDOOR / OUTDOOR / INDOOR-ANTI-BLUR /
셔터
비디오
OUTDOOR-ANTI-BLUR / FLICKER / MANUAL (11 Steps)
제어
OSD 언어
Day&Night
안개제거 OFF / ON (AUTO, MANUAL-LOW/MIDDLE/HIGH)
사생활 보호
디펙 보정
DSS
디지털 효과
IR LED
스마트 IR
OSD 제어
입력 전압
전력 소모
IR OFF : 150mA (MAX) / IR ON : 900mA (MAX)
사용 온도 / 습도
보관 온도 / 습도
인증
Rev 1.18

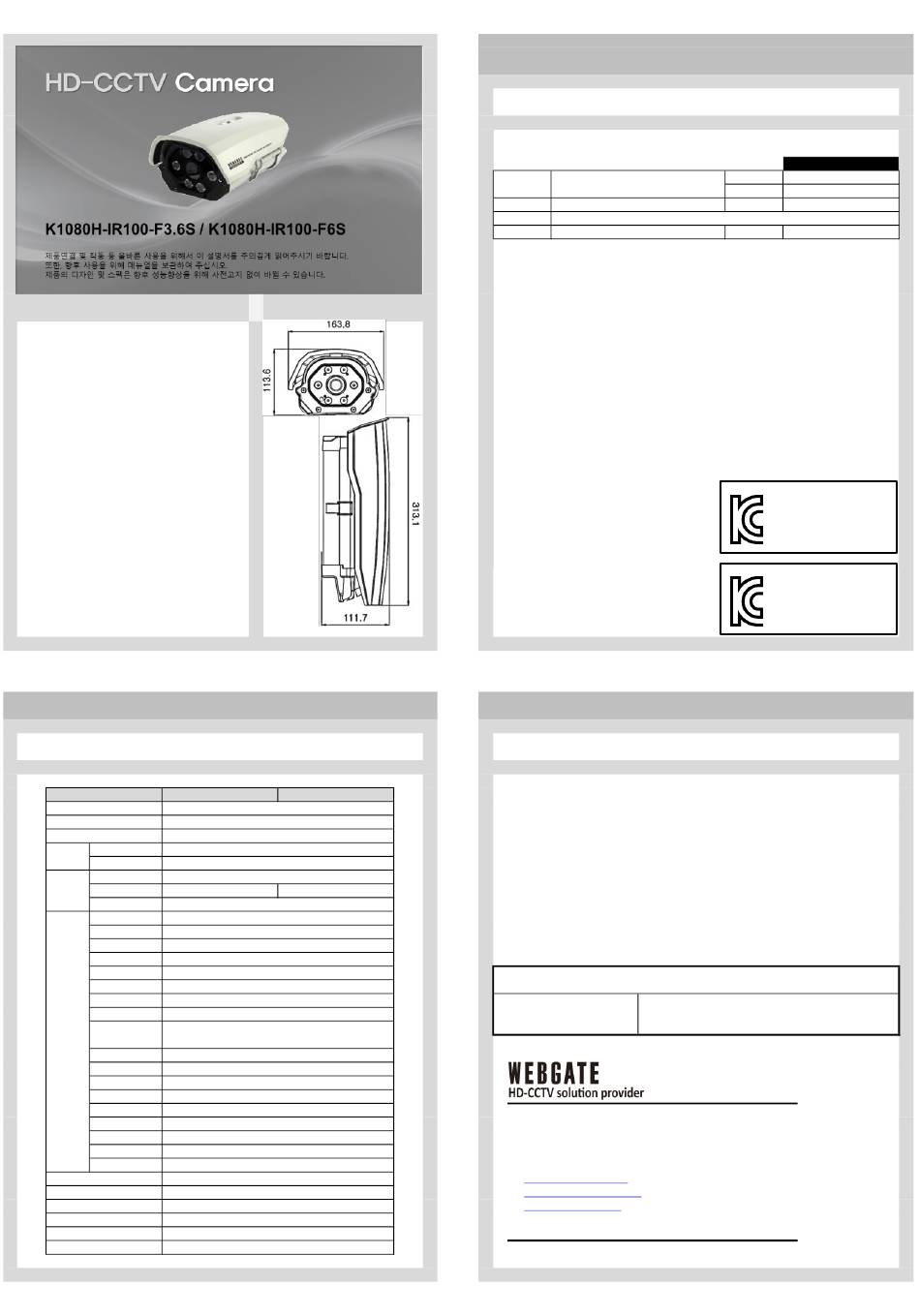

제품 도면
NTSC PAL
2.1 메가픽셀 CMOS 센서
1920 (H) × 1080 (V) = 2.1M 픽셀
순차주사
True Day & Night (ICR)
1 (BNC 1.0 Vp-p, 75Ω)
1080p25
LEVEL 0~10
52dB 이상
OFF / HLC / BLC / WDR
OFF / LOW / MIDDLE / HIGH
0.02Lux (DSS X32)
OFF / LOW / MIDDLE / HIGH
MANUAL
AUTO / AUTOext / PRESET / MANUAL
영어
COLOR / BW / EXTERN / AUTO
OFF / ON (Programmable 10 zones)
LIVE DPC
OFF / AUTO / X2~X32
OFF / H-MIRROR / V-MIRROR
Hyper LED 6 개
OFF / ON
OSD 키
DC 12V(±10%)
-10ºC~ +50ºC / MAX 90% RH
-20ºC~ +60ºC / MAX 90% RH
KC
